Goobay 95174 Manuel utilisateur

Betriebsanleitung

User‘s Manual

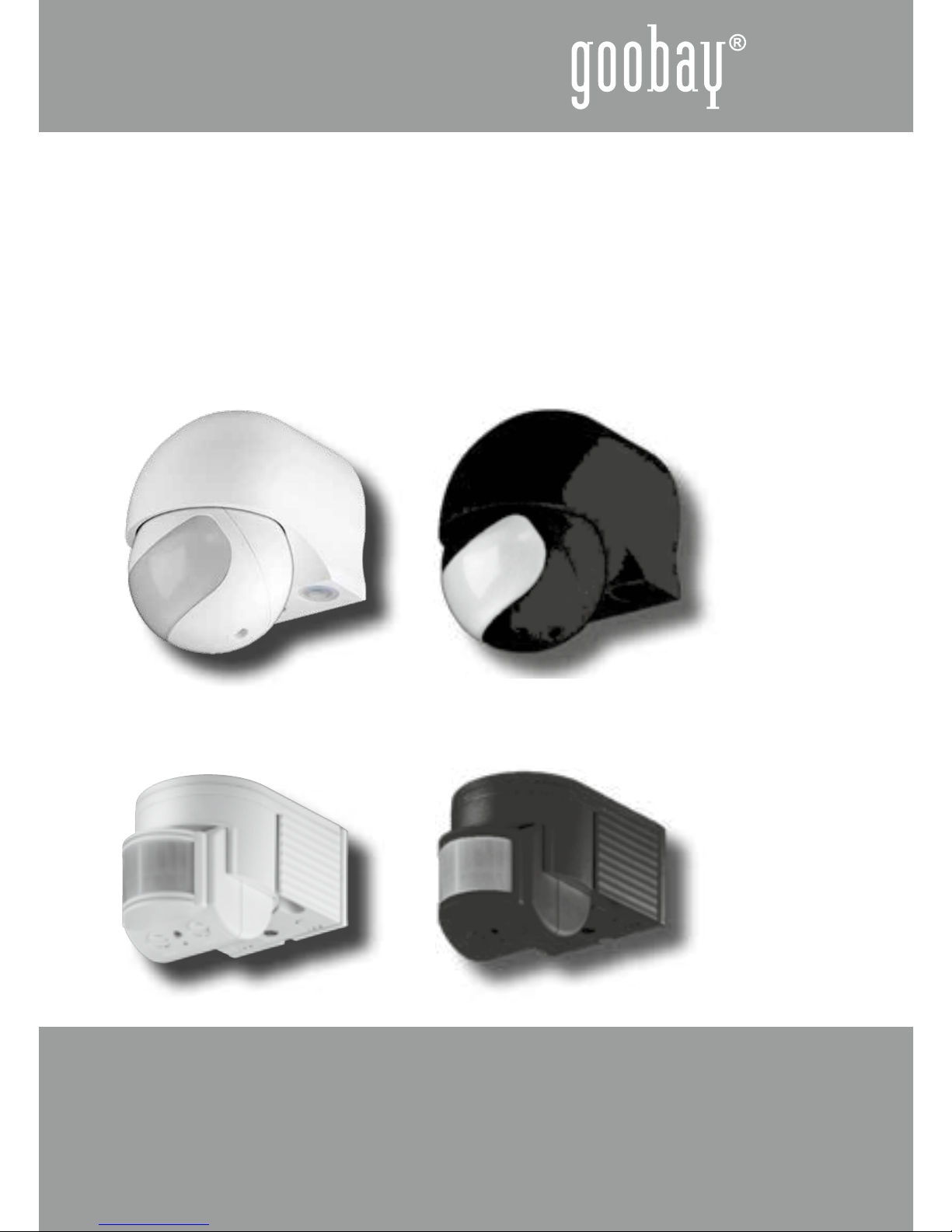

Infrarot-Bewegungsmelder IP44

INFRARED MOTION SENSORS IP44

ODA (weiß) slim ODA (schwarz) slim

95174 96000

ODA (weiß) ODA (schwarz)

95175 96001

Inhaltsverzeichnis: Seite:

1 Sicherheitshinweise 2

2 Beschreibung und Funktion 4

3 Bestimmungsgemäßer Gebrauch 5

4 Lieferumfang 5

5 Installation und Bedienung 6

6 Pege, Wartung, Lagerung und Transport 8

7 Problembehebung 9

8 Technische Daten 10

9 Gewährleistung und Haftung 10

10 Entsorgungshinweise 11

11 EG-Konformitätserklärung 12

1 Sicherheitshinweise:

ACHTUNG! Die Montage und Demontage des Produkts

darf nur durch ausgebildetes Fachpersonal erfolgen!

Betriebsanleitung

ACHTUNG! Lesen Sie die Betriebsanleitung vollständig

und sorgfältig durch. Sie ist Bestandteil des Produktes

und enthält wichtige Hinweise zur korrekten Installation

und Benutzung. Bewahren Sie sie auf, damit Sie diese

bei Unsicherheiten und Weitergabe des Produktes parat

haben.

Infrarot-Bewegungsmelder IP44

GEFAHR! Lebensgefahr durch Stromschlag!

Vermeiden Sie den Kontakt mit Netzspannungen!

Schalten Sie vor Arbeiten am Gerät immer alle Stromkreise

spannungsfrei!

• Dieses Produkt ist kein Spielzeug und gehört nicht in Kinder-

hände, weil zerbrechliche, kleine und verschluckbare Teile

enthalten sind, die bei unsachgemäßem Gebrauch

Personen schädigen können!

• Verwenden Sie keine beschädigten Produkte oder Teile.

• Lassen Sie Verpackungsmaterial nicht liegen, da sich

spielende Kinder daran schneiden können. Weiterhin besteht

die Gefahr des Verschluckens und Einatmens von Klein-

material und/oder Dämmmaterial.

• Installieren und lagern Sie das Produkt und dessen Zubehör

so, dass keine Personen verletzt oder Sachen beschädigt

werden können, z.B. durch Herabstürzen oder Stolpern.

• Vermeiden Sie extreme Belastungen, wie Hitze und Kälte,

Nässe und direkte Sonneneinstrahlung sowie Vibrationen und

mechanischen Druck.

• Modizieren und ändern Sie weder Produkt noch Zubehörteile!

Beachten Sie dazu auch Kapitel „Gewährleistung und Haftung“.

• Achten Sie beim Transport auf die im Kapitel „Technische

Daten“ gelisteten Angaben und treffen Sie geeignete Transport-

maßnahmen, z.B. in der Originalverpackung.

• Bei Fragen, Defekten, mechanischen Beschädigungen,

Störungen und anderen nicht durch diese Anleitung behebba-

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!

Stecken Sie keine Gegenstände in Lüftungsschlitze oder

Anschlussbuchsen!

ACHTUNG! Verletzungsgefahr durch herabstürzende

Teile und Stoß!

Achten Sie auf solide Befestigung!

Befestigen Sie das Produkt in einer Mindesthöhe von 1,8 m!

ren Funktionsproblemen, wenden Sie sich an Ihren Händler

zur Reparatur oder zum Austausch wie in Kapitel „Gewähr-

leistung und Haftung“ beschrieben.

• Ein defektes Gerät darf nicht in Betrieb genommen werden,

sondern muss gegen unbeabsichtigte Weiterbenutzung

gesichert werden. Im Reparaturfall darf das Gerät nur von

Elektro-Fachkräften geöffnet und repariert werden. Selbstein-

griffe und Zweckentfremdungen führen zum Erlöschen des

Garantieanspruchs.

• Bewegungsmelder sind nicht als Komponente für Alarmanla-

gen im Sinne des Verbandes der Sachversicherer (VdS)

geeignet. Sie können Fehlalarme auslösen, wenn der

Montageort ungünstig gewählt wurde.

• Für das Arbeiten an Netzspannung sind die geltenden

VDE-Hinweise zu beachten. Lassen Sie das Produkt im

Zweifel von einer Elektro-Fachkraft installieren.

2 Beschreibung und Funktion:

Dieses Produkt ist ein Infrarot-Bewegungsmelder für den

Innen- und Außenbereich und stellt Installationsmaterial dar. Er

reagiert auf Wärmestrahlung (Infrarot-Strahlung) von sich

bewegenden Objekten, die den Erfassungsbereich des Sensors

betreten, z.B. von Personen und Tieren, usw. Der Sensor muss

das Gebiet “sehen”, welches es zu überwachen gilt. Wärme-

strahlung breitet sich in einer geraden Linie aus, wird jedoch z.B.

von Glas oder anderen festen Gegenständen gestoppt.

Wird der Erfassungsbereich des Sensors betreten, wird der

angeschlossene elektrische Verbraucher eingeschaltet und

nach einer Zeit (einstellbar) wieder automatisch ausgeschaltet.

Eine eingebaute Photozelle verhindert, dass der Bewegungsmel-

der am Tag arbeitet. Darüber hinaus kann mit einem Regler die

Umgebungshelligkeit bestimmt werden, bei dem der Bewe-

gungsmelder eingeschaltet wird.

Betriebsanleitung

95174 / 96000:

Sensor

Leuchtdauer

Lichtempndlichkeit

Kabel-

Gehüseschraube schacht

95175 / 96001:

Sensor

Leuchtdauer

Lichtempndlichkeit

Kabel-

Gehüseschraube schacht

3 Bestimmungsgemäßer Gebrauch:

Dieses Produkt ist für die Verwendung im Heimbe

reich, wie in Kapitel 2 beschrieben, vorgesehen. Ein

anderer Gebrauch ist nicht gestattet. Das Nichtbeachten und

Nichteinhalten dieser Bestimmungen und der Sicherheitshinwei-

se kann zu schweren Unfällen und Schäden an Personen und

Sachen führen.

4 Lieferumfang:

1 x Infrarot-Bewegungsmelder

1 x Betriebsanleitung

1 x Montagematerial

2 x 2 x

Betriebsanleitung

5 Installation und Bedienung:

Installation:

1. Schalten Sie die Sicherung ab.

2. Kontrollieren Sie mit einem Spannungsprüfer, ob die zu

verdrahtenden Leitungen wirklich spannungsfrei sind.

Im Zweifel muss die Installation durch eine Elektro-Fachkraft

erfolgen.

3. Kontrollieren Sie den Packungsinhalt auf Vollständigkeit.

4. Vergleichen Sie alle zu verwendenden Produkte auf

Kompatibilität.

5. Entfernen Sie die Abdeckkappe an der Rückseite des

Bewegungsmelders mittels Kreuzschlitz-Schraubendreher.

Wählen Sie den Montageort nicht in der Nähe von Straßenbe-

leuchtungen, Panzen oder Klimaanlagenöffnungen. Vermeiden

Sie direkte Sonneneinstrahlung.

GEFAHR! Lebensgefahr durch Stromschlag!

Vermeiden Sie den Kontakt mit Netzspannungen!

Schalten Sie vor Arbeiten am Gerät immer alle Stromkreise

spannungsfrei!

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!

Stecken Sie keine Gegenstände in Lüftungsschlitze oder

Anschlussbuchsen!

6. Befestigen Sie die Abdeckkappe mit dem Montagematerial

an einer Decke oder Wand in 1,8 - 2,5 m Höhe. Achten Sie

hierbei auf die Kabelführung und die seitliche Ausrichtung.

Der Erfassungsbe reich ist 180° in einem Abstand von max.

12 m.

Im Lieferumfang ist Montagematerial für Betonwände / -decken

enthalten. Andere Materialien benötigen u.U. anderes Montage-

material.

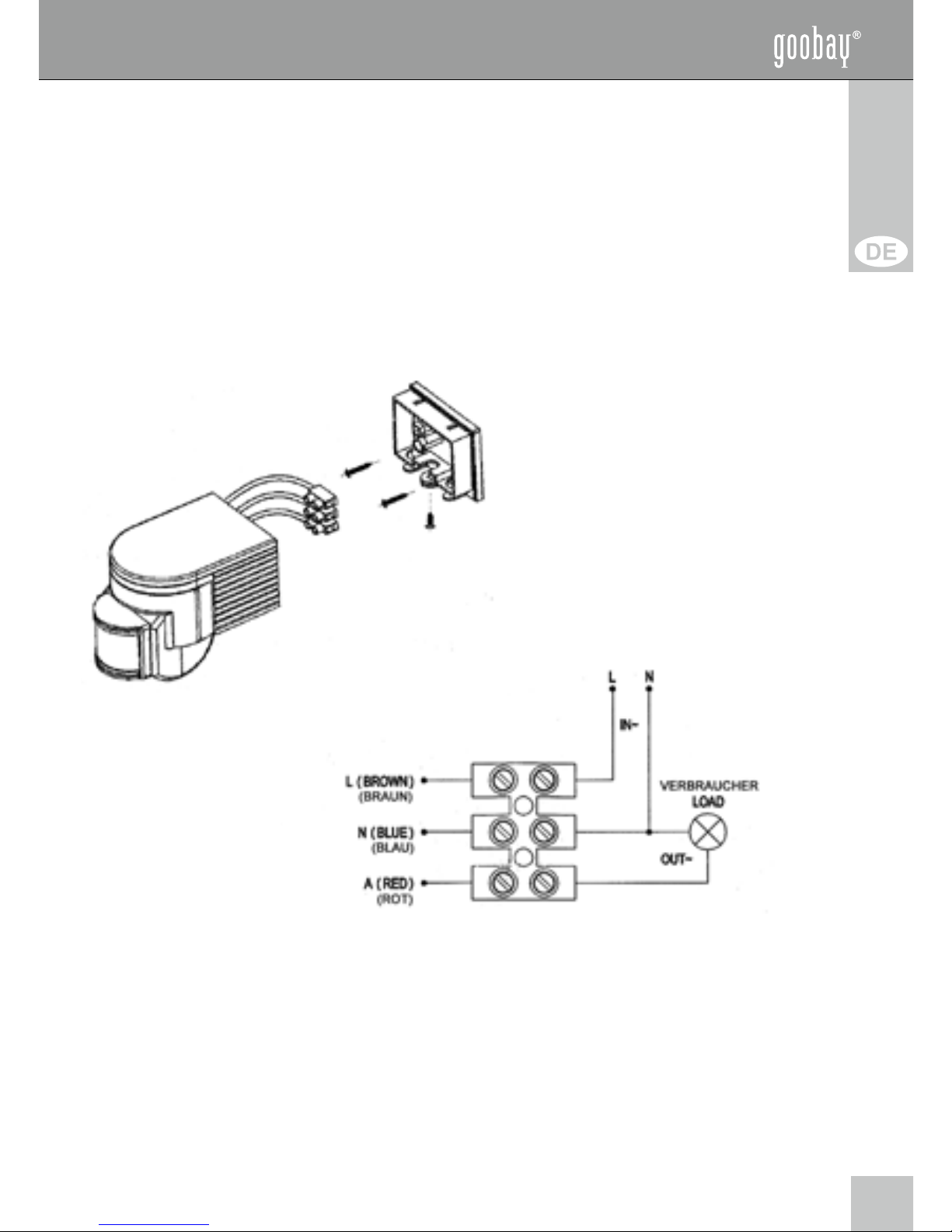

Bewegungsmelder Abdeckkappe

Beispielabbildung: Die

Form des Bewegungs-

melders kann abweichen.

7. Installieren Sie alle Kabel wie folgt:

Phase (Leiter)

Nullleiter (Masse)

Verbraucher (Lampe)

8. Stecken Sie die Lüsterklemme nach dem Anschluss auf die

dafür vorgesehenen Haltenasen.

9. Verbinden Sie Abdeckkappe und Bewegungsmelder und

sichern Sie die Verbindung mit der Kreuzschlitzschraube.

10. Richten Sie den Bewegungsmelder durch Drehen und

Neigen der Sensoreinheit aus.

11. Stellen Sie die Sicherung wieder an.

Betriebsanleitung

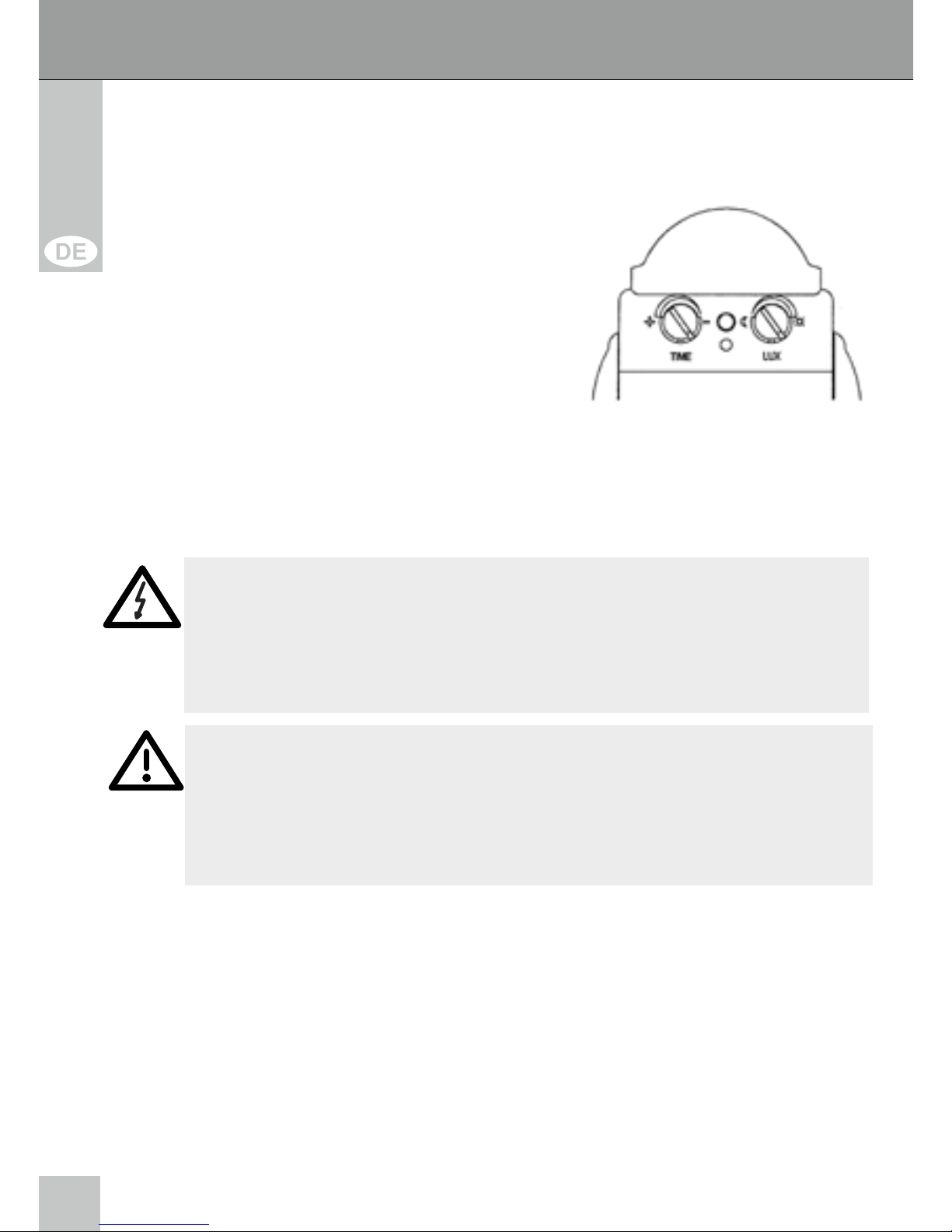

Bedienung:

1. Stellen Sie die Zeiteinstellung

(TIME) ein. Diese legt fest, wie

lange das Licht nach dem

Auslösen an sein soll.

2. Stellen Sie die Empndlich-

keits einstellung (LUX) ein.

Diese legt fest wie schnell der

Bewegungsmelder anspricht.

6Pege,Wartung,Lagerungund

Transport:

• Das Produkt ist wartungsfrei.

• Schalten Sie die Sicherung ab und trennen Sie das Produkt

vom Stromnetz.

• Reinigen Sie es nur mit einem trockenen, weichen Tuch.

Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu

vermeiden. Bei starken Verschmutzungen kann das Reini-

gungstuch leicht mit Wasser angefeuchtet werden. Achten

Sie dabei auf stromführende Leitungen. Setzen Sie keine Rei-

nigungsmittel oder Chemikalien ein, da dies das Material

GEFAHR! Lebensgefahr durch Stromschlag!

Vermeiden Sie den Kontakt mit Netzspannungen!

Schalten Sie vor Arbeiten am Gerät immer alle Stromkreise

spannungsfrei!

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!

Stecken Sie keine Gegenstände in Lüftungsschlitze oder

Anschlussbuchsen!

angreifen kann. Es darf keine Feuchtigkeit in das Produktin-

nere gelangen.

• Vermeiden Sie Stellen mit hohen Temperaturen und

Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei

Wartung, Pege, Lagerung und Transport.

• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für

Kinder unzugänglich und in trockener und staubgeschütz-

ter Umgebung.

• Heben Sie die Originalverpackung für den Transport auf,

um Schäden zu vermeiden.

7 Problembehebung:

Problem Abhilfe

Das Produkt

funktioniert nicht.

• Prüfen Sie, ob alle Kabel richtig

angeschlossen sind.

• Prüfen Sie die Funktion der Lampe

und schalten Sie nach fertiger Monta-

ge die Sicherung wieder ein.

• Überprüfen Sie die Einstellungen.

Die Empnd-

lichkeit ist nicht

zufriedenstellend.

• Entfernen Sie Hindernisse aus dem

Erkennungsbereich.

• Bei Temperaturen >40°C kann es zu

Fehlschaltungen kommen.

• Achten Sie auf die richtige Montage-

höhe.

• Stellen Sie die Empndlichkeit (LUX)

ein.

Die Leuchtdauer

ist nicht zufrieden-

stellend.

• Stellen Sie die Leuchtdauer (TIME)

ein.

andere Fragen • Konsultieren Sie Ihren Händler.

Betriebsanleitung

8 Technische Daten:

Modell 95174 / 96000 95175 / 96001

Eingangsspannung 220-240 V AC / 50 Hz

Umgebungshelligkeit 3-2000 Lux

Leuchtdauer min. 10+/-3 s

max. 12+/-2 min. min. 10+/-3 s

max. 7+/-2 min.

Schutzart IP44

max. Leistung 1200 W (Glühlampe)

300 W (Energiesparlampe)

Mindestlast 1 W

Erkennungsbereich max. 12 m (<24°C)

Erkennungswinkel 180°

Betriebstemperatur -20 ~ +40°C

rel. Luftfeuchte <93% RH

Energieaufnahme

in Betrieb / Stand-by 1.07W / 1.09W 0.44W / 0.50W

Reaktionsgeschwin-

digkeit 0,6~1,5 m/s

Maße 96 x 90 x 68 mm 130 x 88 x 76 mm

Gewicht 194 g 272 g

Farbe weiß / schwarz weiß / schwarz

9 Gewährleistung und Haftung:

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre

gesetzliche Gewährleistung.

Autres manuels pour 95174

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Goobay Accessoires

Goobay

Goobay 42262 Manuel utilisateur

Goobay

Goobay 63532 Manuel utilisateur

Goobay

Goobay 44826 Manuel utilisateur

Goobay

Goobay PowerBank 5000 Manuel utilisateur

Goobay

Goobay 94272 Manuel utilisateur

Goobay

Goobay 58944 Manuel utilisateur

Goobay

Goobay 61646 Manuel utilisateur

Goobay

Goobay 40885 Manuel utilisateur

Goobay

Goobay 59100 Manuel utilisateur

Goobay

Goobay 44826 Manuel utilisateur

Goobay

Goobay 95172 Manuel utilisateur

Goobay

Goobay 71225 Manuel utilisateur

Goobay

Goobay 49216 Manuel utilisateur

Goobay

Goobay 20344 Manuel utilisateur

Goobay

Goobay 95174 Manuel utilisateur

Goobay

Goobay 60656 Manuel utilisateur

Goobay

Goobay PowerBank 1000mAh LIPOL (XS-size) Manuel utilisateur

Goobay

Goobay 49216 Manuel utilisateur

Goobay

Goobay 44876 Manuel utilisateur

Goobay

Goobay 41266 Manuel utilisateur

Goobay

Goobay 40891 Manuel utilisateur

Goobay

Goobay 63533 Manuel utilisateur

Goobay

Goobay Slimline Manuel utilisateur

Goobay

Goobay 44170 Manuel utilisateur

Manuels Accessoires populaires d'autres marques

Hillco

Hillco 2810 Manuel utilisateur

Siemens

Siemens QSA2700D Manuel de l'opérateur

Contours

Contours ZY024 Manuel utilisateur

Saivod

Saivod VS621 Manuel utilisateur

Virtuox

Virtuox VirtuCLEAN 2.0 Manuel utilisateur

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Manuel utilisateur

Z-Wave

Z-Wave HSD-200Z Manuel utilisateur

turck

turck FMX-IM-2UPLI63FX Manuel utilisateur

Decagon Devices

Decagon Devices 10HS Manuel utilisateur

UPPAbaby

UPPAbaby Cup Holder Manuel utilisateur

Elko

Elko SmartSensor Leakage Wireless Manuel utilisateur

Grizzly

Grizzly H8371 Manuel utilisateur

Panasonic

Panasonic HG-T Series Manuel utilisateur

IFM Electronic

IFM Electronic Efector 250 Series Guide de référence

DigiDesign

DigiDesign 888/24 I/O Manuel utilisateur

PROZIS

PROZIS QUAY Manuel utilisateur

patagonia

patagonia PSI Vest Manuel utilisateur

SFC Energy

SFC Energy EFOY GO! Manuel utilisateur
