GOK SmartBox 1 Instructions d'utilisation

Originalanleitung / Artikel-Nr. 28 100 51 h Ausgabe 12.2019 / Ersatz für Ausgabe 12.2017

Montage- und Bedienungsanleitung

SmartBox®1 / SmartBox®2 / SmartBox®3

Elektronischer Inhaltsfernanzeiger für drucklose Tanks mit flüssigem Betriebsmedium

ZU DIESER ANLEITUNG ......................................................................................................................... 1

ALLGEMEINE PRODUKTINFORMATION ............................................................................................... 2

SICHERHEITSBEZOGENE HINWEISE ................................................................................................... 2

BESTIMMUNGSGEMÄSSE VERWENDUNG .......................................................................................... 2

NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ............................................................................... 3

QUALIFIKATION DER ANWENDER ........................................................................................................ 3

MONTAGE ............................................................................................................................................... 4

ELEKTRISCHE INSTALLATION .............................................................................................................. 5

INBETRIEBNAHME ................................................................................................................................. 6

PROGRAMMIERUNG .............................................................................................................................. 8

PROGRAMMIERBEISPIELE .................................................................................................................. 11

SONDEREINSTELLUNGEN .................................................................................................................. 13

BEDIENUNG .......................................................................................................................................... 14

FUNKTIONSPRÜFUNG / WARTUNG .................................................................................................... 14

INSTANDSETZUNG .............................................................................................................................. 14

FEHLERBEHEBUNG ............................................................................................................................. 15

ENTSORGEN ........................................................................................................................................ 15

TECHNISCHE ÄNDERUNGEN .............................................................................................................. 15

GEWÄHRLEISTUNG ............................................................................................................................. 15

ZERTIFIKATE ........................................................................................................................................ 15

TECHNISCHE DATEN ........................................................................................................................... 16

LISTE DER ZUBEHÖRTEILE ................................................................................................................. 16

ZU DIESER ANLEITUNG

•Diese Anleitung ist ein Teil des Produktes.

•Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung

ist diese Anleitung zu beachten und dem Betreiber auszuhändigen.

•Während der gesamten Benutzung aufbewahren.

•Zusätzlich zu dieser Anleitung sind die nationalen Vorschriften, Gesetze und

Installationsrichtlinien zu beachten.

Diese Montage- und Bedienungsanleitung richtet sich an die Betreiber und Bediener dieses

Produktes. Diese müssen die Montage- und Bedienungsanleitung gelesen und verstanden

haben. Die physischen und psychischen Voraussetzungen für einen ordnungsgemäßen

und sicherheitsbewussten Umgang mit dem Produkt müssen jederzeit gewährleistet sein!

SmartBox® 1

INHALTSVERZEICHNIS

Smart

Box® 2 SmartBox® 3

SmartBox®1 / SmartBox®2 / SmartBox®3

2 / 112 Artikel-Nr. 28 100 51 h

ALLGEMEINE PRODUKTINFORMATION

Die elektronischen Tankmanagement-Systeme SmartBox®1, 2 und 3 sind zur Überwachung

von Tankinhalten in drucklos betriebenen Tanks einsetzbar.

Neben der Erfassung von Tankinhalten können über Erweiterungen verschiedene Funktionen

wie z. B. Temperaturmessung, Datenfernübertragung, Meldung über Anlagenstörung oder

Anbindung an Gebäudeleitsysteme realisiert werden.

SmartBox®1, 2 und 3 besitzen eine 2-zeilige LCD-Anzeige und einen Messeingang zum

Anschluss einer Sonde.

Die SmartBox®2 hat zusätzlich zwei programmierbare Relais-Steuerfunktionen mit Öffner-

und Schließer-Schaltausgang, z. B. für die Ansteuerung externer Alarmgeber, Magnetventile

oder für den Trockenlaufschutz von Pumpen.

Die SmartBox®3 hat eine Relais-Steuerfunktion mit Öffner- und Schließer-Schaltausgang

und einen akustischen Alarmgeber zur Mindeststands- oder Maximalstandsmeldung. Der

Alarmton kann mit der Quittiertaste deaktiviert werden.

Das System ist als Baukasten ausgelegt und dadurch auf viele Anwendungsmöglichkeiten

anpassbar.

Die angezeigten Messwerte sind nicht für Abrechnungszwecke geeicht.

Die Sonde kann mit Tankanschlussgewinde G1, G1 1/2 oder G2 eingebaut werden.

SICHERHEITSBEZOGENE HINWEISE

Ihre Sicherheit und die Sicherheit anderer ist uns sehr wichtig. Wir haben viele wichtige

Sicherheitshinweise in dieser Montage- und Bedienungsanleitung zur Verfügung gestellt.

Lesen und beachten Sie alle Sicherheitshinweise sowie Hinweise.

Dies ist das Warnsymbol. Dieses Symbol warnt vor möglichen Gefahren, die den

Tod oder Verletzungen für Sie und andere zur Folge haben können. Alle

Sicherheitshinweise folgen dem Warnsymbol, auf dieses folgt entweder das Wort

„GEFAHR", „WARNUNG" oder „VORSICHT". Diese Worte bedeuten:

bezeichnet eine Personengefährdung mit einem hohen Risikograd.



Hat Tod oder eine schwere Verletzung zur Folge.

bezeichnet eine Personengefährdung mit einem mittleren Risikograd.

 Hat Tod oder eine schwere Verletzung zur Folge.

bezeichnet eine Personengefährdung mit einem niedrigen Risikograd.

 Hat eine geringfügige oder mäßige Verletzung zur Folge.

bezeichnet einen Sachschaden.

 Hat eine Beeinflussung auf den laufenden Betrieb.

bezeichnet eine Information bezeichnet eine Handlungsaufforderung

BESTIMMUNGSGEMÄSSE VERWENDUNG

Betriebsmedien unter Beachtung des jeweils geeigneten Sondentypes und Zubehör siehe:

Montage- und Bedienungsanleitung „Füllstandsanzeiger

Typ FSA-W 4-20 mA für SmartBox® 1 – 4“ beachten!

SmartBox®1 / SmartBox®2 / SmartBox®3

Artikel-Nr. 28 100 51 h 3 / 112

Montage- und Bedienungsanleitung „Pegelsonde“ beachten!

Auslaufende, flüssige Betriebsmedien:

•sind gewässergefährdend

•sind entzündbare Flüssigkeiten der Kategorie 1, 2 oder 3

•können sich entzünden und Verbrennungen verursachen

•können zu Sturzverletzungen durch Ausrutschen führen

Betriebsmedien bei Wartungsarbeiten auffangen!

Eine Liste der Betriebsmedien mit Angabe der Bezeichnung,

der Norm und des Verwendungslandes erhalten Sie im Internet unter

www.gok.de/liste-der-betriebsmedien.

Einbauort

Verwendung in explosionsgefährdeten Bereichen nicht zulässig!

Kann zu Explosion oder schweren Verletzungen führen.

Einbau vom Fachbetrieb gemäß Betriebssicherheitsverordnung!

Einbau außerhalb der festgelegten Ex-Zone!

•SmartBox®1, 2  IP54; SmartBox®3  IP30

•mit Schutzart IP54, im Innen- und wettergeschützten Außenbereich

•mit Schutzart IP30, in trockenen und geschützten Räumen

Funktionsstörung durch Überflutung!

Das Produkt ist nicht für den Einbau in Überschwemmungs- und Risikogebieten

ausgelegt.

Nach einer Überflutung ist das Produkt auszutauschen!

NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG

Jede Verwendung, die über die bestimmungsgemäße Verwendung hinausgeht:

Anzeigegerät:

•Anwendung im wettergeschützten Außenbereich ohne Schutzart IP54

•Änderungen am Produkt oder an einem Teil des Produktes

•Einbau in einer explosionsgefährdeten Zone

Sonde:

•Betrieb mit anderen Betriebsmedien

•Betrieb mit entzündbaren Betriebsmedien der Kategorie 1, 2 oder 3 mit einem

Flammpunkt ≤ 55 °C1)

1) Abweichende geltende Vorschriften / Regeln der EU-Mitgliedsländer zu explosionsgefährdeten

Bereichen und Flammpunkt des Betriebsmediums sind zu beachten!

•Einbau in druckbeaufschlagte Tanks und Behälter

QUALIFIKATION DER ANWENDER

Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert werden. Hierbei handelt es

sich um Personal, das mit Aufstellung, Einbau, Inbetriebnahme, Betrieb und Wartung dieses

Produktes vertraut ist. Arbeitsmittel und überwachungsbedürftige Anlagen dürfen

selbstständig nur von Personen bedient werden, die das 18. Lebensjahr vollendet haben,

körperlich geeignet sind und die erforderlichen Sachkenntnisse besitzen oder von einer

befähigten Person unterwiesen wurden. Eine Unterweisung in regelmäßigen Abständen,

mindestens jedoch jährlich, wird empfohlen.

SmartBox®1 / SmartBox®2 / SmartBox®3

4 / 112 Artikel-Nr. 28 100 51 h

Tätigkeit

Qualifikation

Lagern, Transportieren, Auspacken, BEDIENUNG

unterwiesenes Personal

MONTAGE, WARTUNG,INBETRIEBNAHME,

AUSSERBETRIEBNAHME, AUSTAUSCH, ENTSORGEN,

WIEDERINBETRIEBNAHME, INSTANDSETZUNG,

Fachpersonal, Kundendienst

ELEKTRISCHE INSTALLATION

Elektrofachkraft

MONTAGE

Vor der Montage ist das Produkt auf Transportschäden und Vollständigkeit zu prüfen.

Die MONTAGE ist von einem Fachbetrieb vorzunehmen!

Alle nachfolgenden Hinweise dieser Montage- und Bedienungsanleitung müssen

Vom Fachbetrieb, Betreiber und Bediener beachtet, eingehalten und verstanden

werden. Voraussetzung für ein einwandfreies Funktionieren der Anlage ist eine fachgerechte

Installation unter Beachtung der für Planung, Bau und Betrieb der Gesamtanlage gültigen

technischen Regeln.

Die Unfallverhütungsvorschriften der Berufsgenossenschaften, die VDE-Bestimmungen sowie

die Montage- und Bedienungsanleitungen sind zu beachten!

Das Anzeigegerät besitzt ein Wandmontage-Gehäuse und wird an die

Versorgungsspannung angeschlossen. Das Anzeigegerät darf nur mit geschlossenem

Gehäusedeckel betrieben werden. Die Installation und Inbetriebnahme durch den

Fachinstallateur erfolgt bei geöffnetem Gehäusedeckel.

Montage Pegelsonde

Montage- und Bedienungsanleitung „Pegelsonde“ beachten!

Montage Sonde

Montage- und Bedienungsanleitung „Füllstandsanzeiger Typ FSA-W

4-20 mA für SmartBox® 1 – 4“ beachten!

ELEKTRISCHE INSTALLATION Zusatzblatt „Füllstandsanzeiger

Typ FSA-W 4-20 mA für SmartBox® 1 – 4“ beachten!

Sonden und Zubehörteile

Produktbezeichnung Verwendungshinweis Bestell-Nr.

Verwendung in explosionsgefährdeten Bereichen nicht zulässig!

Kann zu Explosion oder schweren Verletzungen führen.

Einbau vom Fachbetrieb gemäß Betriebssicherheitsverordnung!

Einbau außerhalb der festgelegten Ex-Zone!

Pegelsonde 0 bis 250 mbar

Genauigkeitsklasse 1 %

für drucklose Tanks mit flüssigem

Betriebsmedium

28 801 00

Pegelsonde 0 bis 250 mbar

Genauigkeitsklasse 0,5 %

für drucklose Lagertanks mit flüssigem

Betriebsmedium

28 891 00

Mechanischer Füllstandsanzeiger

Typ FSA-W 4-20 mA

Messgenauigkeit: ± 3 %

für drucklose Tanks mit flüssigem

Betriebsmedium, Messbereich: 0 bis

2,40 m Tankhöhe

28 903 00

SmartBox®1 / SmartBox®2 / SmartBox®3

Artikel-Nr. 28 100 51 h 5 / 112

Montage Anzeigegerät

Anzeigegerät an geeigneter Stelle an der Wand montieren.

1. Blende des Gehäusedeckels abnehmen.

2. Die 2 Schrauben lösen und den Gehäusedeckel abnehmen.

3. Anzeigegerät an eine glatte, senkrechte Wand mittels beiliegender Dübel und Schrauben

montieren. Gehäuse nicht beschädigen!

4. Nach erfolgtem Anschluss der Klemmen und abgeschlossener Inbetriebnahme,

Gehäusedeckel/ Blende wieder anbringen.

ELEKTRISCHE INSTALLATION

Versorgungsspannung

Spannung: 230 V AC 50 Hz

Anschluss: Klemmen N und L am

Anzeigegerät (Leitung nicht

im Lieferumfang)

Anschluss Verbindungsleitung zwischen Anzeigegerät und Sonde

Spannung

Sondenversorgung 20 V DC

Anschluss

Kabel der Sonde

–

SmartBox®

Sonde - Klemmen

 Tank 1

Dieses Gerät nicht für Sicherheitsanwendungen, Not-Aus

Vorrichtungen oder Fehlanwendungen verwenden!

Verletzungen sowie gesundheitliche und materielle Schäden durch Fehlanwendung.

Sicherheitshinweise und Bedienungsanleitung des angesc

hlossenen Verbrauchers

beachten!

Beschädigte oder zerstörte Isolierung!

Kann zu Kurzschluss oder Stromschlag führen.

Bei Beschädigung der Isolierung, Gerät nicht mehr verwenden!

Neue Isolierung vom Fachmann anbringen lassen!

SmartBox®1 / SmartBox®2 / SmartBox®3

6 / 112 Artikel-Nr. 28 100 51 h

Funktion und Betriebssicherheit des Gerätes können nur unter den klimatischen

Verhältnissen, die bei TECHNISCHE DATEN spezifiziert sind, gewährleistet werden. Wird

das Gerät von einer kalten in eine warme Umgebung transportiert, kann durch Kondensat-

bildung eine Störung der Gerätefunktion eintreten oder das Gerät zerstört werden. Aus

diesem Grund muss die Angleichung der Gerätetemperatur an die Umgebungstemperatur vor

der Inbetriebnahme abgewartet werden.

Wenn Grund zur Annahme besteht, dass das Gerät nicht mehr gefahrlos

betrieben werden kann, so ist es außer Betrieb zu nehmen. Die Sicherheit des Benutzers

kann durch das Gerät beeinträchtigt sein, wenn es z. B:

•sichtbare Schäden aufweist

•nicht mehr wie vorgeschrieben arbeitet

•längere Zeit unter ungeeigneten Bedingungen gelagert wurde.

Im Zweifelsfall Gerät zur Reparatur oder Wartung an den Hersteller schicken.

Sicherheitshinweise und Bedienungsanleitung der angeschlossenen Geräte beachten.

Aschluss Relaiskontakte am Anzeigegerät SmartBox®2 und 3

Das Anzeigegerät SmartBox® 2 verfügt über 2 Relais (SmartBox® 3 verfügt über 1 Relais) für

den Anschluss von externen Steuerstromkreisen oder zur Ansteuerung externer Alarm- oder

Signalgeber.

Bei Ausfall des Anzeigegerätes und bei Füllstand (oder optional Temperatur) oberhalb/

unterhalb des gewählten Grenzwertes, sind die Kontakte der Relaisklemmen 6 + 7 und 9 + 10

geschlossen.

Bei 5 + 6 und 8 + 9 sind die Kontakte geöffnet - siehe Leiterplatte im Anzeigegerät.

Schaltspannung: maximal 250 V AC

Schaltstrom: maximal 3,5 A

Überspannung!

Beschädigung von Bauteilen und Gerätedefekt.

An die Klemmen 3 + 4 sowie an die Sondeneingangsklemmen 1 + 2 dürfen keine

230 V AC angeschlossen werden!

Netzspannung aktivieren:

Abstand zum 230 V-Klemmenbereich einhalten!

Anschluss

Normal geöffnet (NO)

Normal geschlossen (NC)

bei SmartBox®

Relais 1

Klemmen 5 + 6

Klemmen 6 + 7

Relais 2

Klemmen 8 + 9

Klemmen 9 + 10

2 und 3

Anschluss Schnittstelle zu SmartBox®4 und 5

Die Messwerte können über die integrierte Schnittstelle “SERIAL LINK OUTPUT“

(Klemmen 3 + 4) an SmartBox® 4 und 5 übertragen werden.

INBETRIEBNAHME

Bedienelemente und Display

Die Geräteeinstellung erfolgt einmalig bei der Inbetriebnahme. Nach der Inbetriebnahme

arbeitet das Anzeigegerät im Anzeigemodus mit geschlossenem Gehäusedeckel. Die

Anzeige erfolgt in einem 2-zeiligen LCD-Display mit 2 x 16 Zeichen. Das Display hat eine

blaue Hintergrundbeleuchtung (mit weißer Schrift), für beste Ablesbarkeit bei allen

Lichtverhältnissen.

SmartBox®1 / SmartBox®2 / SmartBox®3

Artikel-Nr. 28 100 51 h 7 / 112

Bei SmartBox®1, 2 und 3 ergibt sich folgende Anzeige:

Die Geräteeinstellung erfolgt über drei kleine

Drucktasten:

Diese befinden sich auf

der Leiterplatte, zwischen

den Anschlussklemmen.

Eine Sprachauswahl (Deutsch, Englisch,

Französisch oder Spanisch) kann im Menü-Schritt

„18.Sprache+Namen“ vorgenommen werden.

Die Inbetriebnahme des Anzeigegerätes erfolgt nach abgeschlossener Montage.

Vor der PROGRAMMIERUNG, Tankdaten ermitteln und die Werte in die rechte Spalte

(Eingabewert) der nachfolgenden Tabelle unter PROGRAMMIERUNG eintragen.

Anschließend die Werte bei den einzelnen Menü-Schritten eingeben.

Einstellen

eines

Parameters:

Mit [Enter] den Einstellmodus aufrufen.

Mit PLUS [+] den gewünschten Einstellparameter auswählen.

Mit [Enter] die Werteauswahl für den Parameter aufrufen.

Mit PLUS [+] / MINUS [-] den Wert einstellen und mit [Enter] abspeichern.

Verlassen des

Einstellmodus:

Der Einstellmodus kann jederzeit wieder verlassen werden.

Dazu Menü-Schritt „Exit“ auswählen und [Enter] drücken.

 führt zurück in den Anzeigemodus.

Regenwasserspeicher - Schaltungsbeispiel SmartBox®2

Heizöl 37.400L

10.100L 75%

SmartBox®1 / SmartBox®2 / SmartBox®3

8 / 112 Artikel-Nr. 28 100 51 h

Öltank - Schaltungsbeispiel SmartBox®1

PROGRAMMIERUNG

Überfüllen des Tanks durch falsche Eingabewerte.

Betriebsmedien können auslaufen. Diese:

•sind gewässergefährdend,

•sind entzündbare Flüssigkeiten der Kategorie 3,

•können sich entzünden und Verbrennungen verursachen,

•können zu Sturzverletzungen durch Ausrutschen führen.

Eingabe der Werte sorgfältig vornehmen!

Die Eingabewerte bleiben auch bei Ausfall der Versorgungsspannung erhalten.

Menü-Schritt

Eingabefunktion

Eingabewert

0.Exit

Mit [Enter] zurück zum Anzeigemodus.

1.Sonde

Sondenmessbereich wählen siehe Typschild der

Sonde – voreingestellt 250 mbar

_______mbar

Messbereich

maximale Tankhöhe bei

Heizöl

Wasser

100mbar

1,20 m

1,00 m

150mbar

1,80 m

1,50 m

160mbar

1,90 m

1,60 m

200mbar

2,40 m

2,00 m

250mbar

2,90 m

2,50 m

400mbar

4,70 m

4,00 m

500mbar

6,00 m

5,00 m

1.000mbar

12,00 m

10,00 m

2.000mbar

24,00 m

20,00 m

3.000mbar

36,00 m

30,00 m

5.000mbar

60,00 m

50,00 m

mbar einstellen

SmartBox®1 / SmartBox®2 / SmartBox®3

Artikel-Nr. 28 100 51 h 9 / 112

Menü-Schritt

Eingabefunktion

Eingabewert

2.Flüssigkeit

Auswahl des Betriebsmediums

_______kg/m³

Ist die Dichte

des

Betriebsmediu

ms nicht

bekannt, kann

in Menü-Schritt

„10.Abgleich

Höhe“ die

Referenzhöhe

eingegeben

werden.

Betriebsmedium

Dichtewert kg/m³ (bei 15 °C)

Heizöl

845 kg/m³ - voreingestellt

Wasser

999 kg/m³

Diesel

830 kg/m³

Bio-Diesel

880 kg/m³

RME, FAME

880 kg/m³

Rapsöl

915 kg/m³

Palmöl

910 kg/m³

Motoröl

865 kg/m³

AdBlue

1090 kg/m³

Normal-Benzin

743 kg/m³

Super-Benzin

750 kg/m³

Eingabe

Dichte

Eingabe eines speziellen

Dichtewertes

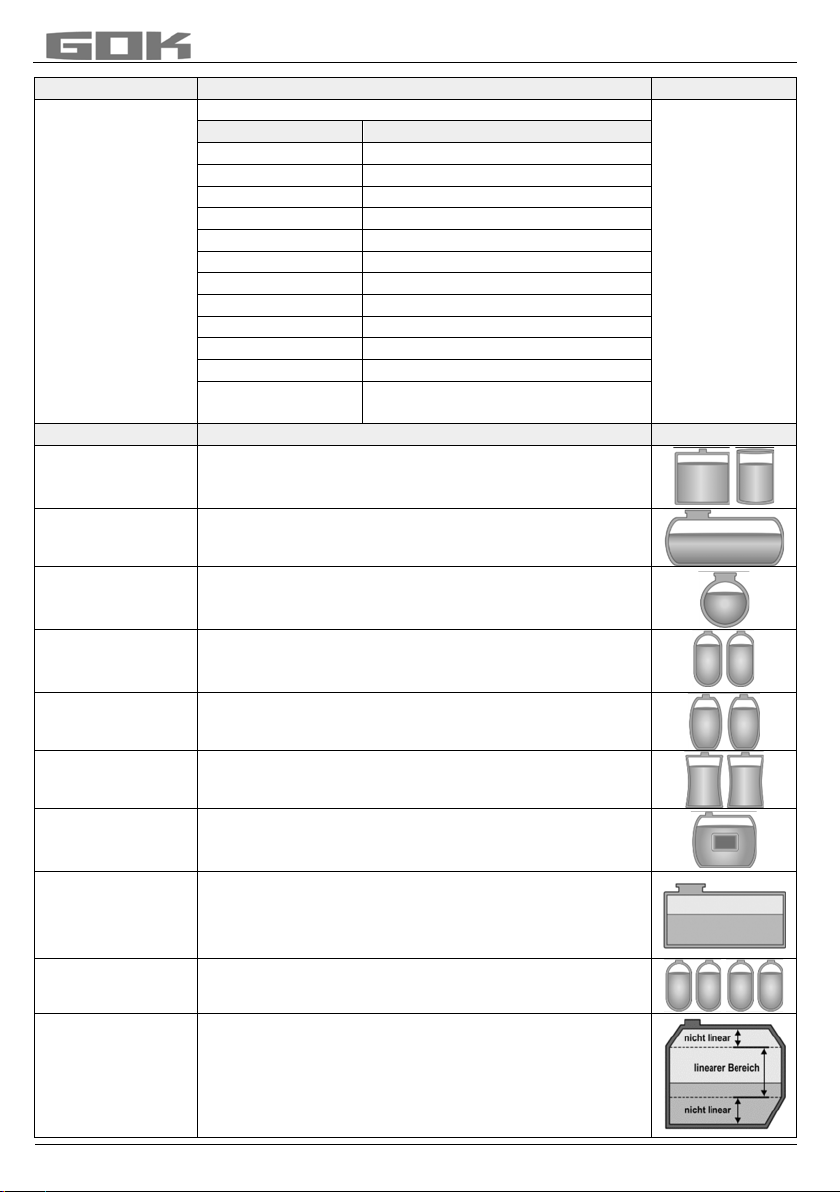

3.Tankform

Auswahl der Tankform mit [Enter]

Linear

Standard-Voreinstellung

linearer Tank; rechteckiger Tank; stehender Zylinder;

kellergeschweißter Stahltank

Zylinder

liegend

zylindrischer Tank, liegender Tank; typische

Bauform als Außentank oder Erdtank aus Stahl

Kugelförmig

kugelförmiger Tank

Erdtank mit kugelähnlicher Grundform; häufig Erdtank

aus Kunststoff (GfK)

Oval

ovaler Kellertank

typische Bauform von GfK-Tanks und einwandigen

Blechtanks

Konvex

Kunststoff-Batterietank, konvex

leicht bauchige Form, alternativ zu Linear

Konkav

Kunststoff-Batterietank, konkav

leicht hohlbauchige Form, alternativ zu Linear

Mit

Aushöhlung

Kunststofftank mit Ausnehmung

Kunststofftank mit einer großen Ausnehmung

(Höhlung) in der Tankmitte (ohne Ringbandagen)

Röhrenab-

schnitt

(mit geraden

Böden)

zylindrischer Außentank, als Röhrenabschnitt

gerade Böden im Gegensatz zur Tankform

Zylinder

liegend mit gewölbten Böden/Enden.

Häufige Tankform bei kleineren Dieseltanks.

Blechtanks

Blechtank oder Blechtank-Batterie Lineare

Seitenwände, mit Halbkreisbogen oben und unten

Peiltabelle

Eingabe einer speziellen Tankform aus vorhandener

Peiltabelle. Dazu können bis zu 16 Wertepaare (Höhe

in cm + Volumen in L) eingegeben werden.

Vor Eingabe der Wertepaare müssen die Werte für

Menü-Schritt „4.Tankvolumen“ und in Menü-Schritt

„5.Tankhöhe innen“ eingegeben werden.

SmartBox®1 / SmartBox®2 / SmartBox®3

10 / 112 Artikel-Nr. 28 100 51 h

Index: 0



0 cm  0 L 

Index: 1  xxx.x cm  xxxx L

Index: 2  . cm  L

Index: 3  . cm  L

max. 

Index:16  max. cm  max. L

vorgegebenes Wertepaar (muss nicht eingegeben

werden)

erstes Eingabewertepaar

max. Tankinnenhöhe  das max. Tankvolumen in

Menü-Schritt „5.Tankhöhe innen“ wird automatisch

zugeordnet und muss nicht eingegeben werden.

Es müssen nicht alle 15 Zwischenwertepaare (Index: 1 bis 15) eingegeben werden.

Zwischen 2 Stützwerten wird linear interpoliert. Für einen linearen Bereich der

Tankgeometrie reicht es aus, ein unteres und ein oberes Wertepaar einzugeben.

Menü-Schritt

Eingabefunktion

Eingabewert

4.Tank-

volumen

Tankvolumen mit [+] / [-] einstellen (100 %).

Voreinstellung ist 0 L.

___________L

Falls Peiltabelle vorhanden, bitte den größten

Wert entnehmen. Bei einem 100 m³ zyl. Erdtank

kann das z. B. der Wert 100600 Liter sein.

5.Tankhöhe

innen

Innenhöhe des Tanks in Zentimeter eingeben:

z. B. 249.0 cm (Max-Wert = 999.9 cm)

(Höhe ohne Domschacht)

_________cm

Falls Peiltabelle vorhanden, bitte den größten

Wert entnehmen. Beim 100 m³ zyl. Erdtank kann

das z. B. der Wert 288.0 cm sein.

5b.Füll-

grenze

Füllgrenze des Tanks mit [+]/ [-] einstellen:

Bei Heizöltanks ist das der Abschaltpunkt des

Grenzwertgebers. Die Voreinstellung ist 95%.

z.B. 95%=237cm

Für Tanks die randvoll befüllt werden dürfen (z.B.

Wassertanks), ist der höchste Wert von 99%

einzustellen.

__________%

6.Anzeige

In der 1. Displayzeile werden Tankname/Medium und

Bestand angezeigt (z.B. in Liter).

Die Anzeige der 2. Zeile kann ausgewählt werden:

____________

Anzeigedetails

Füllraum+Prozent

Füllraum+Pegel

Prozent+Pegel

Für Heizöltanks wird in Deutschland nach TRwS 791-2

eine Freiraumanzeige gefordert. Dies ist mit Auswahl a)

und b) möglich.

Menü-Schritt 7 ist nur bei SmartBox® 2 und 3 durchzuführen.

7.Relais 2

SmartBox 2o

7.Relais

SmartBox 3

Eingaben für Relais 2 (bzw. Relais)

siehe Menü-Schritt „7.Relais 1“ Ein ______%

Aus ______%

Ein ______°C

Aus ______°C

Die Angabe fehlerhafter Schaltpunkte und die Verwechslung von Ein- und

Ausschaltpunkt kann zur Überfüllung des Tanks oder zum Trockenlauf einer Pumpe führen!

Menü-Schritt Eingabefunktion Eingabewert

Autres manuels pour SmartBox 1

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels GOK Instrument de mesure

GOK

GOK ODR Instructions d'utilisation

GOK

GOK SmartBox 1 Instructions d'utilisation

GOK

GOK BC-1 Series Instructions d'utilisation

GOK

GOK GWG Instructions d'utilisation

GOK

GOK SmartBox 4 Instructions d'utilisation

GOK

GOK EN61-DS PS Instructions d'utilisation

GOK

GOK SmartBox 1 Manuel utilisateur

GOK

GOK BC-1 Series Instructions d'utilisation

GOK

GOK GWG Instructions d'utilisation

GOK

GOK SmartBox 4 Instructions d'utilisation

GOK

GOK SmartBox 4 LAN Instructions d'utilisation

GOK

GOK GWG Instructions d'utilisation

GOK

GOK SmartBox MINI Instructions d'utilisation

GOK

GOK SmartBox 1 Manuel utilisateur

GOK

GOK SmartBox 4 GSM Instructions d'utilisation

GOK

GOK SmartBox 4 LAN Instructions d'utilisation

GOK

GOK BC-1-4 Instructions d'utilisation

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
