Glass 1989 Dek 185/85 Manuel utilisateur

GLASS 1989 Srl - www.glass1989.it

Rev.06_18

AvvERTENZE - WARNING - WARNHINWEISE - ADvERTENCIAS - REMARQUE

1 Profonditàvasca:altezzarilevatadalbordovascaalpuntopiùprofondo

2 Le dimensioni d’ingombro sono espresse in mm.

3 Tolleranze dimensionali sulle misure reali ± 5 mm.

4 Lacasacostruttricesiriservaildirittodiapportareinqualsiasimomentomodicheemiglioriealprodottosenzadarepreavviso.

1 Bathtubdepth:heightmeasuredfromtherimtothedeepestpointofthebathtub.

2 Sizes are in mm.

3 Dimensional tolerance on real size ± 5 mm.

4 Themanufacturerreservestherighttocarryoutproductmodicationsandimprovementsatanytimewithoutpriornotice.

1 Wannen-Innentiefe:vonWannenrand-OberkantebiszurtiefsteStellederWannegemessen.

2 DieAußenmaßewerdeninMillimeternangegeben.

3 GrößenabweichungengegenüberdenreellenMaßen±5mm

4 DerHerstellerbehältsichdasRechtvor,jederzeitundohneVorankündigungÄnderungenundVerbesserungenandenProduktenvorzunehmen.

1 Profundidadbañera:alturaobtenidadelbordebañeraalLugarmásprofundo.

2 Las dimensiones están expresadas en mm.

3 Tolerancias dimensionales a las medidas reales ±5 mm

4 Elfabricantesereservaelderechodeaportarencualquiermomentomodicacionesymejoríasalproductosinprevioaviso.

1 Profondeurbaignoire:hauteurrelevédubordbaignoireauPointplusprofond.

2 Les dimensions d’encombrement sont exprimées en mm.

3 Tolérances sur les dimensions réelles ± 5 mm.

4 LeFabricantseréserveledroitd’apporter,àtoutmomentetsanspréavis,desmodicationsetdesaméliorationsauproduit.

Requisiti per l’installazione - Installation requirements -

vorraussetzungen für die installation - Requisitos para la instalación - Contraintes d’installation

L’installatoredeveassicurarsipreventivamentecheilpavimentodoveverràinstallatoilprodottosiasufcientementelivellato,chenepossasopportareilpeso(min.200

Kg/m2)echevisianolepredisposizionitecniche.

Theinstallermustpreviouslyensurethattheoorwheretheproductistobeinstalledissufcientlylevel,suitabletobearitsweight(min200Kg/m2)andthatalltechnical

arrangements are present.

DerAufFlächerhatsichzuvordavonzuüberzeugen,daßderBoden,aufdemdieWanneinstalliertwird,ausreichendebenist,daßsiedasGewichttragenkann(min200

Kg/m2)unddasdietechnischenAnschlüssevorhandensind.

Elinstaladordeberácomprobarpreviamentequeelpisodondeseráinstaladoelproductoseasucientementenivelado,quepuedasoportarsupeso(200kg/m2)yque

estén contempladas las predisposiciones técnicas.

L’installateurdoitcontrôlerpréalablementqueleplanchersurlequelserainstalléleproduitsoitsufsammentnivelé,qu’ilsoitapteàensupporterlepoids(200Kg/m2) et

qu’ilyaittouteslesprédispositionstechniques.

09/2018

GLASS 1989 Srl_www.glass1989.it

200

1100

600

170

690

640

1000

690

200 200

640

1000

1100

600

170

272

925

*435

1850

850

585

98.5

381

1139

1678

653

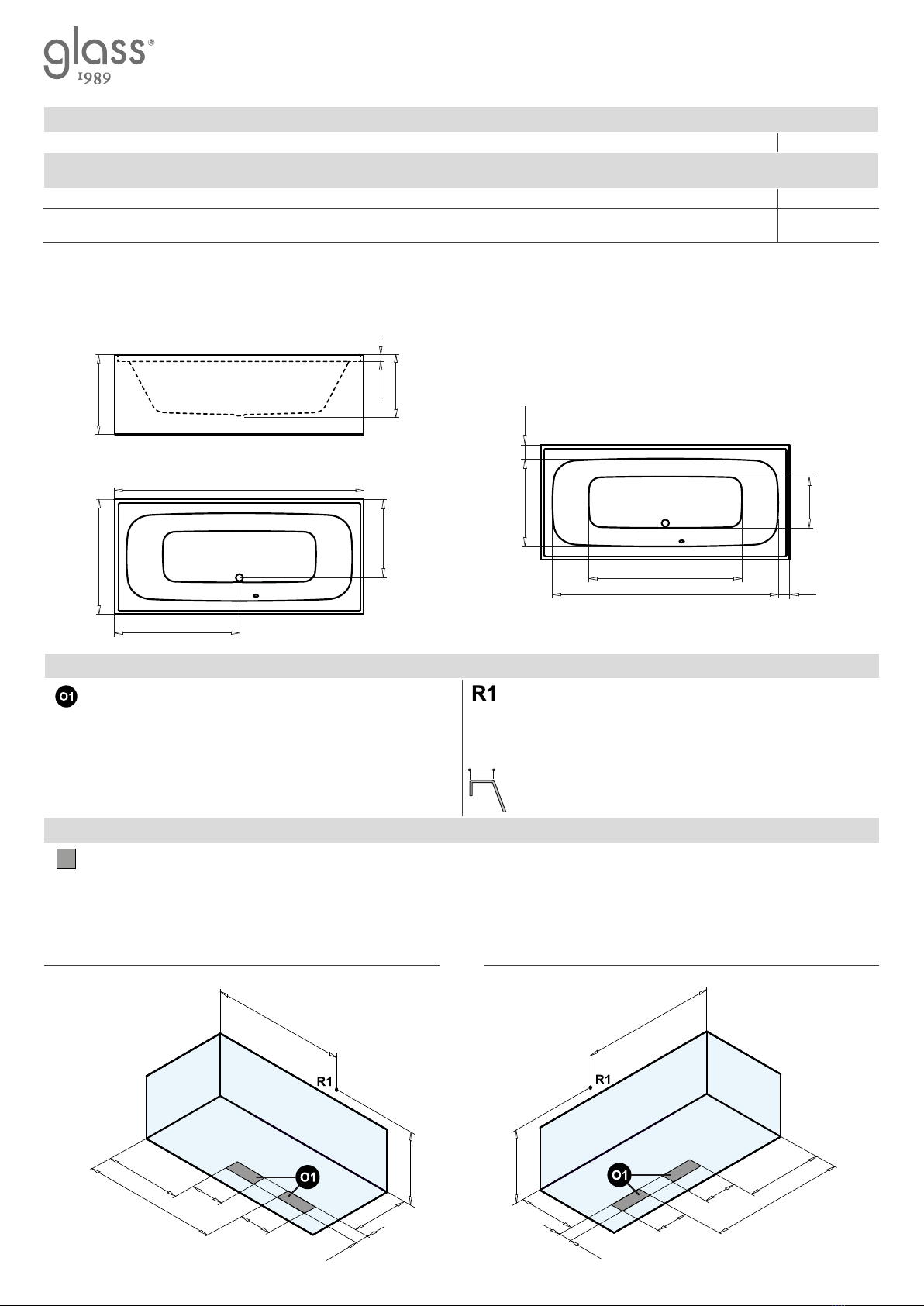

legenda - legenda - legende - leyenda - nomenclature

- Area per lo scarico incassato a pavimento

- Area for drainage sunken in oor

- Fläche für den in den Boden eingelassenen Abuss

- Area para el desagüe empotrado en el piso

- Zones pour la vidange encastrée dans le plancher mm

110

- Punto consigliato per il centro di erogazione della rubinetteria a muro.

- Suggested point for delivery centre of wall taps.

- Empfohlene Stelle für den Mittelpunkt der Wandmischbatterie.

- Lugar aconsejado para el centro de suministro de la grifería de pared.

Point conseillé pour le centre de distribution de la robinetterie à xation murale.

N.B.

Larghezza bordo vasca, in corrispondenza del punto R1.

N.B. Width of the tub edge, in relation of R1 point.

N.B. Breite der Wannenkante, an Punkt R1.

N.B. Ancho del borde de la bañera, en el punto R1.

N.B. Largeur du bord de la baignoire, au point R1.

predisposizioni - arrangements - installationsvorbereitung - predisposición - prédisposition

Aree disponibili per gli allacciamenti

Available areas for outlets position

Für die Anschlüsse verfügbare Flächen

Areas disponibles para las conexiones

Zones disponibles pour les raccordements

Dati Tecnici - Technical Data - Technische Daten - Datos Tecnicos - Données Techniques

Peso netto - Net weight - Nettogewicht - Peso neto - Poids net 38 Kg

Caratteristiche Idrauliche - Hydraulic Features - Hydraulische Eigenschaften

Características Hydráulicas - Caractéristiques Hidrauliques

Capacità (al troppo pieno) - Capacity (to overflow) - Wasserkapazität (zum überlaufen) - Capacidad (al rebosadero) - Capacité (au trop plein) 240 l

Dimensioni dell’attacco sulla colonna di scarico - Socket dimensions on dreinage column - Masse des Anschlüsse am Abussrohr - Dimensiones de

la conexión en la columna de desagüe - Dimension du raccord de la colonne de vidage 1 ½”

* Profondità vasca - Bathtub depth - Wannen-Innentiefe - Profundidad bañera - Profondeur baignoire

LE DIMENSIONI INDICATE, SI RIFERISCONO AL PRODOTTO AL GREZZO (SENZA RIVESTIMENTI).- THE DIMENSIONS INDICATED, REFERS TO THE PRODUCT

UNFINISHED (WITHOUT COVER). - DIE ANGEGEBENEN MASSE SICH AUF DAS ROHPRODUKT BEZIEHEN (OHNE BESCHICHTUNG). - LAS DIMENSIONES

INDICADAS, SE REFIEREN AL PRODUCTO INACABADO (SIN REVESTIR). - LES DIMENSIONS INDIQUÉES, SE RÉFÉRER AU PRODUIT BRUT (SANS REVÊTEMENT).

installazione a sinistra - left installation

Installation nach link - instalación a la izquierda - montage à gauche

installazione a destra - right installation

Installation nach rechts - instalación a la derecha - montage à droite

185/85

dek
