Gigahertz Solutions HF35C Manuel utilisateur

Made in Germany

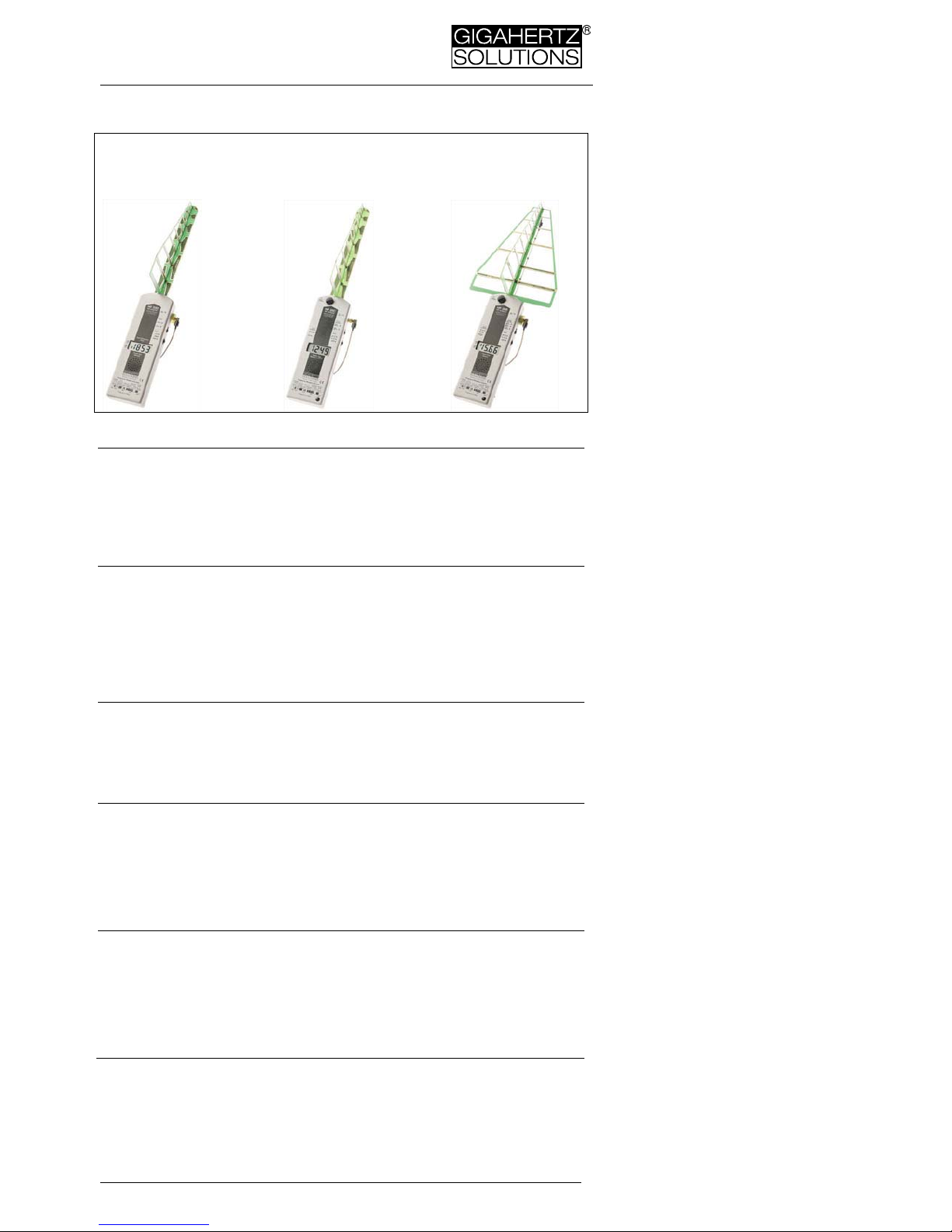

HF32D HF35C HF38B

(800MHz-2,7GHz) (800MHz-2,7GHz) (800MHz-2,7GHz)

( 3,3GHz –3dB)

Deutsch

Seite 1

HF-

nalyser

Hochfrequenz-Analyser für Frequenzen von

800 MHz bis 2,7 (3,3) GHz

Bedienungsanleitung

English

Page 8

RF-Analyser

High Frequency Analyser for Frequencies

from 800 MHz to 2.7 (3.3) GHz

Manual

Italiano

Pagina 15

nalizzatore HF

Analizzatore di alte frequenze per frequenze

comprese tra i 800 MHz e i 2,7 (3,3) GHz

Istruzioni per l’uso

Français

Page 22

Analyseur-RF

Analyseur de hautes fréquences

de 800 MHz à 2.7 (3.3) GHz

Mode d’emploi

Español

Página 30

HF-

nalyser

Medidor de altas frecuencias

de 800MHz a 2,7 GHz (3,3 GHz)

Manual de instrucciones

Rev. 1.9 – 1705 / DRU0190

Made in Germany

Danke!

Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf

dieses Gerätes bewiesen haben. Es erlaubt Ihnen eine einfache

Bewertung Ihrer Belastung hochfrequenter („HF“) Strahlung in

Anlehnung an die Empfehlungen der Baubiologie.

Wiederholen Sie die Messung regelmäßig, da sich die Belas-

tung durch den schnellen Ausbau der Funktechnologien über

Nacht vervielfachen kann.

Thank you!

We thank you for the confidence you have shown in buying a Gi-

gahertz Solutions product. It allows for an easy evaluation of your

exposure to high-frequency (“HF”) radiation according to the rec-

ommendations of the building biology.

Please make sure to repeat measurements at regular inter-

vals as the rapid development of the radio technologies may

cause an overnight multiple increase of the pollution in your

surroundings.

Grazie!

Vi ringraziamo della fiducia accordataci con l’acquisto di questo

strumento, che vi consentirà la semplice analisi del vostro grado

di esposizione a radiazioni ad alta frequenza (‘‘HF’’) in conformità

alle raccomandazioni della bioedilizia.

Si raccomanda di ripetere la misurazione ad intervalli regolari,

perché la rapida promozione di servizi mobili potere sviluppare un

grande aumento della polluzione da un giorno all’altro.

Merci!

Nous vous remercions pour la confiance que vous nous avez té-

moignée par l’achat de cet appareil. Il permet une analyse qualifi-

cative des charges produites par les hautes fréquences confor-

mément aux recommandations de la biologie de l’habitat.

Nous recommandons de bien vouloir régulièrement répéter

vos mesures, car le développement rapide des technologies

de radio peut causer une forte augmentation de la pollution

du jour au lendemain.

Gracias!

Le agradecemos y valoramos la confianza depositada en

nosotros con la compra de este medidor, el cual le facilita una

evaluación calificada de su exposición causada por radiaciones

de alta frecuencia (“HF”), conformes a las recomendaciones de la

biología de construcción.

Recomendamos repetir sus mediciones en intervalos

regulares, dado que el desarrollo rápido de las tecnologías

inalámbricas puede causar un fuerte aumento de la polución

de un día para el otro.

Made in Germany

Deutsch

Bedienelemente und Kurzanleitung

Anschlussbuchse für das Antennenkabel. Die

Antenne wird in den Kreuzschlitz auf der Geräte-

stirnseite gesteckt. Wichtig: Antennenkabel nicht

knicken und Schraube nicht zu fest anziehen!

„Power“ Ein-/Ausschalter ( = „Aus“ )

„Signal“ Für die baubiologische Beurteilung wird „Peak“ ver-

wendet (beim HF32D voreingestellt). „Peak hold“ vereinfacht

die Messung (nur HF38B).

„Range“ Empfindlichkeit einstellen entsprechend der Höhe

der Belastung. (nur HF35C und HF38B)

Lautstärkeregler für die Audioanalyse digitaler

Funkdienste

(Drehknopf; nur HF35C und HF38B; beim HF32D nur „Geigerzähler-

Effekt“ proportional zum Messwert)

Alle Geräte verfügen über eine Auto-Power-Off-Funktion und eine „Low Batt.“ Anzeige

Eigenschaften hochfrequenter Strahlung

und Konsequenzen für die Messung

Durchdringung vieler Materialien

Besonders für eine Innenraummessung ist es wichtig zu wissen,

dass Baumaterialien von hochfrequenter Strahlung unterschied-

lich stark durchdrungen werden. Ein Teil der Strahlung wird auch

reflektiert oder absorbiert. Beispielsweise sind Holz, Gipskarton

oder Fenster(rahmen) oft sehr durchlässig.

Polarisation

Hochfrequente Strahlung („Wellen“) sind meist horizontal oder

vertikal polarisiert. Die aufgesteckte Antenne misst die vertikal

polarisierte Ebene, wenn die Oberseite (Display) des Messgerätes

waagerecht positioniert ist. Durch Verdrehen des Geräts in der

Längsachse kann man beide Ebenen messen.

Örtliche und zeitliche Schwankungen

Durch Reflexionen kann es besonders innerhalb von Gebäuden zu

örtlichen Verstärkungen („hot spots“) kommen.

Außerdem strahlen die meisten Sender und Handys je nach Emp-

fangssituation und Netzbelegung über den Tag bzw. über längere

Zeiträume mit sehr unterschiedlichen Sendeleistungen. Deshalb

sollten die Messungen zu unterschiedlichen Tageszeiten, so-

wie Werktags und an Wochenenden durchgeführt werden.

Darüber hinaus sollten die Messungen auch im Jahreslauf

gelegentlich wiederholt werden, da sich die Situation oft quasi

„über Nacht“ verändern kann. So kann schon die versehentliche

Absenkung der Sendeantenne um wenige Grad, z. B. bei Monta-

gearbeiten am Mobilfunkmast, gravierenden Einfluss haben. Ins-

Made in Germany

2 © Gigahertz Solutions GmbH

besondere aber wirkt sich selbstverständlich die enorme Ge-

schwindigkeit aus, mit der die Mobilfunknetze heute ausgebaut

werden.

Mindestabstand 2 Meter

Erst in einem bestimmten Abstand von der Strahlungsquelle

(„Fernfeld“) kann Hochfrequenz in der gebräuchlichen Einheit

„Leistungsflussdichte“ (W/m²) zuverlässig gemessen werden (für

die hier beschriebenen Geräte mehr als ca. zwei Meter).

Die speziellen Eigenschaften hochfrequenter Strahlung erfordern

ein jeweils angepasstes Vorgehen für die

 Bestimmung der Gesamtbelastung einerseits und

 die Identifikation der HF-Einfallstellen andererseits.

Schritt-für-Schritt-Anleitung

zur Ermittlung der Gesamtbelastung

Wenn Sie ein Gebäude, eine Wohnung oder ein Grundstück HF-

technisch „vermessen“ möchten, so empfiehlt es sich immer, die

Einzelergebnisse zu protokollieren, damit Sie sich im Nachhinein

ein Bild der Gesamtsituation machen können.

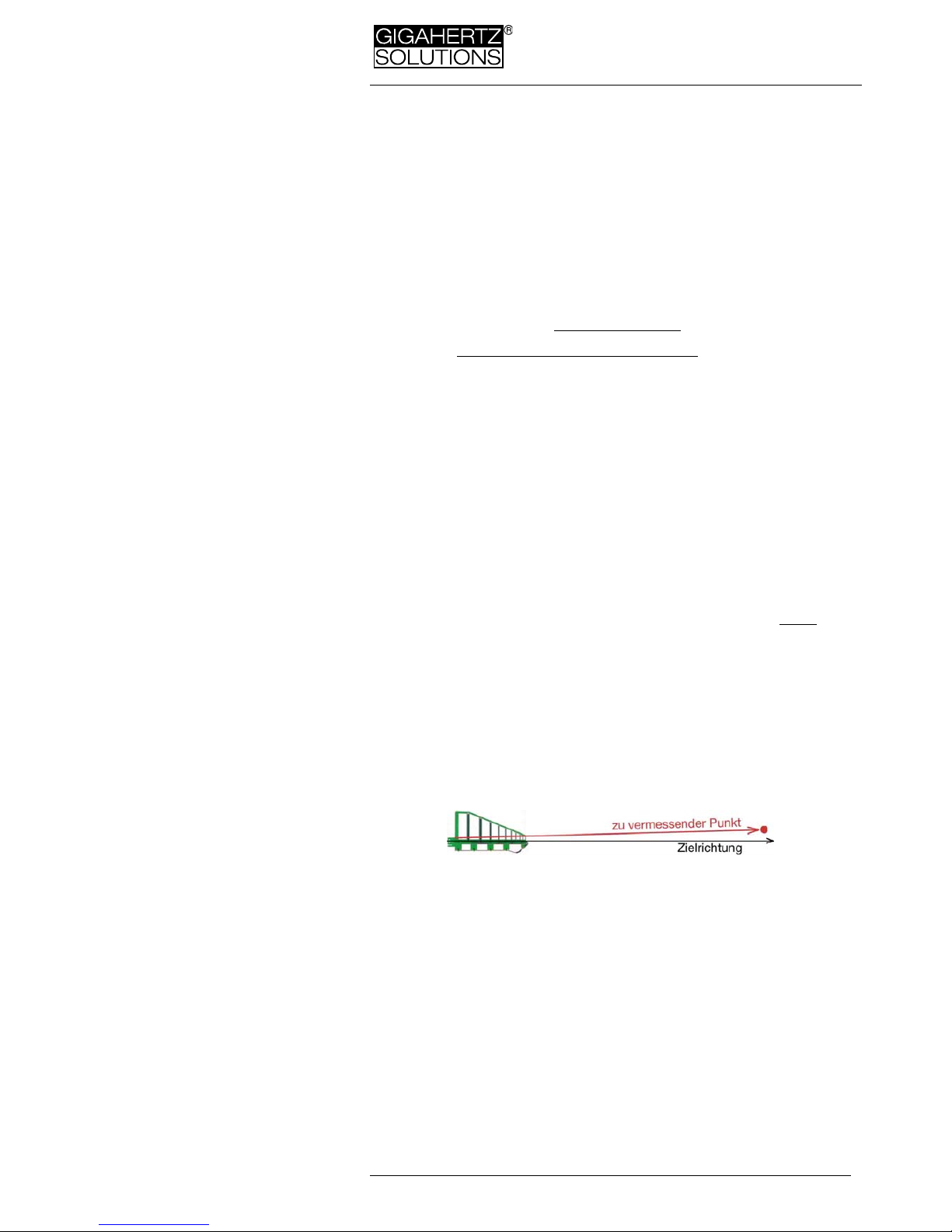

Vorbemerkung zur Antenne:

Da die Antenne zur Reduktion des Erdeinflusses nach unten ab-

geschirmt ist, sollte man mit der Antennenspitze etwas unter das

eigentliche Messobjekt zielen, um Verfälschungen im Grenzüber-

gang zu vermeiden (bei leicht erhöhten Zielen, z. B. Mobilfunk-

masten, einfach horizontal peilen).

Das Messgerät unterdrückt Frequenzen unter 800 MHz, um Ver-

fälschungen der Messergebnisse zu vermeiden. Um auch Fre-

quenzen unter 800 MHz quantitativ zu messen, sind aus dem

Hause Gigahertz Solutions die Geräte HFE35C und HFE59B mit

aktiven, horizontal isotropen Ultrabreitbandantennen von 27 MHz

an aufwärts erhältlich.

Einstellungen des Messgeräts

Beim HF32D sind der Messbereich und die Signalbewertung be-

reits auf typische Werte für die Bewertung der Belastung unter

baubiologischen Aspekten voreingestellt. Noch höhere Feldstär-

ken werden durch eine „1“ links im Display angezeigt. Mithilfe des

als Zubehör erhältlichen Dämpfungsglieds DG20 können Sie 100

x größere Felder messen.

Die erweiterten Einstellmöglichkeiten des HF35C und HF38B wer-

den nachfolgend beschrieben:

Zunächst den Messbereich („Range“) auf „1999 µW/m²“ bzw.

„19,99 mW/m²“ (HF38B) einstellen. Nur wenn ständig sehr kleine

Werte angezeigt werden, in den jeweils feineren Messbereich um-

schalten.

Made in Germany

Grundsatz: So grob wie nötig, so fein wie möglich.1

Einstellung der Signalbewertung („Signal“):

Die Baubiologie betrachtet den Spitzenwert („Peak“) der Leis-

tungsflussdichte im Raum als relevanten Parameter für die Beur-

teilung der Reizwirkung hochfrequenter Strahlung auf den Orga-

nismus und für den Grenzwertvergleich. Standardeinstellung!

Der Mittelwert („RMS“), der bei gepulsten Signalen häufig nur bei

einem Bruchteil des Spitzenwertes liegt, ist die Basis vieler „offizi-

eller“ Grenzwerte. Die Baubiologie hält das für verharmlosend.

„Peak hold“ (nur HF38B) vereinfacht die Messung der Gesamtbelas-

tung, indem punktuelle Maxima temporär gehalten werden. Zu

beachten: „Sanft“ einschalten (ggf. mehrmals), damit es nicht zu

Schaltspitzen kommt, die dann naturgemäß gehalten werden und

so zu hohe Messwerte vortäuschen. Bei sehr hohen, extrem kur-

zen Spitzen braucht die Haltekapazität der Funktion „Spitze hal-

ten“ einige Augenblicke bis sie voll geladen ist.

Vorgehen zur Messung

Das Gerät sollte am locker ausgestreckten Arm gehalten wer-

den, die Hand hinten am Gehäuse.

Zur groben Orientierung über die Belastungssituation genügt es

mittels des Tonsignals Bereiche größerer Belastung zu identifizie-

ren, indem man das Messgerät beim Durchschreiten der Räume

grob in alle Richtungen schwenkt und so die „interessanten“ Be-

reiche für eine nähere Analyse identifiziert.

Nun wird im Bereich einer höheren Belastung die Positionierung

des Messgerätes verändert, um die effektive Leistungsflussdichte

zu ermitteln. Und zwar

 durch Schwenken „in alle Himmelsrichtungen“ zur Ermittlung

der Haupt-Einstrahlrichtung. In Mehrfamilienhäusern ggf. auch

nach oben und unten.

 durch Drehen um bis zu 90° um die Messgerätelängsachse da-

mit auch die horizontale Polarisation erfasst wird.

 durch Veränderung der Messposition (also der Messstelle), um

nicht zufällig genau an einem Punkt zu messen, an welchem lo-

kale Auslöschungen auftreten.

Allgemein anerkannt ist es, den höchsten Messwert im Raum

zum Vergleich mit Grenz- und Richtwerten heranzuziehen.

1HF38B – „Range“: Beim Umschalten zwischen „grob“ und „mittel“ kann annäh-

rend die maximale Gerätetoleranz von +/- 6 dB ausgeschöpft werden, d. h. es

kann maximal ein Faktor 4 zwischen der Anzeige im „groben“ und im „mittleren“

Messbereich liegen. Beispiel: Anzeige im Bereich „mittel“ 150.0 µW/m². Im „gro-

ben“ Bereich könnte die Anzeige im Extremfall zwischen 0.6 und 0.03 mW/m²

liegen (der exakte Sollwert wäre 0.15 mW/m²). In der Praxis sind die Unterschie-

de allerdings meist deutlich kleiner. Bei vergleichenden Messungen („vorher –

nachher“) sollte man möglichst im selben Messbereich bleiben.

Made in Germany

4 © Gigahertz Solutions GmbH

Bewertung unterschiedlicher Funkdienste

Die Geräte dieser Baureihe zeigen auf dem Display die summari-

sche Leistungsflussdichte an, im Frequenzbereich der am weites-

ten verbreiteten digitalen Funkdienste (ohne Berücksichtigung

eventueller Crestfaktoren). Insbesondere für die oft dominanten

Quellen DECT und GSM, wie auch analoge Quellen gilt: Einfach

ablesen und mit den baubiologischen Richtwerten vergleichen!

Um mit ein- und derselben Messtechnik die unterschiedlichsten

Funkstandards und Modulationsarten zutreffend abbilden zu kön-

nen, ist ein auf die jeweiligen speziellen Anforderungen angepass-

tes Vorgehen sinnvoll:

UMTS/3G, LTE/„4G“, WiMAX, DVB, WLAN bei max. Datenübertragung:

Diese komplex modulierten Funkdienste beinhaltet sehr hohe,

nadelartige Signalspitzen im Vergleich zu durchschnittlich über-

tragenen Leistungsflussdichte. Ca. 1 bis 2 Minuten unter leichtem

Schwenken in der Haupt-Einstrahlrichtung messen und den

höchsten Anzeigewert für den Vergleich mit den Richtwertemp-

fehlungen mal zehn2nehmen.

In der Praxis treten häufig unterschiedliche Funkdienste parallel

auf. Die Audioanalyse3erlaubt eine Abschätzung, welcher Anteil

am angezeigten Gesamtsignal auf solche „Crestsignale“ zurück-

zuführen ist. Entsprechend dem Anteil am Gesamtsignal sind fol-

gende Daumenregeln anwendbar:

 Geringer Anteil an „Crestsignalen“ hörbar: Displayanzeige x 2.

 ~„Fifty-fifty“: Displayanzeige x 5.

 „Crestsignale“ dominieren: Displayanzeige x 10.

Angesichts vielfältiger externer Faktoren der Messunsicherheit

reicht dieses Vorgehen durchaus für eine verwertbare Abschät-

zung der Gesamtbelastung. Mit einem Frequenzfilter kann die

Genauigkeit durch dienstespezifische Korrekturfaktoren deutlich

erhöht werden.

Radarstrahlen werden von einer langsam rotierenden Sendean-

tenne ausgesendet und sind deshalb nur alle paar Sekunden für

einen winzigen Sekundenbruchteil mess- und mittels Audioanaly-

se hörbar. Vorgehen:

 Schalter „Signal“ auf „Peak“ einstellen. Dann über mehrere

Radarsignaldurchläufe hinweg die höchste Zahl auf dem Dis-

play ablesen und x 10 nehmen. Beim HF38B können Sie da-

bei „Peak Hold“ zu Hilfe nehmen und mehrere Radarsignal-

durchläufe abwarten, bis sich ein Gleichgewicht aus Rücklauf

und Erhöhung einstellt. Das kann einige Minuten dauern. Sie-

he Abbildung auf der nächsten Seite.

2Obwohl deren Funkstandards noch deutlich höhere Crestfaktoren spezifizieren,

strebt die Industrie aus ökonomischen Gründen deren Limitierung auf den Faktor

10 an, so dass die resultierenden Korrekturfaktoren nicht über zehn hinausge-

hen. Bei TETRA ist ein Faktor 2, bei WLAN-Standby („Knattern“) Faktor 4 ausrei-

chend.

Achtung: Rauschgrenze beachten (eine Korrektur ist in diesem Fall sinnlos!)

3HF35C und HF38B (Klangbeispiele auf unserer Homepage). Beim HF32D kann

die Anzeige vorsichtshalber x10 genommen werden, insbesondere bei kleinen

Pegeln und wenn ein Schnurlostelefon als Feldquelle auszuschließen ist.

Made in Germany

Peak hold

Peak

Radar

symbolische Darstellung

Smart Meters senden sehr unregelmäßig und mit ortsüblichen

Mobilfunkbetreibern in Pulsen an den Provider. Dazu kommen

teilweise noch drahtlose Kurzzeitverbindungen innerhalb des

Hauses. Deshalb so lange messen, bis Pulse erfasst werden und

gegebenenfalls die nötigen Korrekturfaktoren anwenden.

Grenz-, Richt- u. Vorsorgewerte

Der „Standard der baubiologischen Messtechnik“, kurz SBM 2008

unterscheidet die folgenden Stufen (pro Funkdienst), wobei „ge-

pulste Signale kritischer zu bewerten sind, ungepulste weniger“:

Baubiologische Richtwerte gem. SMB-2015

Spitzen-

werte in

µW/m²

unauffällig Schwach

auffällig

Stark

auffällig

Extrem

auffällig

< 0,1 0,1 – 10 10 - 1000 > 1000

Der "Bund für Umwelt und Naturschutz Deutschland e. V."

(BUND) schlägt seinem Positionspapier 46 vom Herbst 2008 ei-

nen Grenzwert von 1 µW/m² sogar für den Außenbereich vor.

Die Landessanitätsdirektion Salzburg schlug schon 2002 eine

Senkung des geltenden „Salzburger Vorsorgewertes“ auf

1 µW/m² für Innenräume vor.

Staatliche Grenzwerte liegen zumeist deutlich höher, jedoch

scheint es auch hier Bewegung zu geben. Im Internet finden sich

hierzu umfangreiche Grenzwertsammlungen.

Hinweis für Benutzer von Handy und WLAN: Eine zuverlässige

Verbindung ist auch unterhalb des Messbereichs sogar des

hochempfindlichen HF38B möglich.

Identifikation der HF-Einfallstellen

Nach der Ermittlung der Gesamtbelastung ist nun die Ursache zu

klären. Zunächst sind selbstverständlich Quellen im selben Raum

zu eliminieren (DECT-Telefon, o. ä.). Die danach verbliebene HF-

Strahlung muss also von außen kommen. Für die Festlegung von

Abschirmmaßnahmen ist es wichtig, diejenigen Bereiche von

Wänden (mit Türen, Fenstern, Fensterrahmen), Decke und Fußbo-

den zu identifizieren, durch welche die HF-Strahlung eindringt.

Hierzu sollte man niemals mitten im Raum stehend rundherum,

sondern nahe an der gesamten Wand- / Decken- / Bodenfläche

nach außen gerichtet messen, um genau die durchlässigen Stellen

einzugrenzen. Denn neben der bei hohen Frequenzen zunehmend

eingeschränkten Peilcharakteristik von LogPer-Antennen machen

in Innenräumen kaum vorhersagbare Überhöhungen und Auslö-

schungen eine genaue Peilung von der Raummitte aus unmöglich.

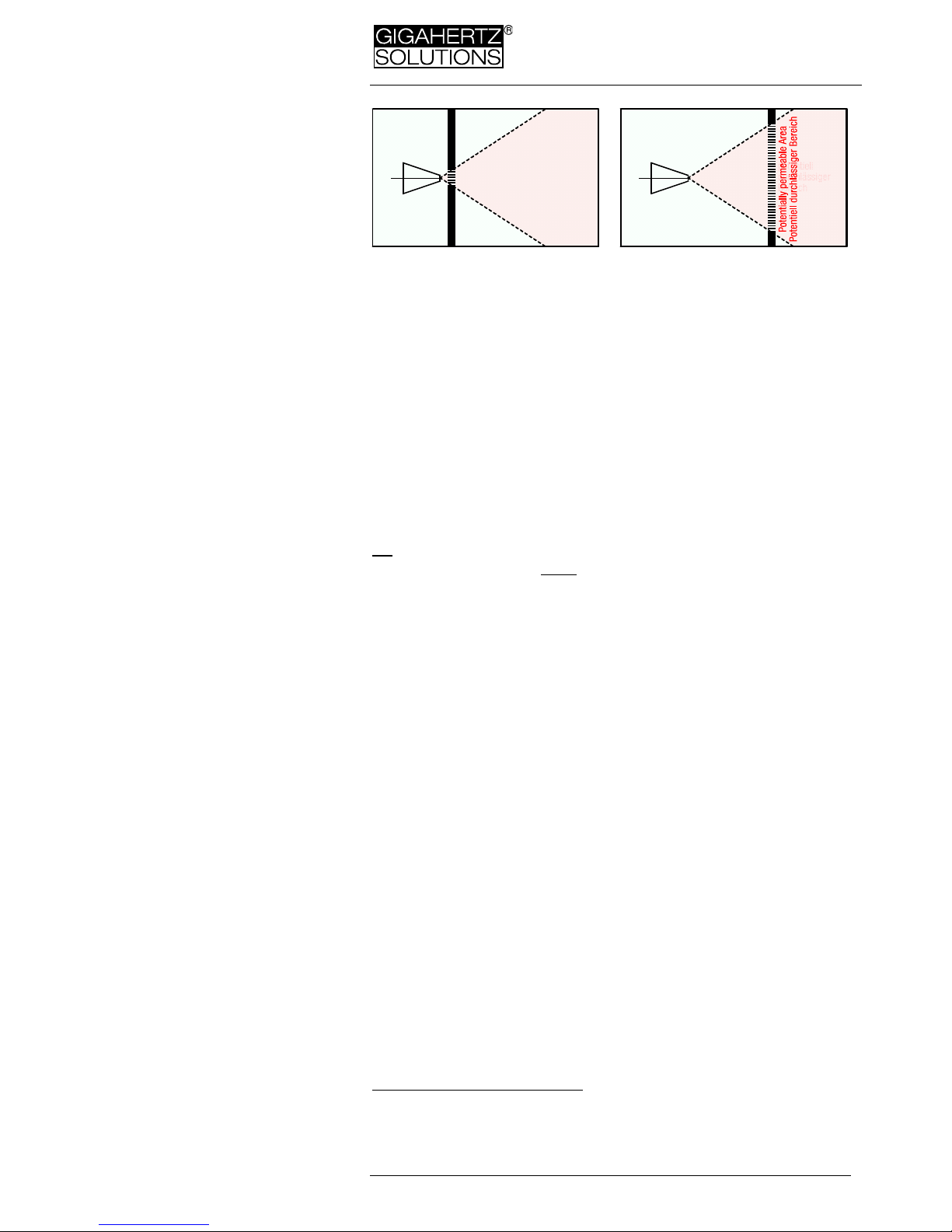

Die Vorgehensrichtlinie illustriert die folgende Skizze.

Made in Germany

6 © Gigahertz Solutions GmbH

Wand

Wall

Mur

Pared

antenna antenna

potentiell

durchlässiger

Bereich

no!



Potentiell durchlässiger Bereich

Potentially permeable Area

Audio-Frequenzanalyse (nur HF35C / HF38B)

Innerhalb des betrachteten Frequenzbandes von 800 MHz bis 2,7

GHz werden vielerlei Frequenzen für unterschiedliche Dienste ge-

nutzt. Zur Identifizierung der Verursacher von HF-Strahlung

dient die Audioanalyse4des amplitudenmodulierten Signalanteils.

Geräusche sind schriftlich schwer zu beschreiben. Am besten, Sie

hören sich die Klangbeispiele verschiedener Signalquellen als

MP3-Files auf unserer homepage an. Alternativ können Sie sehr

nahe an bekannte Quellen heranzugehen und sich das Geräusch

einprägen.

„Markierung“ von ungepulsten Signalen:

Ungepulste Signale bzw. Signalanteile können bei der Audioana-

lyse systemimmanent nicht hörbar gemacht werden, sind also

leicht zu übersehen. Deshalb werden etwaige ungepulste Sig-

nalanteile von unseren Messgeräten mit einem gleichmäßigen

Knatterton „markiert“, welcher in der Lautstärke proportional zum

Anteil am Gesamtsignal ist (Klangbeispiel siehe homepage).

Weiterführende Analysen

Von Gigahertz Solutions sind erhältlich:

 Vorsatz-Dämpfungsglieder zur Erweiterung der Messbe-

reiche nach oben für starke Quellen.

 Messgeräte für HF ab 27 MHz: Zur Messung von Fre-

quenzen ab 27 MHz (u. a. CB-Funk, analoges und digita-

les Fernsehen und Radio, TETRA etc.) sind die Geräte

HFE35C und HFE59B erhältlich.

 Messgeräte für HF bis 6 GHz / 10 GHz: Für die Analyse

noch höherer Frequenzen (bis ca. 6 GHz, also WLAN,

WIMAX sowie einige Richtfunk-Frequenzen) ist das

HFW35C erhältlich (2,4 - 6 GHz), sowie das HFW59B für

die Radarfrequenzen bei knapp 10 GHz (Frequenzbereich

2,4 - 10 GHz).

 Messgeräte für die Niederfrequenz: Oft sind im häusli-

chen Bereich die Belastungen durch Niederfrequenz so-

gar noch höher als die durch Hochfrequenz! Auch hierfür

(Bahn- und Netzstrom inkl. künstlicher Oberwellen) ferti-

4Den Lautstärkeregler für die Audioanalyse rechts oben auf der Geräteoberseite

vor dem Einschalten des Geräts ganz nach links („-„) drehen, da der Ton bei

hohen Feldstärkepegeln sehr laut werden kann.

Made in Germany

gen wir eine breite Palette preiswerter Messtechnik pro-

fessionellen Standards.

Weitere Infos hierzu ebenfalls auf unserer homepage.

Batterie / Auto Power Off

Das Batteriefach befindet sich auf der Rückseite. Zur Schonung

der Batterie schaltet sich das Gerät anfangs nach etwa 40 Minu-

ten, im „LOW BATT“ - Modus bereits nach 2 Minuten automatisch

ab. Im „LOW BATT“ - Modus können eine zuverlässige Messung

nicht garantiert werden.

Fachgerechte Abschirmung ist eine zuver-

lässige Abhilfemaßnahme

Physikalisch nachweisbar wirksam sind fachgerecht ausgeführte

Abschirmungen. Dabei gibt es eine große Vielfalt von Möglichkei-

ten. Eine allgemein gültige „beste“ Abschirmlösung gibt es jedoch

nicht – sie muss immer an die individuelle Situation angepasst

sein.

Eine bewährte Auswahl an Materialien zur Flächenabschirmung

(Farbe, Baldachine, Gardinen, usw.) finden Sie auf unserer home-

page.

Eine sehr informative Seite zum Thema Elektrosmog und dessen

Vermeidung finden Sie unter

www.ohne-elektrosmog-wohnen.com .

Garantie

Auf das Messgerät, die Antenne und das Zubehör gewähren wir zwei

Jahre Garantie auf Funktions- und Verarbeitungsmängel.

Auch wenn die Antenne filigran wirkt, so ist das verwendete FR4-

Basismaterial dennoch hochstabil und übersteht problemlos einen Sturz

von der Tischkante. Die Garantie umfasst auch solche Sturzschäden,

sollte doch einmal einer auftreten.

Das Messgerät selbst ist ausdrücklich nicht sturzsicher: Aufgrund der

schweren Batterie und der großen Zahl empfindlicher Bauteile können

Schäden in diesem Falle nicht ausgeschlossen werden. Sturzschäden

sind daher durch die Garantie nicht abgedeckt.

Made in Germany

English

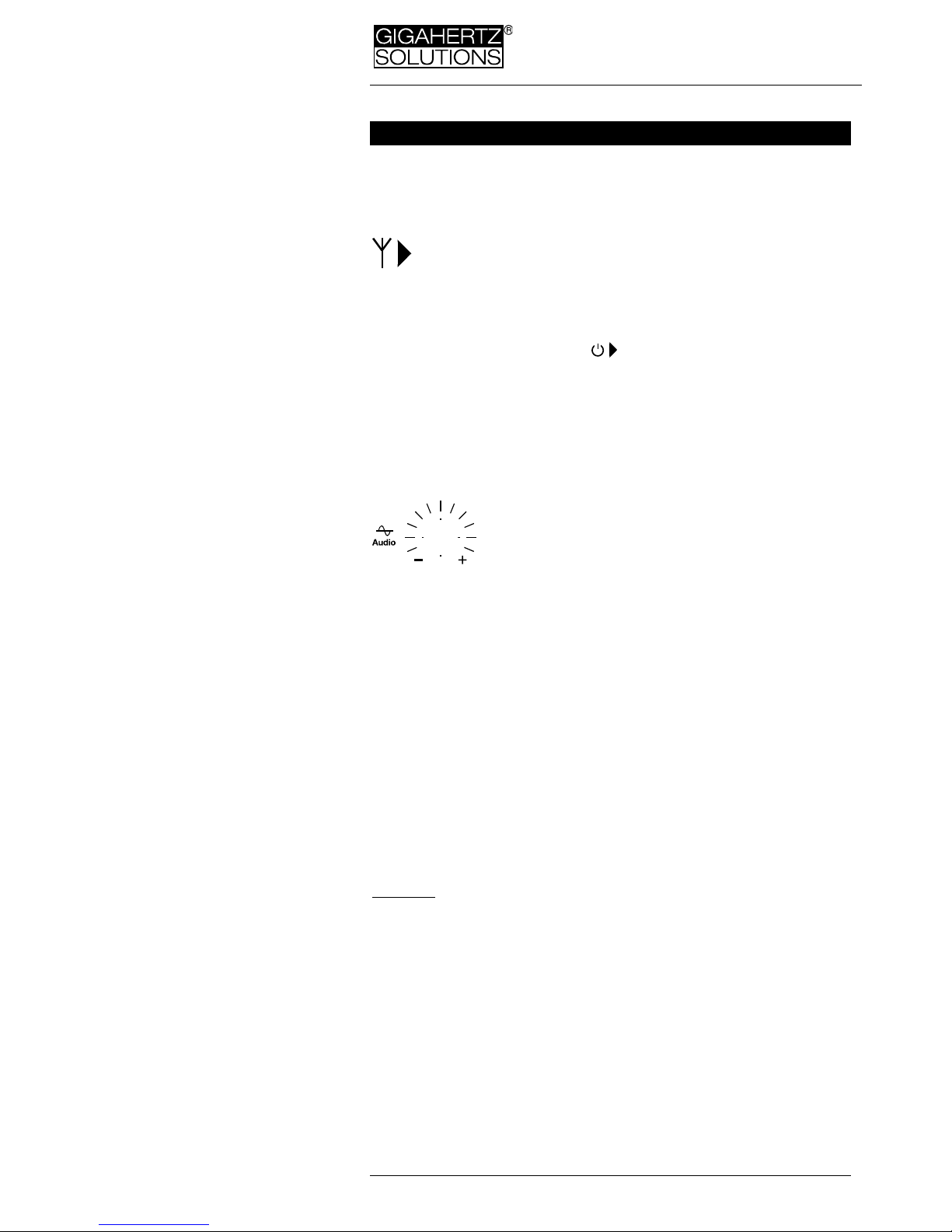

Control Elements and Quick Start Guide

Connecting socket for antenna cable. The anten-

na is inserted into the “cross like” opening at the

front tip of the instrument. Important: Do not bend

the cable too sharply or overtighten the connector

screw!

„Power“ On/Off

switch ( = ”Off“ )

„Signal“ For building biological assessment use „peak“ (= facto-

ry setting in the HF32D). „Peak hold“ simplifies the meas-

urement (HF38B only).

„Range“ Set the sensitivity according to the level of radiation

(HF35C and HF38B only).

Attenuator knob for audio analysis of digital HF

services (HF35C and HF38B only; the HF32D has a “Geiger

counter” effect proportional to the signal)

All meters include an Auto-Power-Off-feature and a Low-Batt

indication.

Introduction to Properties of HF Radiation and

Consequences for their Measurement

Permeation of many materials

In particular for measurements inside of buildings it is important to

know that construction materials are permeable for HF radiation

to a varying degree. Some part of the radiation will also be reflect-

ed or absorbed. Wood, drywall, and wooden window frames, for

example, are usually rather transparent spots in a house.

Polarisation

Most High Frequency radiation (“waves“) is vertically or horizon-

tally polarised. With the antenna attached the meter measures the

vertically polarised component, if the display is positioned hori-

zontally. By rotating the meter around its longitudinal axis you will

be able to pick up any polarisation plane.

Fluctuations with regard to space and time

Reflexions can cause highly localised amplifications (“hot spots”),

in particular inside buildings.

In addition, most transmitters and cellular phones emit with con-

siderably varying power during a given day and in the long term,

depending on local reception and load. Therefore repeat meas-

urements at different times of the day on working days and at

weekends. In addition it may be advisable to repeat them oc-

casionally over the year, as the situation can change over-

night. As an example, a transmitter only needs to be tilted down

by a few degrees in order to cause major changes in exposure

Autres manuels pour HF35C

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Gigahertz Solutions Instrument de mesure

Gigahertz Solutions

Gigahertz Solutions UBB27 Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions HFW35C Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions HF59B Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions NFA 30M Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions ME 3951A Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions NFA 30M Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions NFA 1000 Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions HF59B Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions HF58B Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions HFE35C Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions NFA 400 Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions HF W 35C Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions ME 3030B Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions HF58B Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions HFW59D Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions HFW59D Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions NFA 1000 Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions NFA 30M Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions HF59B Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions HF32D Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions HFW35C Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions ME 3030B Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions HF38B Manuel utilisateur

Gigahertz Solutions

Gigahertz Solutions HF35C Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
