Schüttelapparate - Shakers
3012 / 3014 / 3017 / 3018 / 3020
Seite 7 von 24 Rev.1
Nach dem Einschalten des Fernsteuermodus ist der Regler inaktiv, die Schüttelbewegung ist
abgeschaltet, und der Sollwert ist 0.
Wird ein Sollwert innerhalb der zulässigen Grenzen übermittelt, arbeitet der Schüttelapparat mit der
gewählten Frequenz. Die Funktion des Gerätes stoppt, indem der Sollwert wieder auf 0 gesetzt
wird.
Soll der Schüttelapparat wieder manuell betrieben werden, muss der Fernsteuermodus durch ein
PC-Signal abgeschaltet werden. Das PC-Symbol im Display verschwindet.
4.3.1 Schnittstellenprotokoll
Für den Betrieb der RS 232 Schnittstelle kann jederzeit ein Schnittstellenprotokoll unter Angabe
von Typ und Seriennummer des Schüttelapparates angefordert werden.
4.3.2 Software
Mit dem Programm labworldsoft kann vom PC die Schüttelfrequenz der Schüttelapparate geregelt
werden.
Komplette Messkonfigurationen können mit allen aktuellen Parametern gespeichert werden.
Für unterschiedliche Aufgabenstellungen sind vorkonfigurierte und sofort betriebsbereite
Meßabläufe abrufbar.
Soll- und Istwert der Schüttelfrequenz stehen als Ausgangssignal zur Verfügung. Die Datener-
fassung erfolgt online und ist grafisch oder numerisch darstellbar.
5. Funktionsbeschreibung

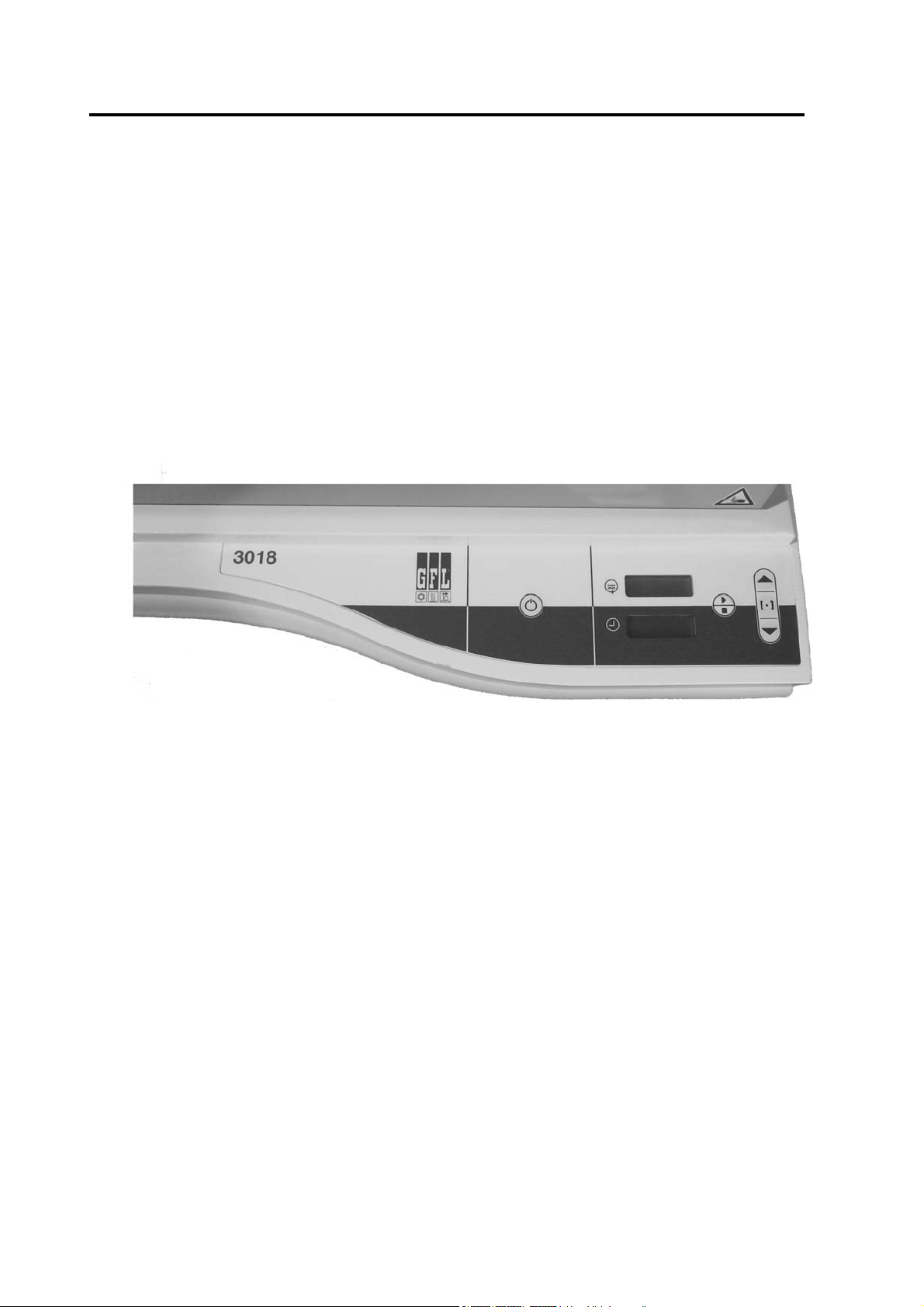

Über einen Mikroprozessor-gesteuerten Regler wird die Schüttelfrequenz des Schüttelapparates in
Dauer- oder zeitbegrenztem Betrieb geregelt. Der Schüttelapparat kann sowohl manuell von der
Armaturentafel als auch ferngesteuert über einen PC betrieben werden.
Alle Gerätetypen werden mit Wechselstrommotoren, die vor Überlastung geschützt sind,
angetrieben. Die Motoren sind lastunabhängig stufenlos einstellbar und laufen geregelt sanft an.
Über eine stabile und verschleißarme mechanische Konstruktion wird das Drehmoment des
Antriebsmotors in der gerätespezifischen Bewegungsart auf den Schütteltisch übertragen.
Die vier Kunststoffzapfen auf dem Schütteltisch dienen zur Befestigung von Zusatzeinrichtungen,
siehe Abschnitt 11 –Zusatzeinrichtungen- dieser Bedienungsanleitung.
6. Wartung, Pflege und Beseitigung von Betriebsstörungen
Achten Sie darauf, dass keine Flüssigkeiten an Kabelver-
bindungen oder ins Innere des elektrischen Gerätes gelangen
können.
Ziehen Sie vor Reinigungsarbeiten und vor dem Öffnen des
Gerätes von einer Elektrofachkraft immer den Netzstecker aus
der Steckdose.
Gefahr des elektrischen Stromschlags !
Austausch der Gerätesicherungen
In einer Schublade unterhalb des Gerätesteckers befinden sich die beiden Sicherungen des
Schüttelapparates. Zur Überprüfung und zum Austausch dieser Sicherungen kann die Schublade,
nach Betätigen der Haltehebel auf beiden Seiten, herausgezogen werden.
Die Sicherungen dürfen nur gegen baugleiche Sicherungen ausgetauscht werden.
Informationen über den eingesetzten Sicherungstyp finden Sie auf dem Schild neben der
Gerätesteckdose und in den Ersatzteillisten.
Betriebsunterbrechungen durch Überlastung und Netzausfall
Bei Überhitzung des Schüttelapparates durch zu hohe Belastung schaltet des Gerät ab. Vorsicht,
nach Abkühlung des Antriebs läuft das Gerät automatisch wieder an.
Nach Ausfall des Stromnetzes läuft der Schüttelapparat nicht wieder von allein an, sondern muss
wie unter Abschnitt 4.2 beschrieben wieder gestartet werden.
