Gerber D150557 Manuel utilisateur

Need Help? In USA Please callour toll-free Customer servicelineat 1-888-328-2383 orWWW.GERBERONLINE.COM for additionalassistance or service.

In CAPlease call our toll-free Customerservicelineat 1-800-487-8372 or WWW.GERBERONLINE.CA foradditionalassistanceorservice.

Besoin d'aide pour? Aux États-Unis, veuillez appeler notre ligne de Service à la clientèle sans frais au 1-888-328-2383 ou de visiter WWW.GERBERONLINE.COM pour obtenir de l'aide ou un service

supplémentaire. Au Canada, veuillez appeler notre ligne de Service à la clientèle sans frais au 1-800-487-8372 ou de visiter WWW.GERBERONLINE.CA pour obtenir de l'aide ou un service supplémentaire.

¿Necesita ayuda? En Estados Unidos, favor de llamar a nuestra línea de servicio al cliente gratuita al 1-888-328-2383 o visitenos en WWW.GERBERONLINE.COM para obtener asistencia o servicio

adicional. En Canada, favor de llamar a nuestra línea de servicio al cliente gratuita al 1-800-487-8372 o visitenos en WWW.GERBERONLINE.CA para obtener asistencia o servicio adicional.

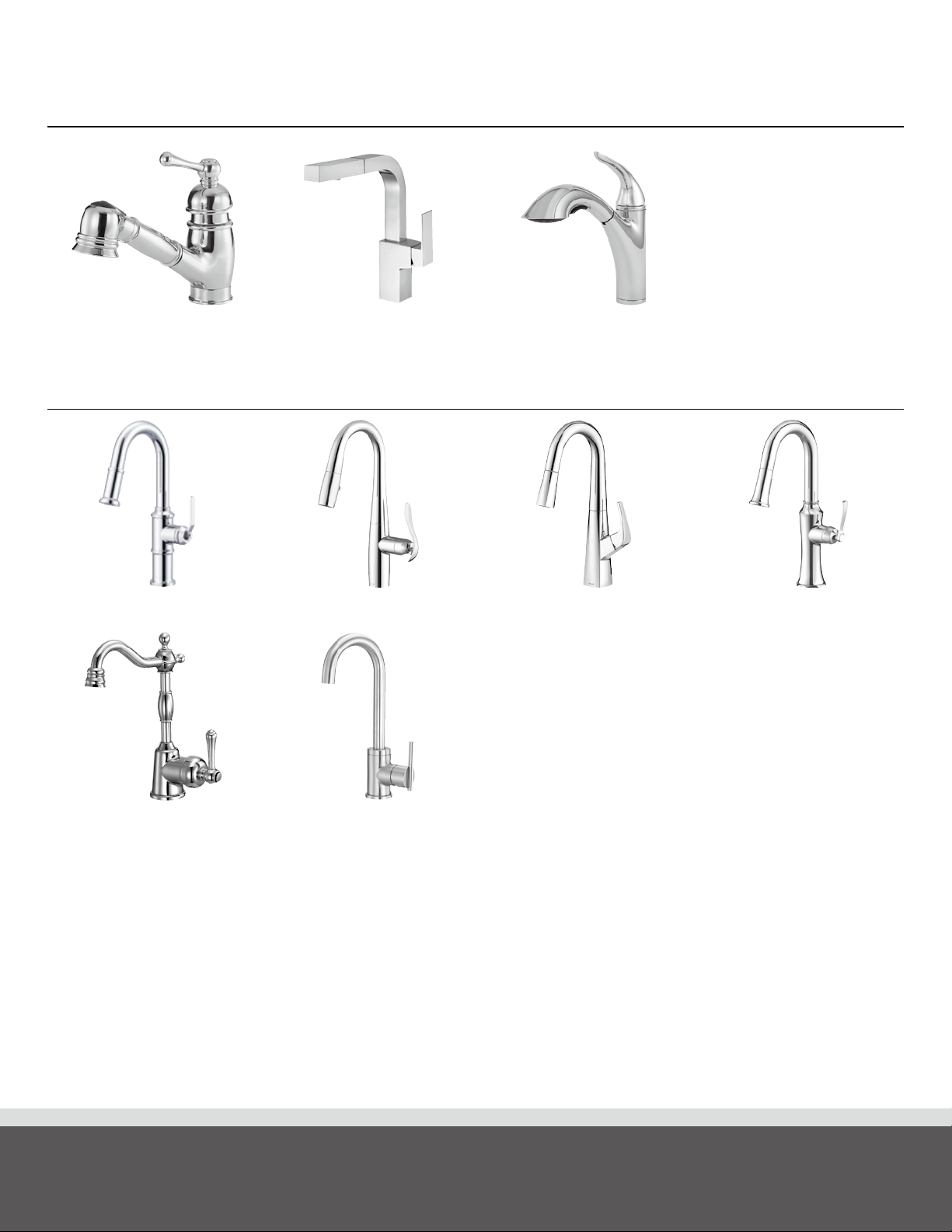

Single Handle Pull-Down Kitchen Faucet / Robinet de cuisine à simple poihnée avec douchette

retractable / Grifo de cocina abatible de una manija

D454437 D455237 D454058 D454418/D454018

D454422 D454428/D454028 D457230 D455258

D454411/D454011 D455557/D454057

Single Handle Kitchen Faucet

Robinet de cuisine à une manette

Grifo de cocina con una manija

Maintenance

Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically

with a soft cloth.Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.

Warranty Registration:

Please log on to gerberonline.com to register your product today.

Single Handle Pull-Out Kitchen Faucet / Robinet d'évier extensible à une manette / Grifo

monobloque de una manija para cocina

D457614 D404562 D455221

Single Handle Bar Faucet / Robinet à poignée latérale simple en forme de barre / Grifo de

barra de una manija

D150537 D150511/D150611 D150518 D150528

D150557 D150558

Entretien

Votre nouveau robinet est conçu pour fonctionner sans problème, des années durant. Nettoyez-le périodiquement avec un chiffon doux pour qu’il conserve la même apparence qu’à l’état neuf. Évitez

les nettoyants abrasifs, la laine d’acier et les produits chimiques forts puisqu’ils endommageront le fini et rendront votre garantie nulle.

Enregistrement de la garantie:

veuillez vous connecter sur

gerberonline.com pour enregistrer votre produit aujourd'hui.

Mantenimiento

Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva limpiándolo periódicamente con un paño suave. Evite limpiadores abrasivos, estropajo

de acero y químicos cáusticos porque deslustrarán el acabado y anularán la garantía.

Registro de la garantía:

por favor ingrese para gerberonline.com para registrar su producto en la actualidad.

Tools You Will Need

Outils dont vous aurez besoin

Herramientas Necesarias

(2) Adjustable wrenches Silicone sealant Phillips screwdriver

(2) Clés à molette Enduit d'étanchéité au silicone Tournevis Phillips

(2) Llave ajustables Sellador de silicona Destornillador cruciforme

Before Your Installation

Avant l’installation

Antes de Instalar

Check the local plumbing code requirements before installation.

Vérifier les exigences du code de la plomberie qui s’applique avant de

procéder à l’installation.

Antes de la instalación, consulte las exigencias del código local de plomería.

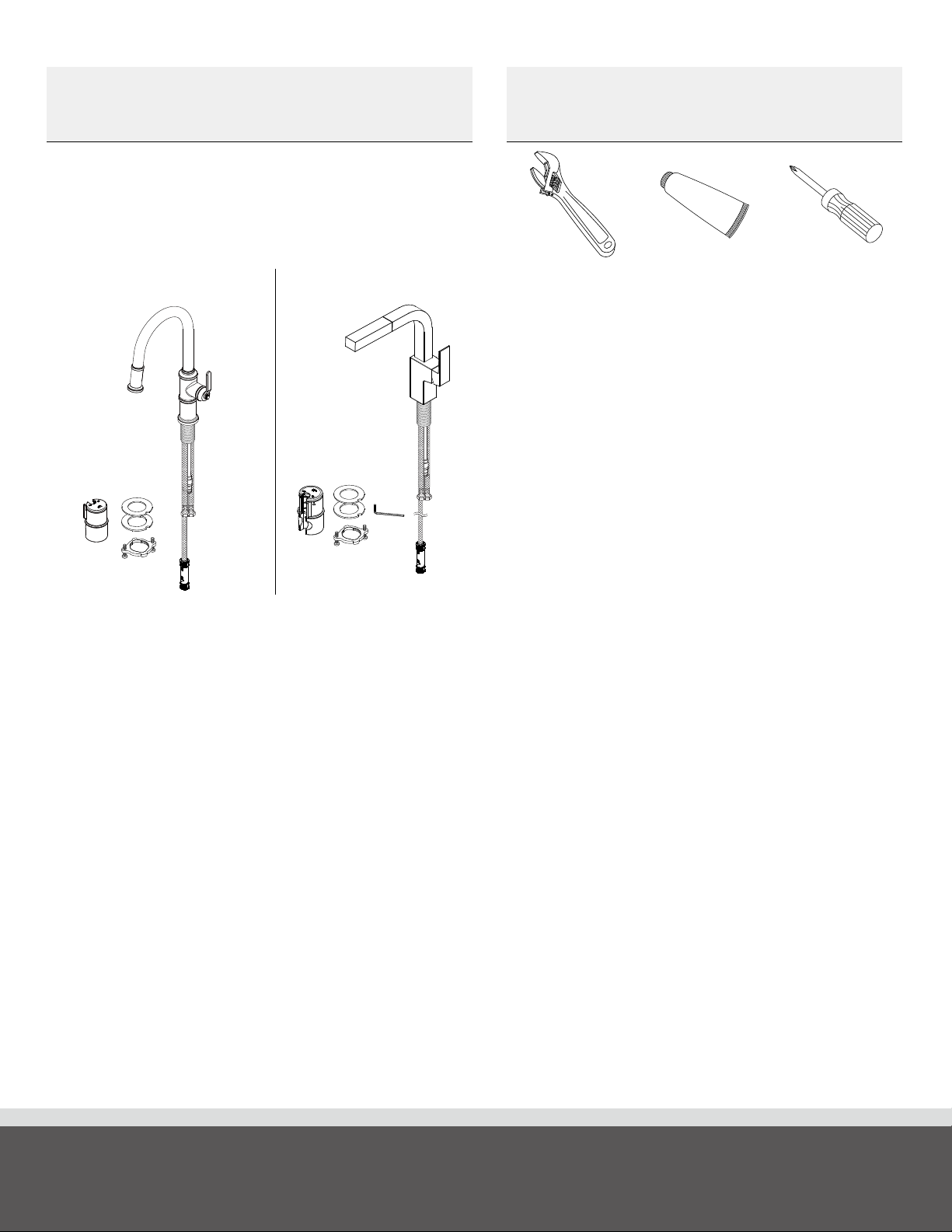

Check to make sure you have the following parts indicated below:

Vérifier pour vous assurer que vous possédez les pièces au bas:

Verifique que tenga todas las partes indicadas:

Single Handle Pull-Out Kitchen Faucet / Robinet d'évier extensible à une manette / Grifo

monobloque de una manija para cocina

D457614 D404562 D455221

Single Handle Bar Faucet / Robinet à poignée latérale simple en forme de barre / Grifo de

barra de una manija

D150537 D150511/D150611 D150518 D150528

D150557 D150558

Maintenance

Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically

with a soft cloth.Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.

Warranty Registration:

Please log on to gerberonline.com to register your product today.

Faucet Installation Procedures / Procédures d’installation du robinet / Instalación del Grifo

Gerber always recommends that plumbing products be installed by a licensed professional.

Gerber recommande que les articles de plomberie soient toujours installés par un professionnel qualifié.

Gerber aconseja siempre que sea un profesional autorizado quien instale los productos de plomería.

1. Shut off the main water supply before installation by turning the valves

clockwise.

Fermez l'alimentation principale en eau avant l'installation en tournant les

valves d'alimentation dans le sens horaire.

Antes de realizar la instalación, cierre el suministro principal de agua

girando las válvulas en sentido horario.

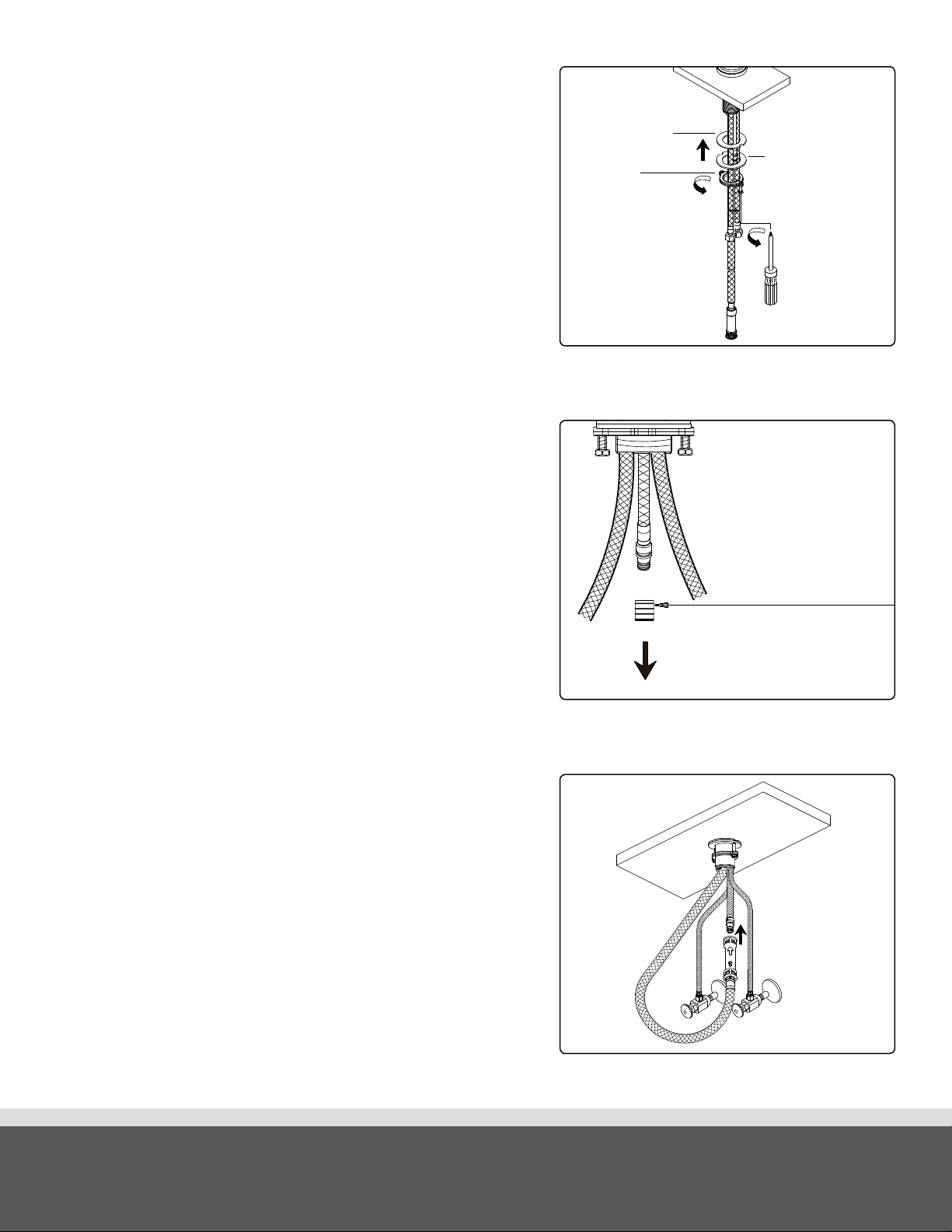

2. Install faucet body through top of sink. If your sink has three holes in the

deck, refer to drawing 2-2, install the faucet using the optional deck plate.

Installer le robinet dans le trou en haut de l’évier. Si l’évier a trois trous,

se reporter à l'illustration 2-2. Installer le robinet avec placa de soporte

opcional .

Instale el cuerpo del grifo desde la parte de arriba del fregadero. Si su

fregadero tiene tres agujeros en el soporte, consulte la ilustración 2-2, e

instale el grifo utilizando la cubierta del applique facultative .

2-1

2-2

Entretien

les nettoyants abrasifs, la laine d’acier et les produits chimiques forts puisqu’ils endommageront le fini et rendront votre garantie nulle.

Enregistrement de la garantie:

veuillez vous connecter sur

gerberonline.com pour enregistrer votre produit aujourd'hui.

Mantenimiento

Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva limpiándolo periódicamente con un paño suave. Evite limpiadores abrasivos, estropajo

de acero y químicos cáusticos porque deslustrarán el acabado y anularán la garantía.

Registro de la garantía:

por favor ingrese para gerberonline.com para registrar su producto en la actualidad.

5. Install the quick connect hose assembly by following these simple steps:

A. Push the quick connect housing firmly upwards onto the outlet hose

until a ‘click ’ is heard.

B. Pull down on the quick connect housing. If you cannot pull housing

off, the quick connect is secure.

For future reference (C): Push up housing tight to clip. While holding

assembly together, pull down the complete assembly to release from

outlet hose.

Note: Please make sure the spray hose does not interwork with other

pipes. Refer to the following link to see video instructions on the

proper installation: http://www.gerberonline.ca/quick-connect/

3. From underneath the sink, install the mounting hardware onto the valve

shank. Use the phillips screwdriver for final tightening after the body is

aligned.

Sous l’évier, installer le matériel de fixation sur la tige de robinet. Employer

un tournevis Phillips pour effectuer le serrage final lorsque le corps est

bien placé.

Instale las piezas de montaje en el vástago de la válvula por la parte de

abajo del fregadero. Utilice un destornillador phillips para apretar al final,

una vez que esté alineado el cuerpo.

4. Remove the plastic seal cover from the outlet port prior to pushing the

hose adapter onto the same port.

Enlever le capuchon de plastique sur l'orifice de sortie avant de pousser

en place l’adaptateur du tuyau.

Quite la cubierta obturadora de plástico de la conexión de salida antes de

presionar el adaptador de manguera contra la misma conexión.

Metal Washer/

Arandela de metal/

Rondelle en métal

Rubber Washer/

Arandela de goma/

Rondelle étanche

Lock Nut/

Contratuerca/

Écrou de blocage

Plastic Seal Cover

Aapuchon de plastique

Cubierta obturadora de plástico

Maintenance

Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically

with a soft cloth.Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.

Warranty Registration:

Please log on to gerberonline.com to register your product today.

Clip/

Seguro/

Anneau de ﬁxation

Housing/

Receptáculo/

Boîtier

Tube/

Tubo/

Tuyau

5A/5B

5. Installation des raccords rapides, pour installer les connecteurs rapides,

suivre les étapes ci-dessous:

A. Enfoncer fermement le boîtier du connecteur rapide sur le boyau

d’évacuation jusqu’à ce qu’un ‘clic’ se fasse entendre.

B. Tirer sur le boîtier du connecteur rapide pour vérifier qu’il est fixé

solidement.

Pour référence future (C): Pousser le boîtier contre la fixation. Tenir

le tout et le tirer vers le bas pour dégager les connecteurs du boyau

d’évacuation.

Remarque: Assurez-vous que le flexible d'arrosoir ne s'entremêle pas

avec d'autres tuyaux. Reportez-vous au lien suivant pour visionner une

vidéo informative montrant l'installation appropriée des pièces : http://

www.gerberonline.ca/quick-connect/

Instale el conjunto de la manguera de conexión rápida, para instalar los

empalmes rápidos, siga estas indicaciones:

A. Empuje firmemente hacia arriba la conexión rápida en el tubo del

manguera de dalida hasta que oiga un ‘clizc’.

B. Tire de la conexión rápida hacia abajo. Si no consigue sacarla, la

conexión rápida está bien instalada.

Para futuras consultas (C): Empuje la conexión rápida hacia arriba

apretando el clip. Sujete el conjunto y tire hacia abajo para sacarlo del

tubo del manguera de dalida

Nota: verifique que la manguera no se enrede con las demás tuberías.

Si desea ver un video con instrucciones para una correcta instalación,

visite: http://www.gerberonline.ca/quick-connect/

6. Attach the metal Grip Lock™ weight to the desired height on the hose for

best retraction. Adjust accordingly until the preferred retraction is found.

Fixez le poids métallique à la hauteur souhaitée sur le flexible afin

d'obtenir une rétraction optimale. Ajustez la position du poids jusqu'à ce

que la rétraction fonctionne de la façon souhaitée.

Coloque el peso metálico sobre la manguera a la altura que desee para

obtener una óptima retracción. Ajústelo según corresponda, hasta

encontrar la mejor posición de retracción.

Entretien

les nettoyants abrasifs, la laine d’acier et les produits chimiques forts puisqu’ils endommageront le fini et rendront votre garantie nulle.

Enregistrement de la garantie:

veuillez vous connecter sur

gerberonline.com pour enregistrer votre produit aujourd'hui.

Mantenimiento

Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva limpiándolo periódicamente con un paño suave. Evite limpiadores abrasivos, estropajo

de acero y químicos cáusticos porque deslustrarán el acabado y anularán la garantía.

Registro de la garantía:

por favor ingrese para gerberonline.com para registrar su producto en la actualidad.

7. Slip the coupling nut onto the inlet port and tighten with a wrench.

Glissez l'écrou de raccordement sur l'orifice d'entrée et serrez-le à l'aide

d'une clé.

Cierre el suministro principal de agua girando las válvulas en sentido

horario.

8. After installing the faucet, remove the spray head from the hose. Turn on

the hot and cold water and flush the faucet. After flushing, replace the

spray head.

Note: Remember to install the seal before screwing the spray head on.

Una vez instalado el grifo, retire de la manguera la cabeza del rociador.

Abra el agua caliente y el agua fría y enjuague el grifo. Cuando lo

hayaenjuagado, vuelva a colocar la cabeza del rociador en su sitio.

Nota: No olvide instalar el sello antes de enroscar la cabeza del

rociador.

Una vez instalado el grifo, retire de la manguera la cabeza del rociador.

Abra el agua caliente y el agua fría y enjuague el grifo. Cuando lo

hayaenjuagado, vuelva a colocar la cabeza del rociador en su sitio.

Nota: No olvide instalar el sello antes de enroscar la cabeza del

rociador.

Maintenance

Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically

with a soft cloth.Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.

Warranty Registration:

Please log on to gerberonline.com to register your product today.

Trouble-Shooting / Dépannage / Guía de Solucionar Problemas

If you've followed the instructions carefully and your faucet still does not work properly, take these corrective

steps.

Si vous avez suivi attentivement les instructions et que votre robinet ne fonctionne toujours pas correctement,

apporter les correctifs suivants.

Si usted ha seguido las instrucciones cuidadosamente y su grifo todavía no funciona correctamente, sigue

estos pasos correctivos.

Problem/Problˇme/Problema Cause/Causa/Cause Action/Correctif/Soluci n

Leaks underneath handle. Lock nut or trim cap have come loose.

O-ring is dirty or damaged.

Tighten the lock nut or trim cap.

Clean or replace o-ring.

Fuites sous la manette. La écrou de blocage ou le capuchon de

garniture est desserré. Le joint torique est

sale ou endommagé.

Serrer la écrou de blocage ou le capuchon de

garniture. Nettoyer ou remplacer le joint torique.

Goteo debajo de la manija. El contratuerca o la tapa ornamental

se han suelto. Empaque circular está sucio

o dañado.

Aprieté el contratuerca o la tapa ornamental.

Limpie o cambie el empaque circular.

Aerator leaks or has an inconsistent water flow

pattern.

Aerator is dirty or misfitted. Unscrew the aerator to check rubber packing or

replace the aerator.

Le brise-jet fuit ou la diffusion des jets qui s’en

écoulent n’est pas uniforme.

Le brise-jet est mal ajusté ou sale. Dévisser le brise-jet pour vérifier le joint en

caoutchouc. Réassembler le brise-jet.

El aireador gotea o el chorro de agua está

irregular.

El aireador está sucio o mal puesto. Destornille el aireador para chequear el empaque

de caucho. Vuelva a instalar el aireador.

Water will not shut off completely. Dirty or worn out plastic washer in the cartridge. Remove handle and cartridge to check if ceramic

disk is damage permanently or dirty. Re-install

cartridge.

L’eau ne cesse pas complètement de couler. La rondelle de plastique de la cartouche est sale

ou usée.

Enlever la manette et la cartouche pour vérifier si

le disque de céramique est sale ou définitivement

endommagé. Réinstaller la cartouche.

El agua no se cierra completamente. La arandela de goma del cartucho está sucia o

desgastada.

Quite la manija y el cartucho para revisar si el

disco de cerámica está dañado o sucio. Reinstalé

el cartucho.

Autres manuels pour D150557

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Gerber Équipements de cuisine et de salle de bain

Gerber

Gerber 40-023 Manuel utilisateur

Gerber

Gerber 40-025 Manuel utilisateur

Gerber

Gerber C0-44-333 Manuel utilisateur

Gerber

Gerber Danze D454410 Manuel utilisateur

Gerber

Gerber 0043341 Manuel utilisateur

Gerber

Gerber C0-44-105 Manuel utilisateur

Gerber

Gerber D424458 Guide de référence

Gerber

Gerber C4-44-050-61 Manuel utilisateur

Gerber

Gerber D455237 Manuel utilisateur

Gerber

Gerber G0040100 Manuel utilisateur

Gerber

Gerber D401157 Manuel utilisateur

Gerber

Gerber Maxwell SE 43-153 Manuel utilisateur

Gerber

Gerber 44-440 Manuel utilisateur

Gerber

Gerber 0040110 Series Manuel utilisateur

Gerber

Gerber 43-071-61 Manuel utilisateur

Gerber

Gerber D454419 Manuel utilisateur

Gerber

Gerber G9-313 Manuel utilisateur

Gerber

Gerber 0040151 Manuel utilisateur

Gerber

Gerber G0042630 Manuel utilisateur

Manuels Équipements de cuisine et de salle de bain populaires d'autres marques

Grohe

Grohe BRIDGEFORD 33 870 Manuel utilisateur

Hans Grohe

Hans Grohe Zenio Metro 31811000 Manuel utilisateur

Gröne

Gröne Zedra 32 555 Manuel utilisateur

Transform

Transform QL045 Manuel utilisateur

Sanela

Sanela SLU 09PTB Manuel utilisateur

Glacier bay

Glacier bay FP4A0052BNV Instructions de montage

Lefroy Brooks

Lefroy Brooks C1-1400 Instructions de montage

Grohe

Grohe Rapido E Manuel utilisateur

Danze

Danze D302455 Manuel utilisateur

Waterworks

Waterworks CEKM30 Feuille d'instructions

Helvex

Helvex Omega TV-298 Manuel utilisateur

Tribata.

Tribata. GEORGIAN G5393 Manuel utilisateur

Alpha Bidet

Alpha Bidet Alpha One Manuel utilisateur

InSinkErator

InSinkErator H/HC3300 Manuel d'installation

Clou

Clou Xo type 1 Manuel utilisateur

Kohler

Kohler Contra 26448T-4 Manuel utilisateur

Grohe

Grohe Bridgeford 20 158 Manuel utilisateur

Hans Grohe

Hans Grohe Croma Select S 180 Showerpipe EcoSmart... Manuel utilisateur
