Gerber 40-025 Manuel utilisateur

40-025

40-024

40-028

Abastecimiento de agua cerrado.

Couper l’alimentation en eau.

fitting.

Sustituyendo una instalación existente, quite el

montaje viejo.

Si remplaçant une installation existante, enlevez

le vieux raccord.

Fregadero limpio en toda superficie para su nueva

instalación.

Nettoyer les surfaces de montage de lavabo pour

votre nouvelle installation.

• Shut off the water supply.

remove the old

Clean the sink mounting surfaces for your new

fitting

•

Faucet Installation Procedures/Instalación del Grifo/Procédures d’installation du robinet

Figure 1

Figure 2

Shut off the main water supply before installation.

Cierre el suministro de agua antes de instalar.

Couper l’alimentation d’eau principale avant l’installation.

3. Apply the pipe tape to the threads of

the inlet ports.

Aplique cinta de teflón a las roscas de las entra-

das.

Appliquer du ruban pour tuyau sur les filets des

orifices d’entrée.

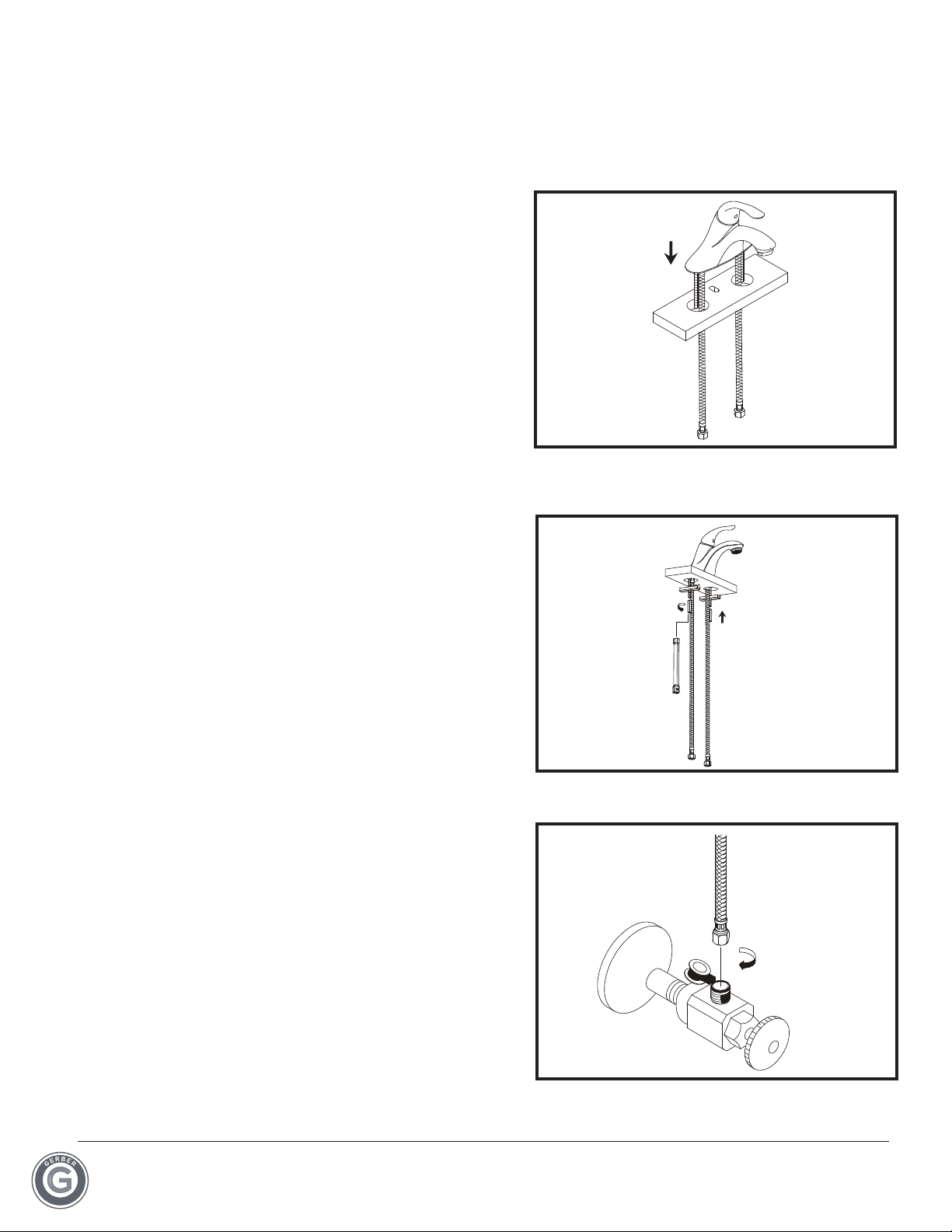

1. Install the faucet through the holes.

Instale el grifo a través del orificios de montaje.

Insérer le robinet dans les trous de montage

Figure 3

2. Attach the U washer onto the threaded rods. Then

use a wrench tighten the nuts.

Ponga la arandela en U en las varillas roscadas.

A continuación, utilice una llave para apretar las

tuercas.

Fixer la rondelle en U aux tiges filetées. Serrer

ensuite les écrous avec une clé.

Figure 4

Figure 5

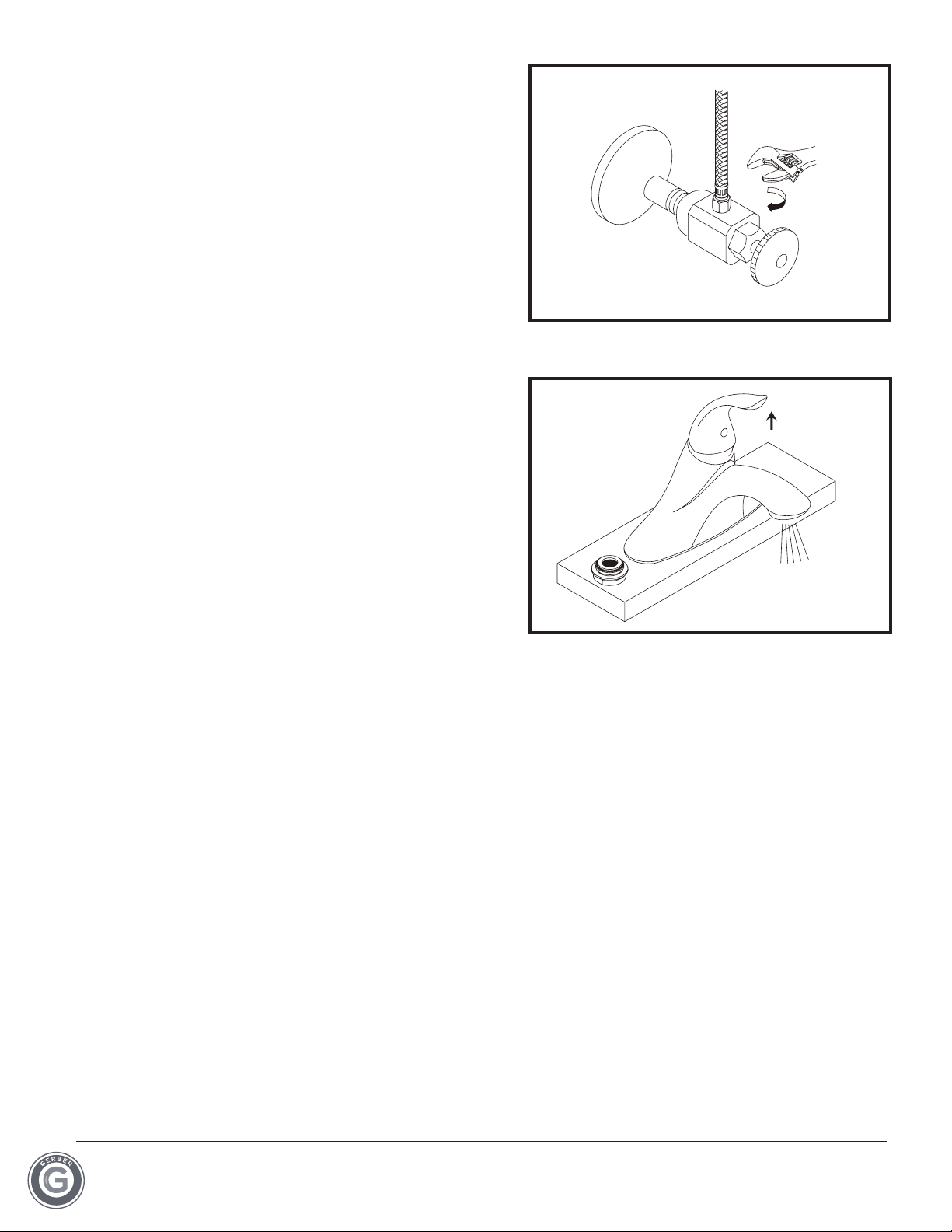

Tighten the end of shank with a wrench and slip

the coupling nut onto the inlet port.

Apriete la punta de la rosca con la llave y deslice

la tuerca de conexión sobre las entradas.

Serrer l’extrémité de la tige à l’aide de la clé et

glisser l’écrou de raccord sur l’orifice d’entrée.

5. After installing the faucet, remove the aerator and

turn on the water to remove any left over debris.

Re-assemble the aerator.

Después de instalar el grifo, remueva el aireador

y abra el paso del agua para remover cualquier

residuo. Vuelva a armar el aireador.

Après avoir terminé l’installation du robinet,

enlever le brise-jet, puis ouvrir le robinet pour que

l’eau évacue tout débris pouvant se trouver à

l’intérieur. Réassembler le brise-jet.

Touch Down Drain Installation Instructions / Instrucciones para la instalación del

desagüe touch down / Instructions d’installation de la bonde de vidange manuelle

Figure (1)

Check to make sure you have the following parts indicated

below:

Veriﬁque que tenga todas las partes indicadas:

Vériﬁer pour vous assurer que vous possédez les pièces au

bas :

1. Stopper / Parador / Tampon

2. Cartridge / Cartucho / Cartouche

3. Drain collar / Boca de desagüe / Collet de renvoi

4. Rubber washer / Arandela de goma / Rondelle de caoutchouc

5. Friction ring / Arandela de cierre / Anneau de friction

6. Lock nut / Contratuerca / Écrou de blocage

7. Tail piece / Pieza contrapunta / About

Remove the rubber washer (4), friction ring (5) and lock

nut (6) from the drain assembly.

Quite la arandela de goma (4), el anillo de rozamiento

(5) y la contratuerca (6) del conjunto de desagüe.

Enlever la rondelle de caoutchouc (4), la rondelle à

friction (5) et l’écrou de blocage (6) du renvoi.

For drain cartridge replacement or cleaning

Para sustituir o limpiar el cartucho de desagüe

Pour remplacer ou nettoyer la cartouche de renvoi

Remove the cartridge (2) from the drain:

Reinstall the cartridge (2) into the drain collar, thread

on the stopper cap.

Trouble-Shooting/Guía de Solucionar Problemas/Dépannage

If you've followed the instructions carefully and your faucet still does not work properly, take these

corrective steps.

Si usted ha seguido las instrucciones cuidadosamente y su grifo todavía no funciona correctamente, sigue

estos pasos correctivos.

Si vous avez suivi attentivement les instructions et que votre robinet ne fonctionne toujours pas

correctement, apporter les correctifs suivants.

Problem/Problema/Problème Cause/Causa/Cause Action/Solución/Correctif

Leaks underneath handle.

Goteo debajo de la manija.

Fuites sous la manette.

Adjusting ring or cap has come loose.

El anillo de ajuste o la cubierta se han

suelto.

La bague de réglage ou le capuchon

est desserré.

Remove handle and tighten adjusting ring

or cap.

Quite la manija y apriete el anillo de ajuste

o tapón.

Enlever la manette et serrer la bague de

réglage ou le capuchon.

Aerator leaks or has an inconsistent

water flow pattern.

El aireador gotea o el chorro de agua

está irregular.

Le brise-jet fuit ou la diffusion des jets

qui s’en écoulent n’est pas uniforme.

Aerator is dirty or misfitted.

El aireador está sucio o mal puesto.

Le brise-jet est mal ajusté ou sale.

Unscrew the aerator to check rubber

packing or replace the aerator.

Destornille el aireador para chequear el empaque

de caucho. Vuelva a instalar el aireador.

Dévisser le brise-jet pour vérifier le joint en

caoutchouc ou remplacer le brise-jet.
