Geberit MFP 2 Manuel utilisateur

%&&/'3*5/-&415%"/047

MFP 2

OPERATION MANUAL

BETRIEBSANLEITUNG

MANUEL DʼUTILISATION

ISTRUZIONI DI FUNZIONAMENTO

Deutsch ........................................................................................................................... 4

English............................................................................................................................. 18

Français........................................................................................................................... 31

Italiano............................................................................................................................. 45

Nederlands ...................................................................................................................... 59

Español ........................................................................................................................... 73

Português ........................................................................................................................ 87

Dansk .............................................................................................................................. 101

Norsk ............................................................................................................................... 115

Svenska........................................................................................................................... 129

27021600880296075-1 © 02-2018

968.243.00.0 (00) 3

DE Allgemeine Hinweise

Hinweis zur diesem Dokument

Die Originalbetriebsanleitung wurde in Deutsch erstellt. Bei allen weiteren Sprachen handelt

es sich um Übersetzungen der Originalbetriebsanleitung.

Grundlegende Sicherheitshinweise

Bestimmungsgemässe Verwendung

Das Geberit Pressgerät dient ausschliesslich dazu, Rohre und

Pressfittings der Geberit Presssysteme zu verpressen.

Dabei dürfen nur Geberit Pressaufsätze (Pressbacken,

Pressschlingen, Zwischenbacken) verwendet werden, die mit dem

Kompatibilitätskennzeichen gekennzeichnet sind.

Folgende Dimensionen der Geberit Presssysteme dürfen verpresst

werden:

•

Geberit Mapress Presssystem bis Dimension 66,7mm

•

Geberit Mepla Presssystem alle Dimensionen

•

Geberit Volex Presssystem alle Dimensionen

Das Geberit Pressgerät ist ausschliesslich für den Einsatz gemäss

dieser Betriebsanleitung bestimmt. Andere Verwendungen gelten als

nicht bestimmungsgemäss und können zu schweren Verletzungen

oder zum Tod führen.

Das Geberit Pressgerät ist nicht bestimmt für:

•

Aufnahme von Pressaufsätzen anderer Hersteller

•

Verwendung ohne eingesetzte Pressaufsätze

Das Geberit Pressgerät zusammen mit Geberit Pressaufsätzen ist

nicht bestimmt für:

•

Verpressen von anderen Gegenständen als in der Betriebsanleitung

beschrieben, insbesondere von Rohren und Pressfittings anderer

Hersteller

427021600880296075-1 © 02-2018

968.243.00.0 (00)

Qualifikation der Benutzer

Ohne geeignete Ausbildung können Benutzer die Gefährdungen, die

vom Geberit Pressgerät ausgehen, nicht erkennen und nicht richtig

einschätzen. Dadurch können sie sich selbst oder andere Personen

schwer verletzen.

•

Das Geberit Pressgerät darf nur von Fachkräften für

Rohrleitungsinstallationen verwendet werden.

•

Benutzer müssen mit den landesspezifischen

Sicherheitsvorschriften vertraut sein und diese anwenden.

•

Benutzer, die zum ersten Mal mit dem Geberit Pressgerät arbeiten,

müssen sich den sicheren Umgang von einem Fachkundigen

erklären lassen oder an einem Fachlehrgang teilnehmen.

27021600880296075-1 © 02-2018

968.243.00.0 (00) 5

Hinweise und Anleitungen befolgen

WARNUNG

Verletzungsgefahr durch Unachtsamkeit und

unsachgemässen Umgang

▶

Arbeitsbereich sauber und aufgeräumt halten.

▶

Kinder und andere Personen während der Benutzung des

Werkzeugs fernhalten.

▶

Werkzeug ausserhalb der Reichweite von Kindern in einem

verschlossenen Raum aufbewahren.

▶

Aufmerksam und mit Vernunft arbeiten.

▶

Für sicheren Stand sorgen und abnormale

Körperhaltungen vermeiden.

▶

Werkzeug nicht bei Müdigkeit oder unter Einfluss von

Alkohol, Drogen oder Medikamenten betreiben.

▶

Lange Haare, Kleidung und Handschuhe von beweglichen

Werkzeugteilen fernhalten.

WARNUNG

Lesen Sie alle Sicherheitshinweise, Anweisungen,

Bebilderungen und technischen Daten, mit denen dieses

Gerät versehen ist.

Versäumnisse bei der Einhaltung der nachfolgenden

Anweisungen können schwere Verletzungen verursachen.

▶

Bewahren Sie alle Sicherheitshinweise und Anweisungen

für die Zukunft auf.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und

Anweisungen können Verletzungen verursachen.

•

Vor Inbetriebnahme alle Sicherheitshinweise und Anweisungen des

Geberit Pressgeräts und der Geberit Pressbacke lesen und

beachten.

•

Sicherheitshinweise der zu verwendenden Verbrauchsmittel lesen

und beachten.

•

Alle Sicherheitshinweise und Anweisungen für zukünftigen

Gebrauch aufbewahren.

627021600880296075-1 © 02-2018

968.243.00.0 (00)

Gefahr durch defekte Geberit Pressaufsätze vermeiden

Geberit Pressaufsätze (Pressbacken, Pressschlingen,

Zwischenbacken) sind beim Pressvorgang grossen Kräften

ausgesetzt und nutzen sich ab. Die Verwendung abgenutzter oder

beschädigter Pressaufsätze kann zu schweren Verletzungen oder

zum Tod durch wegfliegende Bruchstücke führen.

•

Pressaufsätze nur in technisch einwandfreiem Zustand verwenden.

•

Wartungsintervalle einhalten.

•

Pressaufsätze regelmässig vor und nach jedem Einsatz auf Mängel

und Beschädigungen prüfen. Auf Materialrisse in Presskontur und

am Flansch prüfen.

•

Bei Materialrissen gesamten Pressaufsatz nicht mehr verwenden.

Beschädigung der Geberit Pressaufsätze durch fehlerhafte

Verpressung vermeiden

WARNUNG

Verletzungsgefahr durch Verwendung falscher

Pressaufsätze

▶

Nur Pressaufsätze verwenden, die dem Durchmesser der

zu verarbeitenden Pressfittings entsprechen.

Geberit Pressaufsätze können durch fehlerhafte Verpressung oder

Verwendung beschädigt werden, beispielsweise durch das

Mitverpressen von Fremdkörpern.

•

Nur Geberit Pressaufsätze verwenden, die mit dem

Kompatibilitätskennzeichen gekennzeichnet sind.

•

Pressaufsatz auf dem Pressfitting nicht verkanten.

•

Bei Verdacht auf Beschädigung des Pressaufsatzes den

Pressaufsatz ersetzen und den beschädigten Pressaufsatz von

einer autorisierten Fachwerkstatt prüfen lassen.

Persönliche Schutzausrüstung verwenden

Ohne geeignete Schutzausrüstung können Personen durch

wegfliegende Bruchstücke der Geberit Pressaufsätze schwer verletzt

oder getötet werden.

•

Während des Pressvorgangs Schutzhelm und Schutzbrille tragen.

27021600880296075-1 © 02-2018

968.243.00.0 (00) 7

Wartung und Reparaturen nur durch Fachwerkstätten

WARNUNG

Verletzungsgefahr durch austretendes Hydrauliköl

▶

Austretendes Hydrauliköl sofort entfernen.

▶

Bei Hautkontakt mit Hydrauliköl die betroffenen Stellen

sofort mit Wasser und Seife gründlich reinigen.

▶

Hydrauliköl in Augen oder Mund sofort mit Wasser

ausspülen und einen Arzt aufsuchen.

▶

Presswerkzeug bei Undichtheiten nicht mehr benutzen und

einer autorisierten Fachwerkstatt zukommen lassen.

Geberit Pressgeräte und Geberit Pressaufsätze, die nicht oder nicht

fachgerecht gewartet sind, können schwere Unfälle verursachen.

•

Den Zeitpunkt der nächsten Wartung, der auf der Serviceplakette

angegeben ist, zwingend einhalten.

•

Wartung und Reparaturen nur durch autorisierte Fachwerkstätten

durchführen lassen.

•

Pressgerät und Pressaufsätze vorschriftsgemäss warten. →Siehe

„Wartungsregeln“, Seite16.

827021600880296075-1 © 02-2018

968.243.00.0 (00)

Symbolerklärung

Symbole in der Anleitung

Symbol Bedeutung

WARNUNG

Kennzeichnet eine Gefahr, die zum Tod oder zu

schwerer Verletzung führen kann, wenn sie nicht

vermieden wird.

VORSICHT

Kennzeichnet eine Gefahr, die zu Verletzungen

führen kann, wenn sie nicht vermieden wird.

ACHTUNG

Kennzeichnet eine Gefahr, die zu Sachschäden

führen kann, wenn sie nicht vermieden wird.

Weist auf eine wichtige Information hin.

Kompatibilitätskennzeichen: Nur Pressaufsätze mit

einem dieser Zeichen sind mit dem Pressgerät

kompatibel.

Symbole auf dem Presswerkzeug

Symbol Bedeutung

Gefahr durch wegfliegende Bruchstücke.

Sicherheitshinweise und Betriebsanleitung vor

Inbetriebnahme und Benutzung des Geräts lesen.

Serviceplakette: Gibt den Zeitpunkt der nächsten

Wartung an.

Kompatibilitätskennzeichen: Pressaufsätze mit

diesem Zeichen sind mit dem Pressgerät

kompatibel.

27021600880296075-1 © 02-2018

968.243.00.0 (00) 9

DE Produktbeschreibung

Aufbau und Funktion

Das Geberit Presswerkzeug MFP 2 besteht aus:

• Pressgerät mit Betriebsanleitung

• Pressbacken mit Kompatibilitätskennzeichen oder Zwischenbacken und Pressschlingen mit

Kompatibilitätskennzeichen

• Transporttasche

Die Ausstattung kann je nach Lieferumfang variieren.



Pos.-Nr.

Bezeichnung Funktion/Beschreibung

1 Griff Durch Drehen des Griffs wird das Hydraulikventil geöffnet

oder geschlossen.

2 Pumpenhebel Durch Betätigen des Pumpenhebels, abwechselnd nach

oben und nach unten, wird verpresst.

3 Drehbarer Presskopf Um 180° drehbar. Lässt sich nur vor dem Verpressen dre-

hen.

4 Pressaufsatz

• Pressbacke oder Pressschlinge mit Zwischenbacke

entspricht dem Durchmesser des Pressfittings.

• Nur Pressaufsätze mit dem Kompatibilitätszeichen

sind mit dem Pressgerät kompatibel.

• Pressaufsatz mit Warnaufkleber

5 Rollenbereich Überträgt die Presskraft vom Presszylinder zum Pressauf-

satz.

6 Haltebolzen Hält den Pressaufsatz

7Warn- und Hinweis-

aufkleber

• Warnsymbol: Gefahr durch wegfliegende Bruchstücke

• Sicherheitshinweis: Betriebsanleitung vor Inbetriebnahme

und Benutzung des Geräts lesen

• Kompatibilitätszeichen:

10 27021600880296075-1 © 02-2018

968.243.00.0 (00)

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Geberit Outils électriques

Geberit

Geberit ECO 301 Manuel utilisateur

Geberit

Geberit ACO 203 Manuel utilisateur

Geberit

Geberit RE 1 Manuel utilisateur

Geberit

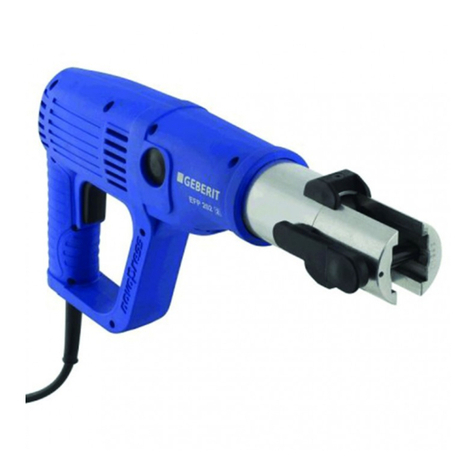

Geberit EFP 2 Manuel utilisateur
