GE 49-90321 Manuel utilisateur

Installatio

Instructi

Instructions en fran_ais : ............ 4

Instrucciones en espa_ol: ........... 8

SBSD13_ SBSD227

ForWasherModels:GBVH5140,GBVH6260,GCVH6260,GCVH6600,GHDVH626,

GHDVH6700WBVH5100,WBVH6240,WCVH6260,WCVH6600,WHDVH626

andWHDVH660

ForDryerModels:DBVH510,DBVH512,DCVH5150DCVH660,DHDVH52,

DHDVH66,PBVH415,PCVH565,PDVH515,PHDVH52andPHDVH57

BEFORE YOU BEGIN

Read these instructions completely

and carefully.

• IMPORTANT - Savethese

instructions for local inspector's use.

• IMPORTANT - Observeall

governing codes and ordinances.

•Note to Consumer - Keep these

instructions with your Owner's Manual

for future reference.

•Completion time - 1 to 2 hours

•Proper installation is the responsibility

of the installer.

• Product failure due to improper installation

is not covered under the Warranty.

CAUTION - Due to the size and

weight of these products, and to reduce the

risk of personal injury or damage to the

product, TWO PEOPLE ARE REQUIRED FOR

PROPER INSTALLATION.

• See washer and dryer installation

instructions for additional installation

requirements and guidelines.

KiT CONTENTS

4 Support Pads

4 Mounting Screws

Drawer Divider

TOOLS YOU WILL NEED

Phillips Head

Screwdriver

9/16" Open End Wrench

or Adjustable Wrench

8 mm Socket Wrench

INSTALLATION PREPARATION

Remove the packaging.

The Drawer divider is taped at the top of the

shipping carton. Remove the divider and set

aside for final installation.

Flatten the product carton to use as a pad

to lay the washer or dryer down on its side.

Continue using the carton to protect the finished

floor in front of the installation location.

_-I REMOVE THE LEVELING LEGS

[] Carefully lay the washer or dryer on its

side to access the leveling legs on the

bottom of the appliance.

IMPORTANT: Do not lay the washer or dryer

on its back! Do not remove the shipping

bolts on the back side of the washer. The

bolts must remain in place until the washer

is returned to an upright position.

[] Use an open-end wrench to remove the

washer or dryer leveling legs.

Installation instructions

[]

PREPARE THE PEDESTAL

Pull the

drawer out

as far as it

will go.

Remove

screws from

drawer slides.

Slide drawer

out of the base

and set aside.

FOR DRYERS ONLY:

[] Locate the 4 support pads from the parts

package. Each pad has 2 protrusions that

fit into the holes on top of the pedestal.

Press the rubber pads into each set of

corner holes on the top of the pedestal

as shown.

NOTE: The support pads should be installed

on the dryer only. DO NOT INSTALL THESE

PADS ON THE WASHER PEDESTAL.

[]

iNSTALL THE PEDESTAL

TO THE WASHER OR DRYER

Place the pedestal against the bottom

of the unit. Check to be sure the drawer

front is at the front of the unit.

Align the holes in the pedestal with

the holes in the bottom of the unit.

Use a Phillips screwdriver to install

the 4 screws through the pedestal

and into the unit--do not tighten.

[] Slide the pedestal toward the unit,

until it is aligned front to back. Use an

8 mm socket wrench to securely tighten

the screws.

Installation instructions

_-I LEVEL THE WASHER OR DRYER

[]

Locate the 4 legs from the parts package

and install.

Stand the washer or dryer upright. Move

it close to its final location.

Make sure that the washer or dryer

is level by placing a spirit level on top.

Check side to side and front to back.

[] Use an open

ended wrench /

to adjust the

legs in and

out. Tighten

the lock nut

against the

bottom of

the pedestal.

NOTE: To minimize vibration, the locking

nuts must be tight.

[] REMOVE SHIPPING SCREWS

Remove the 4 shipping screws on the back side

of the unit.

[] FINALIZE THE INSTALLATION

Refer to the washer or dryer Installation

Instructions to complete the installation.

[] REINSTALL THE DRAWER

Check to

be sure the

slides are

closed.

[] Slide the

drawer

into the Drawer

divider

opening.

Align the

drawer

supports to

the slides on

each side.

[] Reinstall the original screws into each

drawer slide. Tighten both screws.

[] Open the drawer fully. Slide drawer

divider into slots in the center of the

drawer. The drawer should slide

smoothly when you push it closed.

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE

Instructi

d'i stallat" SBSD137, SBSD227

Pourlesmodeleslaveuses:GBVH5140,GBVH6260,GCVH6260,GCVH6600,

GHDVH626,GHDVH670,WBVH5100,WBVH6240,WCVH6260,WCVH6600,

WHDVH626etWHDVH660

Pourlesmodelessecheuses:DBVH510,DBVH512,DCVH515,DCVH660,

DHDVH52,DHDVH66,PBVH415,PCVH565,PDVH515,PHDVH52et PHDVH57

AVANT DE COMMENCER

Lisez attentivement et en entier toutes ces

instructions.

•IMPORTANT - Conservezces

instructions a utiliser par Iqnspecteur local.

• IMPORTANT - Observeztousles

codes et ordonnances en cours.

Note au consommateur - Conservez ces

instructions avec votre manuel du

proprietaire a titre de reference.

• Delai d'execution -1 a 2 heures

• Une bonne installation est la responsabilite

de I'installateur.

• Toute defaillance du produit suite a une

mauvaise installation n'est pas couverte

sous la garantie.

-&MISE EN GARDE - acauseae

la taille et du poids de ces produits, et pour

reduire le risque de blessures personnelles

ou de dommages au produit, IL FAUT DEUX

PERSONNES POUR UNE BONNE

iNSTALLATiON.

= Reportez-vous aux instructions

d'installation de la laveuse et de la

secheuse pour les directives et exigences

supplementaires d'installation.

OUTILS DONT VOUS AUREZ

BESOIN

Tournevis Phillips

Cle ouverte de 9/16 po

ou cle reglable

Cle a douille de 8 mm

PRI_PARATION DE L'INSTALLATION

Retirez I'emballage.

Le separateur de tiroir est colle dans le haut du

carton d'expedition. Retirez le separateur et

mettez-le de c6te pour I'installation finale.

Defaites le carton du produit pour I'utiliser

comme coussin ou deposer la laveuse ou la

secheuse sur le c6t& Continuez a utiliser le

carton pour proteger le plancher fini devant le

site d'installation.

CONTENU DE LA TROUSSE

4 coussinets de support

4 vis de montage

Separateur de tiroir

instructions d'instaliation

RETIREZ LES PIEDS

DE NIVELLEMENT

[] Deposez avec soin la laveuse ou la

secheuse sur le c6te pour acceder

aux pieds de nivellement au bas de

I'appareil.

IMPORTANT: ne deposez pas la laveuse ou la

secheuse sur le dos !Ne retirez pas les boulons

d'expedition bI'arriere de la laveuse. Les

boulons doivent rester en place jusqu'a ce que

la laveuse revienne en position verticale.

[] Utilisez une cle ouverte pour retirer les

pieds de nivellement de la laveuse ou

de la secheuse.

[]

PREPAREZ LE SOCLE

Tirez le tiroir

aussi loin que

possible.

Retirez les vis

des glissieres

de tiroir.

Glissez et

sortez le tiroir

de la base et

mettez de c6t&

POUR LES SECHEUSES SEULEMENT :

[] Trouvez les 4 coussinets de support darts le

paquet de pieces. Chaque coussinet a 2

protuberances qui s'ajustent dans les trous

sur le dessus du socle. Pressez tousles

coussinets de caoutchouc dans chaque

ensemble de trous dans les coins sur le

dessus du socle tel qu'indiqu&

REMARQUE : les coussinets de support

doivent 6tre installes seulement sur la

secheuse. N3NSTALLEZ PAS CES COUSSINETS

SUR LE SOCLE DE LA LAVEUSE.

Instructions d'installation

_-_ INSTALLEZ LE SOCLE A LA

LAVEUSE OU LA SECHEUSE

[] Placez le socle contre le bas de I'appareil.

Verifiez pour vous assurer que le devant

du tiroir est a I'avant de I'appareil.

[] Alignez les trous du socle avec les trous

au bas de I'appareil. Utilisez un tournevis

Phillips pour installer les 4 visa travers

le socle et dans I'appareil--ne resserrez

pas trop.

[] Glissez le socle vers I'appareil jusqu'a ce

qu'il s'aligne d'avant a I'arriere. Utilisez

une cle a douille de 8 mm pour bien

resserrer les vis.

METTEZ LA LAVEUSE ET

LA SECHEUSE ANIVEAU

[] Trouvez les 4 pieds dans le paquet de pieces

et installez.

[] Relevez la laveuse ou la secheuse.

Rapprochez I'appareil de sa position finale.

[] Assurez-vous que la laveuse ou que la

secheuse soit a niveau en pla£ant un

niveau a bulle d'air sur le dessus. Verifiez

d'un c6te a I'autre et d'avant vers I'arriere.

[] Utilisez une cle

ouverte pour

ajuster les pieds

vers I'interieur

et vers

I'exterieur.

Resserrez le

contre-ecrou

contre le bas

du socle.

REMARQUE :pour reduire la vibration, les

contre=ecrous doivent 6tre serres.

Instructions d'installation

[] REINSTALLEZ LE TIROIR

[] Verifiez pour

vous assurer

que les

glissieres sont

fermees.

[] Glissez

le tiroir S_parateur

darts

I'ouverture.

Alignez les

supports du

tiroir avec les

glissieres de

chaque c6t6.

[] Reinstallez les vis originales dans chaque

glissiere de tiroir. Resserrez les deux vis.

[] Ouvrez entierement le tiroir. Glissez le

separateur de tiroir dans les fentes au

centre du tiroir. Le tiroir devrait alors

glisser en douceur Iorsque vous le poussez

pour le fermer.

RETIREZ LES VIS D'EXPEDITION

Retirez les 4 vis d'expedition a I'arriere de

I'appareil.

[] FINALISEZ L'INSTALLATION

Reportez-vous aux instructions d'installation

de la laveuse ou de la secheuse pour terminer

I'installation.

SPECIFICATIONS SUJETTES A CHANGEMENT SANS PRI_AVIS

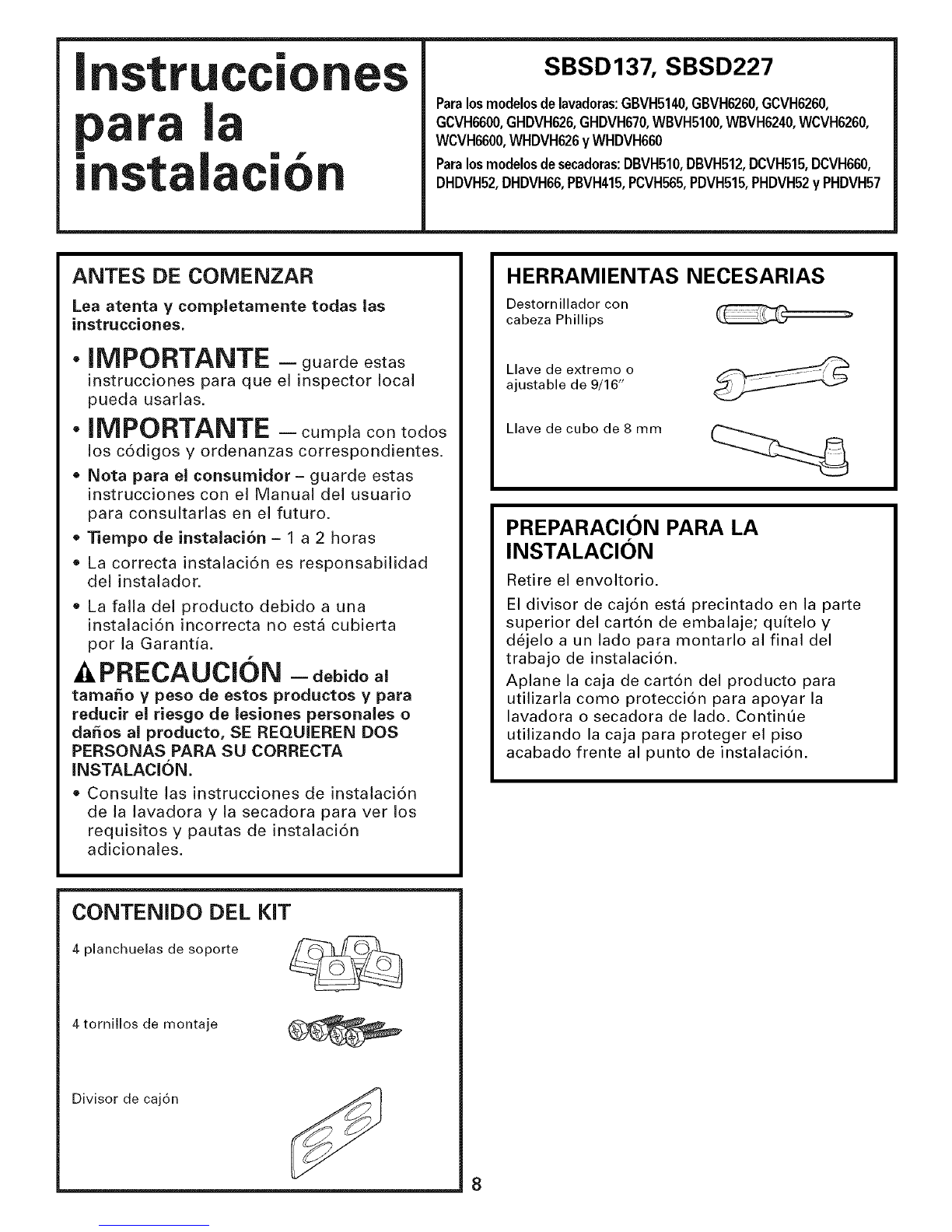

Instrucciones

instal [] f

SBSD13_ SBSD227

Paralosmodelosdelavadoras:GBVH5140,GBVH6260,GCVH6260,

GCVH6600,GHDVH626,GHDVH670,WBVH5100,WBVH6240,WCVH6260,

WCVH6600,WHDVH626yWHDVH660

Paralosmodelosdesecadoras:DBVH510,DBVH512,DCVH515,DCVH660,

DHDVH52,DHDVH66,PBVH415,PCVH565,PDVH515,PHDVH52y PHDVH57

ANTES DE COIVIENZAR

Lea atenta y cornpletamente todas las

instrucciones,

• IMPORTANTE - guarde estas

instrucciones para que el inspector local

pueda usarlas.

• IMPORTANTE - cumplacontodos

los c6digos y ordenanzas correspondientes.

• Nota para el consumidor - guarde estas

instrucciones con el Manual del usuario

para consultadas en el futuro.

•Tiempo de instalacion - 1 a 2 horas

• La correcta instalaci6n es responsabilidad

del instalador.

• La falla del producto debido a una

instalaci6n incorrecta no esta cubierta

pot la Garantia.

-4,PRECAUCION - debidoal

tamaSo ¥ peso de estos productos y para

reducir el riesgo de lesiones personales o

dados al producto, SE REQUIEREN DOS

PERSONAS PARA SU CORRECTA

INSTALACION.

•Consulte las instrucciones de instalaci6n

de la lavadora y la secadora para vet los

requisitos y pautas de instalaci6n

adicionales.

HERRAMIENTAS NECESARIAS

Destornillador con

cabeza Phillips _-_

Llave de extremo o

ajustable de 9/16"

Llave de cubo de 8 mm

PREPARACION PARA LA

INSTALACION

Retire el envoltorio.

El divisor de caj6n esta precintado en la parte

superior del cart6n de embalaje; quitelo y

dejelo a un lado para montarlo al final del

trabajo de instalacion.

Aplane la caja de cart6n del producto para

utilizarla como protecci6n para apoyar la

lavadora o secadora de lado. Contint_e

utilizando la caja para proteger el piso

acabado frente al punto de instalaci6n.

CONTENIDO DEL KiT

4 planchuelas de soporte /f/_-_-_.....

4 tornillos de montaje

Divisor de caj6n

Instrucciones para la instalacion

_-I RETIRE LAS PATAS

NIVELADORAS

[] Apoye cuidadosamente la lavadora o

secadora de lado para tener acceso alas

patas niveladoras que se encuentran en la

parte inferior del artefacto.

IMPORTANTE: ino apoye la lavadora o

secadora sobre su parte posterior! No retire los

pernos de envio que se encuentran en la parte

posterior de la lavadora. Los pernos deben

permanecer colocados hasta que vuelva a

enderezar la lavadora.

[] Use una Ilave de extremo abierto para

retirar las patas niveladoras de la lavadora

o secadora.

[]

PREPARE EL PEDESTAL

Jale el caj6n

hacia fuera

hasta que haga

tope.

Retire los

tornillos de

las correderas

del caj6n.

Deslice el caj6n

fuera

de la base

y dejelo a

un lado.

PARA SECADORAS 0NICAIVIENTE:

[] Busque las cuatro planchuelas de soporte

del paquete de piezas. Cada planchuela

tiene dos protrusiones que calzan en los

orificios de la parte superior del pedestal.

Presione las planchuelas de caucho en

cada juego de orificios de la parte superior

del pedestal, como se muestra

NOTA: las planchuelas de soporte deben

instalarse en la secadora unicamente. NO

INSTALE LAS PLANCHUELAS EN EL

PEDESTAL PARA LA LAVADORA.

Instrucciones para la instalaci6n

[]

INSTALE EL PEDESTAL EN

LA LAVADORA O SECADORA

Coloque el pedestal contra la parte inferior

de la unidad. Verifique que el frente del

caj6n quede hacia el frente de la unidad.

Alinee los orificios del pedestal con los

orificios en la parte inferior de la unidad.

Use un destornillador Phillips para instalar

los 4 tornillos a traves del pedestal e

introducirlos en la unidad. No los apriete.

Deslice el pedestal hacia la unidad hasta que

quede alineado en direcci6n de adelante

hacia atras. Use una Ilave de cubo de 8 mm

para apretar firmemente los tornillos.

[] NIVELE LA LAVADORA

O SECADORA

[] Busque las cuatro patas del paquete

de piezas e instalelas.

[] Enderece la lavadora o secadora.

Acerquela a su lugar de instalaci6n

definitivo.

[] Asegurese de que la lavadora o secadora

este nivelada colocando un nivel de burbuja

sobre ella. Verifique que este nivelada

de lado a lado y del frente hacia atras.

IDI Use una Ilave de

extremo abierto /

para ajustar las

patas hacia

adentro y

hacia fuera.

Apriete la tuerca

de seguridad

contra la parte

inferior del

ped esta I.

NOTA: para rninirnizar la vibraci6n, las tuercas

de seguridad deben estar apretadas.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels GE Accessoires de lessive

GE SBSD137 Manuel utilisateur

GE WE25X10018 Manuel utilisateur

GE SBSD227FWW Manuel utilisateur

GE DPVH8800GJ Manuel utilisateur

GE 49-90233 Manuel utilisateur

GE Profile SmartDispense SPBD880 Manuel de service

GE WH00X5630 Manuel de la liste des pièces

GE SBSD137 Manuel utilisateur

GE Profile WE25M46 Manuel utilisateur

GE WH49X10064 Manuel de référence

GE 49-90344 Manuel utilisateur

GE Profile SmartDispense SPBD880 Instructions d'installation

GE RISER KIT Manuel utilisateur

Manuels Accessoires de lessive populaires d'autres marques

Hideaway

Hideaway Soft Close Series Manuel utilisateur

Miele professional

Miele professional XCI-Box-LG Manuel utilisateur

Kenmore

Kenmore HE3 Manuel utilisateur

Frigidaire

Frigidaire 137147600 B (0906) Manuel utilisateur

Electrolux

Electrolux E4YH200 Manuel utilisateur

Smeg

Smeg KITWDHE - RAISER KIT Manuel utilisateur

American Dryer Corp.

American Dryer Corp. EURO-12 Manuel utilisateur

Xavax

Xavax 111377 Manuel utilisateur

Maytag

Maytag 12001908 Manuel utilisateur

Kenmore

Kenmore C47012 Manuel utilisateur

Singer

Singer MSP7 Manuel utilisateur

NSS

NSS Aero Plus Manuel utilisateur

Truvox International

Truvox International Air Mover AM Manuel utilisateur

ALDI

ALDI Workzone Titanium+ LB-TFM01 Manuel utilisateur

MELICONI

MELICONI BASE SPACE BASKET Manuel utilisateur

American Dryer Corp.

American Dryer Corp. ML-758 Manuel utilisateur

Remington

Remington KF40E Manuel utilisateur

Idex

Idex Knight Trak II KTL-6503 Manuel utilisateur
