Tread™

Installation Instructions

Mounting Your Device in an ATV or Side-by-Side

Power Cable Overview

WARNING

Garmin® strongly recommends having an experienced installer with the proper knowledge of electrical systems

install the device. Incorrectly wiring the power cable can result in damage to the vehicle or the battery and can

cause bodily injury.

See the Important Safety and Product Information guide in the product box for product warnings and other

important information.

Mount connector

10 to 30 Vdc system power (red)

System ground (black)

Mounting Considerations

• The device must be mounted close to the bus bar or battery and within the range of the supplied power

cable.

• The mounting location must allow for the routing and connection of all cables.

• Excess wire should be bundled and secured using the included zip ties.

• The electrical contacts must be free from paint.

2 Installation Instructions

Attaching the Power Cables to the Mount

1Thread the power cable connector through the opening in the mount.

2Pull the cable back until it is snug.

3Screw the black screw into the back of the mount to hold the cable in place.

NOTE: An additional replacement screw is included in the box.

Attaching the Base Plate to the Mount

NOTICE

Direct, sustained contact with the base plate, or any other part of the vehicle, may damage the mount over time.

To prevent this kind of damage, you must place the mounting spacers between the mount and base plate, and

make sure that no part of the device or mount touches the vehicle.

1Thread the M4 x 20 mm panhead screws through the washers , cradle, bushings, spacers , and

base plate .

2Tighten the nuts to secure the base plate.

Installation Instructions 3

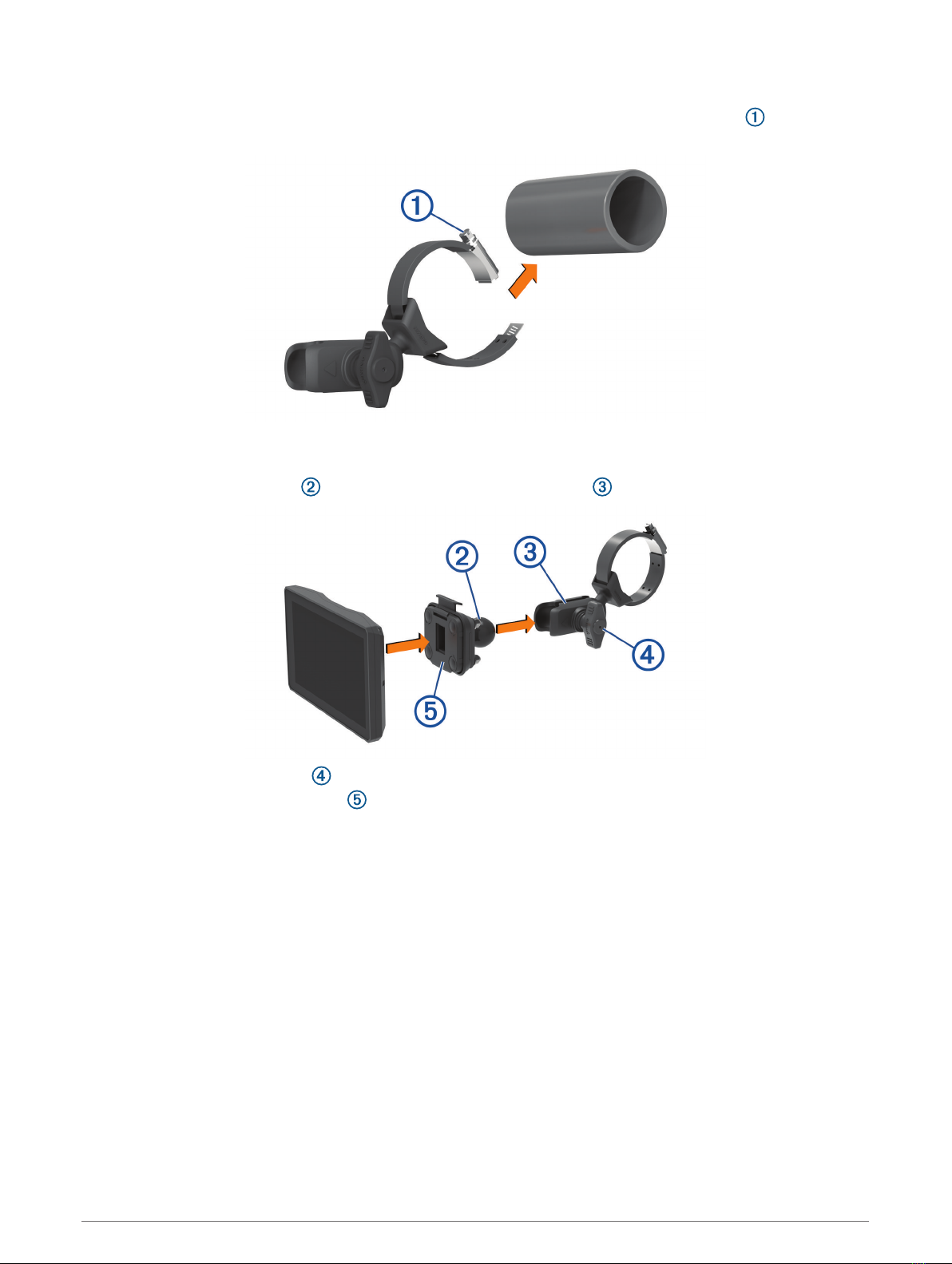

Mounting the Device on a Roll Bar

1Using a flat head screwdriver or 9/32 in. (7 mm) nut driver, loosen the bolt on the roll bar mount until the

ring separates.

2Place the mount around the roll bar.

3Tighten the bolt on the mount until the ring is secure.

4Insert the ball on the mount into the double-socket arm .

5Tighten the knob slightly.

6If necessary, rotate the mount so the Garmin logo faces up, and adjust the mount for better viewing and

operation.

7Tighten the knob to secure the mount.

8Press the device into the mount until it snaps into place.

9Route the power cable along a suitable path in your vehicle, and secure it using the included zip ties.

Removing Your Device from the Mount

1Press the release button on the top of the mount.

2Lift out the device.

4 Installation Instructions

Replacing the Trim Ring

You can replace the trim ring on your device with one of the included, colored trim rings.

1Remove the device from the mount.

2Pull back on the existing trim ring to remove it from the device.

3Place the new trim ring on the device and snap it into place.

Tread™Specifications

Water resistance IEC 60529 IPX71

Operating temperature range From -20° to 55°C (from -4° to 131°F)

Charging temperature range From 0° to 45°C (from 32° to 113°F)

Power input (vehicle power cable, motorcycle, or external power) From 12 to 24 Vdc

Battery type Lithium-ion battery

Battery voltage range From 3.5 to 4.1 V

Wireless frequencies/protocols 2.4 GHz @ 18 dBm maximum

1 The device withstands incidental exposure to water of up to 1 m for up to 30 min. For more information, go to www.garmin.com/waterrating.

Installation Instructions 5

Tread™

Instructions d'installation

Installation de votre appareil dans un véhicule tout terrain ou un SSV

Présentation des câbles d'alimentation

AVERTISSEMENT

Garmin vous conseille vivement de faire installer l'appareil par un technicien expérimenté disposant des

connaissances appropriées en matière de circuits électriques. Le raccordement incorrect du câble

d'alimentation peut endommager le véhicule ou la batterie et entraîner des blessures corporelles.

Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour

prendre connaissance des avertissements et autres informations importantes sur le produit.

Connecteur de montage

Alimentation système de 10 à 30 V c.c. (rouge)

Terre (noir)

Considérations relatives au montage

• L'appareil doit être installé à proximité de la barrette de terre ou de la batterie et à portée du câble

d'alimentation fourni.

• L'emplacement du montage doit permettre la connexion et l'acheminement de tous les câbles.

• Vous devez regrouper et immobiliser le surplus de câbles à l'aide des serre-câbles inclus.

• Les contacts électriques doivent être exempts de peinture.

6 Instructions d'installation

Installation des câbles d'alimentation sur le support de montage

1Faites passer le connecteur du câble d'alimentation par l'ouverture du support de montage.

2Tirez le câble en arrière jusqu'à ce qu'il soit bien ajusté.

3Fixez la vis noire au dos du support pour maintenir le câble en place.

REMARQUE : une vis de rechange est incluse dans la boîte.

Instructions d'installation 7

Fixation de la base au support pour guidon

AVIS

Tout contact direct et prolongé avec la base ou toute autre pièce du véhicule peut endommager

progressivement le support de montage. Pour éviter ce type de dommage, vous devez placer les espaceurs de

montage entre le support et la base, et veiller à ce qu'aucune pièce de l'appareil ou du support de montage ne

touche le véhicule.

1Faites passer les vis à tête cylindrique plate M4 × 20 mm dans les rondelles , le socle, les bagues, les

séparateurs et la base .

2Serrez les écrous pour fixer la base.

8 Instructions d'installation

Installation de l'appareil sur un arceau de sécurité

1À l'aide d'un tournevis à tête plate ou d'un tournevis de 7 mm (9/32 po), desserrez le boulon du support

pour arceau de sécurité jusqu'à ce que les deux parties de l'anneau se séparent.

2Placez le support autour de l'arceau.

3Serrer le boulon sur le support jusqu'à ce que l'anneau soit bien fixé.

4Insérez la rotule du support dans le bras muni de deux logements .

5Serrez légèrement la molette .

6Si besoin, faites pivoter le support jusqu'à ce que le logo Garmin soit orienté vers le haut, puis réglez le

support pour optimiser la visibilité et l'utilisation de l'appareil.

7Serrez la molette pour fixer le support.

8Appuyez l'appareil dans le support jusqu'à ce qu'il se clipse.

9Acheminez le câble d'alimentation dans un endroit approprié sur votre véhicule et fixez-le à l'aide des serre-

câbles inclus.

Retrait de votre appareil du support

1Appuyez sur le bouton de déverrouillage situé sur le sommet du support.

2Retirez l'appareil.

Instructions d'installation 9

Remplacement de la bordure à clipser

Vous pouvez remplacer la bordure à clipser de votre appareil par l'une des bordures à clipser colorées fournies.

1Retirez l'appareil du support.

2Tirez sur la bordure à clipser existante pour la retirer de l'appareil.

3Placez la nouvelle bordure sur l'appareil et clipsez-la.

Tread Caractéristiques

Résistance à l'eau IEC 60529 IPX71

Plage de températures de fonctionnement De -20 à 55 °C (de -4 à 131 °F)

Plage de températures de chargement De 0 à 45 °C (de 32 à 113 °F)

Alimentation (câble allume-cigare, moto ou alimentation externe) De 12 à 24 V c.c.

Type de pile Batterie lithium-ion

Plage de tensions de la batterie De 3,5 à 4,1 V

Fréquences/Protocoles sans fil 2,4 GHz à 18 dBm maximum

1 L'appareil résiste à une immersion accidentelle dans un mètre d'eau pendant 30 minutes. Pour plus d'informations, rendez-vous sur www.garmin.com/water

rating.

10 Instructions d'installation
