GSC™10

instructions (EN)

instructions (FR)

istruzioni (IT)

anweisungen (DE)

instrucciones (ES)

instruções (PT)

instructies (NL)

instruktioner (DA)

ohjeet (FI)

instruksjoner (NO)

instruktioner (SV)

EN–3

Installing the GSC 10

‹

WARNING

See the Important Safety and

Product Information guide in

the Forerunner®or the Edge®

product box for product

warnings and other important

information.

Both magnets must be

aligned with their respective

indication lines.

1. Place the GSC 10 on the

rear chain stay (on the

side opposite the drive

train).

NOTE: Place the at rubber

pad or the triangle-shaped

rubber pad between the GSC

10 and the chain stay for

stability.

Reset button

Cable ties

Indication

line

GSC 10 on Rear

Chain Stay

2. Loosely attach the GSC

10 using two cable ties.

3. Attach the pedal magnet

to the crank arm using

the adhesive mount and a

cable tie.

The pedal magnet must

be within 5 mm of the

GSC 10. The indication

line on the pedal magnet

must line up with the

indication line on the

GSC 10.

Cable tie

Pedal Magnet on

Crank Arm

Indication line

4. Unscrew the spoke

magnet from the plastic

piece.

5. Place the spoke in the

groove of the plastic

piece and tighten slightly.

The spoke magnet can

face away from the GSC

10 if there is not enough

room between the sensor

arm and the spoke. The

spoke magnet must line

up with the indication

line on the sensor arm.

EN–4

GSC 10 and Magnet

Alignment

Spoke magnet

Sensor arm

indication line

Pedal

magnet

GSC 10

6. Loosen the screw on the

sensor arm.

7. Move the sensor arm to

within 5 mm of the spoke

magnet.

You can also tilt the GSC

10 closer to either magnet

for improved alignment.

8. Press the Reset button on

the GSC 10.

The LED turns red, then

green.

9. Pedal to test the sensor

alignment.

The red LED blinks each

time the pedal magnet

passes the sensor. The

green LED blinks each

time the spoke magnet

passes the sensor arm.

NOTE: The LED blinks

for the rst 60 passes after

a reset. Press Reset again

if you require additional

passes.

10. When everything is

aligned and working

correctly, tighten the

cable ties, the sensor arm,

and the spoke magnet.

Pair the Sensors

Pairing is the connecting of

ANT+™wireless sensors,

for instance your GSC 10

with an Edge. After you pair

the rst time, your Edge

automatically recognizes

your GSC 10 each time it is

activated.

NOTE: The pairing settings

differ for each compatible

Forerunner and Edge model.

See your owner’s manual.

GSC 10 Battery

‹

WARNING

Do not use a sharp object

to remove user-replaceable

batteries. Contact your local

waste disposal department

to properly recycle the

batteries.

The GSC 10 contains a user-

replaceable CR2032 battery.

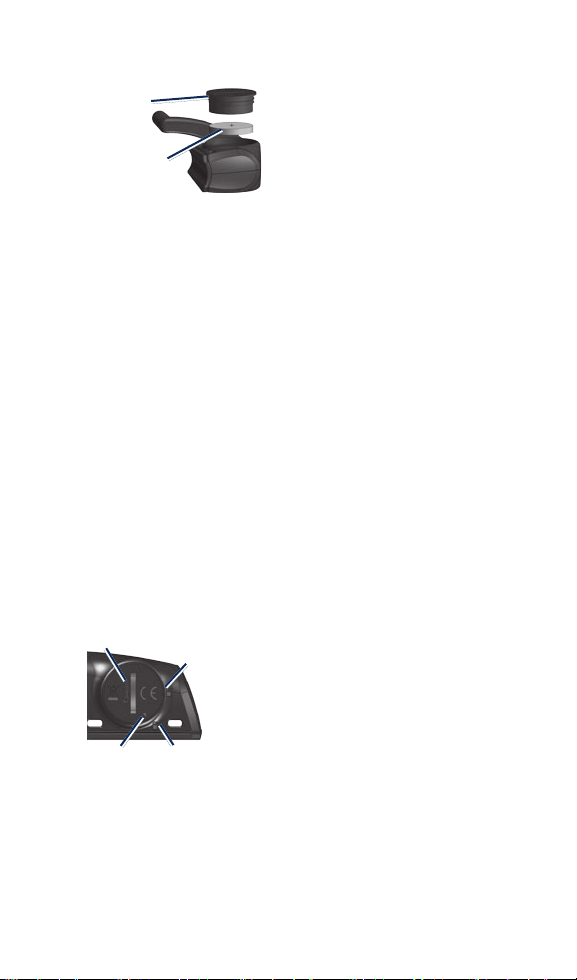

1. Locate the circular

battery cover on the side

of the GSC 10.

EN–5

Battery

cover

CR2032

battery

2. Use a coin to twist the

cover counter-clockwise

until it is loose enough to

remove (the arrow points

to unlocked).

3. Remove the cover and

battery.

4. Wait 30 seconds.

5. Insert the new battery

with the positive side

facing up.

NOTE:Be careful not to

damage or lose the O-ring

gasket on the cover.

6. Use a coin to twist the

cover back into place (the

arrow points to locked).

LockedArrow

Unlocked

Battery cover

Technical

Specications

Physical size: W × H × D:

2.0 × 1.2 × 0.9 in.

(5.1 × 3.0 × 2.3 cm)

Weight: 0.9 oz. (25 g)

Water resistance: IPX7

Transmission range:

approximately 9.8 ft.

(3 m)

Battery: user-replaceable

CR2032 (3 volts)

Perchlorate Material –

special handling may

apply. See

www.dtsc.ca.gov

/hazardouswaste

/perchlorate.

Battery life: approximately

1.4 years (1 hour per

day)

Operating temperature

range: from 5°F to

158°F

(from -15°C to 70°C)

Radio frequency/

protocol: 2.4 GHz/

ANT+ wireless

communications

protocol

System Compatibility:

ANT+

Limited Warranty

Garmin’s standard limited

warranty applies to this

accessory. See the Important

Safety and Product

Information guide in the

Forerunner or the Edge

product box.

FR–6

Installation du GSC 10



AVERTISSEMENT

Consultez le guide

Informations importantes

sur le produit et la sécurité

inclus dans l’emballage

du produit Forerunner®

ou Edge®, pour prendre

connaissance des

avertissements et autres

informations sur le produit.

Les deux aimants doivent

être alignés sur leur repère

respectif.

1. Placez le GSC 10 sur la

base de chaîne arrière

(sur le côté opposé à la

transmission).

REMARQUE : placez le

tampon en caoutchouc plat

ou le tampon en caoutchouc

triangulaire entre le GSC 10

et la base de chaîne pour

plus de stabilité.

Bouton Reset (Réinitialisation)

Attaches de câble

Repère

GSC 10 sur la base de

chaîne arrière

Attachez sans serrer le

GSC 10 à l’aide de deux

attaches de câble.

3. Attachez l’aimant de

pédale à la manivelle à

l’aide du support adhésif

et d’une attache de câble.

Assurez-vous que

l’aimant de pédale se

trouve à 5 mm maximum

du GSC 10 et que le

repère de l’aimant de

pédale est aligné sur le

repère du GSC 10.

Attache de câble

Aimant de pédale

sur la manivelle

Repère

4. Desserrez l’aimant de

rayon de la pièce en

plastique.

5. Placez le rayon dans

la rainure de la pièce

en plastique et serrez

légèrement.

FR–7

L’aimant de rayon peut

être dirigé à l’opposé

du GSC 10 dans le cas

où l’espace entre le bras

du capteur et le rayon

s’avère insufsant.

Assurez-vous que

l’aimant de rayon

est aligné sur le repère du

bras du capteur.

Alignement du GSC 10

et de l’aimant

Aimant de rayon

Repère du bras

du capteur

Aimant de

pédale

GSC 10

6. Desserrez la vis du bras

du capteur.

7. Déplacez le bras du

capteur de 5 mm

maximum par rapport à

l’aimant de rayon.

Vous pouvez également

basculer le GSC 10 pour

le rapprocher de l’un ou

l’autre aimant et obtenir

un meilleur alignement.

8. Appuyez sur le bouton

Reset (Réinitialisation)

du GSC 10.

Le voyant s’allume en

rouge, puis devient vert.

9. Pédalez pour tester

l’alignement du capteur.

Le voyant rouge clignote

à chaque fois que

l’aimant de pédale passe

à côté du capteur. Le

voyant vert clignote à

chaque fois que l’aimant

de rayon passe à côté du

bras du capteur.

REMARQUE : après

chaque réinitialisation, le

voyant clignote pendant

les 60 premiers passages.

Appuyez de nouveau

sur le bouton Reset

(Réinitialisation) si des

passages supplémentaires

sont nécessaires.

10. Lorsque tous les

éléments sont alignés

et fonctionnent

correctement, serrez les

attaches de câble, le bras

du capteur et l’aimant de

rayon.

Couplage des capteurs

Le couplage correspond à la

connexion de capteurs sans

l ANT+™, par exemple le

FR–8

GSC 10 avec un produit

Edge. Après le premier

couplage, l’Edge reconnaît

automatiquement votre

GSC 10 à chaque fois qu’il

est activé.

REMARQUE :les

paramètres de couplage

sont différents en fonction

des modèles de Forerunner

et d’Edge compatibles.

Reportez-vous à votre

manuel d’utilisation.

Pile du GSC 10



AVERTISSEMENT

N’utilisez pas d’objet

pointu pour retirer les

piles remplaçables par

l’utilisateur. Contactez votre

déchetterie locale pour le

recyclage des piles.

Le GSC 10 contient une pile

CR2032 remplaçable par

l’utilisateur.

1. Repérez le cache

circulaire du

compartiment à pile sur

le côté du GSC 10.

Cache du

compartiment

à piles

Pile

CR2032

2. Utilisez une pièce de

monnaie pour tourner

le cache dans le sens

inverse des aiguilles

d’une montre jusqu’à ce

qu’il soit sufsamment

desserré pour pouvoir

être retiré (de façon à ce

que la èche pointe sur la

position déverrouillée).

3. Retirez le cache et la

pile.

4. Patientez pendant

30 secondes.

5. Insérez la nouvelle pile

en positionnant le pôle

positif vers le haut.

REMARQUE : veillez à ne

pas endommager ni perdre

le joint torique qui se trouve

sur le cache.

6. Utilisez une pièce de

monnaie pour remettre

le cache en place (de

façon à ce que la èche

pointe sur la position

verrouillée).

VerrouilléFlèche

Déverrouillé

Cache du

compartiment à piles

FR–9

Caractéristiques

techniques

Dimensions : (L × H × P)

5,1 × 3,0 × 2,3 cm

(2,0 × 1,2 × 0,9 po)

Poids : 25 g (0,9 oz)

Résistance à l’eau : IPX7

Portée de transmission :

environ 3 m (9,8 pi)

Pile : CR2032 remplaçable

par l’utilisateur

(3 volts) Présence

de perchlorate – une

manipulation spéciale

peut être nécessaire.

Visitez le site

www.dtsc.ca

.gov/hazardouswaste

/perchlorate.

Autonomie de la pile :

1,4 an environ (à raison

d’une heure par jour)

Plage de températures de

fonctionnement :

de -15 °C à 70 °C

(de 5 °F à 158 °F)

Fréquences radio/

protocole :

2,4 GHz/protocole de

communications sans

l ANT+

Compatibilité système :

ANT+

Garantie limitée

La garantie limitée standard

de Garmin s’applique à

cet accessoire. Consultez

le guide Informations

importantes sur le produit

et la sécurité inclus dans

l’emballage du produit

Forerunner ou Edge.

IT–10

Installazione del

sensore GSC 10



ATTENZIONE

Per avvisi sul prodotto

e altre informazioni

importanti, vedere la guida

Informazioni importanti sul

prodotto e sulla sicurezza

inclusa nella confezione di

Forerunner®o Edge®.

È necessario che entrambi i

magneti siano allineati con

le rispettive tacche.

1. Posizionare il

sensore GSC 10 sul

tubo inferiore della

forcella posteriore

(sul lato opposto della

trasmissione).

NOTA: posizionare lo

spessore in gomma piatto

o triangolare tra il sensore

GSC 10 e il tubo inferiore

della forcella posteriore per

maggiore stabilità.

Pulsante Reset

Fascette

Tacca

GSC 10 sul tubo

inferiore della forcella

posteriore

2. Installare il sensore

GSC 10 mediante le due

fascette, senza serrarlo.

3. Collegare il magnete

del pedale alla pedivella

utilizzando la staffa

adesiva e una fascetta.

Il magnete del pedale

deve essere posizionato

al massimo a 5 mm

dal sensore GSC 10.

La tacca sul magnete

del pedale deve essere

allineata con quella sul

sensore GSC 10.

Fascetta

Magnete del

pedale sulla pedivella

Tacca

4. Svitare il magnete posto

sui raggi dalla parte in

plastica.

5. Posizionare il raggio

nella scanalatura della

parte in plastica e

stringere leggermente.

Autres manuels pour GSC 10 - Speed

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Garmin Accessoires

Garmin

Garmin IMPACT Manuel utilisateur

Garmin

Garmin LIDAR-LITE V4 LED Manuel d'instructions

Garmin

Garmin GPS 17x Manuel utilisateur

Garmin

Garmin GTM 20 - TMC Module Guide de référence

Garmin

Garmin GMA 240 Manuel utilisateur

Garmin

Garmin GSC 10 Manuel utilisateur

Garmin

Garmin GSC 10 Manuel utilisateur

Garmin

Garmin Intelliducer Transom Mount Sensor with Depth & Temperature (NMEA... Manuel utilisateur

Garmin

Garmin 190-00183-01 Manuel d'utilisation

Garmin

Garmin GPSMAP 4208 - Marine GPS Receiver Manuel d'utilisation

Garmin

Garmin GPSMAP 5008 - Marine GPS Receiver Guide de configuration

Garmin

Garmin interstuhl S4.0 Manuel d'instructions

Garmin

Garmin GTM 10 - TMC Module Guide de référence

Garmin

Garmin GDL 90 UAT Guide de démarrage rapide

Garmin

Garmin GPSMAP 4010 Manuel d'utilisation

Garmin

Garmin GLO Glonass Manuel utilisateur

Garmin

Garmin GFS 10 - Fuel Sensor Manuel utilisateur

Garmin

Garmin A03451 Manuel d'instructions

Garmin

Garmin GRF 10 Manuel utilisateur

Garmin

Garmin GDL 90 Manuel utilisateur

Garmin

Garmin GFS 10 - Fuel Sensor Manuel utilisateur

Garmin

Garmin AMPS Rugged Mount Manuel utilisateur

Garmin

Garmin GFS 10 - Fuel Sensor Manuel utilisateur

Garmin

Garmin GPSMAP 5012 - Marine GPS Receiver Guide de configuration

Manuels Accessoires populaires d'autres marques

Hillco

Hillco 2810 Manuel utilisateur

Siemens

Siemens QSA2700D Manuel de l'opérateur

Contours

Contours ZY024 Manuel utilisateur

Saivod

Saivod VS621 Manuel utilisateur

Virtuox

Virtuox VirtuCLEAN 2.0 Manuel utilisateur

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Manuel utilisateur

Z-Wave

Z-Wave HSD-200Z Manuel utilisateur

turck

turck FMX-IM-2UPLI63FX Manuel utilisateur

Decagon Devices

Decagon Devices 10HS Manuel utilisateur

UPPAbaby

UPPAbaby Cup Holder Manuel utilisateur

Elko

Elko SmartSensor Leakage Wireless Manuel utilisateur

Grizzly

Grizzly H8371 Manuel utilisateur

Panasonic

Panasonic HG-T Series Manuel utilisateur

IFM Electronic

IFM Electronic Efector 250 Series Guide de référence

DigiDesign

DigiDesign 888/24 I/O Manuel utilisateur

PROZIS

PROZIS QUAY Manuel utilisateur

patagonia

patagonia PSI Vest Manuel utilisateur

SFC Energy

SFC Energy EFOY GO! Manuel utilisateur
