Frigidaire PLHV36W7K Manuel utilisateur

PRODUCT NO. BASE MODEL NO. MARKET COLOR

PLHV36W7KC PLHV36W7KC North America stainless/glass

Publication No.

5995360004

011017

-EN/SERVICE /KC

099

RANGE HOOD

Model No.

PLHV36W7K

©2001 White Consolidated Industries, Inc.

All rights reserved

FACTORY PARTS CATALOG

RANGE HOOD

WIRING DIAGRAM - # 5995360004

OWNER’S GUIDE - # 316137201

INSTALLATION INSTRUCTIONS - # 316137201

ELECTROLUX HOME PRODUCTS NORTH AMERICA

P.O. BOX 212378, Augusta, GA 30917

10/01 2

Publication No. PLHV36W7KC

5995360004

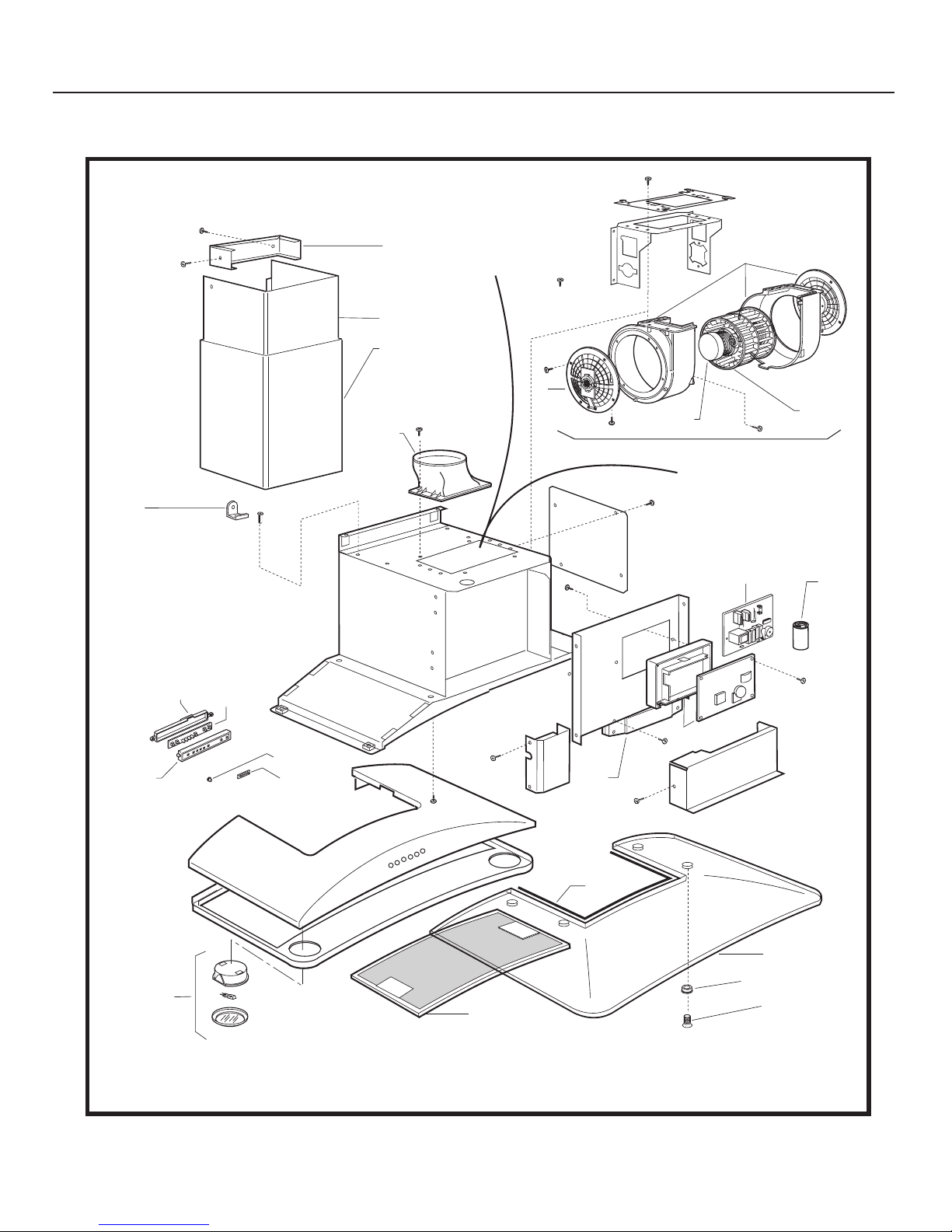

Exploded No. $1347

23

19

84

31

92

41

44

517

49

97

57

56

85

14

8

87

472

125

138

422

6

7

98 48

REPLACEMENT PARTS

# = Functional Parts 3 10/01

* = Non-Illustrated Parts

PLHV36W7KC Publication No.

5995360004

REPLACEMENT PARTS

POS. NO PART NO DESCRIPTION

6 # 5304425236 Blower Wheel,fan

7 # 5304425237 Motor,blower fan

8 5304425238 Support,motor

14 5304425239 Housing,blower fan

19 # 5304425240 Capacitor

23 # 5304425264 Filter,range hood ,framed grid

31 # 5304425265 Lamp,G-4 ,20 W ,12 V ,with holder

41 5304425266 Panel,control

44 5304425267 Button,control

48 # 5304425268 Switch,control circuit

49 # 5304425269 Control,printed circuit ,pcb

56 5304425270 Chimney,exhaust duct ,lower extension ,fixed

57 5304425271 Chimney,exhaust duct ,upper extension ,sliding

84 # 5304425272 Ballast,lamp ,transformer

85 5304425273 Bracket,hood support ,rear ,U-hook

87 5304425254 Duct,air exhaust ,connector

92 5304425274 Control Box

97 5304425275 Bracket,chimney support ,rear

98 5304425276 Cover,switch

125 5304425277 Cover,plaque ,glass

138 5304425278 Canopy,glass

422 5304425280 Screw,canopy mtg ,M6 x 20 ,glass clamping

472 5304425281 Gasket,canopy seal ,rubber

517 5304425282 Washer,hood mtg screw

* 218395401 Nameplate

10/01 4

Publication No. PLHV36W7KC

5995360004

WIRING DIAGRAM
