Frigidaire FFC13M2AW Manuel utilisateur

PRODUCT NO. BASE MODEL NO. SERIES COLOR VOLTS

FFC13M2AW0 FFC13M2AW 134A white 115

MARKET

North America

Publication No.

5995354494

010611

-EN/SERVICE /GS

365

FREEZER

Model number

FFC13M2AW

FACTORY PARTS CATALOG

FREEZER

WIRING DIAGRAM - # 216803900

OWNER’S GUIDE - # 216802800

SERVICE DATA SHEET - # 216803900

ELECTROLUX HOME PRODUCTS NORTH AMERICA

P.O.BOX 212378, AUGUSTA, GA 30917

06/01 2

Publication No. FFC13M2AW

5995354494

DOOR

# = Fast-moving Parts 3 06/01

* = Non-Illustrated Parts

FFC13M2AW Publication No.

5995354494

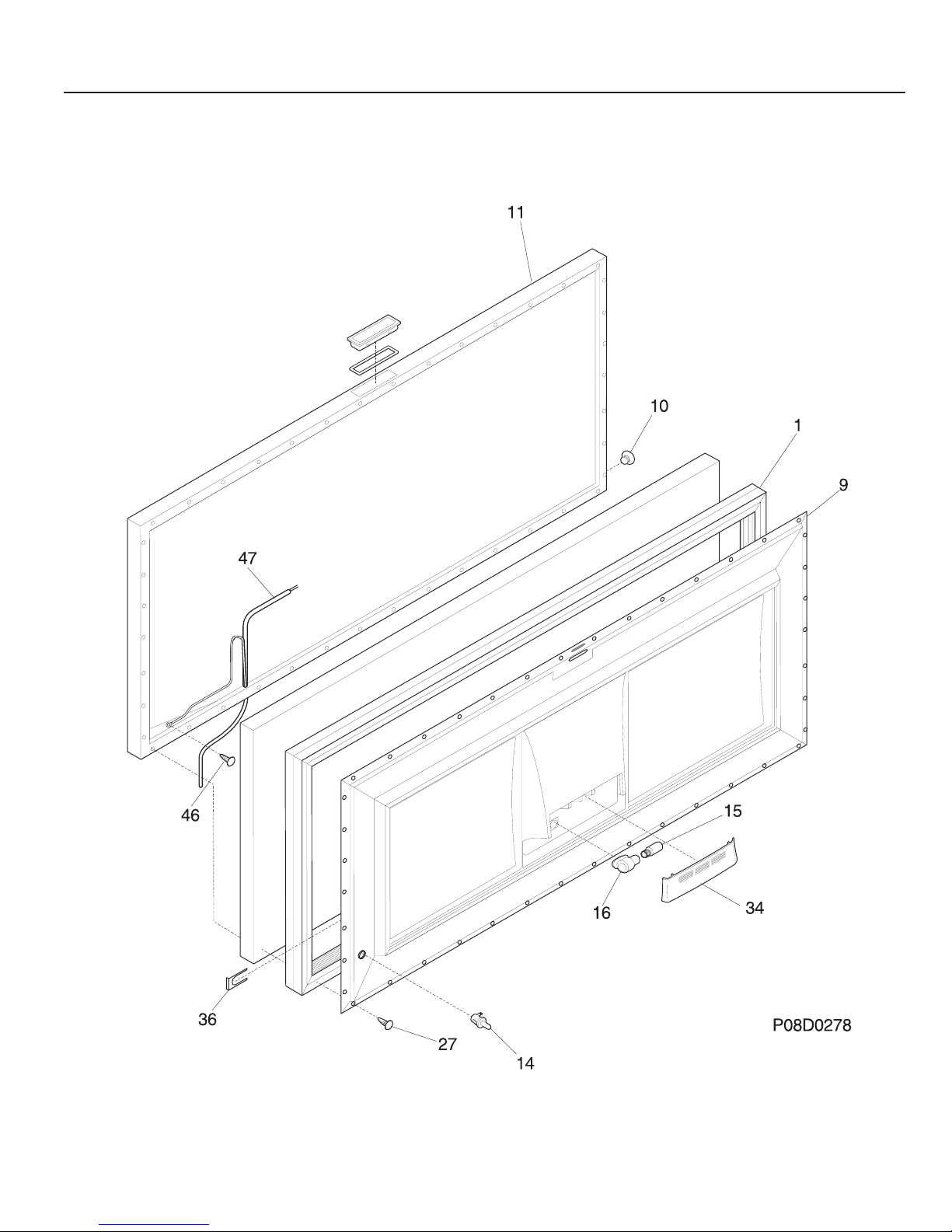

DOOR

POS. NO PART NO DESCRIPTION

1 216481101 Gasket-door,white

9 216686606 Panel-lid

10 216141101 Plug button,white

11 216129819 Panel-lid

14 # 216472300 Switch-light plunger

15 # 216608600 Lamp,light bulb ,40 W ,120 V

16 # 216684000 Socket-light/lamp

27 5303212828 Clip,panel

34 216160400 Shield-light

36 5306599968 Plate,backup ,light switch

46 216707800 Screw,PH ,8-32 x 1/2 ,wiring harness

47 216792200 Harness-lid/defrost

* 5303925098 Insulation

06/01 4

Publication No. FFC13M2AW

5995354494

CABINET

# = Fast-moving Parts 5 06/01

* = Non-Illustrated Parts

FFC13M2AW Publication No.

5995354494

POS. NO PART NO DESCRIPTION

6 216110900 Breaker

11 216110800 Breaker,white ,ends

12 240415201 Label-nameplate,white

18 216707200 Knob-control cold

21 # 216714600 Control-temperature

27 216629600 Screw-hinge

28 216039600 Hinge

30 216110700 Breaker,white ,corners

59 216080300 Basket

71 5303302714 Screw,8-18x3/4 ,(2)

75 216034301 Panel-access,white

* 216802800 Owners guide

* 5303305324 Paint,touch-up ,white

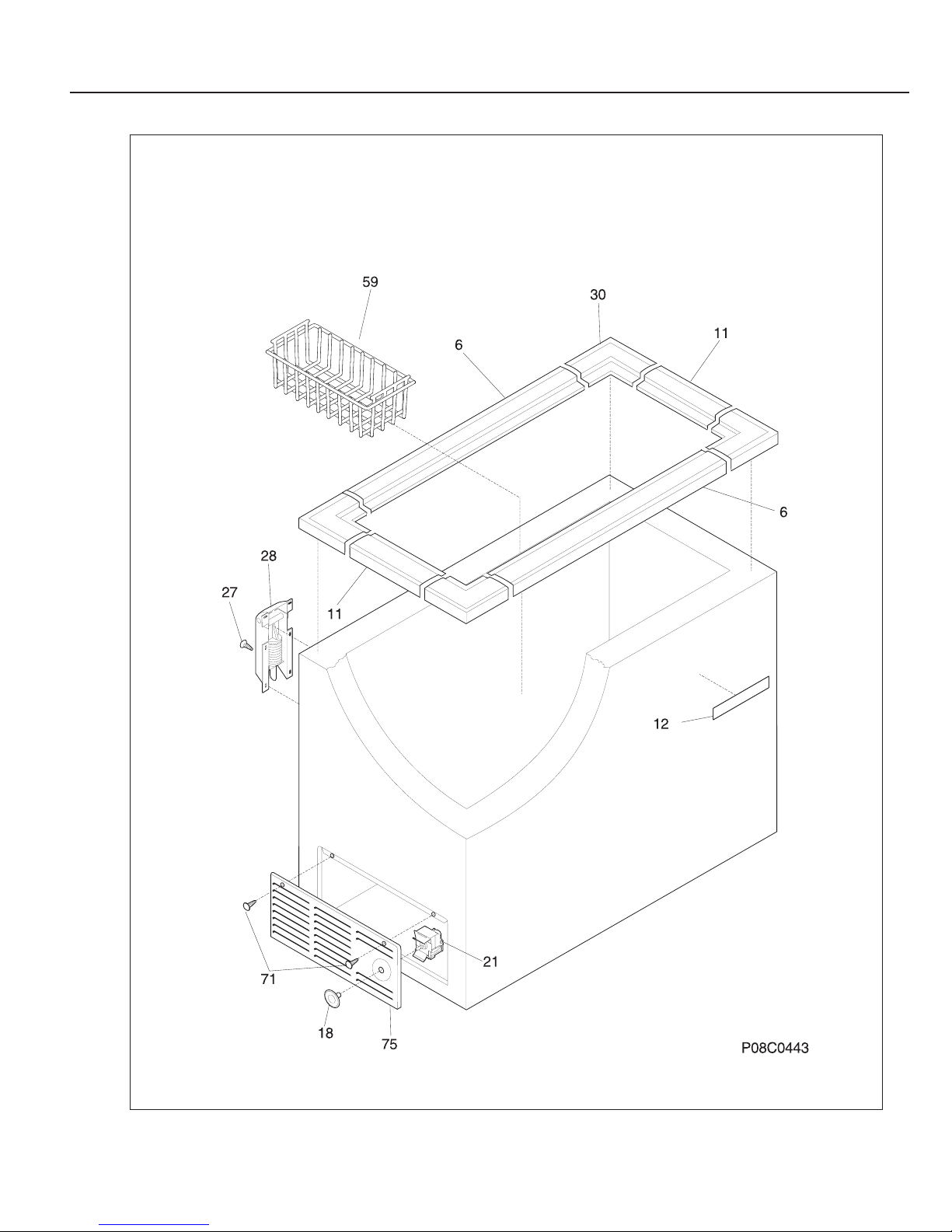

CABINET

06/01 6

Publication No. FFC13M2AW

5995354494

SYSTEM

# = Fast-moving Parts 7 06/01

* = Non-Illustrated Parts

FFC13M2AW Publication No.

5995354494

POS. NO PART NO DESCRIPTION

1 # 5303925238 Condenser

4 216634500 Drier-filter

5 # 216792300 Harness-main

22 216056400 Clip-spring mtg

27 5308002681 Grommet,compressor

28 5303212615 Support-compressor

29 # 216784300 Compressor,w/o electricals

30 216649313 Controller

32 216649200 Clip,controller

42 216232700 Washer-flat

43A 5303212614 Clip-harness

47 216629600 Screw-hinge

55 # 216787800 Capacitor-run

86 216036600 Screw,rwhd (gx-ca) ,8-32 x 1/2

* 216478900 Fastener,energy guide

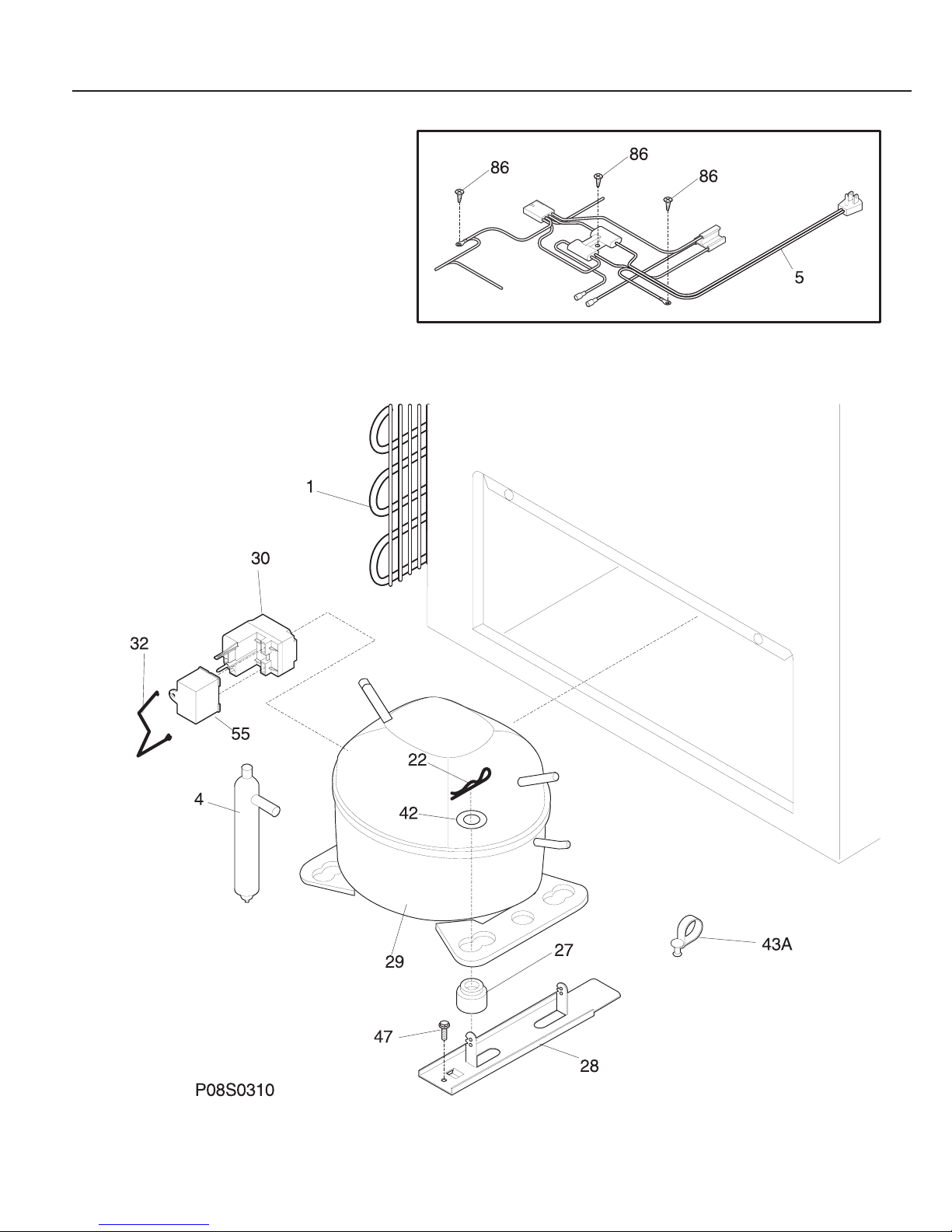

SYSTEM
