Frigidaire FFC05K0AW Manuel utilisateur

FREEZER

Model number

FFC05K0AW

FFC07K0AW

FACTORY PARTS CATALOG

FREEZER

WIRING DIAGRAM - # 216787900

OWNER’S GUIDE - # 216802800

SERVICE DATA SHEET - #216787900

PRODUCT NO. BASE MODEL NO. SERIES COLOR VOLTS

FFC05K0AW0 FFC05K0AW 134A white 115

FFC07K0AW0 FFC07K0AW 134A white 115

MARKET

North America

Publication No.

599535806/5

010823

-EN/SERVICE /G

365

ELECTROLUX HOME PRODUCTS NORTH AMERICA

P.O BOX 212378, AUGUSTA , GA 30917

08/01 2

Publication No. FFC05/07K0AW

5995358065

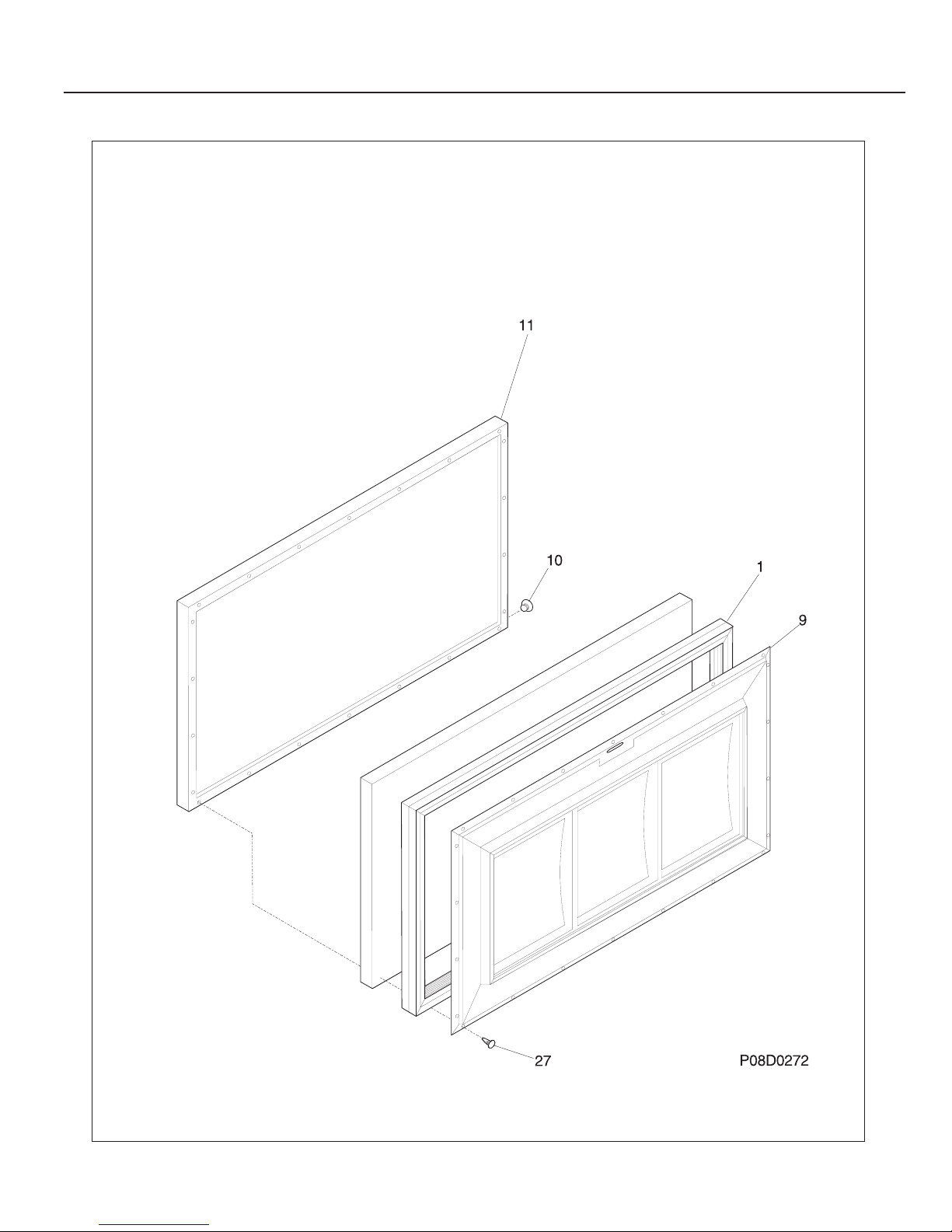

DOOR

# = Fast-moving Parts 3 08/01

* = Non-Illustrated Parts

FFC05/07K0AW Publication No.

5995358065

DOOR

A = FFC05K0A (FFC05K0AW0)

B = FFC07K0A (FFC07K0AW0)

POS. NO PART NO DESCRIPTION

1 216480801 A - Gasket-door,white

1 216480901 - B Gasket-door,white

9 216061502 A - Panel-inner lid,white

9 216061602 - B Panel-inner lid,white

10 216141101 A B Plug button,white

11 216106014 A - Panel-outer lid,white

11 216113114 - B Panel-outer door,white

27 5303212828 A B Clip,panel

* 5303917276 - B Insulation-door,fiberglass ,(bulk)

08/01 4

Publication No. FFC05/07K0AW

5995358065

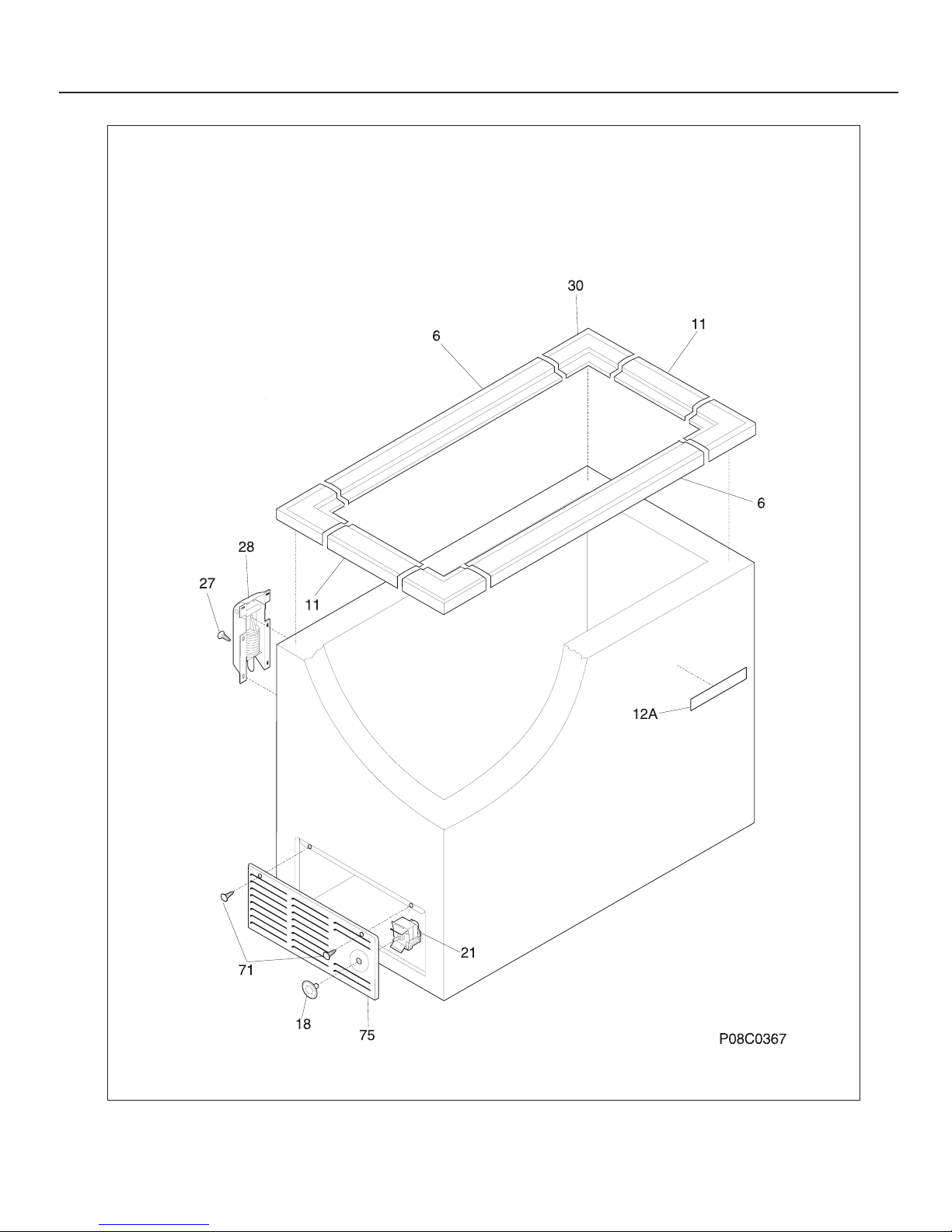

CABINET

# = Fast-moving Parts 5 08/01

* = Non-Illustrated Parts

FFC05/07K0AW Publication No.

5995358065

A = FFC05K0A (FFC05K0AW0)

B = FFC07K0A (FFC07K0AW0)

POS. NO PART NO DESCRIPTION

6 216105700 A - Breaker-hinge\front,white

6 216112800 - B Breaker-hinge,white

11 216105600 A B Breaker-ends,white

12A 240415201 A B Label-nameplate,white

18 216707200 A B Knob-control cold

21 # 216787700 A B Control-temperature

27 216337700 A B Screw,hex washer head ,10-24 x 0.500

28 216478800 A B Hinge Assy

30 216105500 A B Breaker-corners,white

71 5303302714 A B Screw,8-18x3/4 ,(2)

75 216329402 A B Panel-access,white

* 216802800 A B Owners guide

* 5303305324 A B Paint,touch-up ,white

CABINET

08/01 6

Publication No. FFC05/07K0AW

5995358065

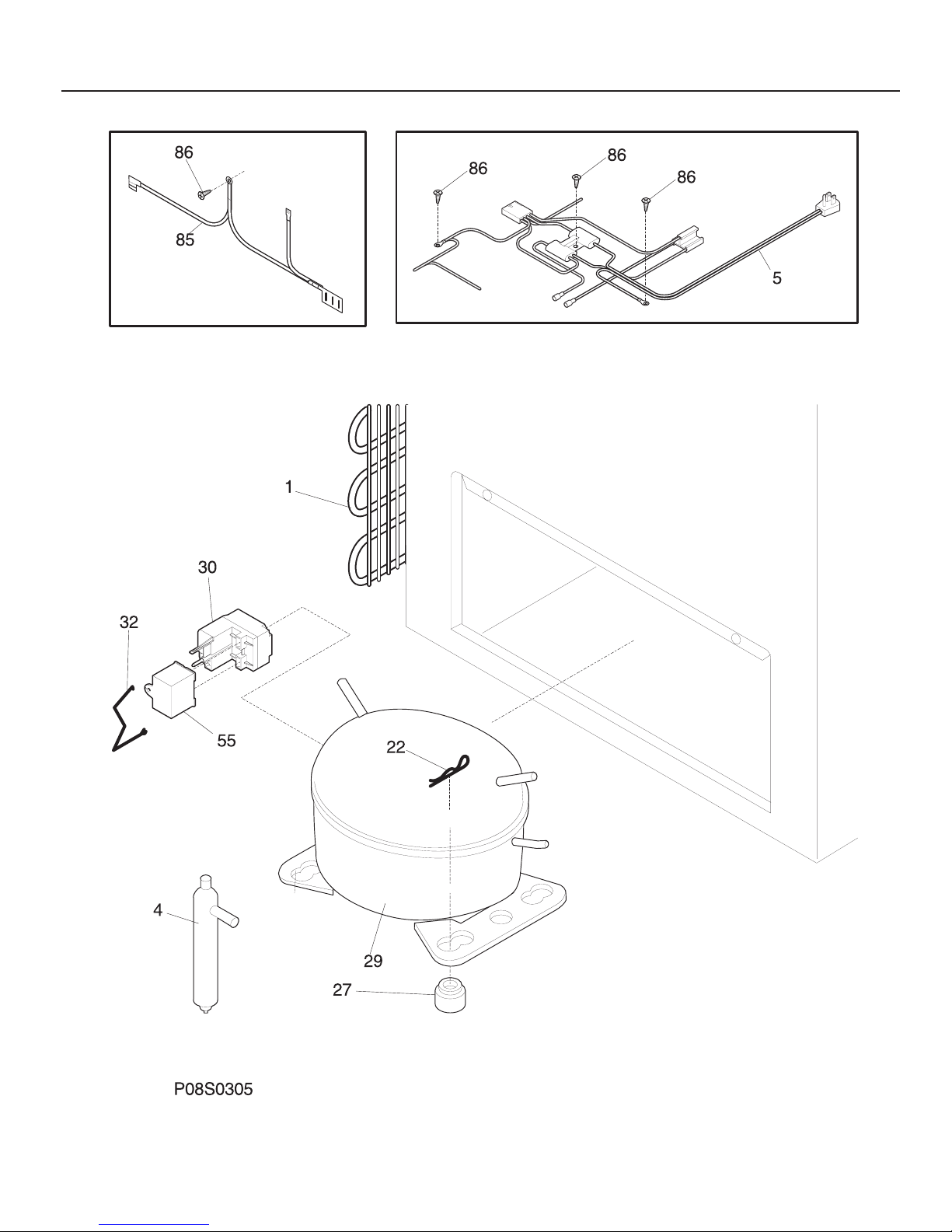

SYSTEM

# = Fast-moving Parts 7 08/01

* = Non-Illustrated Parts

FFC05/07K0AW Publication No.

5995358065

SYSTEM

A = FFC05K0A (FFC05K0AW0)

B = FFC07K0A (FFC07K0AW0)

POS. NO PART NO DESCRIPTION

1 5300120779 A - Condenser

1 # 5300120780 - B Condenser

4 216634500 A B Drier-filter

5 216696400 A B Harness-electrical

22 216056400 A B Clip-spring mtg

27 5308002681 A B Grommet,compressor

29 # 216784800 A - Compressor,w/o electricals

29 # 216784200 - B Compressor,w/o electricals

30 216649304 A - Controller

30 216649314 - B Controller

32 216694500 A - Clip,controller

32 216649200 - B Clip,controller

55 216696700 A - Capacitor-run,180 VAC ,15 microfarad

55 # 216787800 - B Capacitor-run

85 216533100 A B Wire,ground

86 216707700 A B Screw,8-18 X 1/2
