Frigidaire FEC3X2XA Manuel utilisateur

PRODUCT NO. FACTORY NO. COLOR MARKET

FEC3X2XAW1 3805431163011 WHITE U.S.A.

FEC3X2XAD1 3805431163031 ALMOND U.S.A.

FEC3X2XAC1 38054311630C1 STAINLESS U.S.A.

ELECTRIC - COOKTOP

Model No.

FEC3X2XA

Inc.

FACTORY PARTS CATALOG

ELECTRIC COOKTOP

WIRING DIAGRAM # - 318046901

OWNER’S GUIDE # - 318200602

INSTALLATION INSTR. # - 318097900

FRIGIDAIRE HOME PRODUCTS

7075 ORDAN DRIVE

MISSISSAUGA, ONTARIO

CANADA, L5T 1K6

TEL: (905) 565-9200 Publication No.

5995322863

990513

-EN/SERVICE

377

LEFT

REAR

LEFT

FRONT

RIGHT

REAR

RIGHT

FRONT

FOF

Publication No. FEC3X2XA

5995322863

05/99 2

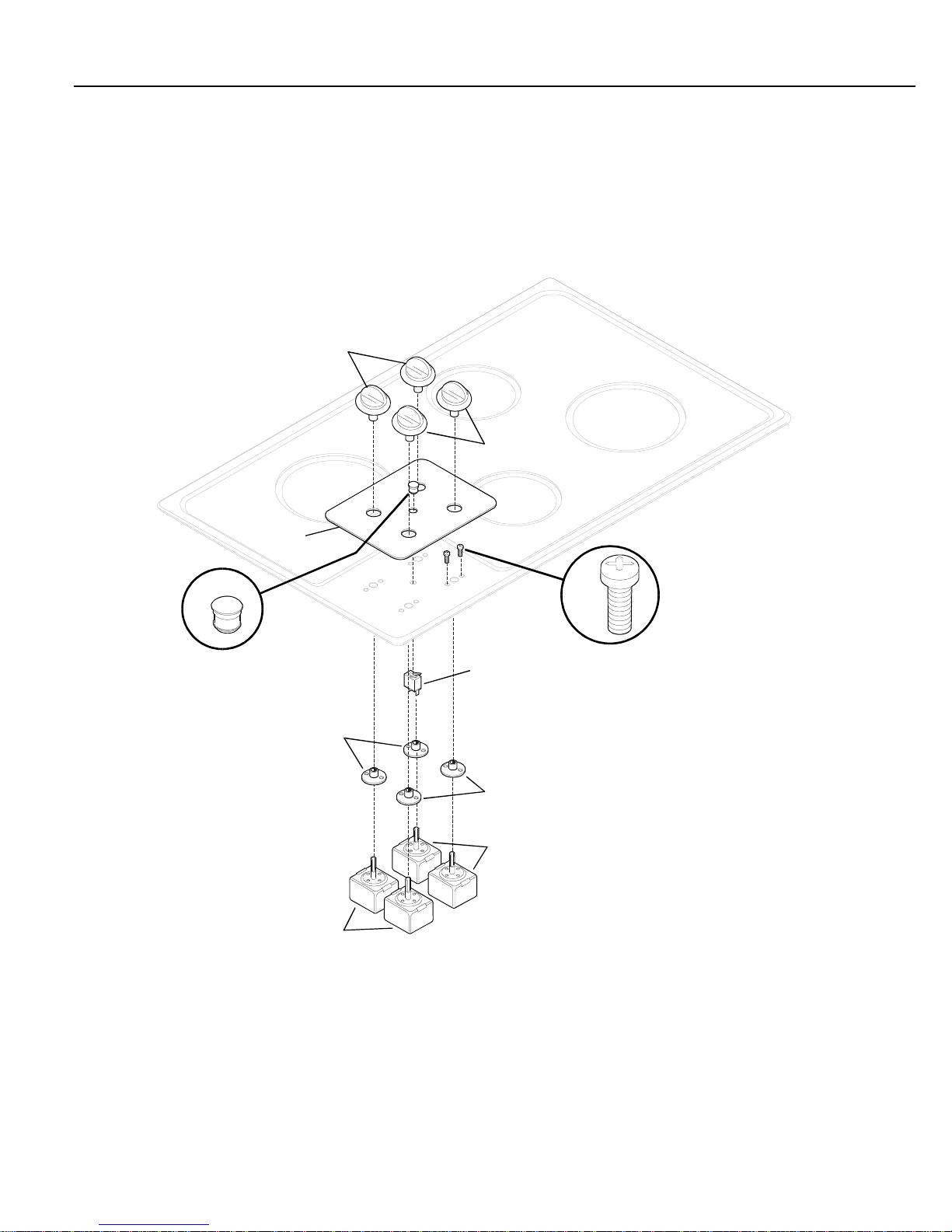

CONTROL PANEL

LA9923G28

FEC3X2XA Publication No.

5995322863

# = Functional Part 305/99

* = Non-Illustrated Part

CONTROL PANEL

A=FEC3X2XA (FEC3X2XAW1)

B=FEC3X2XA (FEC3X2XAD1)

C=FEC3X2XA (FEC3X3XAC1)

POS. NO PART NO DESCRIPTION

14 5308008876 AB C Light/Lamp indicator

19 5303299755 AB C Overlay

36 318016308 AB C Knob-surface unit black

46 5303200418 AB C Lens-light/lamp, indicator

54 # 318120504 AB C Switch-surface unit

69 5303305528 AB C Screw, switch mtg

74 318146010 AB C Bushing

*08002868 AB C Screw, 10-24 X ½

*5303308449 AB C Fastener

*5303323140 AB C Screw, ground

Publication No. FEC3X2XA

5995322863

05/99 4

MAINTOP/SURFACE UNITS

136

138

137

136

137

137 137138

136

LA9923V31

162

15A

19A

FEC3X2XA Publication No.

5995322863

# = Functional Part 505/99

* = Non-Illustrated Part

A=FEC3X2XA (FEC3X2XAW1)

B=FEC3X2XA (FEC3X2XAD1)

C=FEC3X2XA (FEC3X2XAC1)

POS. NO PART NO DESCRIPTION

15 # 5308011964 AB C Element-surface

15A# 5303299749 AB C Element-surface

16 5303299756 AMain top white

16 5303299757 BMain top almond

16 5303299758 C Main top chrome

19 318067010 AB C Pan surface element large

19A 5303280336 AB C Pan surface element small

27 5303323704 AB C Terminal block

28 5303301461 AB C Medaillon, surface element

46 5304410269 AB C Burner box

63 08007817 AB C Spacer

93 318122500 AB C Bracket terminal block

136 3008711 AB C Support (4)

137 5303306669 AB C Screw, 10-16 X 1 ½

138 08016269 AB C Support mtg

162 3008713 AB C Shield wire

*5303300195 AB C Screw, terminal block

*5303323364 AB C Bx & wires ay

*5303323140 AB C Screw ground

*08002868 AB C Screw, 10-24 X ½

*5303300195 AB C Screw, 10-32 X 3/8

*5303324512 AB C Screw, 6-32 X 5/16

MAINTOP/SURFACE UNITS

Publication No. FEC3X2XA

5995322863

04/99 6

WIRING DIAGRAM
