PRODUCT NO. BASE MODEL NO. MARKET BTU-COOLING

FAS295J2A2 FAS295J2A USA 28500BTU

Publication No.

5995348785

010122

-EN/SERVICE /DJH

345

ROOM AIR CONDITIONER

Model No.

FAS295J2A2

FACTORY PARTS CATALOG

ROOM AIR CONDITIONER

WIRING DIAGRAM - # 309343701

OWNER’S GUIDE - # 309000825

ELECTROLUX HOME PRODUCTS NORTH AMERICA

P.O.BOX 212378, AUGUSTA, GA 30917

08/01 2

Publication No. FAS295J2A2

5995348785

CABINET FRONT AND WRAPPER

# = Fast-moving Parts 3 08/01

* = Non-Illustrated Parts

FAS295J2A2 Publication No.

5995348785

CABINET FRONT AND WRAPPER

POS. NO PART NO DESCRIPTION

1 309632704 Cabinet,sleeve ,top louvers

2 309632804 Grille,rear ,with rail

7 309631104 Link,vertical louver

8 309630804 Louver,horizontal

8* 309633305 Louver Assy,horizontal

9 309631004 Louver

12 309631404 Filter-air,molded plastic

17 309633205 Front-cabinet,complete assy

19 309341002 Overlay,Frig Gallery

25 309321401 Door-vent,actuator

26 309330404 Handle-vent,gray

26A 309330202 Detent-vent

26A* 309330206 Detent Assy-vent,with adhesive

43 309630904 Panel,cabinet front

70 309342401 Enclosure,elec control mt

78 309350502 Remote Control,transmitter, with batteries

08/01 4

Publication No. FAS295J2A2

5995348785 CONTROLS

# = Fast-moving Parts 5 08/01

* = Non-Illustrated Parts

FAS295J2A2 Publication No.

5995348785

CONTROLS

POS. NO PART NO DESCRIPTION

7 309630403 Control Box

7* 5303015427 Screw,truss head ,8-18AB x 0.47

10 309623601 Bulkhead,control system

13 # 5303320002 Capacitor,370 V ,7+40 mfd

14 3015312 Screw

15 5303303077 Strap-capacitor

16 # 5304408753 Harness-wiring

17# 309343120 Cord-service

70 # 309342401 Enclosure, electrical contrl mtg

71 # 309350401 PC Board,power,Sagem

72 # 309350403 Board-input,Sagem HD

72* 5304417643 Ribbon Protector

74 5303301590 Screw-bracket

75 5304413781 Support-pc board

76 309111602 Transformer,240/12 Volt

* 5304415035 Thermistor

* 08017123 Holder-thermistor

08/01 6

Publication No. FAS295J2A2

5995348785

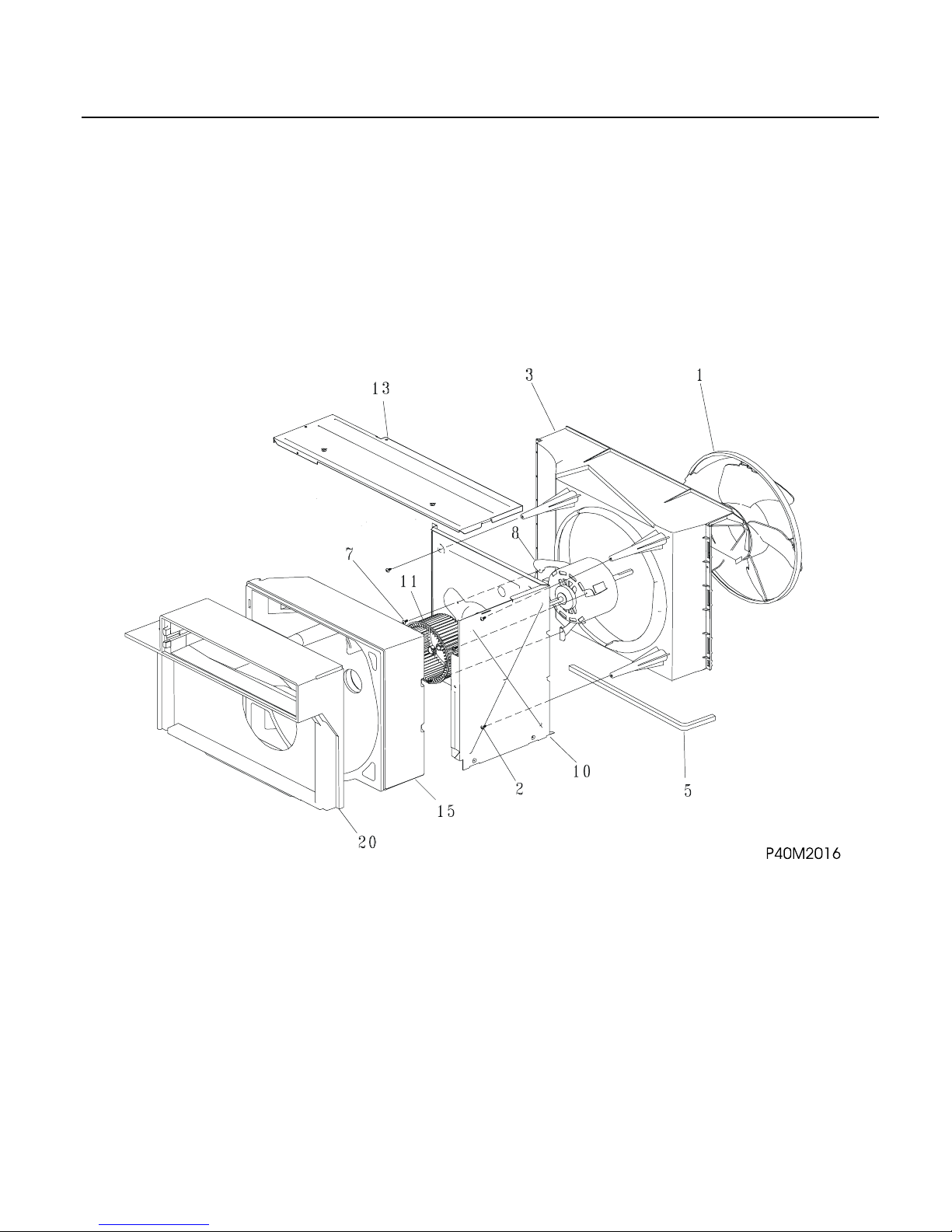

AIR HANDLING PARTS

# = Fast-moving Parts 7 08/01

* = Non-Illustrated Parts

FAS295J2A2 Publication No.

5995348785

AIR HANDLING PARTS

POS. NO PART NO DESCRIPTION

1 # 5303321440 Fan blade & clamp

3 309623201 Shroud-condenser,one piece

5 5303015311 Seal,fan housing ,lower

7 5303015427 Screw,truss head ,8-18AB x 0.47

8 5304414796 Motor-fan

10 309623401 Bulkhead,air system

11 309633001 Blower Wheel,plastic ,with clamp

13 309630301 Cover-blower wheel,top

15 309630101 Housing-blower,evap scroll

20 309630201 Plate-blower housing,scroll plate

08/01 8

Publication No. FAS295J2A2

5995348785

COMPRESSOR PARTS

# = Fast-moving Parts 9 08/01

* = Non-Illustrated Parts

FAS295J2A2 Publication No.

5995348785

COMPRESSOR PARTS

POS. NO PART NO DESCRIPTION

1 # 5304404739 Compressor

2 5303286606 Grommet,compressor mtg ,(3)

3 5308006948 Nut,compressor mtg ,(3)

5 5303002069 Wire-Bale,terminal cover

6 5303002068 Gasket,terminal cover

7 5303002067 Cover,compr terminal

11 309642001 Evaporator assy

12 # 5303306719 Condenser

13 309623501 Tray-evaporator

14 309632906 Base stud ASSY

16 5304414953 Tube white,.106x.054x52.00

17 5304414968 Tube-outlet.108 .111 (4)

19 309112501 Washer,metallic

19* 5303002664 Washer,compressor mtg

08/01 10

Publication No. FAS295J2A2

5995348785

WINDOW MOUNTING PARTS
