Frigidaire FAS187P2A Manuel utilisateur

Product No. FAS187P2A1

Series heavy duty

Volts 230/208

BTU-Cooling 18500/18200 BTU

Wiring Diagram 81902544

Owner's Guide 819042150en

Installation Instructions 819042102en

Market Lowe's

M40L0004.eps M40C0010.eps M40M0007.eps 81902544.eps

Electrolux Major Appliances

North & Latin America

P.O. BOX 212378

AUGUSTA, GA 30917

Publication No.

5995437513

05/05/24

(EN/SERVICE/KC)

099

ROOM AIR

CONDITIONER

Model No.

FAS187P2A

Publication No: 5995437513 FAS187P2A1

05/05 2

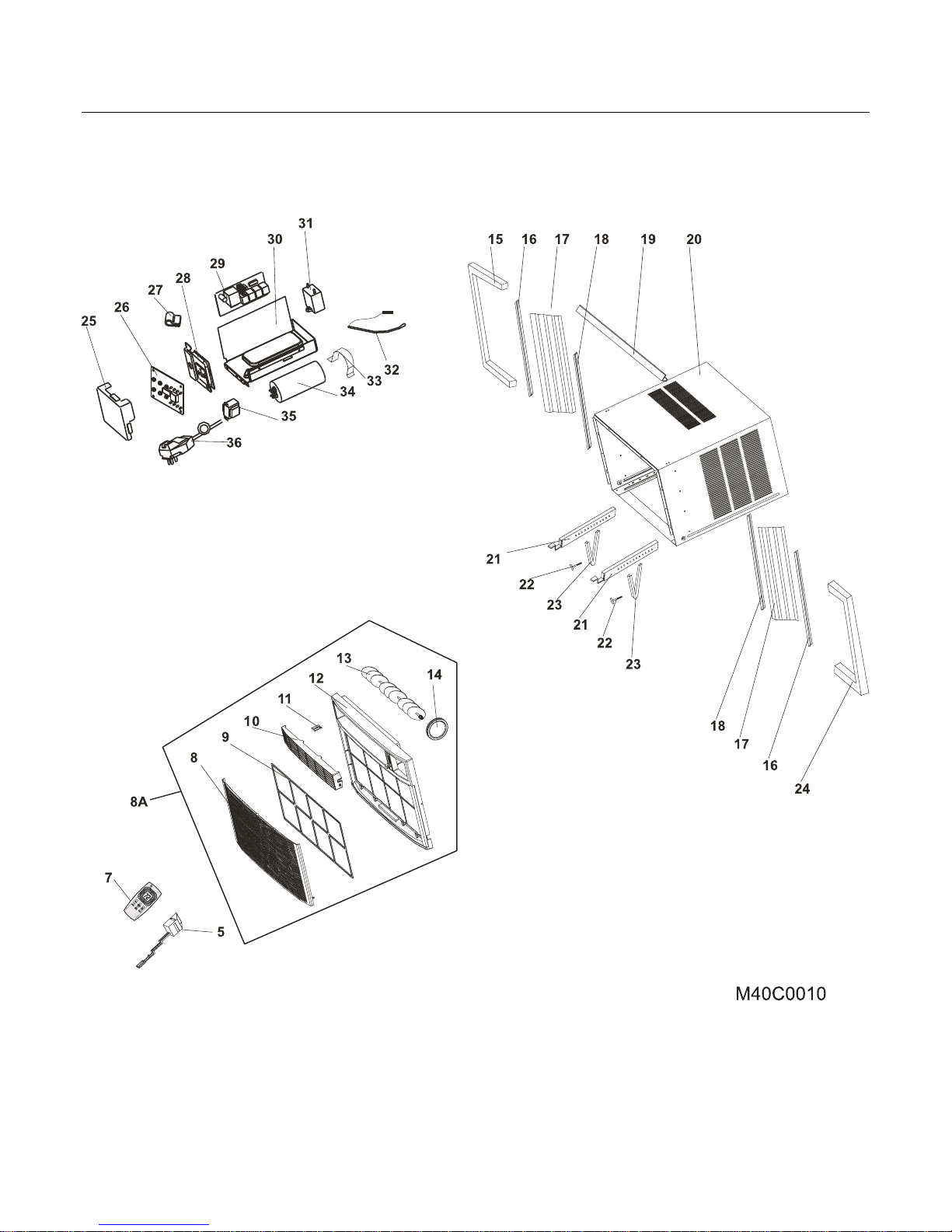

CABINET, FRONT, CONTROLS

FAS187P2A1 Publication No: 5995437513

# Functional Parts 3 05/05

* Non-Illustrated Parts

CABINET, FRONT, CONTROLS

POS. NO PART NO. DESCRIPTION

5 5304447884 Vent, fresh air, with lever

7 # 5304447885 Remote Control, transmitter

8A 5304448485 Front Assembly, complete panel, includes 8, 9, 10, 11, 12, 13, 14

8 5304447886 •Panel, front grille

9 5304447784 •Filter, air, plastic frame

10 5304447887 •Louver, horizontal

11 5304447786 •Clip, air vent

12 5304447888 •Frame, front assembly

13 5304447788 •Louver, vertical

14 5304447789 •Dial, louver adjuster

15 5304447790 Frame, shutter panel, LH

16 5304447792 Retainer, shutter lock

17 5304447793 Shutter, accordion panel, RH/LH

18 5304447794 Retainer, shutter mount, cabinet sides

19 5304447795 Rail, shutter track, top

20 5304447796 Cabinet, wrapper/sleeve

21 5304447797 Bracket, cab mounting

22 5304447798 Screw, cab leveling

23 5304447799 Bracket, angle, cab support

24 5304447791 Frame, shutter panel, RH

25 5304447889 Console, control cover

26 # 5304447890 PC Board, display/input

27 5304447802 Clip, cable clamp

28 5304447803 Cover, front plate, control box

29 # 5304447936 PC Board, control/power

30 5304447805 Control Box

31 # 5304447924 Capacitor, fan motor

32 # 5304447807 Sensor, temperature, evap/indoor

33 5304447808 Strap, capacitor mtg.

34 # 5304447925 Capacitor, run

35 # 5304447937 Transformer

36 # 5304447926 Power Cord, LCDI, with test/reset

Publication No: 5995437513 FAS187P2A1

05/05 4

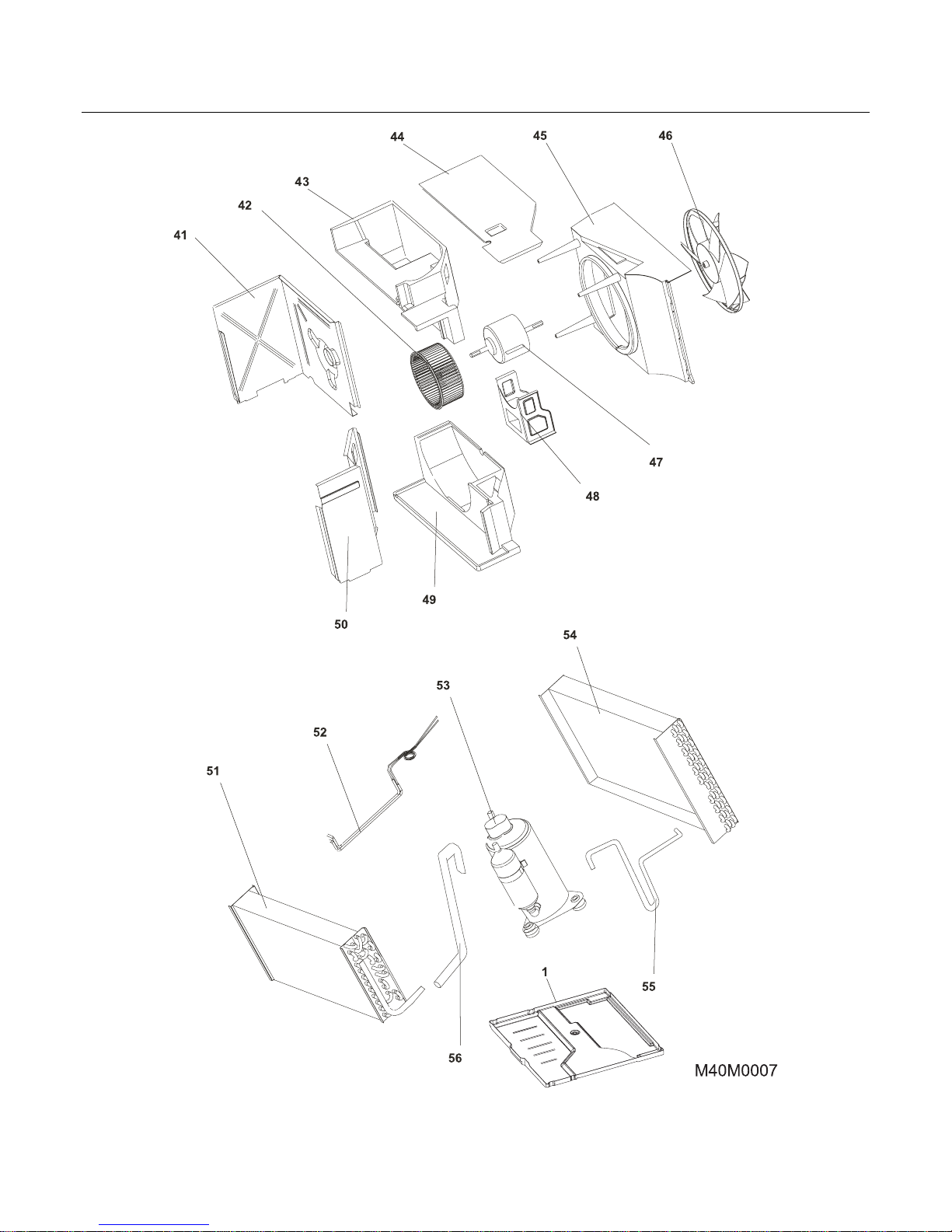

COOLING & AIR FLOW SYSTEMS

FAS187P2A1 Publication No: 5995437513

# Functional Parts 5 05/05

* Non-Illustrated Parts

COOLING & AIR FLOW SYSTEMS

POS. NO PART NO. DESCRIPTION

1 5304447892 Base, unit chassis

41 5304447813 Bulkhead, panel, left side

42 # 5304447814 Blower Wheel, centrifugal fan

43 5304447815 Scroll, blower housing, top

44 5304447816 Cover, blower scroll, top plate

45 # 5304447817 Shroud, fan housing

46 # 5304447818 Fan Blade, axial flow

47 # 5304447938 Motor, fan

48 5304447820 Bracket, fan motor mount

49 5304447821 Scroll, blower housing, bottom

50 5304447822 Bulkhead, panel, right side

51 # 5304447941 Evaporator

52 # 5304447931 Capillary Tube

53 # 5304447932 Compressor Assembly, w/electricals, drier, grommets

54 # 5304447826 Condenser

55 # 5304447934 Discharge Tube

56 # 5304447935 Suction Tube

Publication No: 5995437513 FAS187P2A1

05/05 6

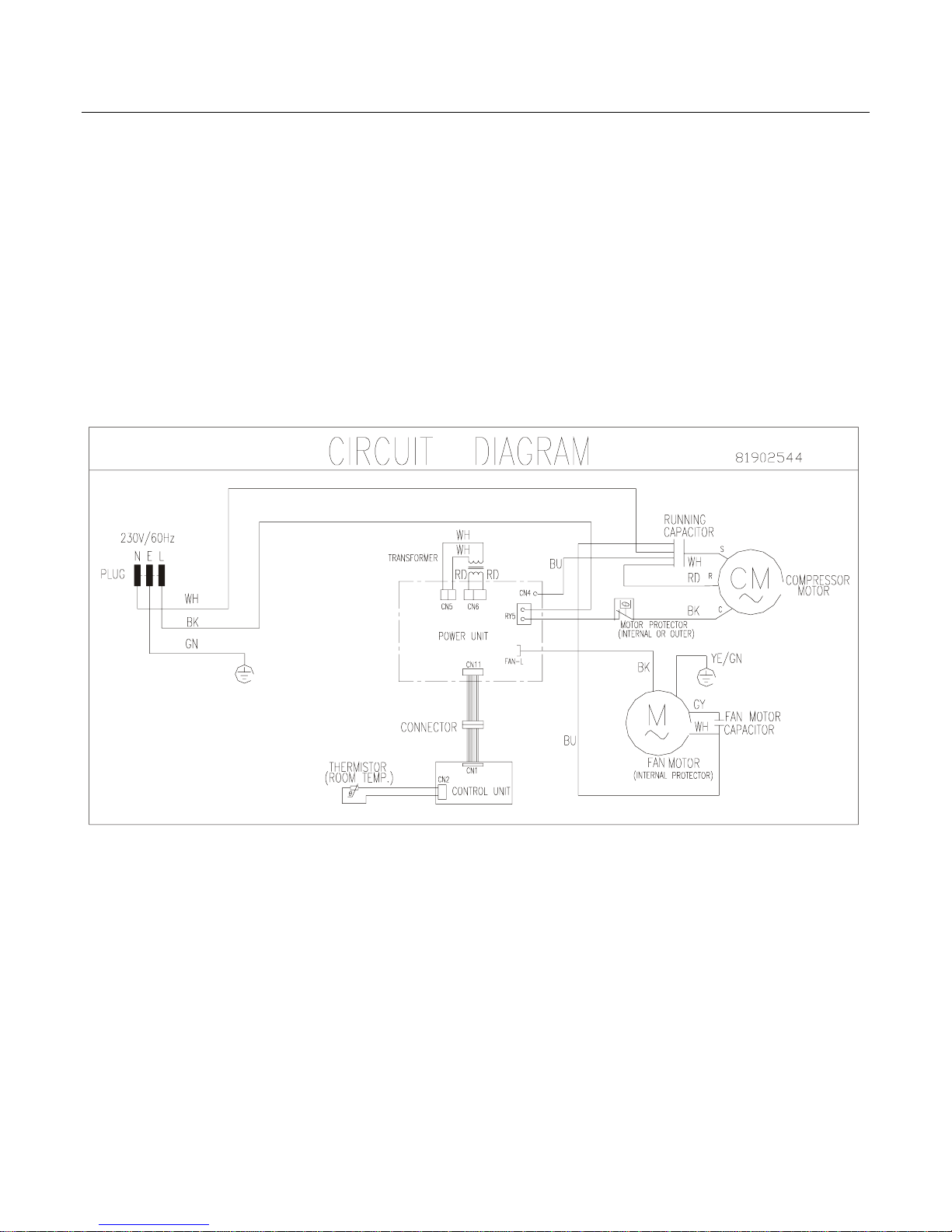

WIRING DIAGRAM

81902544
