Franke FTC 9462 Manuel d'utilisation

Istruzioni per l’uso e l’installazione

Cappa

Instructions for use and installation

Cooker Hood

Mode d’emploi et installation

Hotte de Cuisine

Bedienungsanleitung und Einrichtung

Dunstabzugshaube

Kullan

ım ve montaj talimatları

Davlumbaz

FTC 6462

FTC 9462

Libretto di Istruzioni

INDICE

CONSIGLI E SUGGERIMENTI..............................................................................................................................................7

CARATTERISTICHE..............................................................................................................................................................8

INSTALLAZIONE....................................................................................................................................................................9

USO......................................................................................................................................................................................11

MANUTENZIONE.................................................................................................................................................................12

Instructions Manual

INDEX

RECOMMENDATIONS AND SUGGESTIONS....................................................................................................................14

CHARACTERISTICS............................................................................................................................................................15

INSTALLATION....................................................................................................................................................................16

USE.......................................................................................................................................................................................18

MAINTENANCE....................................................................................................................................................................19

Manuel d’Instructions

SOMMAIRE

CONSEILS ET SUGGESTIONS ..........................................................................................................................................21

CARACTERISTIQUES.........................................................................................................................................................22

INSTALLATION....................................................................................................................................................................23

UTILISATION........................................................................................................................................................................25

ENTRETIEN..........................................................................................................................................................................26

Bedienungsanleitung

INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE....................................................................................................................................28

CHARAKTERISTIKEN..........................................................................................................................................................29

MONTAGE............................................................................................................................................................................30

BEDIENUNG.........................................................................................................................................................................32

WARTUNG............................................................................................................................................................................33

Kullanim Kilavuku

IÇERIKLER

TAVSIYELER VE ÖNERILER..............................................................................................................................................35

ÖZELLIKLER........................................................................................................................................................................36

MONTAJ...............................................................................................................................................................................37

KULLANIM............................................................................................................................................................................39

BAKIM...................................................................................................................................................................................40

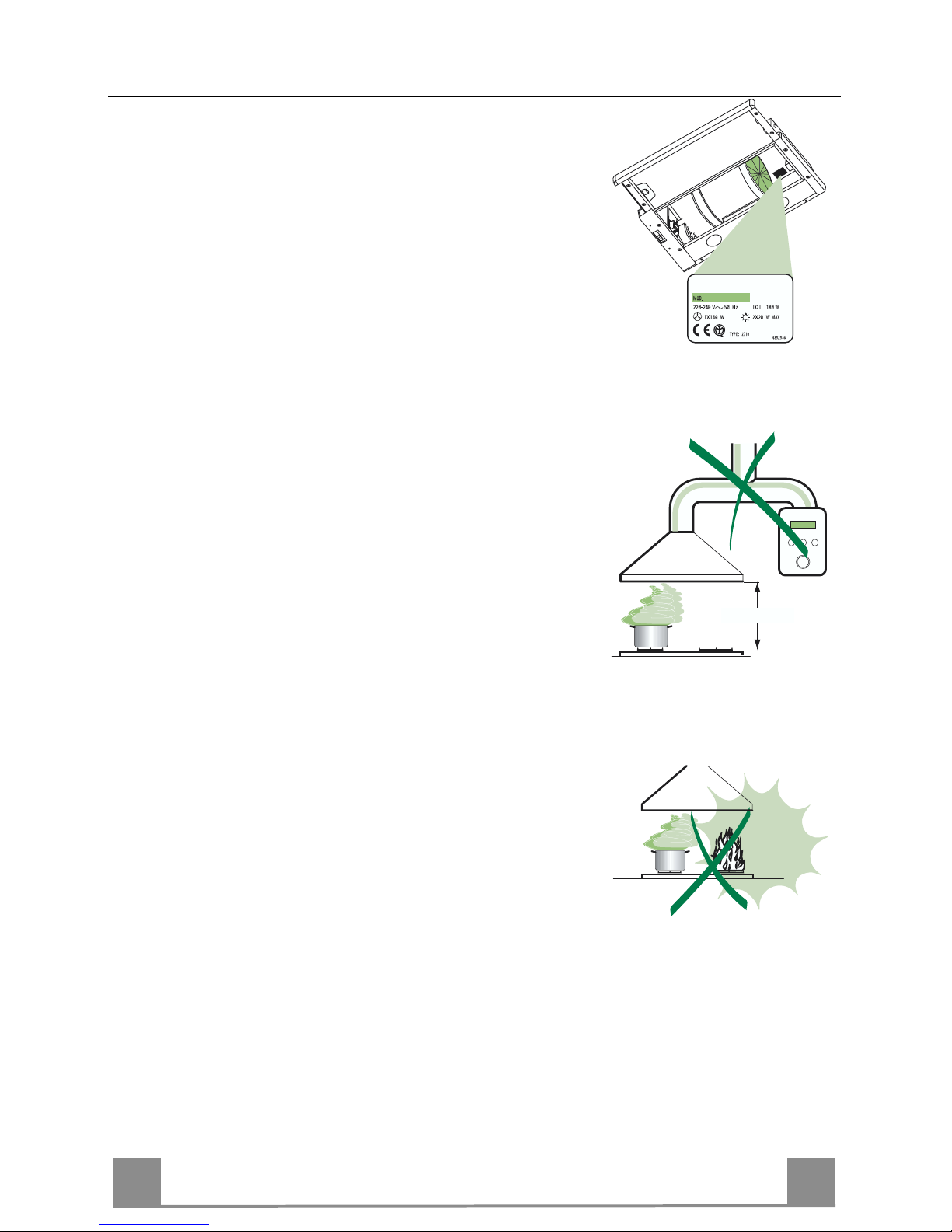

CONSIGLI E SUGGERIMENTI

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installa-

zione non corretta o non conforme alle regole dell’arte.

• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve

essere di 650 mm.

• Verificare che la tensione di rete corrisponda a quella riportata nella tar-

ghetta posta all’interno della Cappa.

• Per Apparecchi in Classe Ia accertarsi che l’impianto elettrico domestico

garantisca un corretto scarico a terra.

• Collegare la Cappa all’uscita dell’aria aspirata con tubazione di diametro

pari o superiore a 120 mm. Il percorso della tubazione deve essere il più

breve possibile.

• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combu-

stione (caldaie, caminetti, ecc.).

• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparec-

chi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di

gas), si deve provvedere ad una aerazione sufficiente dell’ambiente. Se la

cucina ne fosse sprovvista, praticare un’apertura che comunichi con

l’esterno, per garantire il richiamo d’aria pulita.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per ab-

battere gli odori della cucina.

• Non fare mai uso improprio della Cappa.

• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.

• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita

laterale delle stesse rispetto al fondo delle pentole.

• Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe infiam-

marsi.

• Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incen-

dio.

• La Cappa non deve essere utilizzata da bambini o persone non abilitate

all’uso corretto.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la

Cappa togliendo la spina elettrica o spegnendo l’interruttore generale.

• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo

gli intervalli consigliati.

• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno

umido e detersivo liquido neutro.

650 mm min.

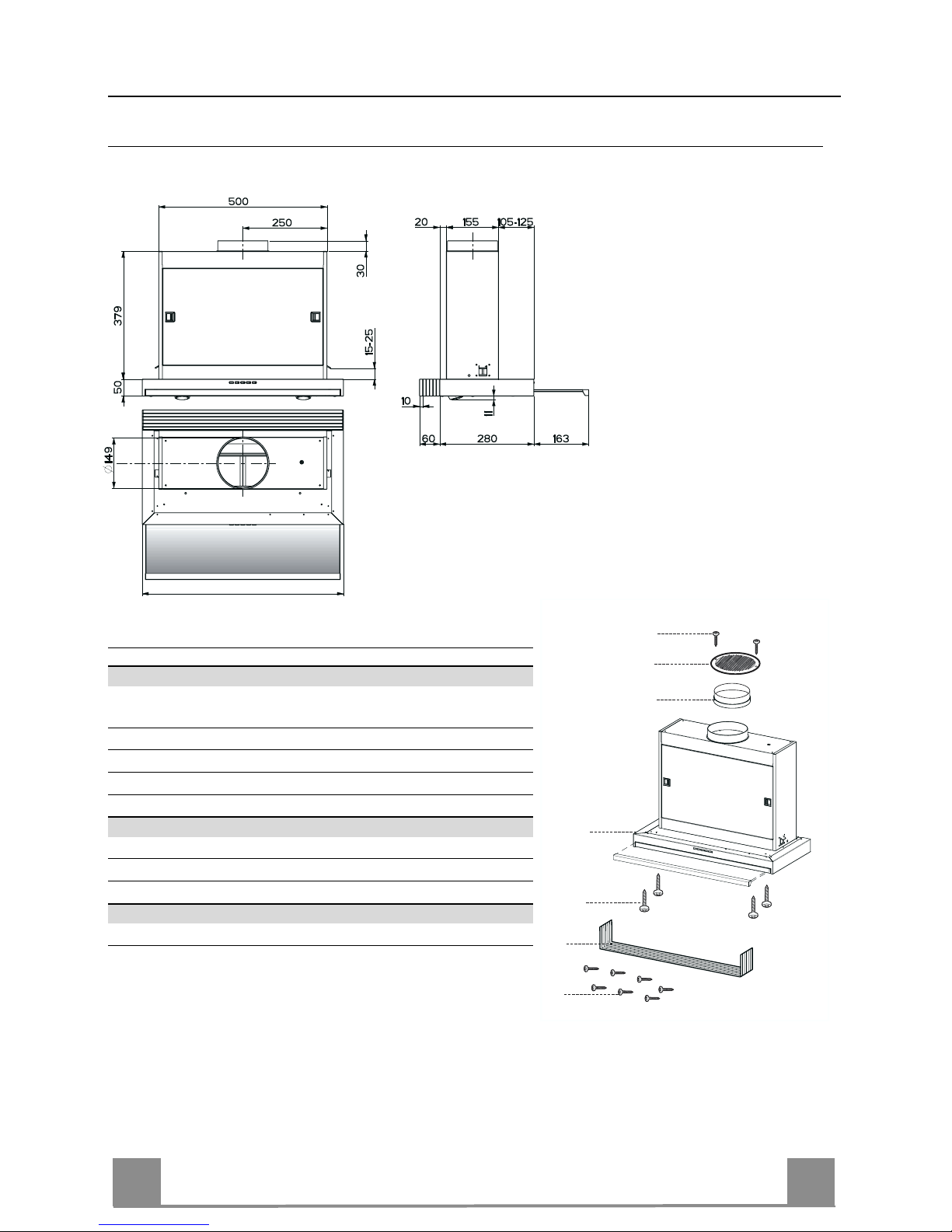

CARATTERISTICHE

Ingombro

598 - 898

Componenti

Rif. Q.tà Componenti di Prodotto

11 Corpo Cappa completo di: Comandi, Luce, Gruppo

Ventilatore, Filtri

8 1 Griglia direzionata uscita aria

9 1 Flangia ø 120

20 1 Profilo chiusura

Rif. Q.tà Componenti di Installazione

12a 4 Viti 3,5 x 16

12e 9 Viti 2,9 x 12,7

Q.tà Documentazione

1 Libretto Istruzioni

12e

12a

12e

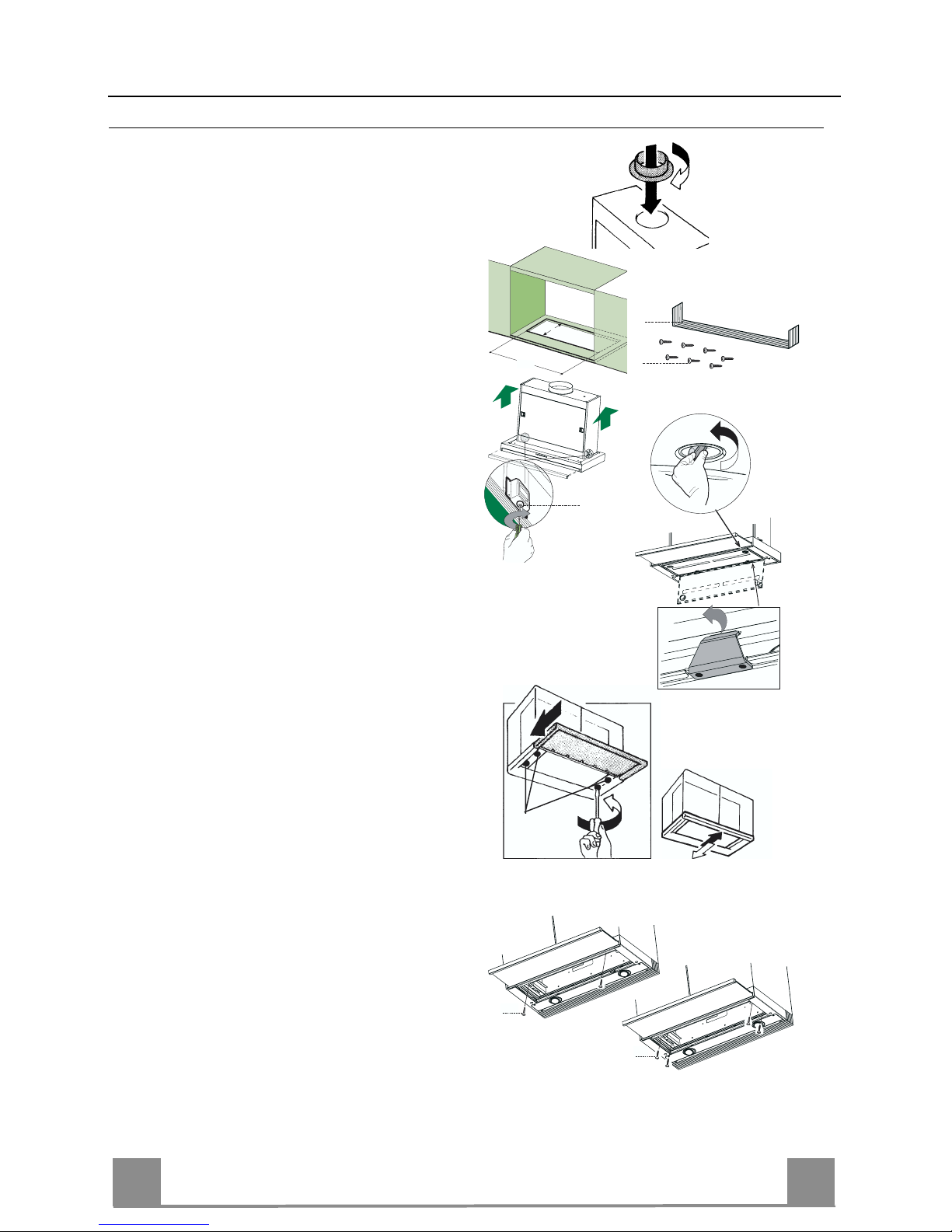

INSTALLAZIONE

Foratura Piano di supporto e Montaggio Cappa

• La Cappa può essere installata direttamente

sul piano inferiore dei Pensili (650 mm min.

dal Piano di Cottura) con i Supporti laterali a

scatto.

• Praticare un incasso sul piano inferiore del

Pensile, come indicato.

• Inserire la flangia 9nel foro superiore di

scarico.

• Avvitare il profilo di chiusura 20 alla parte

posteriore della cappa utilizzando le viti 12e

(2,9 x 12,7) in dotazione

• Aprire il confort panel agendo sulle apposite

manopole, sganciarlo facendo una leggera

pressione sulla parte posteriore.

• Aprire il vetro.

• Togliere i Filtri Antigrasso uno alla volta,

agendo sugli appositi agganci.

• Richiudere il vetro.

• Inserire la Cappa fino ad agganciare i Sup-

porti laterali a scatto.

• Aprire il vetro.

• Bloccare definitivamente serrando le Viti

Vf dal sotto della Cappa.

• Se necessario effettuare degli aggiustamenti

dell'intero corpo porta filtri e operare come

segue:

• Allentare le quattro viti di regolazione Vr e

richiudere il vetro.

• Traslare l'intero corpo porta filtri fino ad

ottenere l'allineamento desiderato del pensi-

le.

• Sempre mantenendo fermo il corpo cappa

estrarre il vetro e bloccare nuovamente le

viti di regolazione.

• Ora è possibile fissare definitivamente la

cappa la pensile usando 2 Viti (Cappa 60

Cm) o 4 Viti (Cappa 90 Cm) 12a (3,5 x 16)

in dotazione.

• Rimontare i Filtri antigrasso.

• Richiudere il vetro e riagganciare il confort

panel.

12e

162

503

12a

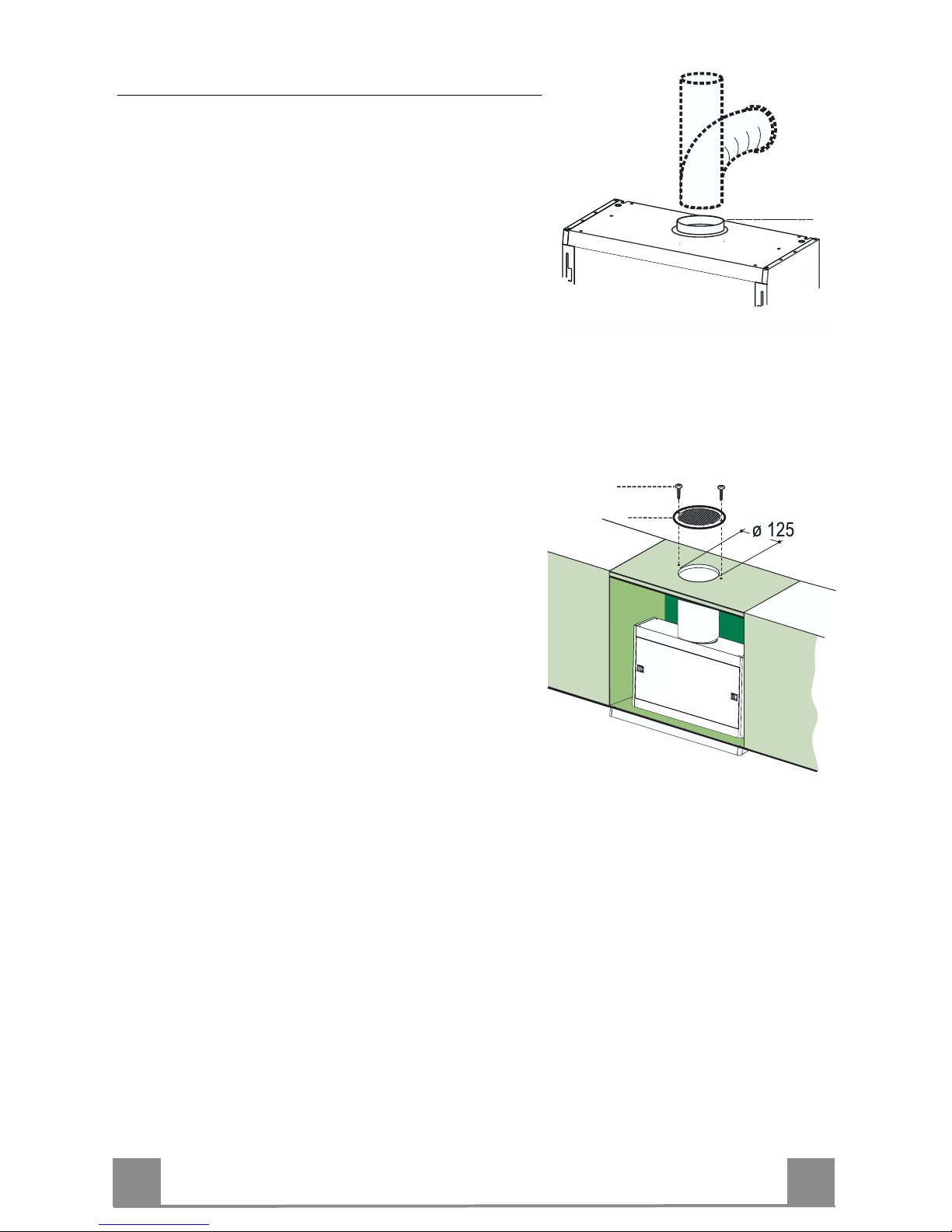

Connessioni

USCITA ARIA VERSIONE ASPIRANTE

Per installazione in Versione Aspirante collegare la

Cappa alla tubazione di uscita per mezzo di un tubo

rigido o flessibile di ø120 mm, la cui scelta è lasciata

all'installatore.

• Fissare il tubo con adeguate fascette stringitubo. Il

materiale occorrente non è in dotazione.

• Togliere eventuali Filtri Antiodore al Carbone attivo.

ø 120

USCITA ARIA VERSIONE FILTRANTE

• Praticare un foro ø 125 mm sull’eventuale Mensola

soprastante la Cappa.

• Collegare la Flangia al foro di uscita sulla Mensola

soprastante la Cappa con un tubo rigido o flessibile di

ø120 mm.

• Fissare il tubo con adeguate fascette stringitubo. Il

materiale occorrente non è in dotazione.

• Fissare la Griglia direzionata 8 sull’uscita con 2 Viti

12e (2,9 x 9,5) in dotazione.

• Assicurarsi della presenza dei Filtri antiodore al Car-

bone attivo.

12e

CONNESSIONE ELETTRICA

• Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con a-

pertura dei contatti di almeno 3 mm.
