Franke Flair Manuel utilisateur

Franke Flair

Parts Manual

5601 1st Ave S

Seattle, WA 98108

800-310-5710

www.esiespresso.com

Jan 2007

Flair Parts Manual ESI Parts Dept. 800-310-5710

TABLE OF CONTENTS

Special tools and accessories Page 3

Cleaning tools and accessories Page 4

Top panel and hoppers Pages 5-6

Brew Group Page 7

Foamer parts Page 8

Coffee outlet Page 9

Body panels and water tank Pages 10-11

Front body and display panel Pages 12-13

Geared motor and discharge valve Page 14

Grinder Assembly Page 15

Grounds container / drip tray Page 16

Main electrical components Page 17

Pumps and water feeding Page 18

Thermoblocks Page 19

Valves Pages 20-21

Flair Parts Manual ESI Parts Dept. 800-310-5710

800 Grinder key 315199

801 Paper roll for printer 315224

802 Gender Changer for printer 315223

803 Oval bit 315198

804 Net adapter 230V Terminal 2000

+ 3000 315222

805 Net adapter 230V for printer 315225

806 Printer 315226

3640 Service case 3000 Saphira + Flair 315421

SPECIAL TOOLS AND ACCESSORIES

Position # Description Part Number

Flair Parts Manual ESI Parts Dept. 800-310-5710

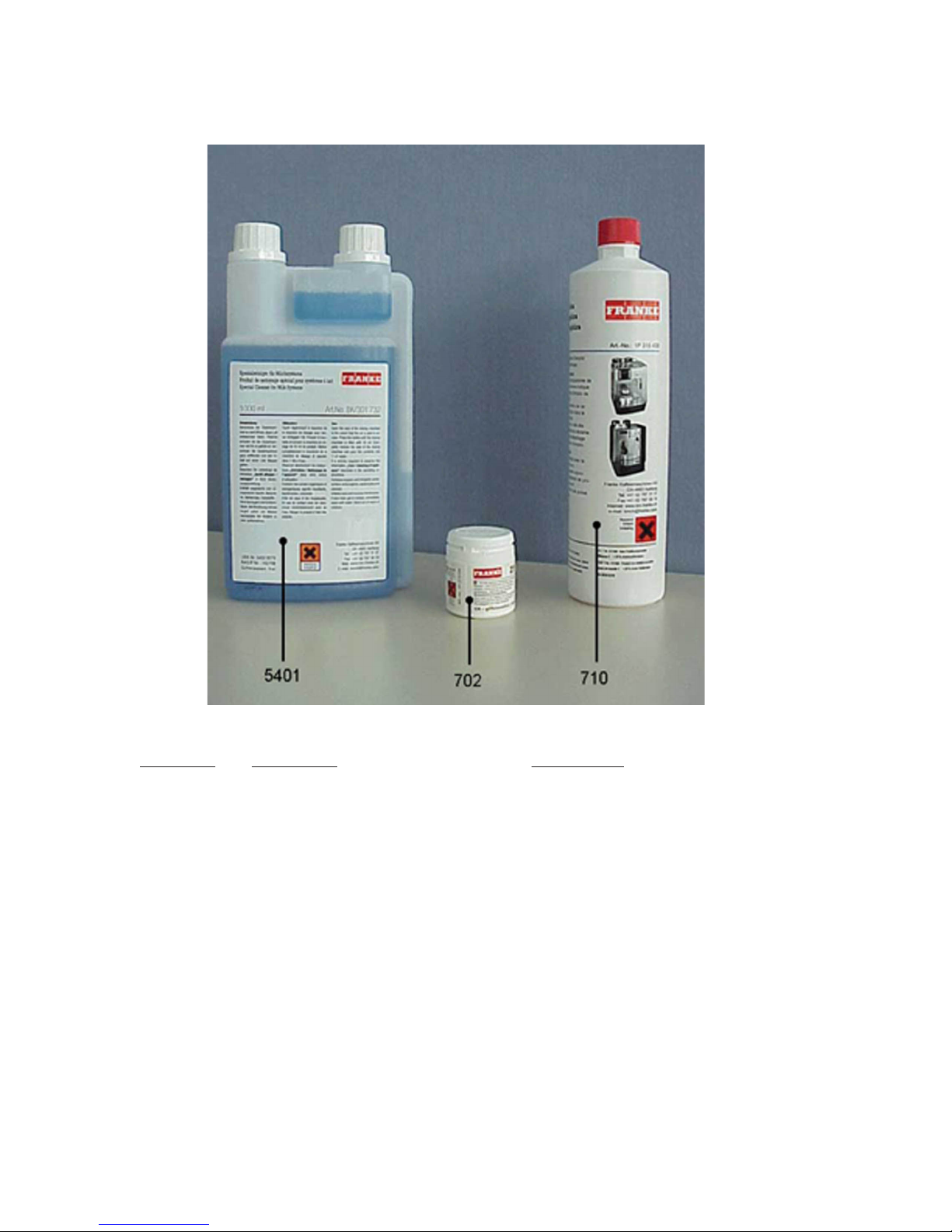

702 Cleaning tablets 315195

710 Decalcification agent 0.7l 315430

5401 Detergent for milksystems 301732

Position # Description Part Number

CLEANING TOOLS AND ACCESSORIES

Flair Parts Manual ESI Parts Dept. 800-310-5710

TOP PANEL AND HOPPERS

Flair Parts Manual ESI Parts Dept. 800-310-5710

3 Oval screw 3x16 315009

47 Slide bean container 315044

48 Bean container seal 315045

50 Bean container lid black 315047

54 Taptite screw 3.5x12 Inox 315051

55 Cup support 315052

523 Bean container-/Vending bolt 315205

524 Lock Bean container 315206

3551 Bottom bean container 315525

3552 Bean Container 250gr cpl.,no cover 315613

3553 Bean container cover 250gr silver 315575

3554 Bean container 500g 315606

3555 Bean container cover big, with lock 315560

3556 Bean container cover big no lock 315574

3557 Screw M4x10 315511

3558 Cup frame steel 315546

3559 Screw M4x40 315515

3560 Tube to cup frame 315547

3561 Regulating wheel silver 315576

3562 Funnel silver 315612

3563 Cover top Flair silver 315571

3564 Cover top Flair black 315608

3565 Sensor bean cont. left 0038121 315563

3566 Sensor bean cont. right 0038120 315562

Position # Description Part Number

TOP PANEL AND HOPPERS

Flair Parts Manual ESI Parts Dept. 800-310-5710

40 O-Ring Silicon 36,09 x 3,53 310382

235 Brew unit assembled 315174

236 Guide assembled 315175

237 Used grounds blade brown 315176

240 Drainvalve complete 315415

BREW GROUP

Position # Description Part Number

Flair Parts Manual ESI Parts Dept. 800-310-5710

126 Cover cap black 315113

241 Silicone hose ID= 3 mm 296485

3542 O-Ring silicone 5x1.5mm 315569

3630 Sparepart kit Cappu 315603

3631 Sparepart kit Milk 315604

3632 O-Ring silicone 8.7x1.7mm 315602

3633 Holder to Milkoutlet 315539

FOAMER

Position # Description Part Number

Flair Parts Manual ESI Parts Dept. 800-310-5710

37 Screw 3x12 315038

140 Silicone hose 3x1x200mm 315125

199 Microswitch Cherry 301011

241 Silicone hose ID= 3 mm 296485

3536 Front CNS Outlet Flair 315628

3537 Outlet pipe coffee 315536

3538 Coffee outlet Flair 315568

3539 Support coffee outlet 315542

3540 Support Adapter 315530

3541 Guide to coffee outlet Flair cpl. 315599

3542 O-Ring silicone 5x1.5mm 315569

3543 Adapter Steam 315535

3544 Cover microswitch Flair 315554

3545 Circlip ring 8mm (Adapter Steam) 315627

COFFEE OUTLET

Position # Description Part Number

Flair Parts Manual ESI Parts Dept. 800-310-5710

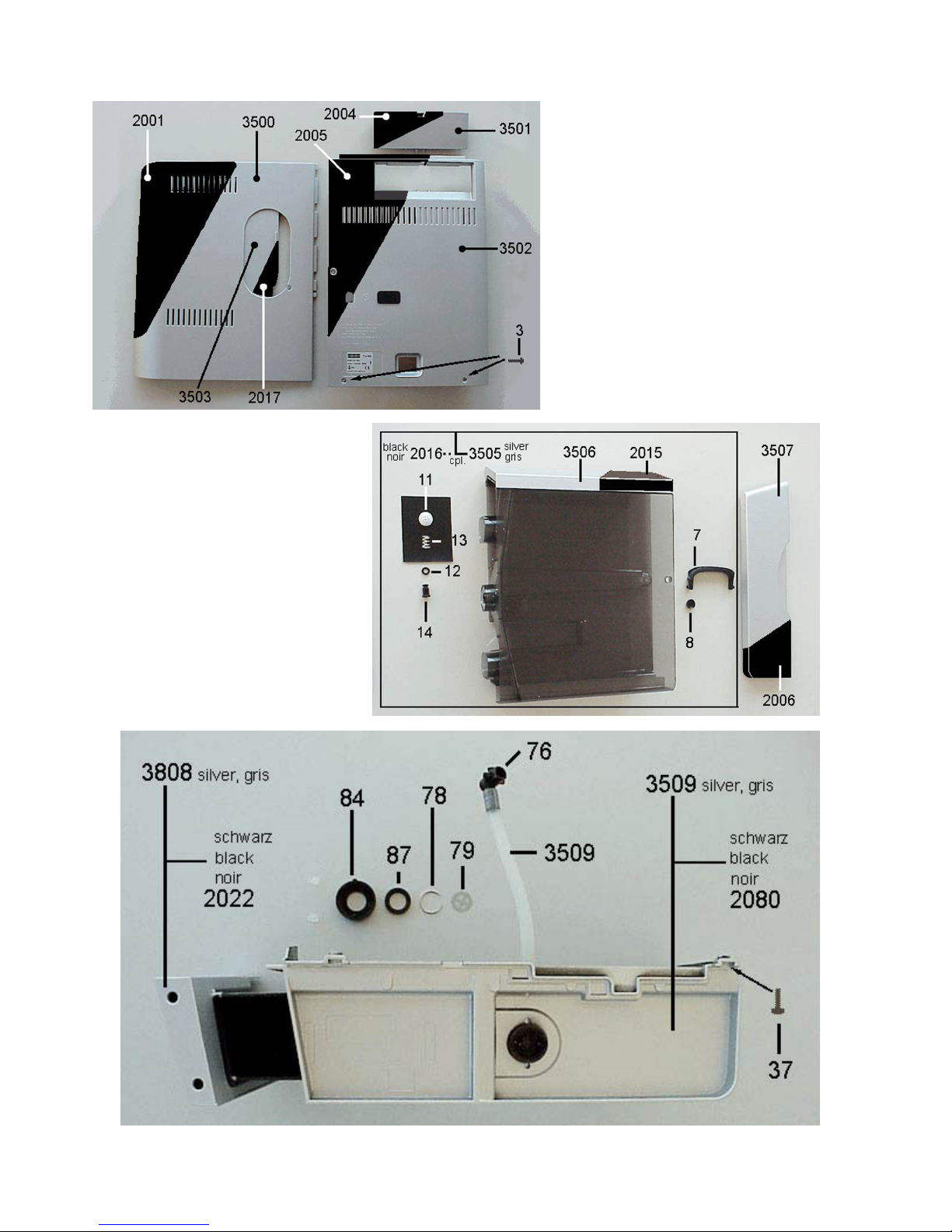

BODY PANELS AND WATER TANK
