Fox Carp Plus X Manuel utilisateur
Carp Plus X
The
CARP PLUS.QXD 17/5/06 3:41 pm Page 1
GB
CARP PLUS X
GB
CARP PLUS X
About your
Congratulations on purchasing the
Fox Carp Plus X manufactured
from the highest quality
210D/4oz Nylon with a
3000mm Hydrostatic Head.
The Carp Plus X has a
twin skin construction that helps to
reduce condensation, treated properly and maintained
correctly, it will provide you with outstanding performance
season after season. This leaflet details some of the things
you should know about the Carp Plus X.
Carp Plus X Material
1 All fabrics are affected by temperature. For example, the amount of
moisture in the air or the colder the temperature, the worse the
condensation will become and the harder it will be for the material
to deal with it.
2 Cold damp conditions will cause the material to go slack, whilst
hot/dry temperatures will cause the material to tighten.
This is normal.
3 To maintain the performance, we recommend that the cover is
treated with a reputable re-proofing agent specifically designed to
be compatible with PU coated nylons. When it needs doing is really
a matter of how often you use your Carp Plus X. As a rule of thumb,
any water should ‘bead up’ and run off rather than soaking into the
material.
Maintenance of
my Carp Plus X
How do I store my
Carp Plus X?
You should ensure the Carp
Plus X is dry before being
stored away. If this was not
possible at the end of your
session, you should allow it to
dry out thoroughly when you
get home.
PVC Groundsheet
To compliment the Carp Plus X,
a heavy duty PVC groundsheet
is available, supplied in a PU
sleeve for protection and
storage.
Carp Plus X
CARP PLUS.QXD 17/5/06 3:41 pm Page 2
GB
CARP PLUS X
GB
CARP PLUS X

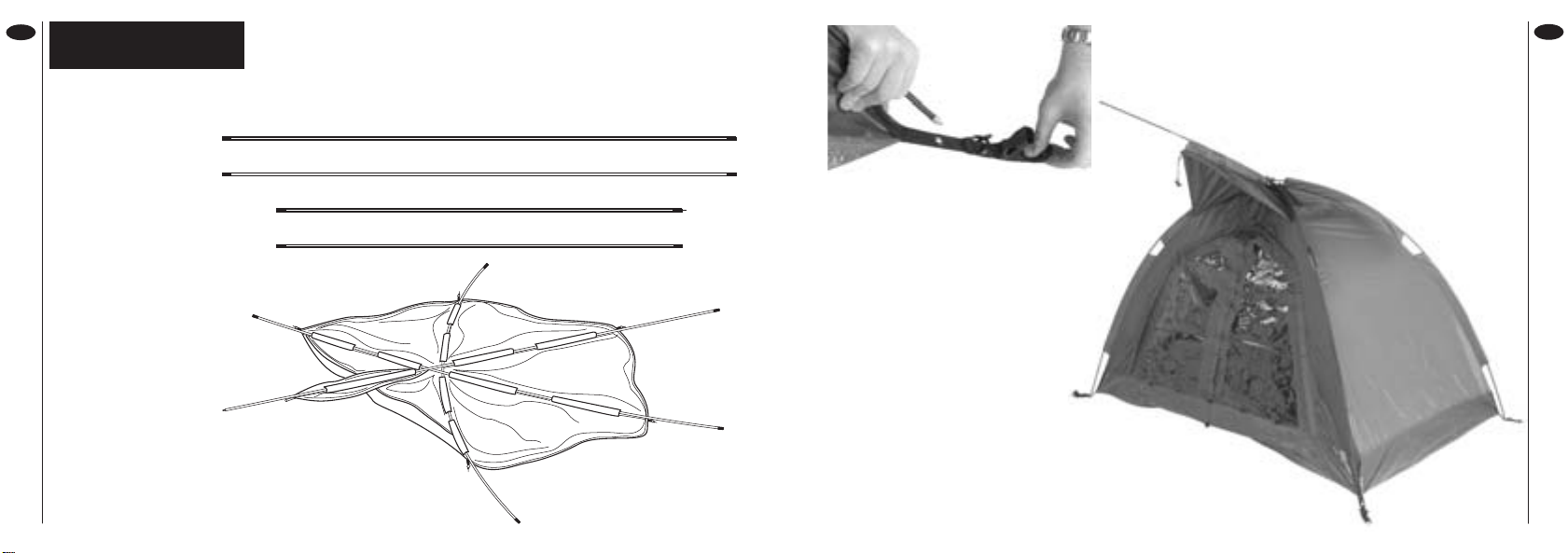

Instructions
Assembly
Unfold all poles and
join together, lay out
dome flat on ground
as shown, push poles
A & B ( 2 longest -
Coded Yellow )
through flaps from
corner to corner and
pole C ( shorter -
Coded Red ) from
front to back (Fig.1).
Lift dome and bend poles, fit
pole ends in eyelets on corners
4 & 5 (Fig.3). Knot material ties
over centre poles where they
cross each other (Fig.3A).
Thread pole D (Coded Blue)
through flap on outer skin. Now
stretch outer skin over inner
dome making sure the pole is
to the front of the dome.
POLE A (Yellow)
POLE B (Yellow)
POLE C (Red)
POLE A
POLE C
POLE B 1
POLE D (Blue)
2
3
4
5
6
Fig.1
Fit pole ends into eyelets on
corner tags 1, 2 & 3 (Fig.2).
Fig.2
Fig.3A
Fig.3
4
5
CARP PLUS.QXD 17/5/06 3:41 pm Page 4
GB
CARP PLUS X
GB
CARP PLUS X

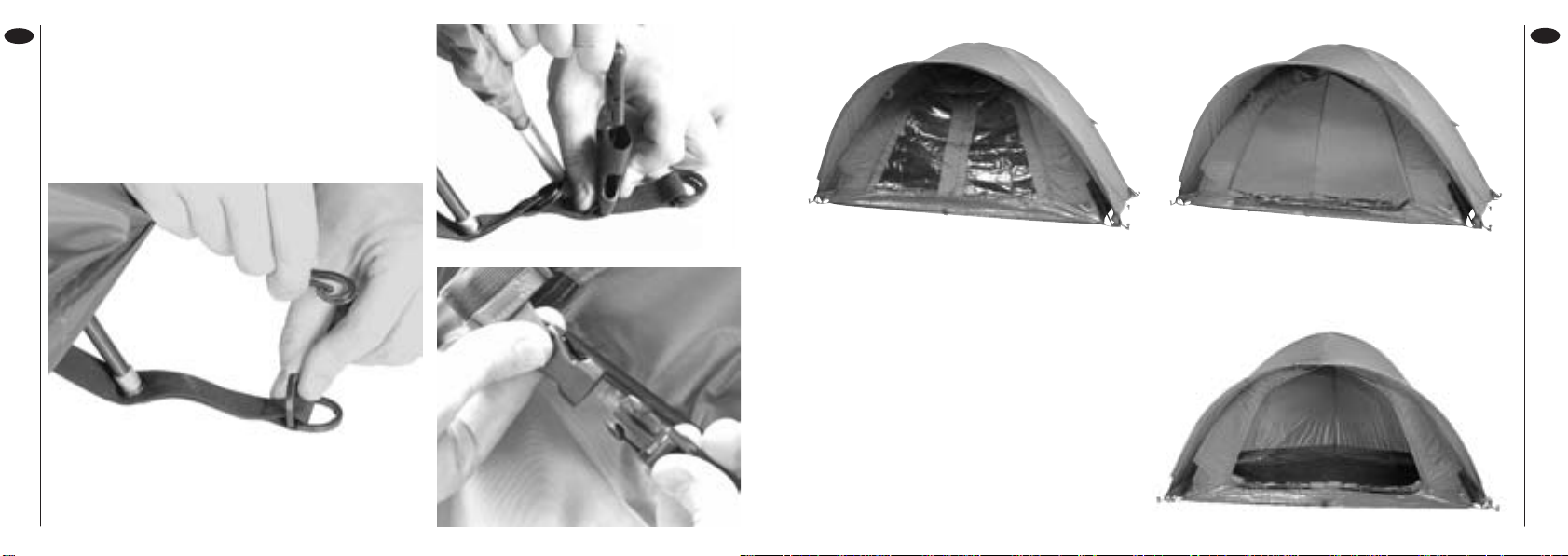

Connect clips on outer skin to corners 1,2 & 3
(Fig.4). Attach pole D to metal pin then tighten cover
by connecting buckle clips to same point (Fig.5).
Now align pole D by placing end of pole into rein-
forced pocket on outer skin and then connect inner
dome to outer skin by attaching buckle clips (Fig.6).
Fig.4
Fig.5
Fig.6
Fig.7 The Carp Plus X features a split storm
door for versatility and protection. Fig.8 The doors are fitted with mosquito
meshes for hot, sticky weather.
Fig.9 Both doors can be fully opened for
optimum visibility and ease of access.
CARP PLUS.QXD 17/5/06 3:42 pm Page 6
CARP PLUS X
F
F
CARP PLUS X
Votre
Félicitations d’avoir acheté la tente
Carp Plus X de Fox, issue d’un
matériau Nylon 210D/4oz de
qualité supérieure
entièrement respirant et doté
d’une tête hydrostatique
de 3000mm. La tente dôme Carp
Plus X possède un double toit qui permet de réduire la
condensation. Traitée et entretenue correctement, elle fera
preuve d’une performance incomparable saison après
saison. Ce livret couvre tout ce que vous devez savoir à
propos de votre Carp Plus X.
Carp Plus X Carp Plus X Matériau respirant
1 Tous les matériaux respirants sont susceptibles au changement de
température. Par exemple, plus il fait froid ou humide plus il y a de
condensation, et donc plus il sera difficile pour le matériau de la
gérer.
2 Le froid et l’humidité peuvent contribuer à l’assouplissement du
matériau, tandis que le chaud et le sec causent un resserrement
des fibres. Ceci est tout à fait normal.
3 Pour prolonger sa performance, il est conseillé de traiter la toile
externe avec un imperméabilisant conçu spécialement pour les
matériaux respirants. La fréquence de cette opération dépend de la
fréquence d’utilisation de votre Carp Plus X. L’humidité devrait
former des gouttelettes plutôt que de pénétrer la toile.
L’entretien de ma
Carp Plus X
Le rangement de ma
Carp Plus X?
Il est nécessaire de s’assurer
que votre Carp Plus X est
sèche avant de la ranger. Si
vous n’avez pas eu l’occasion
de la sécher à la fin de votre
session, il est conseillé de le
faire en rentrant chez soi.
Tapis de sol en PVC
Pour compléter votre Carp Plus
X, un tapis de sol résistant est
disponible séparément. Le
tapis de sol est rangé dans
une housse en PU pour la
protection et le rangement.
CARP PLUS.QXD 17/5/06 3:42 pm Page 8
CARP PLUS X
F
F
CARP PLUS X
pour le montage
Instructions
Dépliez tous les
arceaux et assemblez-
les ensemble. Etendez
la toile sur le sol et
faites passer les
arceaux A et B (les plus
longs – codés en
jaune) dans les
espaces prévus,
croisés, de façon à faire
rejoindre les coins.
Insérez l’arceau C (le
plus court – codé en
rouge) de l’avant à l’ar-
rière (Fig.1).
POLE A (Jaune)
POLE B (Jaune)
POLE C (Rouge)
POLE A
POLE C
POLE B 1
POLE D (Bleu)
2
3
4
5
6
Fig.1
Soulevez la toile et faites courber
l’armature. Bloquez les extrémités
de l’armature dans les œillets des
languettes situées dans les coins
4 & 5 (Fig.3). Nouez les lacets
situés sur le dessus, à l’endroit où
les arceaux se croisent (Fig.3A).
Faites passer l’arceau D (codé en
bleu) dans l’espace prévu sur la
toile extérieure. Puis installez celle-
ci par-dessus la tente intérieure,
s’assurant que l’armature est à l’a-
vant du dôme.
Bloquez les extrémités de l’armature dans les œillets
des languettes situées dans les coins 1, 2 & 3 (Fig.2).
Fig.2
Fig.3A
Fig.3
4
5
CARP PLUS.QXD 17/5/06 3:42 pm Page 10
CARP PLUS X
F
F
CARP PLUS X

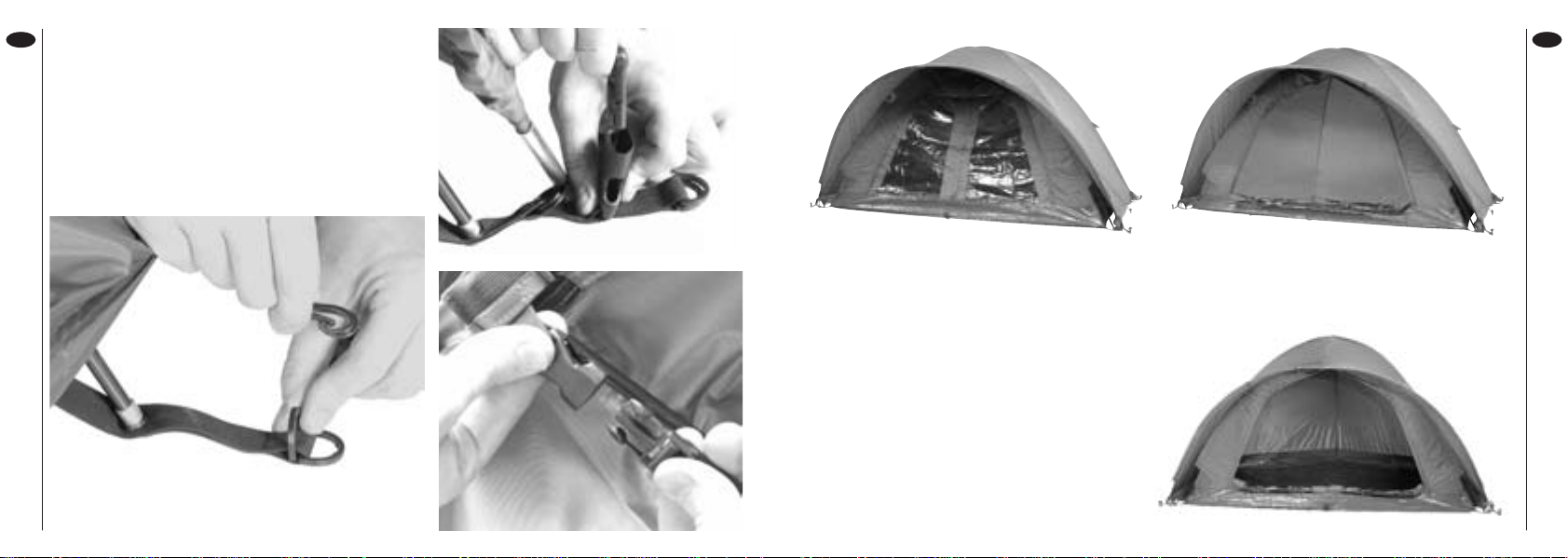

Faites connecter les clips de la toile extérieure sur
les coins 1,2 & 3 (Fig.4). Attachez l’arceau D à la
cheville en métal puis resserrez la tente extérieure en
connectant les clips au même point (Fig.5). Ensuite,
alignez l’arceau D en plaçant son extrémité dans la
poche renforcée sur la toile extérieure, puis con-
nectez les tentes intérieure et extérieure ensemble
en attachant les clips (Fig.6).
Fig.4
Fig.5
Fig.6
Fig.7 Le dôme Carp Plus X est doté d’une
porte fendue pour la tempête, procurant
polyvalence et protection.
Fig.8 Les portes sont dotés de moustiquaires,
idéal par temps chaud.
Fig.9 Les deux portes peuvent être entièrement
ouvertes pour faciliter l’accès et autoriser une
visibilité optimale.
CARP PLUS.QXD 17/5/06 3:42 pm Page 12
CARP PLUS X
NL
NL
CARP PLUS X
Over uw
Gefeliciteerd met de aanschaf van
de Fox Carp Plus X gemaakt
van de hoogste kwaliteit
210D/4oz volledig ademend
nylon met een
hydrostatische druk van
3000mm. De Carp Plus X heeft
een dubbellaags constructie waardoor condenstatie wordt
verminderd. Op een normale manier gebruikt en
onderhouden zal deze seizoen na seizoen een comfortabel
verblijf aan de waterkant garanderen.
Zie de folder voor meer informatie over de Carp Plus X.
Carp Plus X Materiaal
1 Alle ademende materialen worden beinvloed door temperatuur.
Voorbeelden hiervan zijn de luchttemperatuur en de hoeveelheid
vocht in de lucht. Hoe vochtiger de lucht des te groter de
condensatie.
2 Onder koude en natte omstandigheden rek het doek op, terwijl met
warm en droog weer het materiaal krimpt.
Dit is normaal.
3 Om de werking van het materiaal ook op langere termijn te
garanderen, adviseren we om het doek na verloop van tijd te
behandelen met een speciaal voor ademend doek materiaal.
Wanneer dit dient te gebeuren hangt af van het gebruik. In de regel
is dit pas nodig wanneer het water niet meer van het doek afrolt
maar wordt opgenomen.
Onderhoud van
mijn Carp Plus X
Hoe berg ik mijn Carp
Plus X op?
De Carp Plus X moet altijd
droog worden opgeborgen.
Wanneer dit aan het eind van
een sessie niet mogelijk is
dient de tent bij thuiskomst
goed te worden gedroogd.
PVC Grondzeil
Om uw Carp Plus X compleet
te maken is er een zwaar PVC
grondzeil verkrijgbaar. Wordt in
een beschermende PU tas
geleverd.
Carp Plus X
CARP PLUS.QXD 17/5/06 3:42 pm Page 14
CARP PLUS X
NL
NL
CARP PLUS X
instructies
Montage
Spreid alle tentstokken
en zet ze in elkaar.
Leg vervolgens de
tent plat op de grond
zoals afgebeeld. Steek
de tentstokken A & B
(de twee langste
Code Geel) door de
uitsparing en schuif ze
volledig door. Schuif
tentstok C (korter
Code Rood) van voor
naar achter.
Til de tent op en buig de
stokken, steek de uiteinden van
de tentstokken in de ogen met
nummer 4 & 5 (Fig 3). Knoop
met het koord de centrale
stokken samen (Fig 3A). Steek
tentstok D ( Code Blauw) door
de uitsparing van de buitentent.
Trek nu de buitentent over de
binnen tent. Zorg ervoor dat de
stok zich aan de voorkant
bevindt.
POLE A (Yellow)
POLE B (Yellow)
POLE C (Red)
POLE A
POLE C
POLE B 1
POLE D (Blue)
2
3
4
5
6
Fig.1
Bevestig de uiteinden van de tentstokken in de
ogen met nummer 1, 2 & 3 (Fig 2)
Fig.2
Fig.3A
Fig.3
4
5
CARP PLUS.QXD 17/5/06 3:42 pm Page 16
CARP PLUS X
NL
NL
CARP PLUS X
Bevestig de clips van de buitentent aan de hoeken
met nummer 1,2 & 3 (Fig 4). Bevestig stok D aan de
metalen pin, trek het doek strak door deze vast te
clippen aan hetzelfde punt ( Fig. 5). Bevestig stok
vervolgens in de verstevigde uitsparing van de
buitentent en bevestig de binnentent aan de buiten-
tent via de speciale clips (Fig. 6).
Fig.4
Fig.5
Fig.6
Fig. 7 De Carp Plus X heeft een gedeelde
voordeur voor extra bescherming. Fig.8 De deuren zijn voorzien van muskieten-
gaas voor warm weer.
Fig 9. Beide deuren kunnen volledig
worden geopend voor een optimaal zicht
op het water.
CARP PLUS.QXD 17/5/06 3:42 pm Page 18
Table des matières
Langues :
Autres manuels Fox Tente
Fox
Fox Continental X Manuel utilisateur
Fox
Fox Evolution Classic X Manuel utilisateur
Fox
Fox Evo Winter Skin X Manuel utilisateur
Fox
Fox Evo XS Manuel utilisateur
Fox
Fox Stalker Bivvy X Manuel utilisateur
Fox
Fox Easy Dome X Manuel utilisateur
Fox
Fox Royale Manuel utilisateur
Fox
Fox Easy Dome XS Manuel utilisateur
Fox
Fox Euro Easy Dome T3 Manuel utilisateur
Fox
Fox Supa Brolly Manuel utilisateur
Fox
Fox Evolution Plus X Manuel utilisateur
Fox
Fox Evo Hideout Manuel utilisateur
Fox
Fox Stalker 2 Man Dome X Manuel utilisateur
Fox
Fox Reflex Manuel utilisateur
Fox
Fox EOS 1 Man Bivvy Skin Manuel utilisateur
Fox
Fox Supa Brolly Mozzi Mesh Manuel utilisateur
Fox
Fox Explorer X Manuel d'installation et d'exploitation
Fox
Fox Warrior Bivvy Manuel utilisateur
Fox
Fox Retreat+ Manuel utilisateur
Fox
Fox Stalker Shelter X Manuel utilisateur
