Focal IFBMW-SUB Manuel utilisateur

INTEGRATION

PLUG&PLAY IFBMW-SUB

User manual / Manuel d’utilisation

English page 3

Français page 9

Thank you for choosing Focal and for sharing our passion for the “Spirit of Sound”. Designed using the latest

technology, these speakers integrate Focal’s perfectionist believes, developing products with high power

handling, and unrivalled sound quality. To obtain the best results from this product, we recommend that you

follow carefully all the information contained in this user’s manual. If not correctly followed, any fault observed

may not be covered by the guarantee.

Warning

Continuous listening at high sound level (above 110dB) can durably damage your hearing.

Listening above 130dB can damage your hearing permanently.

The Focal guarantee only applies if the enclosed guarantee card

is returned to us within 10 days of purchase.

Important recommendations

Before attempting any installation work, it is very important to check how much space is available

to fit the speakers into the vehicle.

Key points:

ì(QVXUHWKHVSHDNHULVFOHDQIURPGHEULVDQGPHWDOOLFSDUWLFOHVWKDWPD\EHDWWDFKHGHVSHFLDOO\DIWHUGULOOLQJ

ì&OHDQEHIRUHPRXQWLQJWKHVSHDNHUV

Conditions of guarantee

All Focal loudspeakers are covered by guarantee drawn up by the official Focal distributor in your country. Your

distributor can provide all details concerning the conditions of guarantee. Guarantee cover extends at least to that

granted by the legal guarantee in force in the country where the original purchase invoice was issued.

English

IFBMWSUB PLUG&PLAY INTEGRATION

User manual

Due to constant technological advances, Focal reserves its right to modify specifications without notice. Images may not conform exactly to specific product..

IFBMWSUB PLUG&PLAY INTEGRATION

User manual

2 way kit IFBMW-S installation

- This kit has been designed for installation in a BMW®(1 Series / 3 Series / X1)

- The components of this dedicated kit are compatible with this vehicle’s original connectors and fixings.

- Take extreme care when installing.

- Only the use of appropriate quality tools can guarantee optimal installation.

- Connectors are fragile electronic components. Handle with care.

- Follow these instructions correctly to ensure the proper functioning of the IFBMW-SUB kit.

- Before restarting your system, check your car radio settings (which differ according to the vehicle’s model,

version and engine).

* Product non adaptable in the last versions (serie "F"). Non-exhaustive list of vehicules.

IFBMWSUB PLUG&PLAY INTEGRATION

User manual

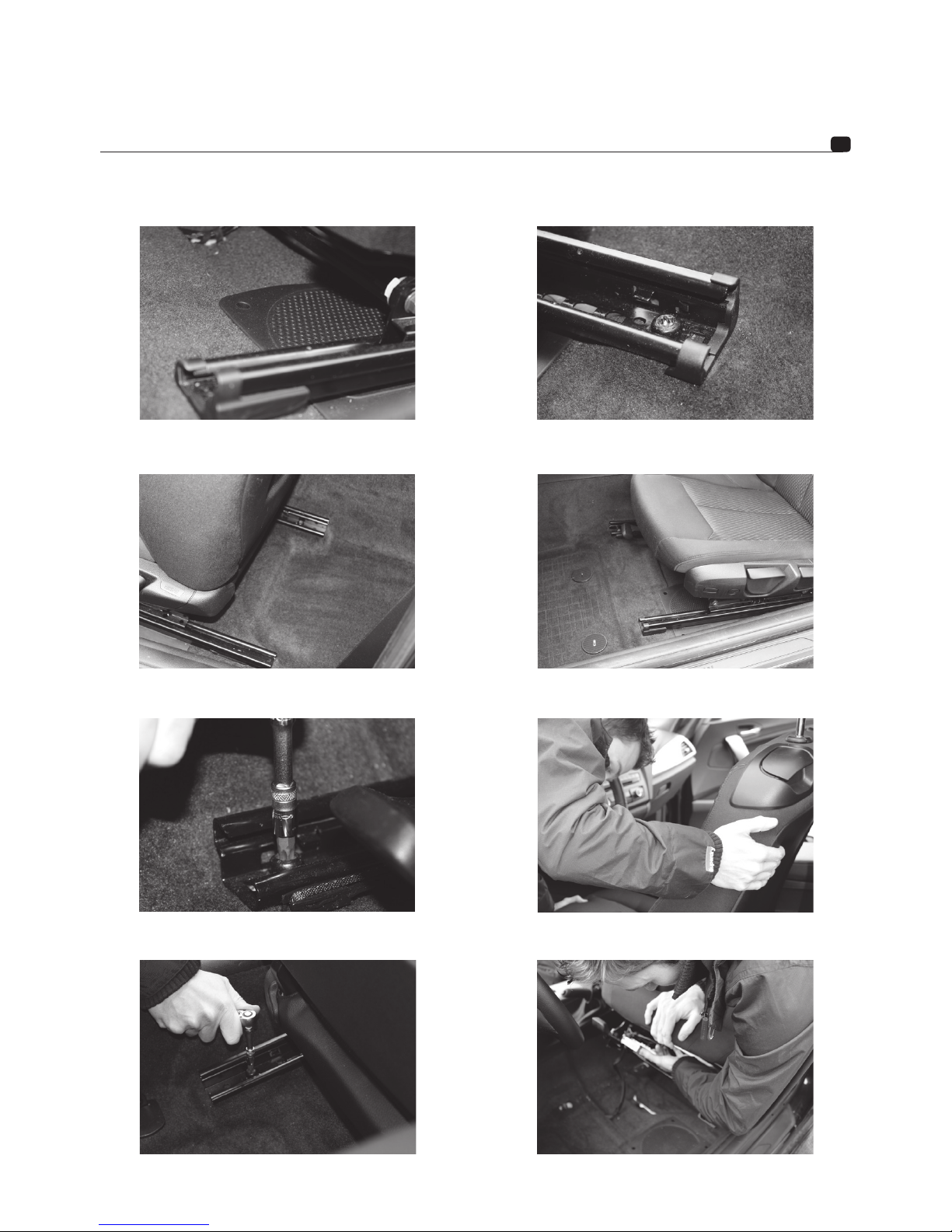

N°7. Unscrew the “rear” screws

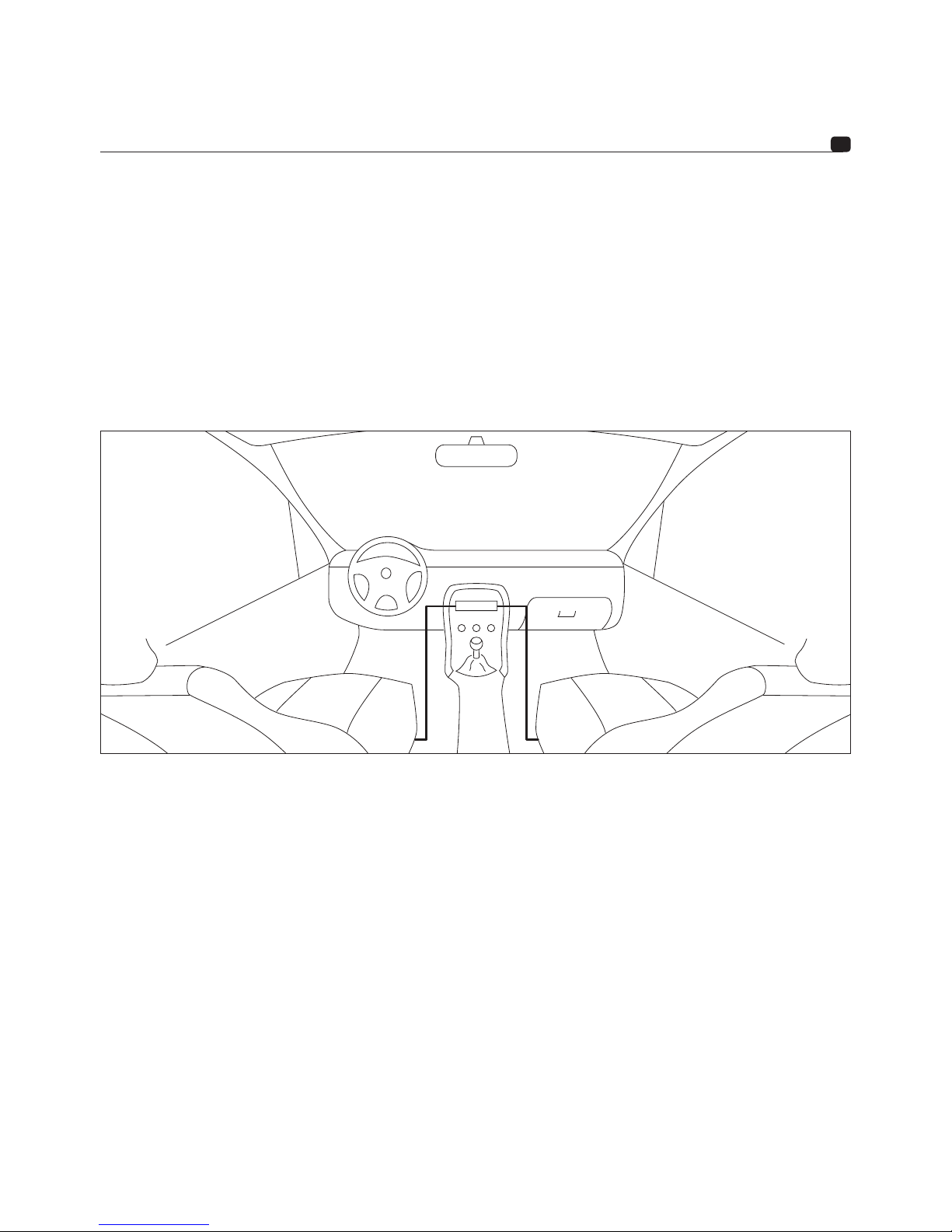

N°1. Subwoofer location

(under the front seats)

N°2. "Front" screws to remove the seat

N°3. "Rear" screws to remove the seat N°4. Move the seat to the rear position

N°5. Unscrew with a "torx 45" tool N°6. Move the seat to the front to have

access to rear screws

N°8. After 4 screw unscrewed, fall over

the seat to the front position

Front subwoofer access (under the seat): Respect the explanation and use the specific tool (not supplied) for the

seat dismantling.

IFBMWSUB PLUG&PLAY INTEGRATION

User manual

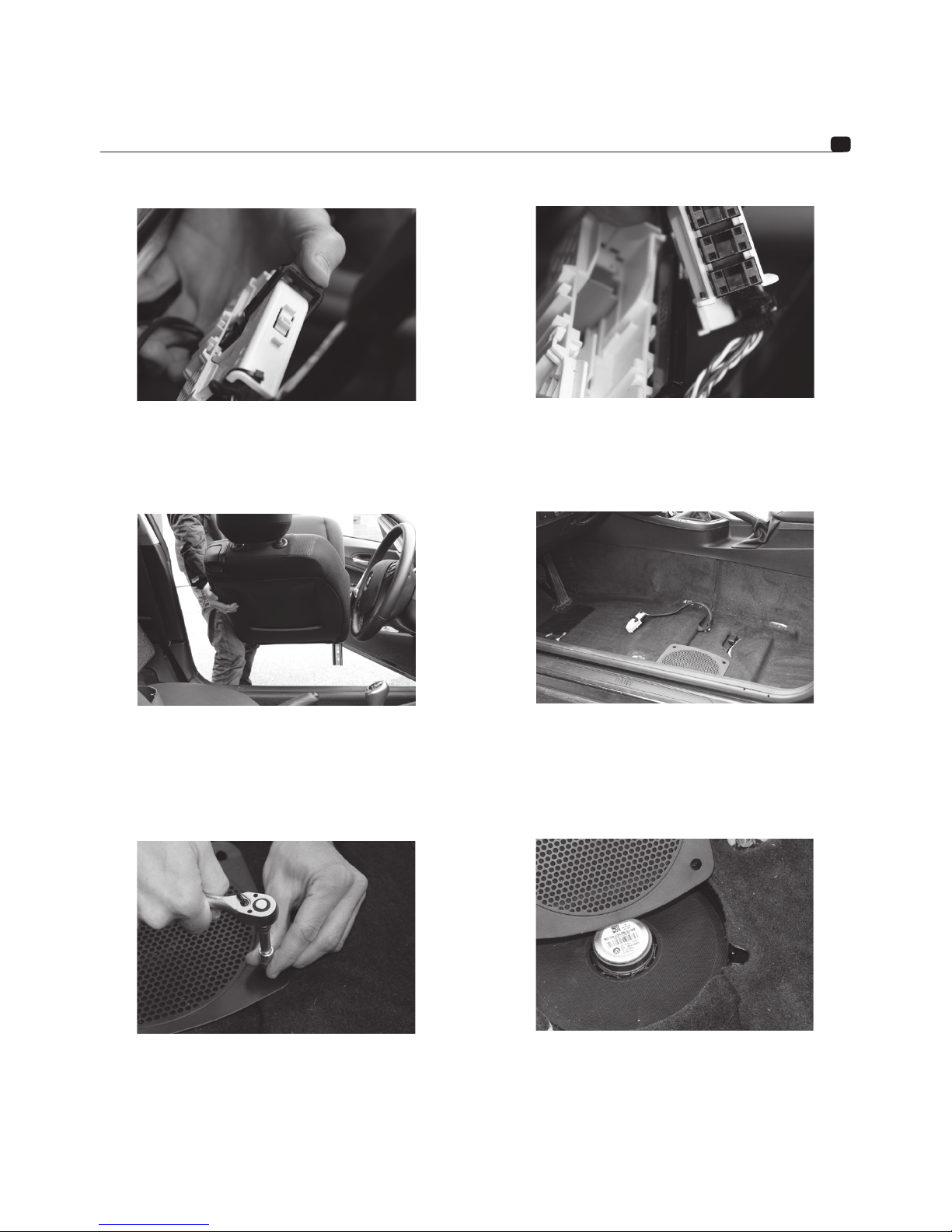

N°9. Unlock the power connector

(under the seat)*

N°10. Factory Connector unlocked

N°11. After screws and connector

dismantling: remove the seat from the car

N°12. Clean space ready for installation

N°13. Remove the Factory plastic grille

(4 screws)

N°14. The BMW factory subwoofer

is under the grille

*Depends of cars models (and options of equipment) but you can have others connectors in addition of this yellow

one. In this case please remove all of them carefully.

IFBMWSUB PLUG&PLAY INTEGRATION

User manual

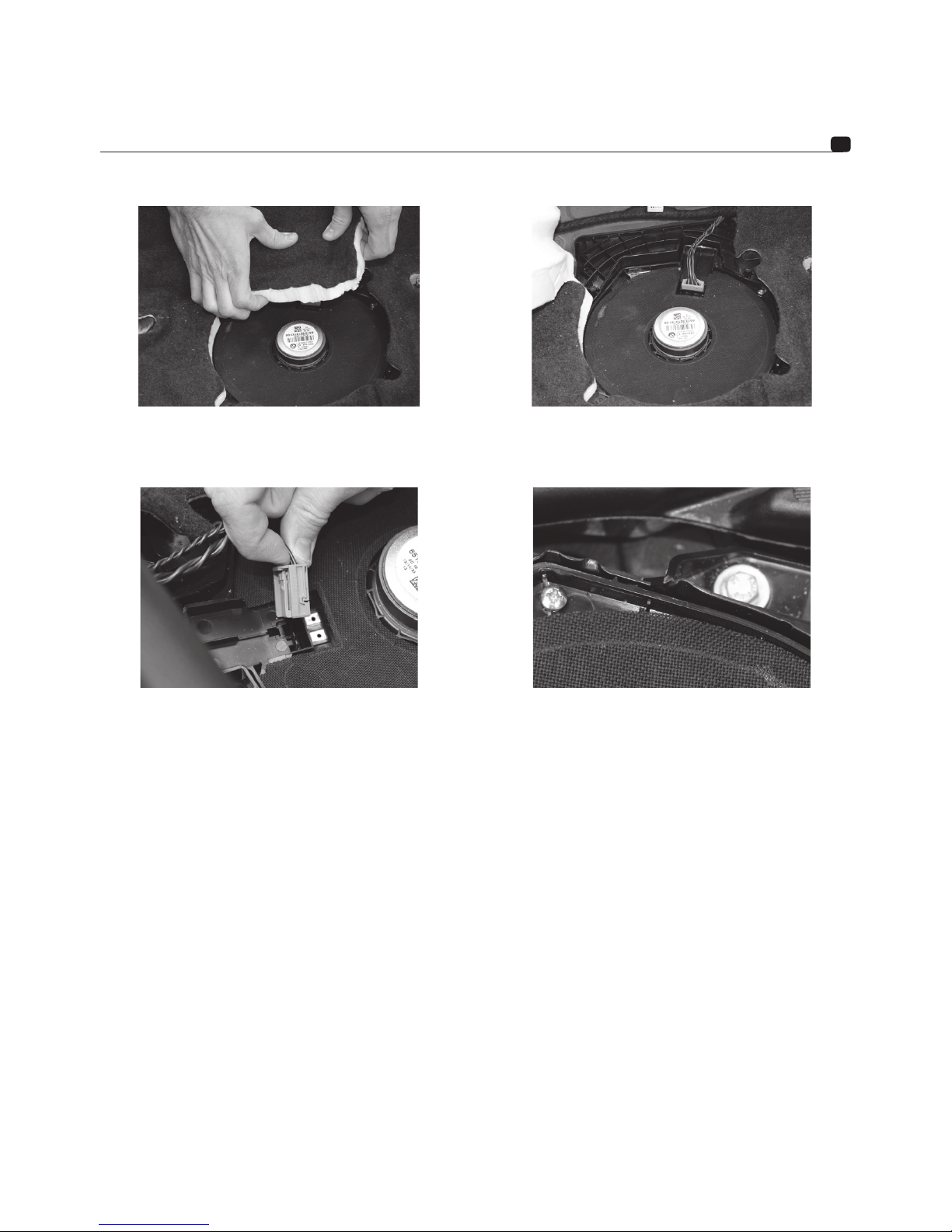

N°15. Raise the carpet to have

an access to connector

N°16. Subwoofer is accessible

and be removed

N°17. Disconnect the factory plug to

terminal

N°18. In case of the original subwoofer is

glued, unscrew the 2 CHC screw

(to remove the complete enclosure)

IFBMWSUB PLUG&PLAY INTEGRATION

User manual

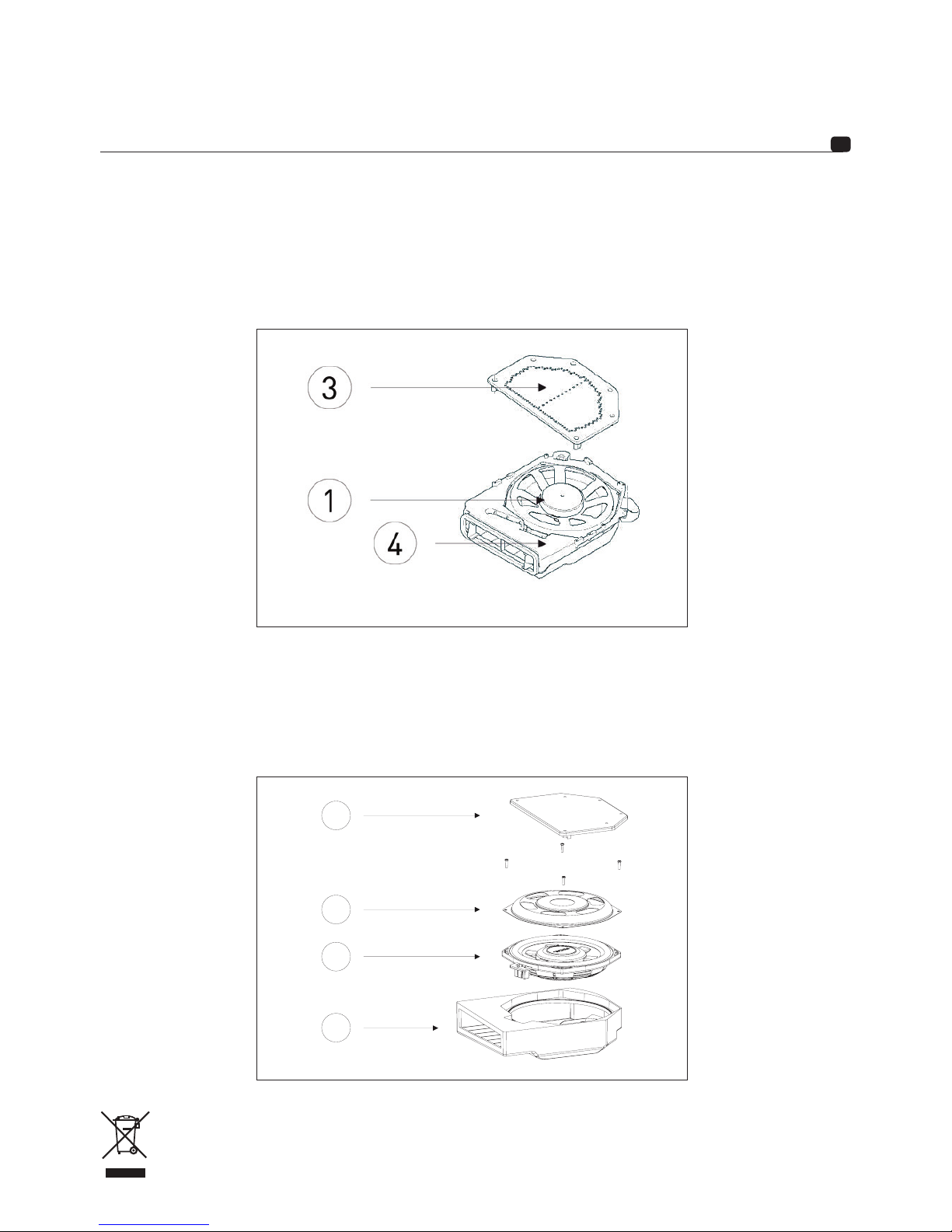

1) Speaker dismantling

Depends on models of BMW cars but it may be that the subwoofer could be glued.

In the case of the speaker (N°1) is glued , the replacement will be final and damageable for it.

Be careful not to damage the plastic enclosure (n°4) which can be re used for the Focal IFBMW-SUB speaker

installation.

2)IFBMW-SUB installation

Before the IFBMW-SUB installation, please check that the surface between the subowoffer and the plastic factory

enclosure as no damage (the back rubber ring might be in contact with a clean surface).

Use the 4 supplied screw to fix the top FOCAL metal grill (N°1) on the speaker (N°2).

When subwoofer replacement is finish, please note to re install the top plastic BMW factory grille (N°3).

Your Focal-JMlab product was developed and manufactured with high-quality materials and components

which can be recycled and/or re-used. This symbol indicates that electrical and electronic equipment

must be disposed of separately from normal garbage at the end of its operational lifetime.Please dispose

of this product by bringing it to your local collection point or recycling centre for such equipment. This will

help to protect the environment in which we all live.

Nous vous remercions d’avoir choisi les kits Séparés Intégration et de partager avec nous notre philosophie

"the Spirit of Sound".

Ces haut-parleurs de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception

de haut-parleurs pour l’obtention d’un son puissant et de très haute qualité. Afin d’exploiter toutes leurs

performances, nous vous conseillons de lire ce livret, puis de le conserver avec précaution pour pouvoir vous y

référer ultérieurement. Tout problème dû au non-respect des règles d’utilisation peut entraîner l’invalidation

de la garantie.

Avertissement

L’écoute prolongée à fort niveau au-delà de 110 dB peut détériorer durablement l’audition. Des écoutes, même

brèves, à plus de 130 dB peuvent provoquer des lésions auditives irrémédiables.

Pour validation de la garantie Focal,

merci de nous retourner la garantie jointe dans les 10 jours.

Recommandations importantes

Avant tout, vérifiez l’espace disponible pour l’encastrement des haut-parleurs (se reporter aux plans sur l’emballage)

puis procédez aux découpes. Dans le cas d’un montage en emplacement d’origine, vérifiez qu’il y ait un espace

suffisant entre le haut-parleur et la grille de protection.

ì7HQLUOHVKDXWSDUOHXUV¢Oå«FDUWGHVFRSHDX[P«WDOOLTXHVHWGHVSRXVVLªUHV

ì3URF«GH]¢XQQHWWR\DJHVRLJQHX[DYDQWGHPRQWHUOHVKDXWSDUOHXUV

Conditions de garantie

/DJDUDQWLHSRXUOD)UDQFHVXUWRXWPDW«ULHO)RFDOHVWGHDQV(QFDVGHPDW«ULHOG«IHFWXHX[FHOXLFLGRLW¬WUH

expédié à vos frais, dans son emballage d’origine auprès du revendeur, lequel analysera le matériel et déterminera

la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en “franco de port”.

Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant

GåXQHPDXYDLVHXWLOLVDWLRQRXGåXQEUDQFKHPHQWLQFRUUHFWERELQHVPRELOHVEU½O«HVSDUH[HPSOH(QGHKRUVGHOD

France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur

officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Français

INTEGRATION PLUG&PLAY IFBMWSUB

Manuel d'utilisation

Dans un but d'évolution, Focal-JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles.

Installation IFBMW-SUB séparé

- Ce kit a été développé pour un montage dans une BMW®(Série 3/ Série 1 / X1).*

- Les composants de ce kit dédié respectent la connectique et les fixations d’origine du véhicule.

- Veuillez apporter un grand soin lors du montage notamment lors de la phase de dé-rivetage du haut parleur et

du remontage de celui-ci.

- Seule l’utilisation d’outils appropriés de qualité peut garantir un montage optimal.

- Les connectiques restent des composants électroniques fragiles qui méritent une manipulation délicate.

- Le bon fonctionnement du kit IFBMW-SUB dépend du respect de ces consignes.

- Avant la remise en fonctionnement de votre système, veuillez également vous assurer des réglages de votre

autoradio (différents suivants les modèles, versions et motorisations de véhicules).

INTEGRATION PLUG&PLAY IFBMWSUB

Manuel d'utilisation

* Produit non compatible avec les dernières versions (série "F"). Liste de véhicules non exhaustive.
