SHELVING
INSTRUCCIONES DE ENSAMBLAJE
Artículo No. FAKDBR20 y FAKDBR 12 | Bastidor de Aluminio
para Panaderías
Pieza Paneles laterales Barras de 1" de diámetro Barras de ¾" de diámetro Ruedas locas
Tornillos
de 11/8"
Soportes
en U
Tornillos
de 2"
Cdad. 2 2 4 4 8 8 4

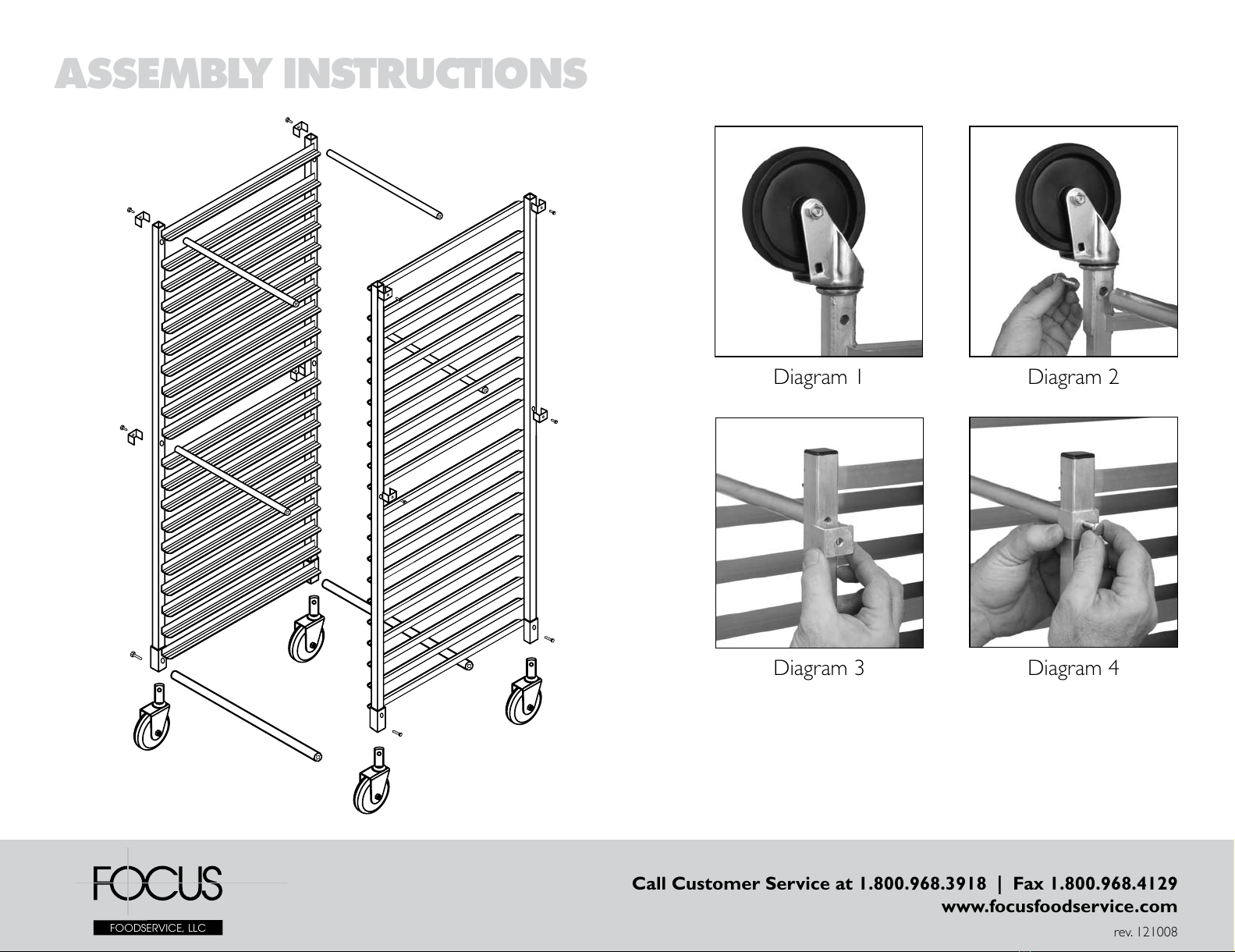

Paso 1 Desempaque la caja de cartón e identifique y confirme las cantidades de los componentes en la misma.
Paso 2 Inserte las ruedas locas dentro de las aberturas en la parte inferior del panel lateral (vea el Diagrama No. 1).Asegúrese de que
el agujero en el vástago de la rueda loca esté alineado con el agujero en la abertura del panel lateral.
Paso 3 Alinee la abertura roscada en la barra de 1" (2,5 cm) de diámetro con la abertura en el lado interno del panel lateral. Rosque
el tornillo de 2" (5,1 cm) a través de la abertura del panel lateral y dentro de la abertura roscada de la barra de 1" y apriételo
ligeramente. Vea el Diagrama No #2. Asegúrese de que la cabeza del tornillo éste en el lado externo del panel lateral.
Paso 4 Repita el Paso 3 para la otra barra de 1".
Paso 5 Inserte la barra de ¾" (1,9 cm) de diámetro dentro de la abertura del lado interno del panel lateral.
Paso 6 Alinee la abertura del soporte en U con la abertura en el lado externo del panel lateral; vea el Diagrama No. 3.
Paso 7 Rosque el tornillo de 11/8" (2,8 cm) a través del soporte en U y dentro de la barra de ¾" de diámetro y apriételo ligeramente;
vea el Diagrama No. 4.
Paso 8 Repita los pasos 5 al 7 para las otras 3 barras de ¾" de diámetro.
Paso 9 Coloque sobre el piso, cara arriba, el panel lateral con las barras insertadas.
Paso 10 Coloque el otro panel lateral encima del panel lateral en el piso de manera que las barras encajen dentro de las aberturas del
panel lateral.
Paso 11 Inserte las ruedas locas dentro de las aberturas en la parte inferior del panel lateral (siga el paso 2).
Paso 12 Rosque el tornillo de 2" a través de la abertura del panel lateral y dentro de la abertura de la barra de 1" de diámetro y
apriételo ligeramente. Vea el Diagrama No #2.
Paso 13 Repita el paso 12 para las otras ruedas locas.
Paso 14 Alinee la abertura del soporte en U con la abertura en el lado externo del panel lateral; vea el Diagrama No. 3.
Paso 15 Rosque el tornillo de 11/8" a través del soporte en U y dentro de la barra de menor diámetro y apriételo ligeramente; vea el
Diagrama No. 4.
Paso 16 Repita los pasos 14 y 15 para los otros 3 soportes en U.
Paso 17 Coloque la unidad de pie y apriete todos los tornillos.
