FLOS SUPERARCHIMOON OUTDOOR Manuel utilisateur

SUPERARCHIMOON OUTDOOR

DESIGN BY PHILIPPE STARCK

<IT> ISTRUZIONI DI INSTALLAZIONE ED IMPIEGO

ATTENZIONE!

La sicurezza dell’apparecchio é garantita solo rispettando

queste istruzioni sia in fase di installazione che di impiego;

é pertanto necessario conservarle.

AVVERTENZE:

- All’atto dell’installazione ed ogni volta che si interviene

sull’apparecchio, assicurarsi che sia stata tolta la tensione

di alimentazione;

- L’apparecchio non può essere in alcun modo modificato

o manomesso, ogni modifica ne può compromettere la

sicurezza rendendo lo stesso pericoloso. FLOS declina

ogni responsabilità per i prodotti modificati.

- Il simbolo riportato sull’apparecchio indica la

necessità di utilizzare lampade di tipo autoprotetto.

- Se il cavo flessibile si danneggia, deve essere sostituito

da FLOS o da personale qualificato al fine di evitare

pericoli.

- ATTENZIONE! NON UTILIZZARE IN NESSUN MODO

L’APPARECCHIO AL DI FUORI DELLO SCOPO PER IL QUALE

E’ STATO PROGETTATO.

- Il simbolo riportato sull’apparecchio indica che il

prodotto deve essere smaltito in modo differenziato dai

rifiuti urbani.

DATI TECNICI

EUR: Lampada incandescente ad alogeni MAX 250W

attacco E27 tipo HSGS.

USA: Lampada incandescente ad alogeni MAX 250W

attacco E26 tipo T autoprotetta (Shielded).

ISTRUZIONI PER LA PULIZIA DELL’APPARECCHIO

- Per la pulizia dell’apparecchio utilizzare esclusivamente

un panno morbido eventualmente inumidito con acqua e

sapone.

- Attenzione: non utilizzare alcool o solventi.

<GB> INSTRUCTION FOR CORRECT INSTALLATION AND USE

WARNING!

The safety of this fitting can only be guaranteed if these

instructions are observed during both installation and

use. Please keep these instructions safe.

REMARKS:

- When installing and whenever doing something to

the appliance, ensure that the power supply has been

switched off.

- The appliance may in no way be modified or tampered

with; any modifications may compromise safety, causing

the appliance to become dangerous. FLOS denies all

liability for products that are modified.

- The symbol marked on the appliance indicates the

need to use self-protected bulbs.

- Should the external trailing cable get damaged it must

be replaced by FLOS or by qualified personnel in order to

avoid any danger.

- WARNING: NEVER USE THIS DEVICE IN ANY WAY OTHER

THAN FOR THE PURPOSE FOR WHICH IT HAS BEEN

DESIGNED.

- The symbol shown on the device indicates that the

product must not be thrown out as household waste.

TECHNICAL DATA

EUR: Incandescent halogen bulb MAX 250W E27 fitting

HSGS type.

USA: Incandescent halogen bulb MAX 250W E26 fitting,

type T (Shielded).

CLEANING INSTRUCTIONS

- Only use a soft cloth to clean the appliance, dampened

with water and soap or mild cleanser if needed for

resistant dirt.

- Warning: do not use alcohol or other solvents.

<DE> INSTALLATION - UND GEBRAUCHSANWEISUNGEN

ACHTUNG!

Wir garantieren nur dann für die Sicherheit der Leuchte,

wenn diese Anweisungen sowohl bei der Installation als

auch beim Gebrauch genau beachtet werden. Es ist daher

ratsam, sie aufzubewahren.

BEMERKUNGEN:

- Bei der Installation und bei Eingriffen an der Leuchte ist

sicherzustellen, daß die Anlage vom Netz abgeschaltet ist;

- Der Apparat darf auf keinen Fall verändert oder

unerlaubt geöffnet werden, jede Veränderung desselben

kann die Sicherheit in Frage stellen und somit gefährlich

werden. FLOS lehnt jede Verantwortung für unsachgemäß

behandelte Produkte ab.

- Das auf der Leuchte wiedergegebene Symbol zeigt an, dass

Glühbirnen des selbstschützenden Typs zu benutzen sind.

- Falls das flexible äußere Kabel beschädigt wird, muß

es von FLOS oder von qualifiziertem Personal ersetzt

werden, um Gefahren zu vermeiden.

- ACHTUNG! DIE APPARAT FÜR KEINEN ANDEREN ZWECK ALS

DEN, FÜR DEN SIE ENTWICKELT WURDE, VERWENDER.

- Das auf dem Gerät wiedergegebene Symbol zeigt an,

dass das Produkt getrennt vom Stadtmüll entsorgt werden

muss.

TECHNISCHE DATEN

EUR: Halogenglühbirne MAX 250W Anschluß E27 Typ HSGS.

USA: Halogenglühbirne MAX 250W Anschluß E26 Typ T

(Shielded).

REINIGUNGSVORSCHRIFTEN

- Bei der Reinigung der Leuchte darf man ausschließlich weiche

Tücher verwenden. Eventuell kann man diese mit Wasser und

Seife oder mit einem neutralen Reinigungsmittel anfeuchten.

- Achtung: Weder Alkohol noch Lösungsmittel verwenden.

<FR> INSTRUCTIONS D’INSTALLATION ET D’EMPLOI

ATTENTION!

La sécurité de cet appareil est garantie uniquement si

ces instructions sont respectées, en phase d’installation

et durant l’utilisation du produit; il convient donc les

conserver.

REMARQUES IMPORTANTES:

- Lors de l ’installation et chaque fois que l’on intervient

sur l’appareil, s’assurer que la tension d’alimentation a été

préalablement coupée.

- L’appareil ne doit pas être modifié ou altéré d’aucune

façon; toute modification peut compromettre sa sécurité

et le rendre dangereux. FLOS décline toute responsabilité

concernant les produits modifiés.

- Le symbole mentionné sur l’appareil indique qu’il

convient d’utiliser des ampoules à “double enveloppe”.

- Si le cordon flexible externe est endommagé, il doit être

remplacé par FLOS ou par une personne qualifiée afin

d’éviter tout danger.

- ATTENTION ! NE PAS UTILISER CET APPAREIL DANS UN

AUTRE BUT QUE CELUI POUR LEQUEL IL A ETE CONCU.

-Le symbole mentionné sur l’appareil indique qu’il doit

être éliminé en respectant les règles de tri sélectif.

INFORMATIONS TECHNIQUES

EUR: lampe incandescente à halogène MAX 250W. E27

type HSGS.

USA: lampe incandescente à halogène MAX 250W. E26

type T double enveloppe (Shielded).

INSTRUCTIONS POUR LE NETTOYAGE

- Nettoyer l’appareil uniquement à l’aide d’un chiffon

doux, humecté si nécessaire, avec de l’eau et du savon ou

un détergent neutre pour les salissures les plus tenaces.

Attention: ne pas utiliser d’alcool ou de solvants.

<ES> INSTRUCCIONES DE INSTALACIÓN Y DE USO

¡ATENCIÓN!

La seguridad del aparato sólo puede garantizarse si se

respetan las siguientes instrucciones, tanto en la fase de

instalación como en la de uso, por lo cual se recomienda

conservarlas.

ADVERTENCIA:

- En el momento de la instalación, y cada vez que se

efectúe alguna operación en el aparato, asegurarse de

haber cortado la corriente eléctrica.

- El aparato no puede modificarse ni forzarse de ningún

modo, cualquier modificaciòn puede comprometer su

seguridad haciéndolo peligroso. FLOS declina cualquier

responsabilidad por los productos modificados.

- El símbolo marcado en el aparato indica la necesidad

de utilizar bombillas de tipo autoprotegido.

- Si el cable flexible se estropea, debe ser sustituido

por FLOS o por personal cualificado con el fin de evitar

situaciones peligrosas.

- ¡ATENCIÓN! UTILIZAR EL APARATO ÚNICAMENTE PARA EL

FIN PARA EL QUE HA SIDO PROYECTADO.

- El símbolo que aparece en el aparato indica que el

producto debe ser eliminado de forma diferenciada del

resto de los desechos urbanos.

DATOS TECNICOS

EUR: Bombilla incand. halógena MÁX 250W casquillo E27

tipo HSGS.

USA: Bombilla incand. halógena MÁX 250W casquillo E26

tipo T autoprotegido (Shielded).

INSTRUCCIONES PARA LIMPIAR EL APARATO

- Para la limpieza del aparato, utilizar exclusivamente un

paño suave. En caso de suciedad más resistente, humedecer

el paño con agua y jabón o un detergente neutro.

- Advertencia: no emplear alcohol ni disolventes.

<PT> INSTRUÇÕES DE INSTALAÇÃO E USO

ATENÇÃO!

A segurança do aparelho é garantida apenas se as instruções

forem respeitadas tanto na fase de instalação como na de

uso. Conservar as instruções.

ADVERTÊNCIA:

- Quando se instala, e cada vez que se mexe no aparelho,

garantir que foi desligado da tensão de alimentação.

- De forma alguma o aparelho deve ser modificado ou

alterado, toda e qualquer modificação pode comprometer

a segurança tornando o aparelho perigoso. FLOS declina

toda e qualquer responsabilidade pelos produtos

modificados.

- O símbolo indicado no aparelho indica a necessidade

de utilizar lâmpadas com blindagem externa.

- Se o cabo flexível está danificado, deve ser substituído

pela FLOS ou por pessoal qualificado para evitar qualquer

perigo.

- ATENÇÃO! NÃO UTILIZAR DE FORMA ALGUMA O APARELHO

PARA FINS COM QUE NÃO FOI PROJECTADO.

- O símbolo indicado no aparelho indica que o produto

deve ser eliminado de forma diferenciada em relação ao

lixo urbano.

DADOS TÉCNICOS

EUR: Lâmpada incand. halógena MAX 250W ligação E27 tipo

HSGS.

USA: Lâmpada incand. halógena MAX 250W ligação E26 tipo

T (Shielded).

INSTRUÇÕES PARA A LIMPEZA DO APARELHO

- Para limpeza do aparelho utilizar exclusivamente um

tecido macio, eventualmente humedecido com água e

sabão, ou detergente neutro para a sujidade mais difícil.

- Atenção: não utilizar álcool ou solventes.

<RUS>

ИНСТРУКЦИИ ПО МОНТАЖУ И ПРИМЕНЕНИЮ

ВНИМАНИЕ!

Надёжность устройства гарантируется только

при соблюдении данных инструкций, как в фазе

монтажа, так и при применении. Инструкции

необходимо хранить.

ПРИМЕЧАНИЯ:

- Во время монтажа и каждый раз при проведении

работ необходимо убедиться в том, что устройство

отключено от питания.

- Нельзя вносить изменения в устройство или

разбирать его, любые изменения могут снизить

надёжность устройства и сделать его опасным.

FLOS не несёт ответственности за продукцию, в

которую были внесены изменения.

- Приведённый на устройстве символ указывает

на необходимость использования ламп с защитным

кожухом.

- При повреждении гибкого кабеля он должен

быть заменён в целях предотвращения опасности

сотрудниками FLOS или квалифицированным

персоналом;

- ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ

УСТРОЙСТВО НЕ ПО НАЗНАЧЕНИЮ.

- Приведённый на устройстве символ указывает

на то, что данная продукция должна утилизироваться

отдельно от бытовых отходов.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Европа: Галогенная лампа накаливания MAX

250Bт Цоколь E27 типа HSGS.

США: Галогенная лампа накаливания MAX 250Bт

Цоколь E26 типа T с защитным кожухом (Shielded).

ИНСТРУКЦИИ ПО УХОДУ ЗА УСТРОЙСТВОМ

- Для ухода за устройством использовать только

мягкую ткань, смоченную водой с мылом или

нейтральным моющим средством для наиболее

стойких загрязнений.

- Внимание: Не использовать спирт или другие

растворители.

< J > 取り付けおよびご使用方法

警告

この取扱説明書に従って、取り付け、もしくは

使用

された時にのみ器具の安全性が保障されます。

また、取扱説明書は必ず保管してください。

注意

- 取り付け作業および取り外しや再取り付け時に

は、必ず電源を切ってください。

- 危険ですので、器具を改造したり、部品を追加・

変更して使用しないでください。改造した製品に

対しては、FLOSは一切責任を負いません。

- 器具上の表示は、破損防止形または飛散防

止形の電球の使用を表します。

- 可とうケーブルが損傷した場合、危険防止のた

め、必ずFLOS社または有資格者にケーブルの交

換を依頼してください。

- 注意！照明器具は設計された目的以外で、一

切使用しないで下さい。

- 器具上の表示は、一般ごみと区別して本

製品を廃棄しなければならないことを表しま

す。技術的な仕様

EUR: 白熱ハロゲン球最大250W、口金E27

、HSGSタイプ

USA: 白熱ハロゲン球最大250W、口金E26

、T (Shielded)タイプ

器具の清掃について

器具の清掃には、柔らかい布を使用してくださ

い。落ちにくい汚れは、柔らかい布を石鹸水また

は薄めた中性洗剤に浸し、十分に絞ってから拭

き取ってください。注意：アルコールや溶剤など

は使用しないでください。

Fig. 1

- PRIMA DI INIZIARE L’INSTALLAZIONE VERIFICARE DI ESSERE IN POSSESSO DI 6 COLLI NECESSARI

COME DA FIG.1.

- BEFORE STARTING THE INSTALLATION CHECK THAT YOU HAVE ALL 6 PACKAGES AS PER DRAWING 1.

- BEVOR SIE MIT DER INSTALLATION BEGINNEN, ÜBERPRÜFEN SIE, OB SIE IM BESITZ VON 6

PACKSTÜCKEN SIND, WIE IN ABB. 1 DARGESTELLT.

- AVANT DE COMMENCER, VÉRIFIER QUE VOUS ÊTES EN POSSESSION DE 6 COLIS COMME INDIQUÉ

SUR LE SCHÉMA 1.

- ANTES DE INICIAR LA INSTALACIÓN, VERIFICAR QUE SE ESTÁ EN POSESIÓN DE LOS 6 PAQUETES

COMO SE INDICA EN LA FIG.1

- ANTES DE INICIAR A INSTALAÇÃO, VERIFICAR SE TEM OS 9 VOLUMES COMO INDICADO NO ESQUEMA 1.

- ПЕРЕД НАЧАЛОМ МОНТАЖА ПРОВЕРИТЬ НАЛИЧИЕ 6 НЕОБХОДИМЫХ УПАКОВОК,

СОГЛАСНО РИС.1.

- 器具の組み立てを始める前に、図１に示された６つの梱包があるかどうかを

確認して下さい。

<IT>

<GB>

<DE>

<FR>

<ES>

<PT>

<RUS>

< J >

BASE

BASIS

BASE

ОСНОВАНИЕ

照明器具土台

ZAVORRA (Nr. 6)

BALLAST (Nr. 6)

LEST (Nr. 6)

LASTRE (Nr. 6)

DO REATOR (Nr. 6)

БАЛЛАСТ (N. 6)

バラスト（脚荷）計6箱

DIFFUSORE

DIFFUSER

DIFFUSOR

DIFFUSEUR

DIFUSOR

ДИФФУЗОР

ランプ傘

CORPO

STRUCTURE

KÖRPER

CORPS

CUERPO

DO CORPO

КОРПУС

照明器具支柱本体

<IT>

<GB>

<DE>

<FR>

<ES>

<PT>

<RUS>

< J >

<IT>

<GB>

<DE>

<FR>

<ES>

<PT>

<RUS>

< J >

Fig.2 Avvitare a fondo i piedini (F) nella base (B). Fig.3 Posizionare accuratamente la base (B) con il lato “FRONT”

nella direzione di lavoro della lampada.

Fig.2 Screw the feet (F) in the base (B) completely. Fig.3 Carefully position the base (B) with the “FRONT” side

facing the working direction of the lamp.

Abb.2 Schrauben Sie die Stellfüße (F) soweit wie möglich in die Basis (B) ein. Abb.3 Positionieren Sie die Basis (B)

sehr exakt mit der Seite “FRONT” in Arbeitsrichtung der Leuchte.

Fig.2 Visser à fond les pieds (F) dans la base (B). Fig.3 Placer soigneusement la base (B) du côté “FRONT” face

à la zone à éclairer.

Fig.2 Atornillar a fondo los prensatelas (F) en la base (B). Fig.3 Posicionar cuidadosamente la base (B) con el lado

“FRONT” en la dirección de trabajo de la luz.

Fig.2 Aparafusar até ao fim os pézinhos (F) na base (B). Fig.3 Colocar cuidadosamente a base (B) com o lado

“FRONT” na direcção de trabalho do candeeiro.

Рис.2 Ввернуть ножки (F) в основание (B) до упора. Рис.3 Аккуратно установите основание

(B) стороной “FRONT” в направлении работы лампы.

図2．土台（Ｂ）に支え脚（Ｆ）を取り付けて下さい。図3．土台（Ｂ）を　“FRONT”　の面が正

面になるように位置づけます。

Fig.4 Avvitare e svitare i piedini per ottenere l’esatta planarità della base. Una volta effettuata la regolazione,

bloccare i piedini serrando il controdado (N). Fig.5 Fissare le zavorre (T) con le viti (A).

Fig.4 Screw and unscrew the feet until you get the base is levelled correctly. Once adjusted, block the feet by

tightening the lock nut (N). Fig.5 Fix the ballast (T) with the screws. (A).

Abb.4 Schrauben Sie die Stellfüße ein und aus, bis die Basis exakt plan ausgerichtet ist. Nach erfolgter Einstellung arretieren

Sie die Stellfüße, indem Sie die Gegenmutter (N) festschrauben. Abb.5 Befestigen Sie den Ballast (T) mit den Schrauben (A).

Fig.4 Visser et dévisser les pieds pour obtenir la planéité exacte de la base. Une fois ce réglage effectué, bloquer

les pieds en serrant le contre-écrou (N). Fig.5 Fixer les contrepoids (T) avec les vis (A).

Fig.4 Atornillar y desatornillar los prensatelas para conseguir la posiciòn totalmente plana de la base. Una vez efectuada

la regulación, bloquear los prensatelas cerrando la contratuerca (N). Fig.5 Fijar los lastres (T) con los tornillos (A).

Fig.4 Aparafusar e desaparafusar os pézinhos para que a base fique totalmente plana. Depois de feita a

regulação, bloquear os pézinhos apertando a porca (N). Fig.5 Fixar os lastros (T) com os parafusos (A).

Рис.4 Отрегулировать горизонтальный уровень основания, вворачивая и отворачивая ножки. После

осуществления регулировки заблокировать ножки, затянув контргайку (N). Рис.5 Закрепить дроссель

(T) с помощью винтов (A).

図4．土台の脚を締めたり緩めたりして土台が床とほぼ水平になるように調整し、その後ナット

（Ｎ）を締めて土台の脚を固定します。図5．バラスト（Ｔ）をネジ（Ａ）で固定します。

Fig. 2 Fig. 4Fig. 3 Fig. 5

<IT>

<GB>

<DE>

<FR>

<ES>

<PT>

<RUS>

< J >

Fig.7 Chiudere la copertura (C). Fig.8 Introdurre la struttura (S) fino a fondo corsa. Rimuovere la fettuccia di

sicurezza.

Fig.7 Close the covering (C). Fig.8 Insert the structure (S) right to the end stroke. Remove the safety band.

Abb.7 Schließen Sie die Abdeckung (C). Abb.8 Führen Sie die Struktur (S) bis zum Anschlag ein. Entfernen Sie

die Sicherheitsvorrichtung.

Fig.7 Replacer le cache (C). Fig.8 Introduire la structure (S) jusqu’au fond. Retirer le ruban de sécurité.

Fig.7 Cerrar la cubierta (C). Fig.8 Introducir la estructura (S) hasta el final del recorrido. Eliminar la cinta de

seguridad.

Fig.7 Fechar a cobertura (C). Fig.8 Introduzir a estrutura (S) até ao fim de curso. Remover a fita de segurança.

Рис.7 Закрыть крышку (C). Рис.8 Ввести каркас (S) до упора. Снять защитную ленту.

図7．カバー（Ｃ）を被せます。図8．照明器具の支柱部分（Ｓ）を土台の穴にカチッとなるまで

挿し、安全テープを取り除きます。

Fig. 7 Fig. 8

Fig.6 Introdurre il cavo di alimentazione (W) nel foro (G) della copertura e nel foro (E) della base.

Fig.6 Insert the feeding cable (W) into the covering hole (G) and into hole of the base (E).

Abb.6 Führen Sie das Speisungskabel (W) in die Öffnung (G) der Abdeckung und in die Öffnung (E) der Basis ein.

Fig.6 Introduire le câble d’alimentation (W) dans le trou (G) du cache et dans le trou (E) de la base.

Fig.6 Introducir el cable de alimentación (W) en el agujero (G) de la cubierta y en el agujero (E) de la base.

Fig.6 Introduzir o cabo de alimentação (W) no furo (G) da cobertura e no furo (E) da base.

Рис.6 Ввести кабель питания (W) в отверстие (G) крышки и в отверстие (E) основания.

図6．土台カバーの所定の穴（Ｇ）と土台にある穴（Ｅ）に電気ケーブル( W )を通して下さい。

<IT>

<GB>

<DE>

<FR>

<ES>

<PT>

<RUS>

< J >

Fig. 6 E

SCLAC

Fig. 10

Fig. 9

<IT>

<GB>

<DE>

<FR>

<ES>

<PT>

<RUS>

< J >

Fig.9 Avvitare la lampada (L). Fig.10 MONTAGGIO DEL DIFFUSORE - Rimuovere il blocchetto (R) fissa diffusore

svitando la vite (U); montare il diffusore sull’apparecchio ruotandolo in senso antiorario; rimontare quindi il

blocchetto fissa diffusore (R ) riavvitando completamente la vite (U).

Fig.9 Screw on the lamp (L). Fig.10 ASSEMBLING THE LAMPSHADE - Remove the block (R) that secures the

lampshade by unscrewing the screws (U); mount the lampshade on the fixture turning it anticlockwise; then

mount the block that fixes the diffuser (R), screwing the screws in fully (U).

Abb.9 Schrauben Sie die Birne (L) fest. Abb.10 MONTAGE DES DIFFUSORS - Entfernen Sie die Sperre (R), die den

Diffusor fixiert, durch Ausdrehen der Schraube (U). Befestigen Sie den Diffusor am Leuchtkörper durch Drehen im

Gegenuhrzeigersinn; montieren Sie wieder die rote Sperre (R) durch erneutes Eindrehen der Schraube (U).

Fig.9 Visser l’ampoule (L). Fig.10 MONTAGE DU DIFFUSEUR – Retirer la pièce de blocage du diffuseur (R) en

dévissant la vis (U); installer le diffuseur en tournant dans le sens contraire des aiguilles d’une montre; puis

replacer la pièce de blocage du diffuseur (R) en revissant complètement la vis (U).

Fig.9 Enroscar la bombilla (L). Fig.10 MONTAJE DEL DIFUSOR - Quitar la pieza de bloqueo (R) que fija el difusor

desatornillando el tornillo (U); montar el difusor sobre el aparato girándolo en el sentido antihorario; montar de

nuevo la pieza de bloqueo que fija el difusor (R) atornillando completamente el tornillo (U).

Fig.9 Colocar a lâmpada (L). Fig.10 MONTAGEM DO DIFUSOR - Remover a peça de bloqueio (R) que fixa o difusor

desaparafusando o parafuso (U); montar o difusor sobre o aparelho girando-o para a esquerda; montar

novamente a peça de bloqueio que fixa o difusor (R) aparafusando completamente o parafuso (U).

Pис.9 Завинтить лампочку (L). Pис.10 МОНТАЖ РАССЕИВАТЕЛЯ - Удалить блок (R), который

фиксирует рассеиватель, вывернув винт (U); установить рассеиватель на устройство,

поворачивая его против часовой стрелки; затем установить фиксирующий рассеиватель

блок (R), ввернуть до упора винт (U).

図9.

ランプ（Ｌ）を取り付けます。

図10．ランプシェードの組み立て - ランプシェード固定用のブ

ロック( R)をねじを抜いて取り外す；器具にランプシェードを左回りに回しながら取り付ける；そして

ランプシエード固定用のブロック（Ｒ）をネジ（Ｕ）をしっかり締めて再び取り付ける。

<IT>

<GB>

<DE>

<FR>

<ES>

Fig.11 SOLO VERSIONE “OUTDOOR DEDON” - Inserire la lampada quindi montare il diffusore interno (P) bloccandolo

con un movimento a “baionetta”: per effettuare tale operazione i pioli di aggancio (V) del diffusore interno

devono essere inseriti nelle apposite spaccature (O) del diffusore esterno (M).

Fig.11 “OUTDOOR DEDON” VERSION ONLY - Insert the light bulb then replace the inner lampshade (P) blocking

it with a “bayonet” movement: to carry out this operation the pins (V) hooking the inner lampshade must be

inserted into the specific openings (O) of the outer lampshade (M).

Abb.11 NUR “OUTDOOR DEDON” VERSION - Schrauben sie die Glühbirne ein und montieren Sie anschließend den

inneren Diffusor (P), indem er mit einer “Bajonettbewegung” blockiert wird: für diesen Arbeitsschritt müssen die

Haken (V) des inneren Diffusors in die vorgesehenen Schlitze (O) des äußeren Diffusors (M) eingeführt werden.

Fig.11 VERSION “OUTDOOR DEDON” SEULEMENT - Insérer l’ampoule et replacer le diffuseur interne (P) en le

bloquant par un mouvement à “baïonnette”: pour effectuer cette opération, introduire les encoches de fixation

du diffuseur intérieur (V) dans les fentes (O) de l’abat-jour externe (M).

Fig.11 SOLO VERSIÓN “OUTDOOR DEDON” - Introducir la bombilla y a continuación montar el difusor interno

(P) bloqueándolo con un movimiento a “bayoneta”: para efectuar esta operación las astas de engache (V) del

Fig. 11

<PT>

<RUS>

< J >

difusor interno tienen que introducirse en las ranuras correspondientes (O) del difusor externo (M).

Fig.11 SOMENTE VERSÃO “OUTDOOR DEDON” - Inserir a lâmpada e então montar o difusor interno (P)

bloqueando-o com um movimento “de baioneta”. para efectuar esta operação os pinos de ligação (V) do

difusor interno devem estar inseridos nas ranhuras apropriadas (O) do difusor externo (M).

Рис.11 “OUTDOOR DEDON” - Вставить лампу, а затем установить внутренний рассеиватель

(P), фиксируя его по типу “байонета”. Для выполнения данной операции соединительные

стержни (V) внутреннего рассеивателя должны быть вставлены в специальные разрезы (O)

внешнего рассеивателя (M).

図11．”OUTDOOR DEDON” - 電球を差し込んで内側ランプシェード（P）を“バヨネット”装置で

ブロックさせながら戻します。:この作業を行うには、外側ランプシェードの特定の開口部（O）に

内側ランプシェード（M）を引っ掛けるピン（V）を差し込ませる必要があります。

OUTDOOR DEDON VERSION

P M

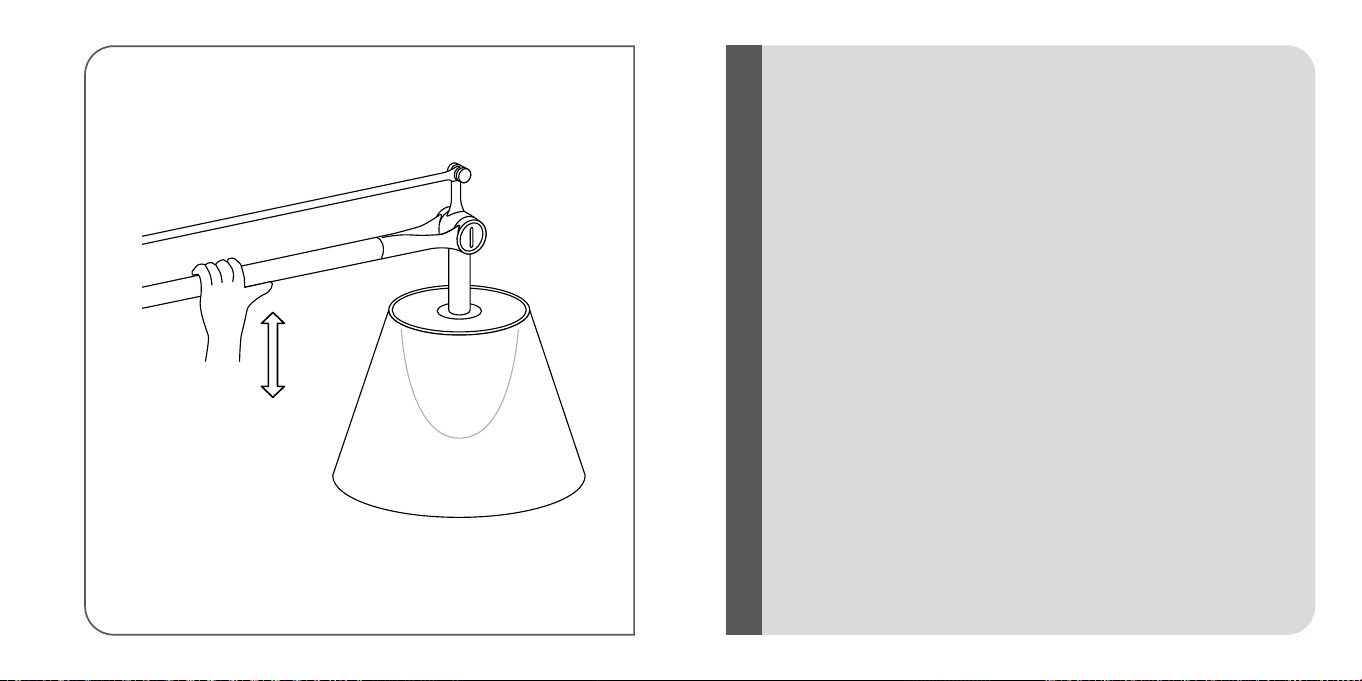

Fig.12 Per regolare la posizione dell’apparecchio utilizzare il braccio superiore; evitare di movimentare

l’apparecchio prendendolo dal diffusore.

Fig.12 Use the upper arm to adjust the position of the device. Do not move the device by holding it by the

lampshade.

Abb.12 Für die Positionseinstellung des Apparats verwenden Sie den oberen Arm; vermeiden Sie es, den Apparat

zu bewegen, indem Sie ihn am Diffusor halten.

Fig.12 Pour régler la position de l’appareil, utiliser le bras supérieur ; éviter de déplacer l’appareil en le manipulant

par l’abat-jour.

Fig.12 Para regular la posición del aparato, utilizar el brazo superior; evitar desplazar el aparato cogiéndolo del

difusor.

Fig.12 Para regular a posição do aparelho utilizar o braço superior, evitar movimentar o aparelho segurando-o

pelo difusor.

Pис.12 Использовать верхнее плечо для регулировки положения устройства; не двигать

устройство захватывая его за рассеиватель.

図12．器具の位置調整は必ず上部のアームを用いて行い、ランプシェードを持って、器具を動

かすことは避けてください。

<IT>

<GB>

<DE>

<FR>

<ES>

<PT>

<RUS>

< J >

Fig. 12

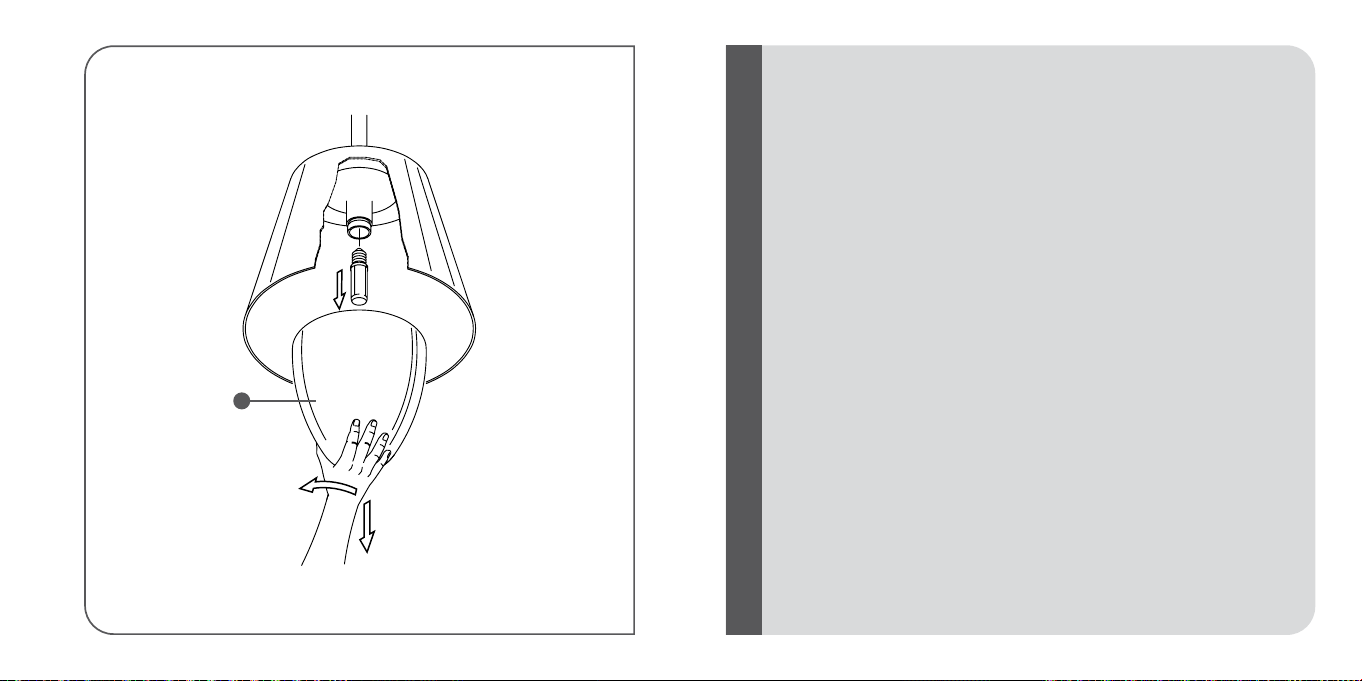

Fig.13 SOLO VERSIONE “OUTDOOR DEDON” - SOSTITUZIONE DELLA LAMPADA: Rimuovere il diffusore interno (P)

sgangiandolo dal diffusore esterno ruotandolo in senso anti orario; sostituire la lampada quindi rimontare il

diffusore interno (vedi fig.11).

Fig.13 “OUTDOOR DEDON” VERSION ONLY - CHANGING THE LIGHT BULB: remove the inner lampshade (P) by

unhooking it from the outer lampshade and rotating it anti-clockwise; change the light bulb then reattach the

inner lampshade (see fig.11).

Abb.13 NUR “OUTDOOR DEDON” VERSION - WECHSELN DER GLÜHBIRNE: Entfernen Sie den inneren Diffusor (P) durch

Aushaken aus dem äußeren Diffusor, führen Sie dabei eine Drehung im Gegenuhrzeigersinn aus; tauschen Sie die

Glühbirne und montieren Sie wieder den inneren Diffusor (siehe Abb. 11).

Fig.13 VERSION “OUTDOOR DEDON” SEULEMENT - REMPLACEMENT DE LA LAMPE: Retirer le diffuseur intérieur (P) en

le décrochant de l’abat-jour extérieur en tournant dans le sens contraire des aiguilles d’une montre; remplacer

la lampe puis replacer le diffuseur intérieur (voir Fig.11).

Fig.13 SOLO VERSIÓN “OUTDOOR DEDON” - SUSTITUCIÓN DE LA BOMBILLA: Retirar el difusor interno (P)

desenganchándolo del difusor externo girándolo en sentido antihorario; cambiar la bombilla y montar de nuevo

el difusor interno (ver fig. 11).

Fig.13 SOMENTE VERSÃO “OUTDOOR DEDON” - SUBSTITUIÇÃO DA LÂMPADA: Remover o difusor interno (P)

separando-o do difusor externo girando para a esquerda; mudar a lâmpada e montar novamente o difusor

interno (ver fig. 11).

Рис.13 “OUTDOOR DEDON” - ЗАМЕНА ЛАМПЫ: Удалить внутренний рассеиватель (P),

отделив его от внешнего рассеивателя, поворачивая его против часовой стрелки; заменить

лампу, затем установить обратно внутренний рассеиватель (см. Рис. 11).

図13．”OUTDOOR DEDON” - 電球の取替え：外側ランプシェードとの連結ピンをはずし内側

ランプシェード（P）を取り外す。電球を左回りに回し入れ交換を行い、再び内側ランプシェード

を取り付ける（図１1参照）。

<IT>

<GB>

<DE>

<FR>

<ES>

<PT>

<RUS>

< J >

Fig. 13

OUTDOOR DEDON VERSION
