Flash F7100521 Manuel utilisateur

LED Moving Head

19x15W RGBW ZOOM

User Manual

Instrukcja Obsługi

F7100521

User Manual •Instrukcja Obsługi

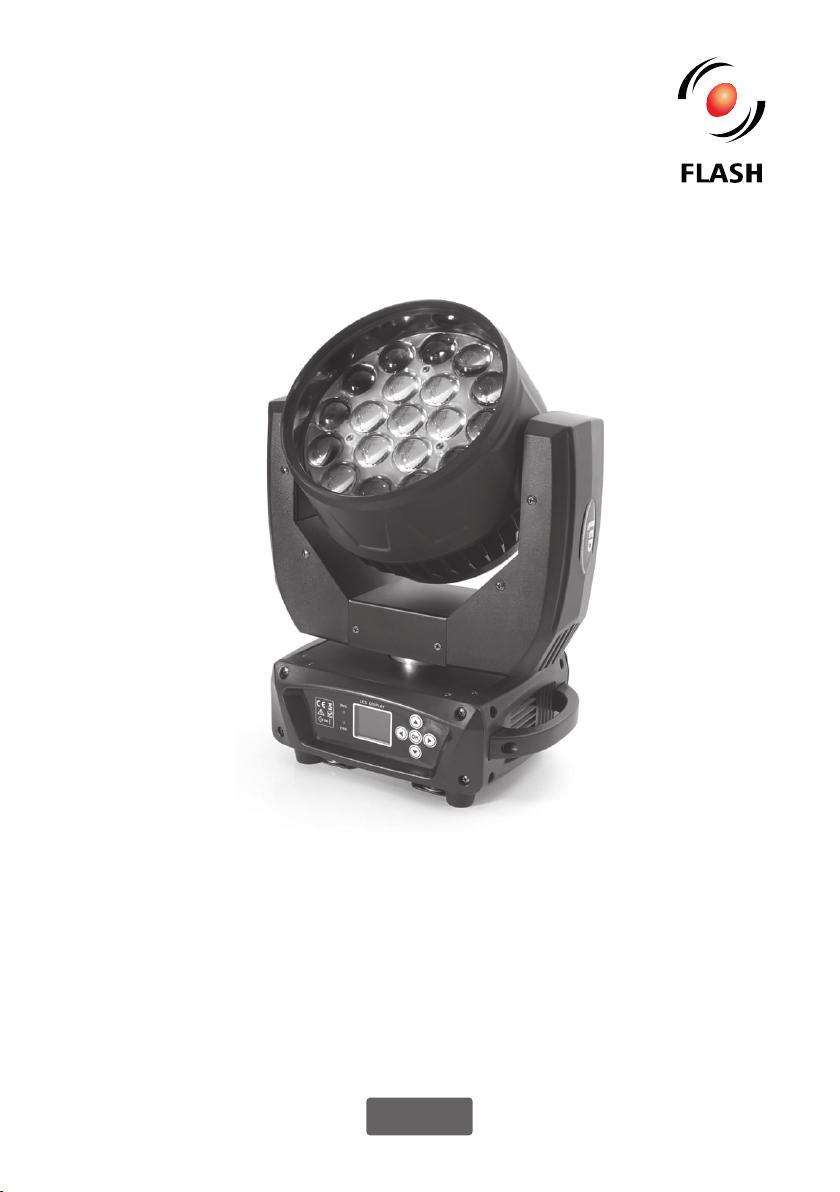

LED Moving Head 19x15W RGBW ZOOM • Art No F7100521

 Installation should be done by qualied

personnel in order to minimize the risk of

accidental electric shock

Disconnect the power supply before

installation.

Before connecting the unit to the mains,

make sure it is not damaged mechanically.

If you notice any signs of damage you

should contact your dealer immediately. Do

not connect the device to the mains.

Do not use the device in high humidity

conditions and at temperatures above 40° C

To avoid damage please don’t use organic

solvents to clean the xture shell.

 e device must be installed on stable

structures

It should be installed in a well-ventilated

place,at a distance of 15cm or more from the

walls. Please check if the fan and ventilation

holes are unobstructed.

2. SAFETY INFORMATION

1. INTRODUCTION

ank you for purchasing LED Moving Head 19x15W RGBW ZOOM.

For safety reasons and to ensure the trouble-free operation, carefully read

the instructions.

Power consumption: 250W

Power supply voltage: 90 - 240V

Voltage frequency: 50/60Hz

Diode type: 4in1

Number of diodes: 19

Diode power: 15W

Display: Color LCD

Color: RGBW

ZOOM: YES

Dimming: Linear: 0 - 100%

Flash frequency (min): 1Hz

 Flash frequency (max): 25Hz

PAN range: 540°

3. PRODUCT INFORMATION

TILT range: 270°

Beam angle (min): 6°

 Beam angle (max): 60°

Number of DMX channels: 16/24

DMX standard: DMX 512

Control interface: 5 buttons

AC IN: powerCON

AC OUT: powerCON

DMX IN: XLR - 3 pin

DMX OUT: XLR - 3 pin

IP Rating: IP20

Housing made: ABS

Cooling: Active

After removing the packaging, check

if the device was not damaged during

transport. Before connecting to the

mains, make sure that the device is

securely mounted. The manufacturer is

not responsible for damage caused by

unstable mounting.

4. INSTALLATION

Ensure proper connection to the mains

and proper grounding. Make sure that

the electrical parameters are consistent

with device requirements. All activities,

including connecting the device to the

mains must be performed by qualified

personnel.

5.2 Voltage specification

5.3 Connecting power supply

6.1 Control panel

Input Voltage Total Power Frequency

90~260V 250W 50/60Hz

5.1 Connecting DMX signal

e connection is performed using cable with XLR-female -> XLR-Male plugs.

5. CONNECTION

6. OPERATION MANUAL

e device is equipped with the following

interfaces:

1. DMX (in/out): XLR 3-pin socket

2. Power (in/out): powerCON socket

FEMALE

XLR

GROUND

DMX +

DMX -

MALE

XLR

DMX

Controller DMX 512 DMX 512

e connection is performed using power

cable with powerCON connector (included).

e device must be operated by qualied

CAUTION! In the case of cable damage do not attempt to repair.

Replacement or repair can be made only on the manufacturer or by

a person with appropriate permissions.

personnel. Make sure that the power grid

supply parameters are consistent with device

parameters and limitations are not exceeded.

e control panel is equipped with LCD

digit display and 5 control buttons with the

following functions:

1. LEFT – choose function

2. DOWN – change value

3. UP – change value

4. RIGHT – choose function

5. OK – conrm changes

User Manual •Instrukcja Obsługi

7.1 CH16 Mode

7. DMX CHANNEL LIST

LED Moving Head 19x15W RGBW ZOOM • Art No F7100521

CH Function Value Description

1Pan 0-255 0-540°

2Pan ne 0-255

3Tilt 0-255 0-270°

4Tilt ne 0-255

5Pan/Tilt speed 0-255 Fast - Slow

6Dimmer 0-255 0-100%

7Strobe 0-3 Open

4-255 Strobe

8Red 0-255 0-100%

9Green 0-255 0-100%

10 Blue 0-255 0-100%

11 White 0-255 0-100%

12 Zoom 0-255 Wide - Narrow

13 Macro 0-24 Macro 1

25-49 Macro 2

50-74 Macro 3

75-99 Macro 4

100-124 Macro 5

125-149 Macro 6

150-174 Macro 7

175-199 Macro 8

200-224 Macro 9

225-255 Macro 10

14 Macro Rate 0-255 Fast - Slow

15 Macro function 0-49 Open

50-99 Macro

100-149 Auto run 1

150-199 Auto run 2

200-255 Sound

16 Reset 0-250 Open

251-255 Reset

CH Function Value Description

1Pan 0-255 0-540°

2Pan ne 0-255

3Tilt 0-255 0-270°

4Tilt ne 0-255

5Pan/Tilt speed 0-255 Fast - Slow

6Dimmer 0-255 0-100%

7Strobe 0-3 Open

4-255 Strobe

81 Red 0-255 0-100%

91 Green 0-255 0-100%

10 1 Blue 0-255 0-100%

11 1 White 0-255 0-100%

12 2 Red 0-255 0-100%

13 2 Green 0-255 0-100%

14 2 Blue 0-255 0-100%

15 2 White 0-255 0-100%

16 3 Red 0-255 0-100%

17 3 Green 0-255 0-100%

18 3 Blue 0-255 0-100%

19 3 White 0-255 0-100%

20 Zoom 0-255 Wide - Narrow

21 Macro 0-24 Macro 1

25-49 Macro 2

50-74 Macro 3

75-99 Macro 4

100-124 Macro 5

125-149 Macro 6

150-174 Macro 7

175-199 Macro 8

200-224 Macro 9

225-255 Macro 10

22 Macro Rate 0-255 Fast - Slow

23 Macro function 0-49 Open

50-99 Macro

100-149 Auto run 1

150-199 Auto run 2

200-255 Sound

24 Reset 0-250 Open

251-255 Reset

7.2 CH24 Mode

User Manual •Instrukcja Obsługi

2. ZASADY BEZPIECZENSTWA

1. WPROWADZENIE

3. INFORMACJE O PRODUKCIE

4. INSTALACJA

Dziękujemy za zakup urządzenia LEDMovingHead19x15W RGBW ZOOM.

Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy

urządzenia należy dokładnie zapoznać się z instrukcją.

 Instalacja powinna być przeprowadzana

przez wykwalifikowany personel, aby

zminimalizować ryzyko przypadkowego

porażenia prądem.

 Przed instalacją urządzenia należy

odłączyć urządzenie od sieci.

 Przed podłączeniem urządzenia do sieci

energetycznej należy sprawdzić, czy nie

jest ono uszkodzone mechanicznie. Jeżeli

widoczne są jakiekolwiek ślady uszkodzenia

należy niezwłocznie skontaktować się

z dystrybutorem. Nie podłączać urządzenia

do sieci elektrycznej.

 Nie należy korzystać z urządzenia

w warunkach dużej wilgotności powietrza

oraz w temperaturze powyżej 40° C

 Aby uniknąć uszkodzeń nie należy

stosować rozpuszczalników organicznych

do czyszczenia powłoki urządzenia.

 Urządzenie należy instalować na

stabilnych konstrukcjach.

 Urządzenie powinno być zainstalowane

w dobrze wentylowanym pomieszczeniu,

w odległości co najmniej 15cm od

najbliższej powierzchni (ściany, sufitu

itp). Jednocześnie należy upewnić się, że

otwory wentylacyjne nie są zatkane oraz

wentylatory działają poprawnie.

 Pobór mocy: 250W

 Napięcie zasilania: 90 - 240V

 Częstotliwość napięcia: 50/60Hz

Typ diody: 4w1

 Ilość diod: 19

Moc diody: 15W

 Wyświetlacz: LCD Kolorowy

Barwa: RGBW

 ZOOM: TAK

 Ściemnianie: Płynne: 0 - 100%

 Błysk - częstotliwość minimalna: 1Hz

 Błysk - częstotliwość maksymalna: 25Hz

Zakres ruchu - PAN: 540°

Zakres ruchu - TILT: 270°

 Min. kąt świecenia: 6°

 Max kąt świecenia: 60°

 Ilość kanałów DMX: 16/24

Standard DMX: DMX 512

 Sterowanie: 5 przycisków

AC IN: powerCON

AC OUT: powerCON

DMX IN: XLR - 3 pin

DMX OUT: XLR - 3 pin

 Stopień ochrony IP: IP20

 Rodzaj obudowy: ABS

 Chłodzenie: Aktywne

Po wyjęciu urządzenia z opakowania należy

sprawdzić czy nie zostało ono uszkodzone

podczas transportu. Przed podłączeniem

do sieci elektrycznej należy upewnić się,

że urządzenie zamocowane jest stabilnie.

Producent nie ponosi odpowiedzialności za

uszkodzenia spowodowane niestabilnym

zamocowaniem urządzenia.

Podczas korzystania z urządzenia należy

zadbać o poprawne podłączenie go do sieci

elektrycznej oraz prawidłowe uziemienie.

Należy upewnić się, że parametry sieci

elektrycznej są zgodne z wymaganiami

urządzenia. Wszelkie czynności obejmujące

obsługę w zakresie podłączania urządzenia do

sieci elektrycznej powinny być wykonywane

przez wykwalikowany personel.

LED Moving Head 19x15W RGBW ZOOM • Art No F7100521

5.2 Specyfikacja zasilania

5.3 Podłączenie zasilania

6.1 Panel sterowania

Napięcie Zasilania Pobór Mocy Częstotliwość zasilania

90~240V 250W 50/60Hz

5.1 Podłączenie sygnału DMX

Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski

5. POLACZENIA

6. INSTRUKCJA UZYTKOWANIA

Urządzenie wyposażone jest w następujące

interfejsy:

1. DMX (wejście/wyjście) – złącza: XLR 3-pin

2. Zasilanie (wejście/wyjście) – złącze:

powerCON

FEMALE

XLR

GROUND

DMX +

DMX -

MALE

XLR

DMX

Controller DMX 512 DMX 512

Połączenie odbywa się przy użyciu

przewodu zakończonego z jednej strony

wtyczką sieci elektrycznej i wtyczką typu

powerCON z drugiej strony (w zestawie).

Urządzenie musi być obsługiwane przez

UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać

samodzielnej naprawy. Wymiana lub naprawa może być wykonana jedynie

w serwisie producenta lub przez osobę z odpowiednimi uprawnieniami.

wykwalifikowany personel techniczny.

Należy upewnić się, że parametry

zasilania sieci energetycznej są zgodne

z parametrami urządzenia i nie zostają

przekroczone ograniczenia dotyczące

poboru energii elektrycznej z sieci.

Panel sterowania wyposażony jest

w wyświetlacz oraz w 5 przycisków

sterujących o następujących funkcjach:

1. LEFT – wybór funkcji

2. DOWN – zmiana wartości

3. UP – zmiana wartości

4. RIGHT – wybór funkcji

5. OK – zatwierdzenie zmian

User Manual •Instrukcja Obsługi

LED Moving Head 19x15W RGBW ZOOM • Art No F7100521

7. LISTA KANALOW DMX

7.1 CH16 Mode

CH Function Value Description

1Pan 0-255 0-540°

2Pan ne 0-255

3Tilt 0-255 0-270°

4Tilt ne 0-255

5Pan/Tilt speed 0-255 Fast - Slow

6Dimmer 0-255 0-100%

7Strobe 0-3 Open

4-255 Strobe

8Red 0-255 0-100%

9Green 0-255 0-100%

10 Blue 0-255 0-100%

11 White 0-255 0-100%

12 Zoom 0-255 Wide - Narrow

13 Macro 0-24 Macro 1

25-49 Macro 2

50-74 Macro 3

75-99 Macro 4

100-124 Macro 5

125-149 Macro 6

150-174 Macro 7

175-199 Macro 8

200-224 Macro 9

225-255 Macro 10

14 Macro Rate 0-255 Fast - Slow

15 Macro function 0-49 Open

50-99 Macro

100-149 Auto run 1

150-199 Auto run 2

200-255 Sound

16 Reset 0-250 Open

251-255 Reset

CH Function Value Description

1Pan 0-255 0-540°

2Pan ne 0-255

3Tilt 0-255 0-270°

4Tilt ne 0-255

5Pan/Tilt speed 0-255 Fast - Slow

6Dimmer 0-255 0-100%

7Strobe 0-3 Open

4-255 Strobe

81 Red 0-255 0-100%

91 Green 0-255 0-100%

10 1 Blue 0-255 0-100%

11 1 White 0-255 0-100%

12 2 Red 0-255 0-100%

13 2 Green 0-255 0-100%

14 2 Blue 0-255 0-100%

15 2 White 0-255 0-100%

16 3 Red 0-255 0-100%

17 3 Green 0-255 0-100%

18 3 Blue 0-255 0-100%

19 3 White 0-255 0-100%

20 Zoom 0-255 Wide - Narrow

21 Macro 0-24 Macro 1

25-49 Macro 2

50-74 Macro 3

75-99 Macro 4

100-124 Macro 5

125-149 Macro 6

150-174 Macro 7

175-199 Macro 8

200-224 Macro 9

225-255 Macro 10

22 Macro Rate 0-255 Fast - Slow

23 Macro function 0-49 Open

50-99 Macro

100-149 Auto run 1

150-199 Auto run 2

200-255 Sound

24 Reset 0-250 Open

251-255 Reset

7.2 CH24 Mode

User Manual •Instrukcja Obsługi

Table des matières

Langues :

Autres manuels Flash Équipement d'éclairage

Flash

Flash LED BIG-EYE KALEIDOSCOPE Moving Head 19x15W Osram... Manuel utilisateur

Flash

Flash F7000563 Manuel utilisateur

Flash

Flash F7200204 Manuel utilisateur

Flash

Flash LOGO Manuel utilisateur

Flash

Flash FTB-324-2 Manuel utilisateur

Flash

Flash FL-233 BEAM Manuel utilisateur

Flash

Flash F7000686 Manuel utilisateur

Flash

Flash F7200203 Manuel utilisateur

Flash

Flash F7100523 Manuel utilisateur

Flash

Flash 19x40W PRO Manuel utilisateur

Flash

Flash Big Eye Manuel utilisateur

Flash

Flash DJ Series Manuel utilisateur

Flash

Flash F7100070 Manuel utilisateur

Flash

Flash LIGHT BOX MOON 2 Manuel utilisateur

Flash

Flash FLG-256 Manuel utilisateur

Flash

Flash HYBRID 10R Manuel utilisateur

Flash

Flash F7100303 Manuel utilisateur

Flash

Flash LASER 1000mW RGB II ev. Manuel utilisateur

Flash

Flash F7100532 Manuel utilisateur

Flash

Flash 7X40W BIG EYE PRO Manuel utilisateur

Flash

Flash LED PAR 18x10W RGBW 4in1 IP20 Manuel utilisateur

Flash

Flash F7100102 Manuel utilisateur

Flash

Flash FL-330 BEAM 15R Manuel utilisateur

Flash

Flash F7100327 Manuel utilisateur

Manuels Équipement d'éclairage populaires d'autres marques

Brizo

Brizo 8SP-MU-4 Manuel utilisateur

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Manuel utilisateur

IKEA

IKEA BJÖRKSPIREA Manuel utilisateur

Laserworld

Laserworld Evolution Series ES-400RGB Manuel utilisateur

Alien

Alien RG STAR Manuel utilisateur

EuroLite

EuroLite LED B-40 Manuel utilisateur

Qazqa

Qazqa Suplux SL 3 Black 103062 Manuel utilisateur

Commercial Electric

Commercial Electric 54568141 Manuel utilisateur

CREE LIGHTING

CREE LIGHTING 304 Series Manuel utilisateur

Goobay

Goobay 49867 Manuel utilisateur

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Manuel utilisateur

Alkalite

Alkalite Krypton KT-81 Manuel utilisateur

Clas Ohlson

Clas Ohlson GU10 Manuel utilisateur

DTS

DTS DELTA 10 F Manuel utilisateur

ring

ring Solar Steplight Manuel utilisateur

One Stop Gardens

One Stop Gardens 57696 Instructions de montage

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Manuel utilisateur

SIREM

SIREM Swimeo A2 Manuel utilisateur
