Fiesta EZT34545-B315 Manuel utilisateur
Outdoor Gas Barbeque / Grill
MODEL/MODELO -
!
!
Assembly Manual
Manual De la Asamblea
Please follow these instructions carefully. Much of
the hardware required to assemble this grill is in an
individually sealed bag that is identified with
respect to its application. These sealed bags will be
referenced in the appropriate assembly step.
Siga por favor estas instrucciones cuidadosamente.
Mucho del hardware requerido para montar esta
parrilla est· en un bolso individualmente sellado que
se identifique con respecto a su uso. Estos bolsos
sellados ser· n referidos al paso apropiado de la
asamblea.
WARNING ADVERTENCIA
/
Failure to follow all manufacturer's instructions
could result in serious personal injury and/or
property damage.
La falta de seguir las instrucciones de todo el
fabricante podÌa dar lugar a daÒos corporales
y/o a daÒos materiales serios
CAUTION /PRECAUCI”N
Some parts may contain sharp edges- especially as
noted in manual!wear protective gloves if necessary.
Algunas piezas pueden contener los bordes
agudos °- especialmente seg˙n lo observado
en manual! guantes protectores del desgaste en
caso de necesidad .
Fiesta Gas Grills LLC
One Fiesta Dr., Dickson TN, USA 37055
CUSTOMER SERVICE
TOLL FREE 1-800-396-3838
SERVICIO DE CLIENTE
PEAJE LIBREMENTE 1-800-396-3838
THIS GRILL IS FOR OUTDOOR USE
ONLY
Caution:
Read and follow all Saftey Statements, Assembly
Instructions, and Use and Care Manual Directions
before attempting to assemble and cook.
Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.
ESTA PARRILLA EST¡ PARA EL USO
AL AIRE LIBRE SOLAMENTE
PrecauciÛn: Lea y siga todas las declaraciones de
Saftey, instrucciones de montaje, y uso y cuide las
direcciones manuales antes de procurar montar y
cocinar.
Instalador/ensamblador: Deje estas instrucciones
con el consumidor.
Al Consumidor:
Guarde este manual para la referencia futura.
NO TOOLS REQUIRED!
NINGUNAS HERRAMIENTAS
REQUIRIERON
1
EZT34545-B315

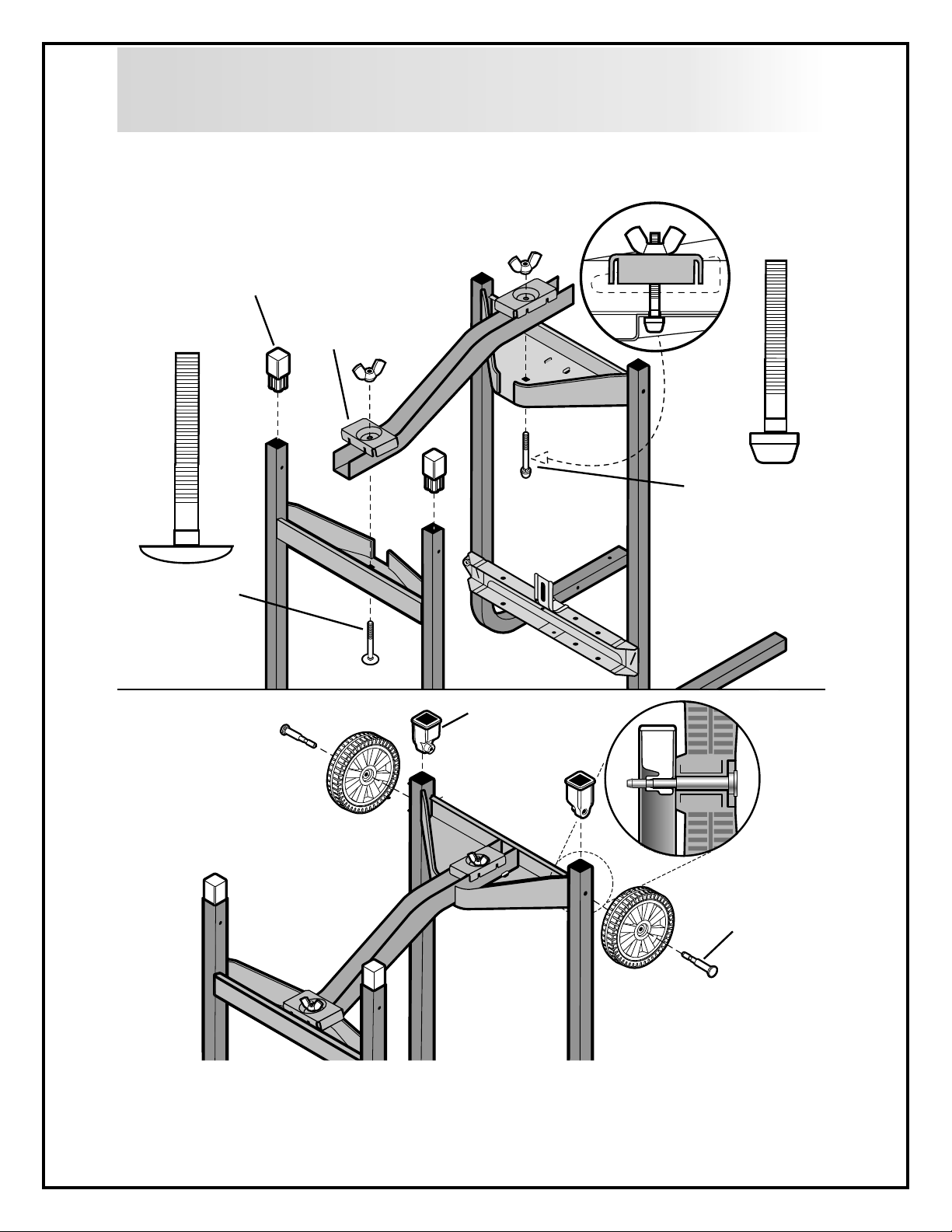

Install Channel, Channel Clamps, and Leg Extensions as Shown.
Instale el canal, las abrazaderas del canal, y las extensiones
de la pierna segun lo mostrado.
CHASSIS ASSEMBLY
ASAMBLEA DE CHASIS
Leg Extension
Extensiones de la pierna
Channel Clamp
Abrazadera del canal
1/4" Wing Nut
Tuerca de ala
Step Bolt
Perno del paso
de progresion
Tank Locator Bolt
Perno del localizador
del tanque
Axle Clip
Clip del arbol
Axle
arbol
Install Axle Clip Into Leg. ORIENTATION MUST BE AS SHOWN.
Instale el clip del arbol en la pierna. LA ORIENTACION DEBE ESTAR SEGUN LO MOSTADO.
Install Axle Through Wheels and Snap Into Axle Clip.
Instale el arbol a traves de las ruedas y encajese a presion hacia los clips del arbol.
3

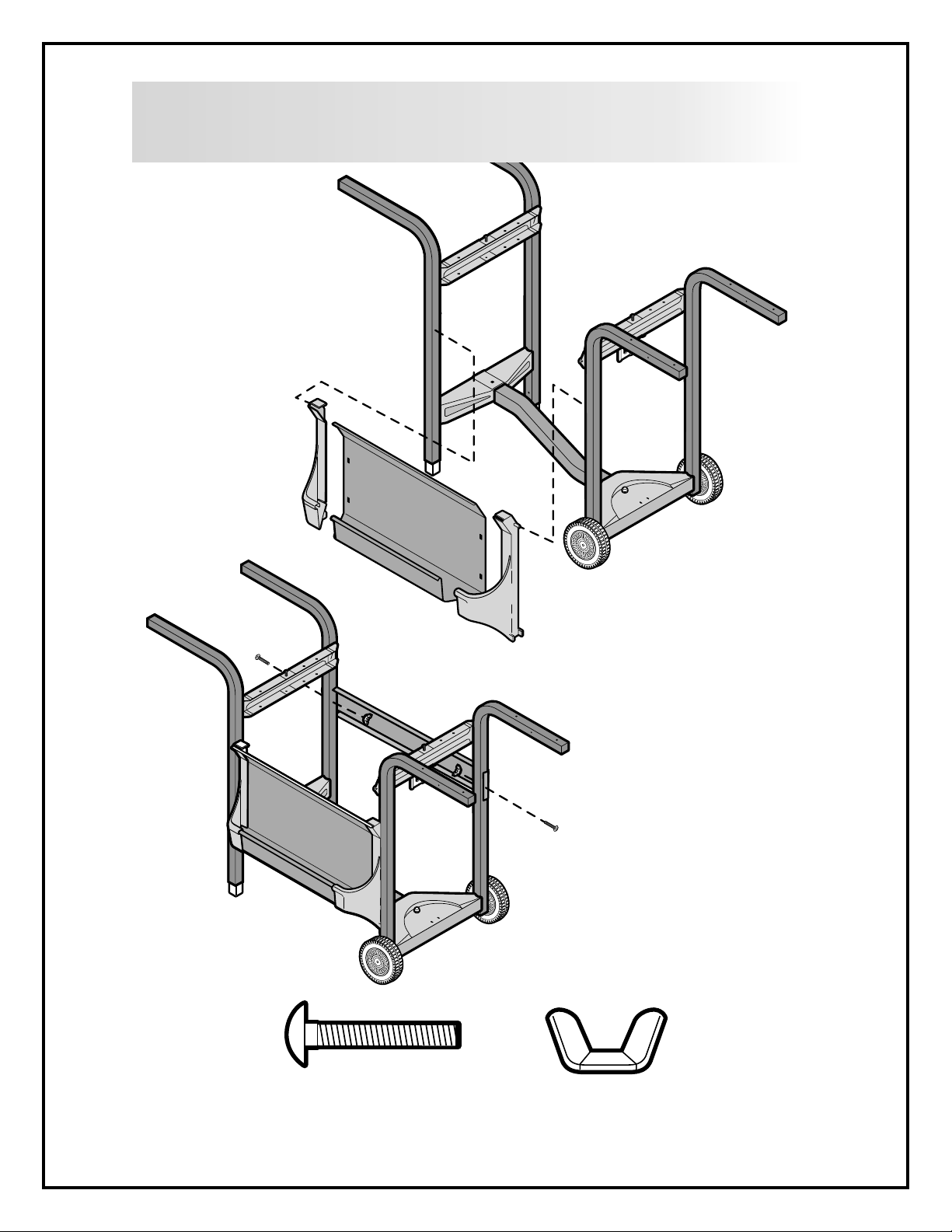

#10-24 X 1-3/4" Carriage Bolt #10-24 Wing Nut
#10-24 X 1-3/4" el cerrojo del coche #10-24 la muez del ala
Install front panel.
Instale el panel delantero.
Install Back Support
Instale Detrás La Ayuda
FRONT PANEL AND BACK SUPPORT
PANEL DELANTERO Y AYUDA TRASERA
4
Soup Can not Supplied with Grill.
La sopa no puede provisto de la parrilla.

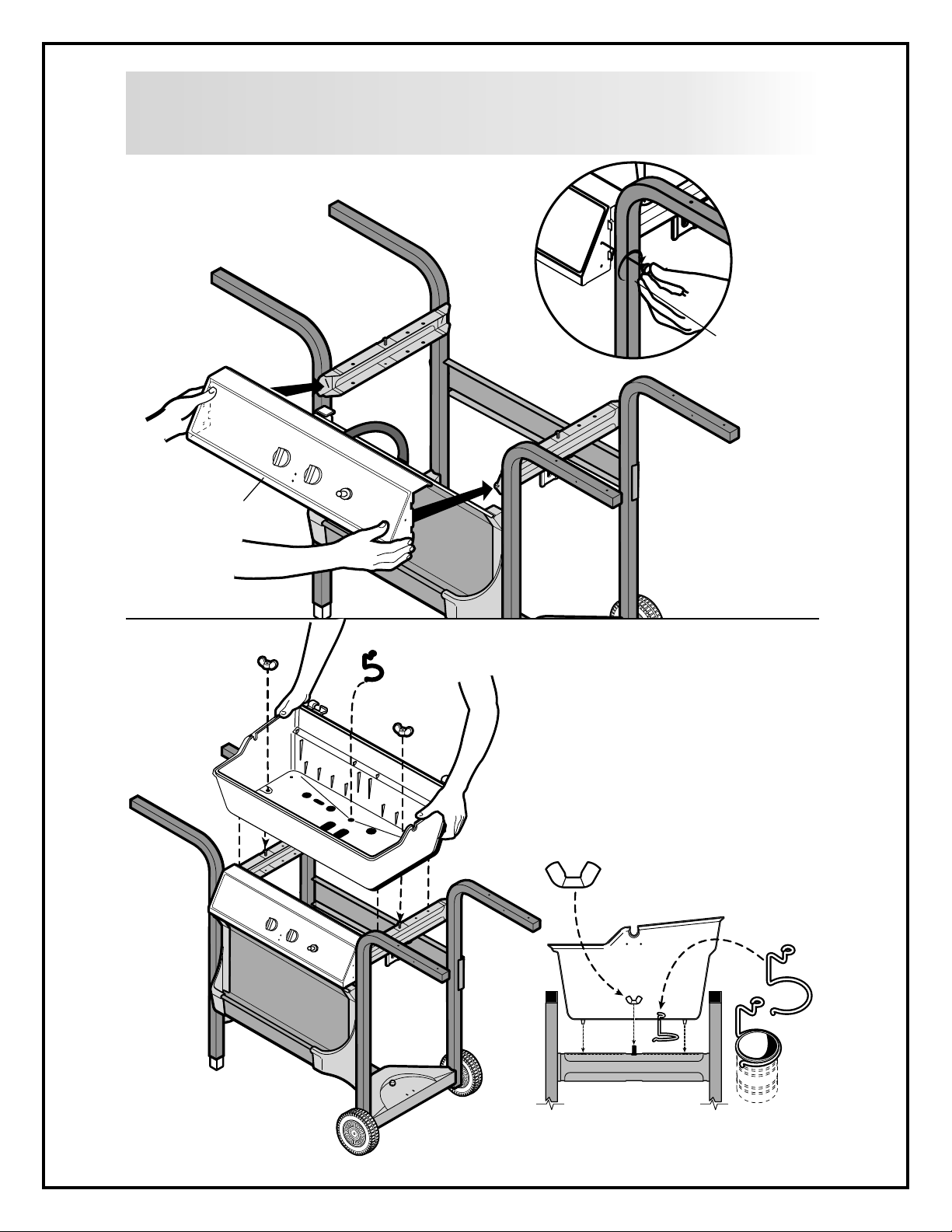

CONSOLE AND BASE ASSEMBLY
ASAMBLEA DE CONSOLA Y BASE
Installation of Console to Leg Assembly.
Instalación de la consola al ensamblaje de la pierna.
Attach Screw
as Shown.
Tornillo según
lo mostrado.
Install Base Casting and Grease Cup Clip
Instalar el bastidor bajo y engrase el clip de la taza
Install Console
as Shown.
Instalar consola
según lo mostrado.
5
BURNER ASSEMBLY
ASAMBLEA DE HORNILLA
Install Burner as Shown.
Instalar hornilla de la según
lo mostrado.
Note: Be Sure Valves Fit into Burner Tubes During Installation.
Nota: Este seguro que las válvulas encaje bien durante la instalación de
la consola.
Enlarged View of
Burner Installed.
Vista agrandada de
la hornilla instalada.
Bar Burner
Hornilla
SHELF AND HEAT TENT ASSEMBLY
ESTANTE Y TIENDA DEL CALOR
Install Side Shelf and Heat Tent as shown.
Instalar el desvío lateral del estante y la tienda
del calor según lo demostrado.
Slide Shelf onto Legs. Tabs on
Underside of Shelf will Snap into Notches.
Resbale los estantes sobre las piernas.
Las tubulaciones en el superficie inferior
del estante se encajarán a presión hacia muescas.
Note: Some parts may have sharp
edges or burrs. Handle with care.
Nota: Algunas piezas pueden tener
bordes o rebabas agudos.
Dirija con cuidado
SIDE BURNER ASSEMBLY
ASAMBLEA LATERAL DE LA HORNILLA
Slide Side Burner Base Assembly
Over Legs Until Front Trim Snaps
into Place. (Reference Side Shelf Installation.)
Las piernas excesivas de la hornilla de la diapositiva
del ensamblaje lateral de la base hasta ajuste delantero
se encajan a presión hacia lugar.
(Instalación lateral del estante de la
referencia.)
Install Side Burner Valve Bracket in
Opening and Rotate 90 Degrees
Counter-Clockwise to Snap into Place.
Instalar el corchete lateral de la válvula de
la hornilla en la apertura y rote 90 grados contrario en
sentido de las agujas del reloj al broche de presión en lugar.
Install Side Burner Base Assembly and Valve Attachment.
Instale la conexión lateral del ensamblaje y de la válvula de la hornilla.
Install Bolt and Wing Nut
Through Rear Burner Base
into Leg as Shown (Side
burner bag pack).
Instale la tuerca del perno y de
ala a través de base posterior de
la hornilla en la pierna según lo
demostrado (paquete lateral del
bolso de la hornilla).
SIDE BURNER ASSEMBLY
ASAMBLEA LATERAL DE LA HORNILLA
Install Side Burner.
Instalar la conexión lateral.
#10-24 Wing Nut
#10-24 tuerca de ala
Hook Electrode wire to igniter.
Alambre del electrodo del gancho al encendedor.
LID ASSEMBLY
ASAMBLEA DE LA TAPA
Note:
Use medium size hinge clip
located in the master bagpack.
Nota:
Utilice el clip de la bisagra del
tamaño medio establecido en
el bagpack principal.
Install Lid, Handle, Cooking Grid, Warming Rack, Hinge Clip, and Logo.
Instale la tapa, manija, cocinando rejilla, el estante del oscilación, el clip de
la bisagra, y la insignia.
Use handle, swing rack and
logo bag packs.
Utilice los bagpacks de la manija
y de la insignia.

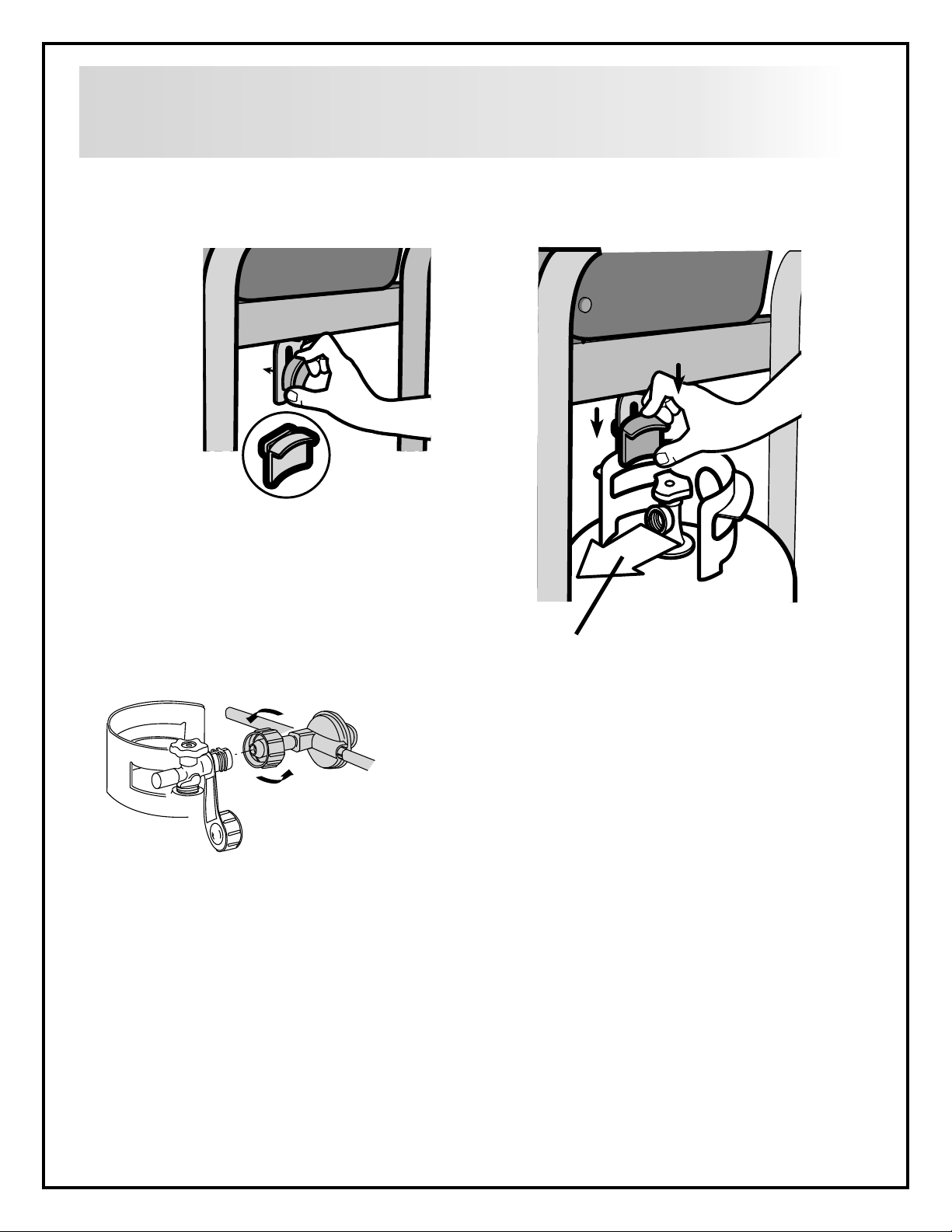

TANK INSTALLATION
INSTALACIÓN DEL TANQUE
Insert Tank Bracket into Slot, Rotate 90 Degrees.
Slide Down Over Tank Ring to Hold Tank in Place.
Inserte el soporte del tanque en ranura, rote 90 grados.
Resbale abajo sobre el anillo del tanque hacia el tanque del asimiento en lugar.
IMPORTANT: Ensure hose
assembly does not contact the casting,
or any other parts which will get hot.
IMPORTANTE: asegure el
ensamblaje de manguera no entra en
contacto con el bastidor, o ningunas
otras piezas que consigan calientes. Regulator Connection Facing Front.
Frente De los Revestimientos De la
Conexión Del Regulador
WARNING: Before proceeding with the following
steps, ensure you have read L.P. Gas Cylinder Hose
and Regulator sections of the USE AND CARE
MANUAL. The L.P. cylinder, if supplied with your
grill, has been shipped empty for safety reasons.
The cylinder must be purged of air and filled prior
to use. Follow all directions under L.P. Gas
Cylinder Filling section of the USE AND CARE
MANUAL.
