Fiesta ESD45055-BC305 Manuel utilisateur

ESD45055-BC305

Outdoor Gas Barbeque / Grill

MODEL/MODELO -

Assembly Manual

Manual De la Asamblea

Please follow these instructions carefully. Much of

the hardware required to assemble this grill is in

an individually sealed bag that is identified with

respect to its application. These sealed bags will

be referenced in the appropriate assembly step.

Siga por favor estas instrucciones

cuidadosamente. Mucho del hardware requerido

para montar esta parrilla estÆ en un bolso

individualmente sellado que se identifique con

respecto a su uso. Estos bolsos sellados serÆ n

referidos al paso apropiado de la asamblea.

WARNING ADVERTENCIA

Failure to follow all manufacturer’s instructions

could result in serious personal injury and/or

property damage.

La falta de seguir las instrucciones de todo el

fabricante pod a dar lugar a daæos corporales

y/o a daæos materiales serios

CAUTION /PRECAUCI”N

Some parts may contain sharp edges- especially as

noted in manual!wear protective gloves if necessary.

Algunas piezas pueden contener los bordes

agudos ¡- especialmente segœn lo observado

en manual! guantes protectores del desgaste en

caso de necesidad .

Fiesta Gas Grills LLC

One Fiesta Dr., Dickson TN, USA 37055

CUSTOMER SERVICE

TOLL FREE 1-800-396-3838

SERVICIO DE CLIENTE

PEAJE LIBREMENTE 1-800-396-3838

THIS GRILL IS FOR OUTDOOR USE

ONLY

Caution:

Read and follow all Saftey Statements, Assembly

Instructions, and Use and Care Manual Directions

before attempting to assemble and cook.

Installer / assembler:

Leave these instructions with consumer.

To Consumer:

Keep this manual for future reference.

ESTA PARRILLA EST¡ PARA EL USO

AL AIRE LIBRE SOLAMENTE

Precauci n: Lea y siga todas las declaraciones de

Saftey, instrucciones de montaje, y uso y cuide las

direcciones manuales antes de procurar montar y

cocinar.

Instalador/ensamblador: Deje estas instrucciones

con el consumidor.

Al Consumidor:

Guarde este manual para la referencia futura.

NO TOOLS REQUIRED!

NINGUNAS HERRAMIENTAS

REQUIRIERON

Install Wheels

Instalarálasruedas

Wheel

Rueda

Axle

árbol

Place Axle Through Wheel Center. Push Axle into Clip Until it Snaps in Place.

Acomodaelárbolatravésdecentrodelarueda.Empujeelárbolenelcliphastaqueseencajaapresiónenlugar.

Leg Extensions

Extensionesdelapierna

WHEELS AND LEG EXTENSIONS

RUEDASY EXTENSIONES DE LA PIERNA

Install Leg Extensions.

Position LEFT LEG ASSEMBLY as Shown and Insert Leg Extensions.

Turn Assembly Over and Tap Leg Extensions Against a Hard Surface (If Necessary)

Until Fully Seated.

Instalarlasextensionesdelapierna.Acomodaelensamblajeizquierdodelapiernasegúnlomostradoeinserte

lasextensionesdelapierna. Dévueltaalensamblajelasextensionesexcesivasydelaetiquetadelapierna

contraunasuperficiedura(encasodenecesidad)hastaqueestáasentadocompletamente.

Right Hand Leg Assembly

AsambleaDelaPiernaDe

laManoDeRigth Hubcap

Left Hand Leg Assembly

AsambleaDelaPiernaDe

laManoizquierda

START

COMIENZO

Cross Member

miembrocruzado Channel Clamp

abrazaderadelcanal

Carriage Bolt

ElCerrojodecoche

Cup Washer

arandeladelataza

Wing Nut

LaNuezdelala

Left End

Bottom Support

ayudadelfondo

delextremoizquierdo

1/4" - 20 X 2-1/2" Carriage Bolt

1/4”-20X 2-1/2” El Cerrojodelcoche

Cup Washer

arandeladelataza 1/4" Wing Nut

LaNuezdelala

Channel Clamp Installed

AbrazaderaDelCanalInstalada

Install Cross Member as Shown.

Instalaramiembrocruzado según lo mostrado.

Wing Nut

LaNuezdelala

Right End (Tank)

tanquedelextremo

(derecho)

CHASSIS ASSEMBLY

ASAMBLEADECHASIS

1/4-20 J BOLT

1/4PERNO DeJ

1/4-20 Wing Nut

1/4-20la muezdelala

Install Front Panel.

Instalarel PanelDelantero

Install Back Support

Instaledetrás laayuda

FRONT PANEL AND BACK SUPPORT

PANEL DELANTEROYAYUDATRASERA

Locate hardware in back

support bag pack.

Localiceel hardwareenpaquete

traserodel bolsodela ayuda.

CONSOLE AND BASE

BASEY CONSOLA

Install Base Casting and Grease Cup Clip

Instalarelbastidor bajo y engraseelclipde la taza

Soup Can not Supplied with Grill.

Lasopano puede provisto delaparrilla.

Attach Screw as Shown.

Tornillo según lo mostrado.

Install Console

as Shown.

Instalarconsola

segúnlomostrado.

Installation of Console to Leg Assembly.

Instalacióndela consola al ensamblajedelapierna.

BURNER AND IGNITER

HORNILLAY ENCENDEDOR

"H" Burner

HornillaDe"H"

Install H Burner as Shown.

InstalarhornilladelaHsegún

lomostrado.

Enlarged View of

Burner Installed.

Vistaagrandadade

lahornillainstalada.

Note: Be Sure Valves Fit into

Burner Tubes During Console

Installation.

Nota:Esteseguroquelasválvulas

encajebiendurantelainstalaciónde

laconsola.

Attach long (10")

Jumper Wire.

Una(10")elalambre

depuentelargo.

Note: Feed the two ignition wires

from the burner through the front

hole of the casting.

Nota:Alimentelosdosalambresde

laignicióndelahornillaatravésdel

agujerodelanterodelbastidor.

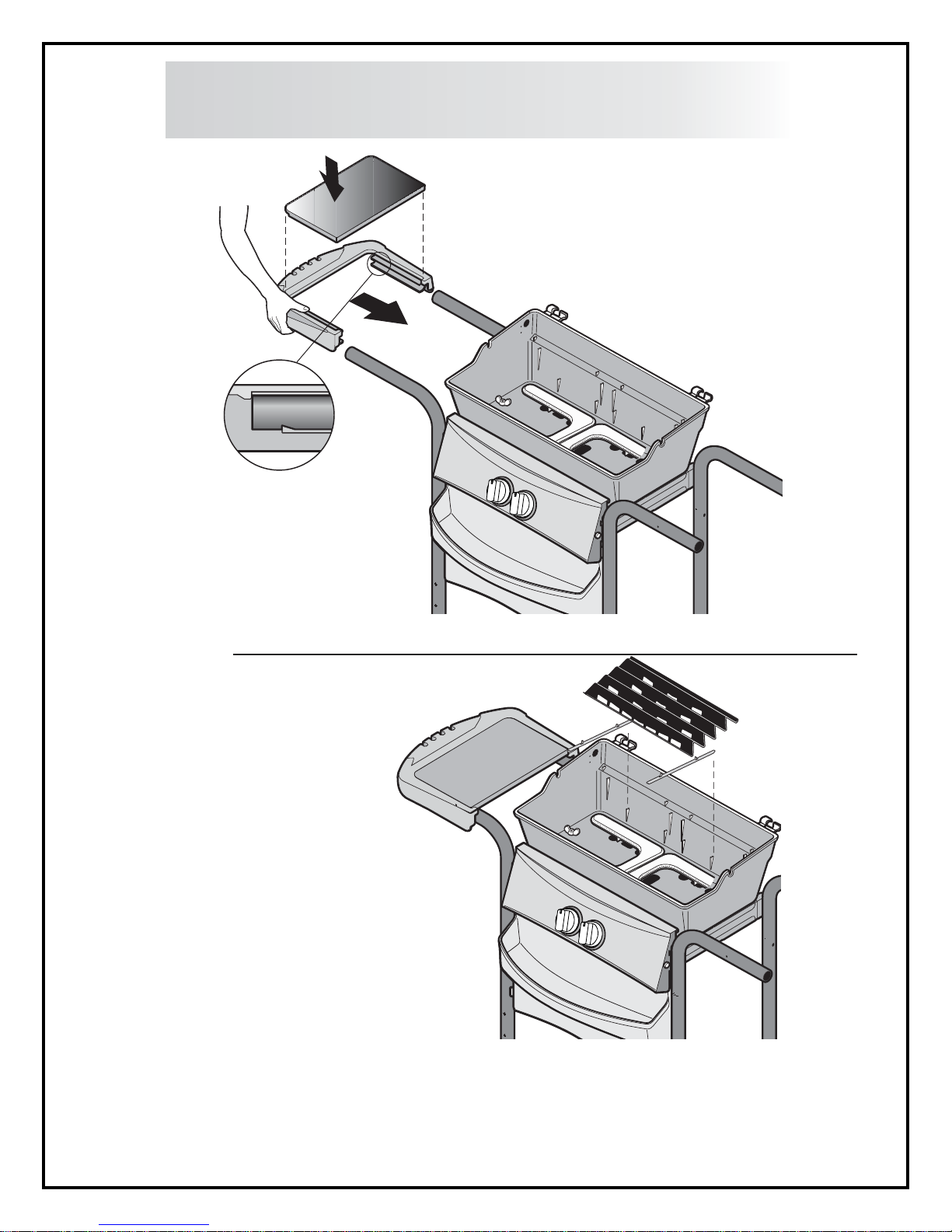

SHELF AND FLAME TRAP

TRAMPA DELESTANTEYDE LLAMA

Install Side Shelf.

Instalarel desvío

lateraldel estante.

Slide Shelf onto Legs.

Tabs on Underside of Shelf

will Snap into Notches as Shown.

Resbaleel estante sobrelas piernas.

Lastabulaciones en elsuperficie

inferiordel estante seencajarán a

presiónhacia muescas segúnlo

mostrado.

Install Two Support Rods and

Flame Trap as Shown.

Instalados varillas deayuda

ytrampa de fuegocomo

mostrador.

SIDE BURNER ASSEMBLY

ASAMBLEALATERALDELAHORNILLA

Install Push Pin Through

Rear Burner Base into

Leg as Shown (Side burner

bag pack).

Instalar el contacto del

empuje a través de base

posterior de la hornilla

en la pierna según lo

mostrado (paquete lateral

del bolso de la hornilla).

Slide Side Burner Base Assembly

Over Legs Until Front Trim Snaps

into Place. (Reference Side Shelf Installation.)

Las piernas excesivas de la hornilla de la diapositiva

del ensamblaje lateral de la base hasta ajuste delantero

se encajan a presión hacia lugar.

(Instalación lateral del estante de la

referencia.)

Note:

Remove regulator and side

burner valve from poly bag

(assembly is factory attached

to the rear of the console).

Nota:

Quite el regulador y la

válvula lateral de la hornilla

de bolso poly (el ensamblaje

es fábrica asociada en la parte

trasera de la consola).

Install Side Burner Valve Bracket in Opening and Rotate 90 Degrees

Counter-Clockwise to Snap into Place.

Instalar el corchete lateral de la válvula de la hornilla en la apertura y rote 90 grados contrario en

sentido de las agujas del reloj al broche de presión en lugar.

Install Side Burner Base Assembly and Valve Attachment.

Instale la conexión lateral del ensamblaje y de la válvula de la hornilla.

SIDE BURNER AND LID ASSEMBLY

ASAMBLEALATERAL DE LAHORNILLAYDELATAPA

Use handle, logo, and

swing rack bag packs.

El paquete del bolso de

la manija del uso y el bolso

de la insignia embalan.

Install Side Burner.

Instalarlaconexión lateral.

#10-24 Wing Nut

#10-24tuercade ala

Install Lid, Handle, Cooking Grid, Warming Rack, Hinge Clip, Logo and Swing Rack.

Instalelatapa, manija, cocinando rejilla, elestantequese calienta, el clip delabisagra,la

insigniayhaga pivotar el estante.

Tighten wing nuts securely.

Aprietelastuercas de ala con

seguridad.

Note: Notches in handle tube mate with tab inside handle cap.

Nota:Lasmuescas en tubo de lamanijaseacoplan

conrealzanel casquillo interior de lamanija. Note: Keep handle tube aligned

with end capsat all times.

Nota:Lamanija tubo de la subsistencia

alineóconlos casquillos de extremo siempre.

After wiring ignitor ensure that the burner knobs

are in the off position and then install the battery.

Despuésdequeateconalambreignitorasegúrese

dequelasperillasdelahornillaestánenla posición

dereposoydespuésinstalenlabatería.

IGNITOR INSTALLATION

INSTALACI”N DEIGNITOR

Attach two wires from console

assembly to two bigger terminals.

Unadosalambresdelmontaje

delaconsolaaquí.

Attach two wires from main burner

and two wires from side burner to

any of the four small terminals.

Unadosalambresdelahornilla

principalydosalambresdelahornilla

lateralaquí.

Snap ignitor module into

back support as shown.

Módulorápidodelignitor

enayudatraserasegún

lodemostrado.

NOTE: After wiring main burner

bundle wires together and wire tie

around them.

Despuésalambresprincipalesdelpaquete

delahornilladelcableadojuntoylazo

delalambrealrededordeellos.

NOTE: After wiring side burner, bundle wires together

and wire tie through a hole in casting support to ensure

the tank can be installed and removed freely.

NOTA: Después de hornilla de la cara tela, el paquete ata con

alambrejuntoyellazodelalambreatravésde un agujero

enlaayudadelbastidorparaasegurareltanquese puede instalar

yquitarlibremente.

Note to customer:

With respect to attaching wire ties. Please ensure that no uninsulated ignition wire connectors are

near a metal surface.

Notaalcliente:

Conrespectoaunirlazosdelalambre.Asegúreseporfavor de que no hay conectadores sin aislar del alambre

delaignicióncercadeunasuperficiedelmetal.
