Fiamma F45 Eagle Manuel d'utilisation et d'entretien

ﬁamma.com

Fiammastore

Markisen DE Montage und

Gebrauchsanleitung

Awnings EN Installation and

use instructions

Stores FR Instructions de montage et

mode d’emploi

Toldos ES Instrucciones de montaje y uso

Tendalini IT Istruzioni di montaggio e uso

POLAR WHITE

12Vdc

Fiammastore

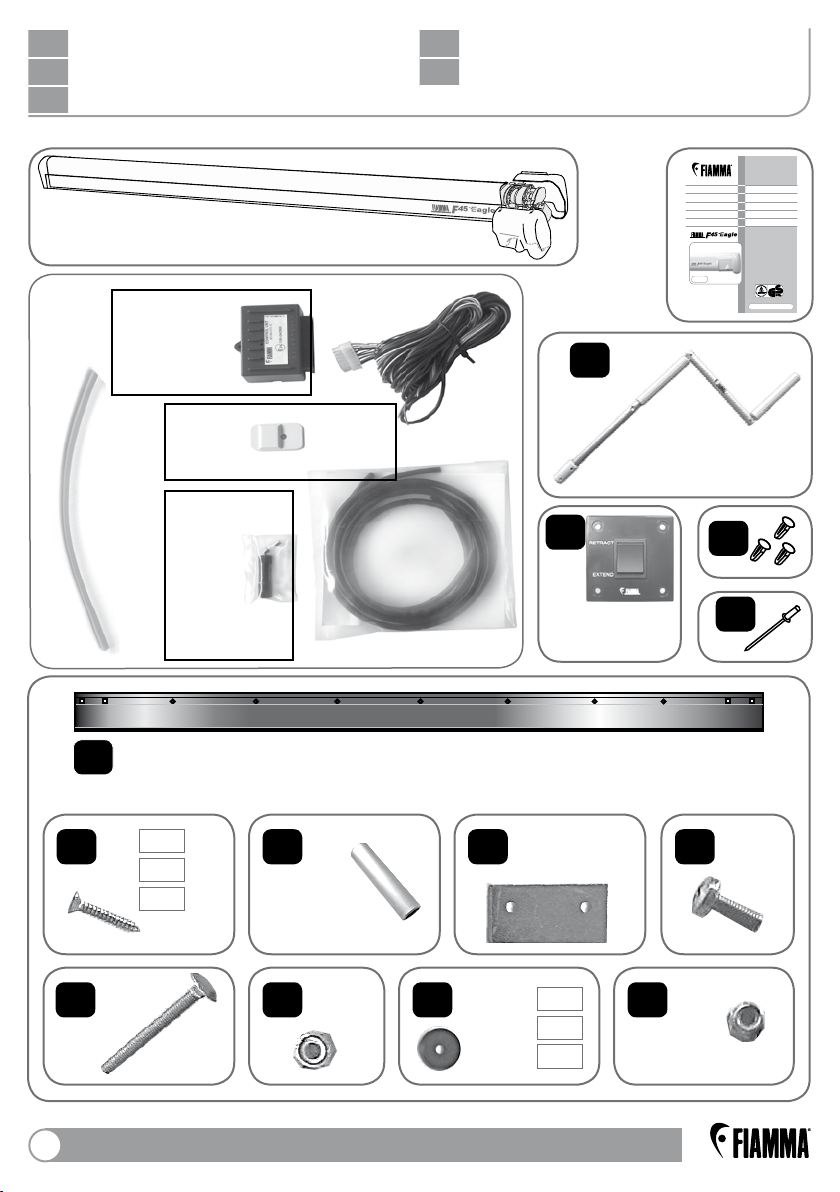

DE Verpackungsinhalt

FR Contenu de l’emballage

IT Contenuto dell’imballo

EN Package contents

ES Contenido del embalaje

ﬁamma.com

Fiammastore

Markisen

Montage und

Gebrauchsanleitung

Awnings

Installation and

use instructions

Stores

Instructions de montage et

mode d’emploi

Toldos

Instrucciones de montaje y uso

Tendalini

Istruzioni di montaggio e uso

POLAR WHITE

12Vdc

Control

System

ADAPTER AS 350 code 98655-504

ADAPTER AS 400 code 98655-505

ADAPTER AS 450 code 98655-928

NX1

B6x 350

7x 400

7x 450

CX4

GX4

DX2 MX3

LX3

FX4 H10x 350

11x 400

11x 450

AX1

Control

Unit

Sismic

Sensor

Kit Cables Guide

Fuse T15 L

250V

Fiammastore 3

DE Montageschema

FR Diagramme d’assemblage

IT Schema di montaggio

EN Assembly Diagram

ES Esquema de montaje

FHD

Fiammastore

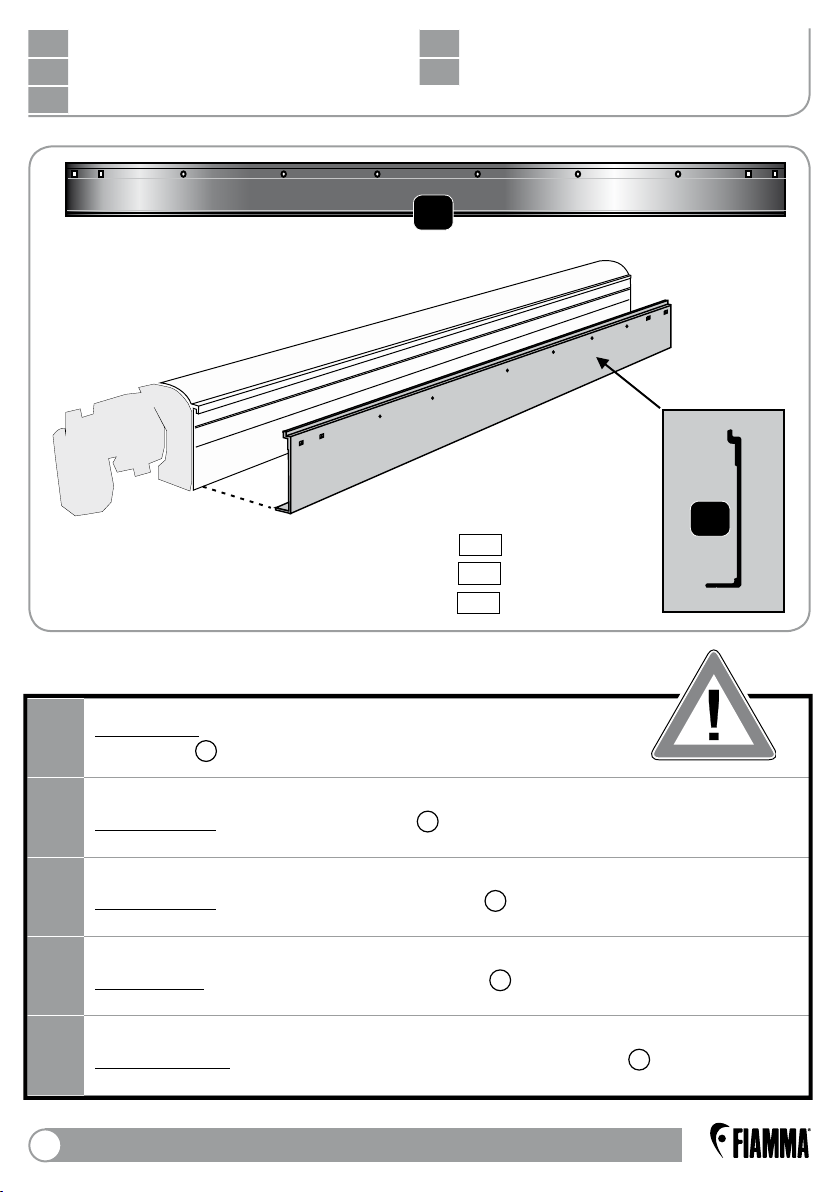

DE Montageanleitung

FR Instructions de montage

IT Istruzioni di montaggio

EN Installation instructions

ES Instrucciones de montaje

Bitte kontrollieren Sie, ob alle Einzelteile einwandfrei sind oder eventuell während dem

Transport beschädigt wurden. Wenden Sie sich in diesem Falle bitte an den Händler.

Check that nothing has been damaged or deformed during transport.

In case of damage, please contact the dealer.

Contrôler qu’aucune pièce ne soit cassée ou déformée suite au transport.

En cas contraire, contacter le revendeur.

Controlar que ningún detalle se haya roto o deformado durante el transporte.

En este caso contactar al revendedor.

Controllare che nessun particolare sia rotto o deformato a causa di errori di

trasporto. In questo caso contattare il rivenditore.

Um die Markise optimal nutzen zu können, lesen Sie bitte die Bedienungsanleitung

aufmerksam durch und bewahren Sie sie zur späteren Verwendung auf.

To use the awning in the best way, read the user instructions carefully and

keep them on hand for future reference.

Pour tirer le meilleur parti de votre store, nous vous invitons à lire attentivement

les notices d’emploi et à les conserver pour toute consultation ultérieure.

Para usar el toldo en lo mejor de los modos, os invitamos a leer atentamente

las instrucciones de uso, guardandolas en caso de necesidad.

Per utilizzare al meglio il tendalino, vi invitiamo a leggere attentamente le

istruzioni d’uso e a conservarle in caso di necessità.

DE Kontrolle bei der Übernahme

FR Contrôle à la réception

IT Controllo al ricevimento

EN Goods receipt inspection

ES Control al recibimiento

Fiammastore 5

DE 1. Die Montage soll von fachkundigem Personal durchgeführt werden.

2. Suchen Sie zur Anbringung der Markise die Stellen mit den

Wandverstärkungen aus.

3. Die Markisenkassette muss waagerecht montiert werden.

4. Vergewissern Sie sich vor dem Bohren der Montagelöcher, dass im Inneren

des Fahrzeugs an den vorgesehenen Stellen keine Hindernisse, insbesondere

Gas- oder Stromleitung, liegen.

5. Ziehen Sie die Blockierschrauben der Halterung nicht zu fest an.

6. Positionieren Sie die Blockierschraube auf die Halterung und befestigen Sie

diese.

EN 1. The installation must be carried out by qualiﬁed persons.

2. Check the wall of the vehicle and verify the position of the reinforced points or

request this information from the seller of your vehicle.

3. Make sure that the awning is installed horizontally.

4. Before drilling, make sure that there are no obstacles inside. (e.g. Electric

cables, gas pipes etc).

5. Fasten the bracket, but be careful not to overtighten the lock nuts.

6. Place the awning on the bracket and fasten it.

EN Installation instructions

ES Instrucciones de montaje

DE Montageanleitung

FR Instructions de montage

IT Istruzioni di montaggio

Die F45 EAGLE ist eine selbsttragende Markise, vergewissern Sie sich

daher bitte, dass die Fahrzeugwand stabil genug ist, um die Markise

und das dazugehörende Zubehör tragen zu können; bitte nur mit

den Halterungen im Lieferumfang anbringen.

The F45 EAGLE is a special awning with self supporting arms: make

sure that the wall of the vehicle is solid enough to support the awning

and its pressures; use only the standard delivered brackets.

Fiammastore

EN Installation instructions

ES Instrucciones de montaje

DE Montageanleitung

FR Instructions de montage

IT Istruzioni di montaggio

FR 1. Le montage doit être effectué par des techniciens compétents.

2. Testez la paroi du véhicule et vériﬁez la position des points d’ancrage ou

informez-vous auprès du revendeur de votre véhicule.

3. Montez le store en position horizontale.

4. Avant de percer, assurez-vous qu’il n’y ait pas d’obstacles à l’intérieur du

véhicule (par ex. câbles électriques, tubes de gaz, etc.)

5. Fixez en faisant attention à ne pas serrer excessivement les écrous de blocage.

6. Placez le store sur l’étrier et ﬁxez-le.

ES 1. El montaje tiene que ser efectuada por el personal competente.

2. Sondar la pared del vehículo y veriﬁcar los puntos reforzados o informarse

cerca del revendedor del propio vehículo.

3. Montar el toldo perfectamente horizontal.

4. Antes que taladrar, asegurarse que no haya obstaculos en el interior (cables

electricos, tubos..).

5. Fijar el estribo, poniendo atención en no estrechar excesivamente los dados

de blocaje.

6. Colocar el toldo sobre el estribo y ﬁjarlo.

F45 EAGLE est un store spécial avec bras autoportants: s’assurez que

la paroi du véhicule soit assez solide pour soutenir aussi bien le store

que ses sollicitations; utiliser uniquement les pattes en dotation.

F45 EAGLE es un toldo especial con brazos autoportantes: asegurarse

de que las paredes del vehículo sean bastante sólidas para sostener el

peso del toldo y sus solicitaciones; usar exclusivamente los estribos

suministrados de serie.

Fiammastore 7

EN Installation instructions

ES Instrucciones de montaje

DE Montageanleitung

FR Instructions de montage

IT Istruzioni di montaggio

ACHTUNG - Regelmäßig die Befestigung der Halterungen

kontrollieren. Achten Sie vor allem nach den ersten Kilometern

darauf, dass sich die Haltebügel nicht verschoben haben.

ATTENTION - Periodically check the brackets to make sure it is ﬁrmly attached

(especially after the ﬁrst miles) make sure the bolts are not loose and that the

holding brackets have not shifted.

ATTENTION - Contrôler périodiquement l’état de ﬁxation des pattes (surtout

après les premiers kilomètres) en s’assurant que les supports de ﬁxation n’aient

pas bougé.

ES CUIDADO - Controlar periodicamente el estado de ﬁjación de los estribos

(sobretodo después de los primeros Kms) asegurándose que no se desplacen.

ATTENZIONE - Controllare periodicamente lo stato di ﬁssaggio delle staffe

(soprattutto dopo i primi chilometri) assicurandosi che le stesse non si siano

mosse e che i serraggi siano corretti.

IT 1. Il montaggio deve essere eseguito da personale competente.

2. Prima di effettuare l’installazione, sondare la parete del mezzo veriﬁcandone i

punti rinforzati e informarsi presso il rivenditore del proprio mezzo.

3. Accertarsi che il tendalino venga sempre montato orizzontalmente.

4. Prima di forare, accertarsi che non vi siano ostacoli all’interno come cavi

elettrici, tubi passaggio gas, etc.

5. Fissare la staffa facendo attenzione di non stringere eccessivamente i dadi di

bloccaggio.

6. Solo dopo aver veriﬁcato i punti di cui sopra, posizionare il tendalino sulla staffa

e ﬁssarlo.

La F45 EAGLE è un tendalino speciale a braccia autoportantanti:

assicurarsi che le pareti del mezzo siano sufficientemente solide per

supportare sia il tendalino che le sue sollecitazioni; usare esclusivamente

la staffa in dotazione.

Fiammastore

EN Installation instructions

ES Instrucciones de montaje

DE Montageanleitung

FR Instructions de montage

IT Istruzioni di montaggio

DE ACHTUNG - Bitte nur die im Montagesatz hinzugefügten

Halterungn Abenützen.

EN ATTENTION - Use only the bracket Athat is delivered as standard.

FR ATTENTION - Utiliseze xclusivement l’étrier Alivré de série.

ES ATENCIÓN - Usar exclusivamente el estribo Asuministrado.

IT ATTENZIONE - Usare esclusivamente la staffa in dotazione A.

ADAPTER AS 350 code 98655-504

ADAPTER AS 400 code 98655-505

ADAPTER AS 450 code 98655-928

Fiammastore 9

EN Installation instructions

ES Instrucciones de montaje

DE Montageanleitung

FR Instructions de montage

IT Istruzioni di montaggio

ACHTUNG: ANBRINGUNG AUF LANGEN ADAPTER

Vergewissern Sie sich, dass der Adapter geradlinig montiert ist. Ebenso sollte

kontrolliert werden, ob Unebenheiten am Fahrzeug vorhanden sind; in diesem Falle

mit Distanzstücken ausgleichen, um so die gleiche Positionierung zu garantieren.

Die Anbringung der Markise kann nur durch geradlinig anliegenden Adapter an der

Fahrzeugwand erfolgen.

ATTENTION: INSTALLATION ON ADAPTER

Ensure that the adapter is mounted linearly and not present curves or deformation

due to the vehicle: in these cases, shim appropriately to ensure the linearity of the

bracket.

The installation of the awning can occur only when the adapter is perfectly aligned

to the wall of the vehicle.

ATTENTION: INSTALLATION SUR ADAPTATEUR

Vérifier que l’adaptateur soit monté de manière linéaire et ne présente pas de

courbure ou de déformations à cause du véhicule. Dans ces cas-là, donner

l’épaisseur nécessaire pour garantir le bon alignement de l’étrier.

L’installation du store pourra se faire seulement une fois que l’adaptateur sera

parfaitement aligné contre la paroi/au du véhicule.

IMPORTANTE: INSTALACIÓN EN ADAPTADOR

Asegurarse de que el adaptador está montado curvas linealmente y que no

están presentes curvas o deformaciones debidas al vehículo: en estos casos,

suplemantar apropiadamente para asegurar la linealidad del soporte.

La instalación del toldo sólo puede ocurrir con el adaptador perfectamente

alineado a la pared del vehículo.

IMPORTANTE: INSTALLAZIONE SU ADAPTER

Assicurarsi che l’adapter sia montato linearmente e non presenti curve o

deformazioni dovute al mezzo: in questi casi, spessorare opportunamente per

garantire la linearità della staffa.

L’installazione del tendalino può avvenire solo ad adapter perfettamente allineato

alla parete del veicolo.

Fiammastore

DE Montageanleitung

FR Instructions de montage

IT Istruzioni di montaggio

EN Installation instructions

ES Instrucciones de montaje

Um ein einwandfreies Schließen der Markise gewährleisten zu können, müssen

bei leicht gebogener Fahrzeugwand Distanzstücke zwischen den Halterungen

und der Fahrzeugwand eingesetzt werden, damit die Markise gerade montiert

werden kann (siehe unten).

EN In case the wall of the vehicle is not perfectly straight, please place some

spacers between the bracket and the wall of the vehicle (see here below).

Si la paroi du véhicule est légèrement bombée, et pour un montage corret il

sera nécessaire de placer des entretoises entre les supports et la paroi aﬁn

d’obtenir une ligne droite (voir ci-dessous).

ES En el caso de que la pared del vehículo no sea perfectamente lineal,

usar los distanciadores para obtener un montaje correcto (como en ﬁgura).

IT In caso la parete del mezzo non sia perfettamente lineare, utilizzare

dei distanziali per ottenere un montaggio corretto (come da ﬁgura).

Table des matières

Autres manuels Fiamma Accessoires

Fiamma

Fiamma SLIDE OUT Series Guide de configuration

Fiamma

Fiamma F45s Series Manuel d'utilisation et d'entretien

Fiamma

Fiamma F1 Guide de configuration

Fiamma

Fiamma F45L Guide de configuration

Fiamma

Fiamma F45s Series Manuel d'utilisation et d'entretien

Fiamma

Fiamma Caravanstore Manuel d'utilisation et d'entretien

Fiamma

Fiamma F45s Series Guide de configuration

Fiamma

Fiamma F1L Guide de configuration

Fiamma

Fiamma F65eagle Series Guide de configuration

Fiamma

Fiamma F65 Eagle Guide de configuration

Fiamma

Fiamma F35 Pro Series Guide de configuration

Fiamma

Fiamma CARAVANSTORE Series Guide de configuration

Fiamma

Fiamma F65eagle Series Guide de configuration

Fiamma

Fiamma F35 Pro Series Guide de configuration

Fiamma

Fiamma F45s Series Guide de configuration

Fiamma

Fiamma F45eagle 350 Guide de configuration

Fiamma

Fiamma CStore ZIP XL Guide de configuration

Fiamma

Fiamma F80L Guide de configuration

Fiamma

Fiamma F65s series Manuel d'utilisation et d'entretien

Fiamma

Fiamma F65s series Guide de configuration

Fiamma

Fiamma RAFTER PRO 98655A002 Guide de configuration

Fiamma

Fiamma F80s 290 Guide de configuration

Fiamma

Fiamma SlideOut Guide de configuration

Fiamma

Fiamma CARAVANSTORE Series Manuel du produit

Manuels Accessoires populaires d'autres marques

Hillco

Hillco 2810 Manuel utilisateur

Siemens

Siemens QSA2700D Manuel de l'opérateur

Contours

Contours ZY024 Manuel utilisateur

Saivod

Saivod VS621 Manuel utilisateur

Virtuox

Virtuox VirtuCLEAN 2.0 Manuel utilisateur

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Manuel utilisateur

Z-Wave

Z-Wave HSD-200Z Manuel utilisateur

turck

turck FMX-IM-2UPLI63FX Manuel utilisateur

Decagon Devices

Decagon Devices 10HS Manuel utilisateur

UPPAbaby

UPPAbaby Cup Holder Manuel utilisateur

Elko

Elko SmartSensor Leakage Wireless Manuel utilisateur

Grizzly

Grizzly H8371 Manuel utilisateur

Panasonic

Panasonic HG-T Series Manuel utilisateur

IFM Electronic

IFM Electronic Efector 250 Series Guide de référence

DigiDesign

DigiDesign 888/24 I/O Manuel utilisateur

PROZIS

PROZIS QUAY Manuel utilisateur

patagonia

patagonia PSI Vest Manuel utilisateur

SFC Energy

SFC Energy EFOY GO! Manuel utilisateur
