Festo DAPZ AR Series Manuel utilisateur

(de) Bedienungs−

anleitung

(en) Operating

instructions

(es) Instrucciones

de utilización

(fr) Notice

d’utilisation

(it) Istruzione

per l’uso

(sv) Bruksanvisning

Endtasteranbau

Limit switch attachment

DAPZ−...−AR

690 126

0512a

DAPZ−...−AR

Festo DAPZ−...−AR 0512a

Es bedeuten/Symbols/Símbolos/

Symboles/Simboli/Teckenförklaring:

Einbau und Inbetriebnahme nur von qualifi

ziertem Fachpersonal, gemäß Bedienungs

anleitung.

Warnung

Warning, Caution

Atención

Avertissement

Avvertenza

Varning

Hinweis

Please note

Por favor, observar

Note

Nota

Notera

Umwelt

Antipollution

Reciclaje

Recyclage

Riciclaggio

Återvinning

Zubehör

Accessories

Accesorios

Accessoires

Accessori

Tillbehör

Fitting and commissioning to be carried out

by qualified personnel only in accordance

with the operating instructions.

El montaje y la puesta en funcionamiento,

debe ser realizado exclusivamente por

personal cualificado y siguiendo las

instrucciones de utilización.

Montage et mise en service uniquement par

du personnel agréé, conformément aux

instructions d’utilisation.

Montaggio e messa in funzione devono

essere effettuati da personale specializzato

ed autorizzato in confomità alle istruzioni

per l’uso.

Montering och idrifttagning får endast

utföras av auktoriserad fackkunnig personal

i enlighet med denna bruksanvisning.

Deutsch 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

English 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Español 39. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Français 57. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Italiano 75. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Svenska 93. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DAPZ−...−AR

Festo DAPZ−...−AR 0512a Deutsch 3

Endtasteranbau Typ DAPZ−...−ARDeutsch

Inhaltsverzeichnis

1 Bedienteile und Anschlüsse 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Funktion 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 Anwendung 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 Produktübersicht und Komponenten 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 Transport und Lagerung 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 Voraussetzungen für den Produkteinsatz 6. . . . . . . . . . . . . . . . . . . . . . . . .

7 Einbau 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Einbau mechanisch 7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Einbau elektrisch 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Einbau schaltungstechnisch 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 Wartung und Pflege 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 Technische Daten 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DAPZ−...−AR

Festo DAPZ−...−AR 0512a Deutsch

1 Bedienteile und Anschlüsse

1Klarsichtdeckel mit

Bajonett−Verschluss

2Grüne Markierung

3Rotring

4Einstellwerkzeug

5Universal−Schaltnocken

6Grünring

7Nockenwelle

8Induktiv−Schalter

9Mikroschalter

aJ Montageplatte

aA Klemmleisten

aB Gehäuse

aC Clips

aD Füße

aAaJ

DAPZ−...−AR

Festo DAPZ−...−AR 0512a Deutsch 5

2 Funktion

Der Festo Endtasteranbau DAPZ−...−AR ist ein Gerät zur Darstellung und elektri

schen Übermittlung von Schaltzuständen. Er dient zur Signalisierung von

Schwenkantrieben, die Armaturen öffnen und schließen.

Die Schaltstellung des Schwenkantriebs wird über eine Nockenwelle auf den End

tasteranbau DAPZ−...−AR übertragen. Im DAPZ−...−AR wird durch Rotation der

Nockenwelle der Grünring über den Rotring geschoben und verursacht so einen

deutlich sichtbaren Wechsel der Signalfarbe. Die gleichzeitig veränderte Position

von zwei internen Schaltnocken ändert über zwei Schalter elektrische Signale zur

weiteren Verwendung in Steuerungsanlagen.

3 Anwendung

Bestimmungsgemäß dient der Endtasteranbau DAPZ−...−AR zur optischen Anzeige

und elektrischen Rückmeldung der Endlagenstellungen von Schwenkantrieben,

die Armaturen mit einem Schwenkwinkel von 90° bis 180° betätigen.

4 Produktübersicht und Komponenten

SÜberprüfen Sie den Verpackungs−

inhalt auf Vollständigkeit.

Ein kompletter DAPZ−...−AR mit

2Füßen und

3grünen Markierungen 3,

zur Darstellung des Druchflusses in

der Armatur (vormontiert auf dem

Rotring).

Eine Tüte mit:

12 Clips zur Arretierung der Füße,

24 Schrauben zur Befestigung der

Füße auf dem Schwenkantrieb.

132

Bild1

DAPZ−...−AR

Festo DAPZ−...−AR 0512a Deutsch

5 Transport und Lagerung

Sorgen Sie für Lagerbedingungen wie folgt: kurze Lagerzeiten und kühle, trockene,

schattige korrosionsgeschützte Lagerorte.

6 Voraussetzungen für den Produkteinsatz

Hinweis

Durch unsachgemäße Handhabung entstehen Fehlfunktionen.

SStellen Sie sicher, dass die Punkte dieses Kapitels stets eingehalten werden.

Dies macht das Produktverhalten ordnungsgemäß und sicher.

SVergleichen Sie die Grenzwerte in dieser Bedienungsanleitung mit Ihrem

aktuellen Einsatzfall (z.B. Temperaturen, elektrische Spannungen, etc.).

Nur die Einhaltung der Grenzwerte ermöglicht es, den Artikel gemäß den

einschlägigen Sicherheitsrichtlinien zu betreiben.

SBerücksichtigen Sie die Umgebungs

bedingungen am Einsatzort.

SEntfernen Sie die Verpackungen.

SSorgen Sie dafür, dass die Vorschriften für Ihren Einsatzort eingehalten werden

z.B. von Berufsgenossenschaft oder nationalen Institutionen.

SVerwenden Sie den Artikel im Originalzustand ohne jegliche eigenmächtige

Veränderung.

SStellen Sie sicher, dass Schutzmaßnahmen nicht umgangen werden können.

Hinweis

Beim Einsatz des Endtasteranbaus DAPZ−SB−I−25DC−EXDR−AR in explosions−

fähiger Atmosphäre:

SBeachten Sie die Angaben und Hinweise in der beiliegenden Kurz−Bedie

nungsanleitung des Geräts.

Bild2

[°C] [%]

DAPZ−...−AR

Festo DAPZ−...−AR 0512a Deutsch 7

7 Einbau

Hinweis

Diese Einbauanleitung setzt voraus, dass der Schwenkantrieb, an dem der

DAPZ−...−AR montiert wird, in Längsrichtung zur Rohrleitung eingebaut wurde.

Einbau mechanisch

Bevor Sie den Einbau durchführen:

1. Schließen Sie mit Hilfe des Schwenkantriebs die Armatur.

2. Schalten Sie alle Versorgungsleitungen ab.

3. Stellen Sie sicher, dass der Schwenkantrieb, an dem der DAPZ−...−AR montiert

wird, drucklos ist.

Montage der Füße

Hinweis

Der Endtasteranbau DAPZ−...−AR ist für die Montage zweier Gewindeabstände

(80 mm und 130 mm) geeignet.

SBeachten Sie vor der Montage die zwei möglichen Fußstellungen des

Endtasteranbaus auf dem Schwenkantrieb.

1. Ziehen Sie die Füße aus beiden Fuß

halterungen des Endtasteranbaus

heraus.

Bild3

DAPZ−...−AR

Festo DAPZ−...−AR 0512a Deutsch

2. Bestimmen Sie die Fußstellung zur passenden Montage des Endtasteranbaus

auf dem Schwenkantrieb.

Bild4 Bild5

80 mm 130 mm

3. Befestigen Sie beide Füße mit den

beiliegenden selbstsichernden

Schrauben.

Max. Anzugsdrehmoment: 5 Nm

Zur Montage des Endtasteranbaus DAPZ−...−AR

auf einem Schwenkantrieb mit Armatur

SDrehen Sie den Zweiflach der Nocken

welle des DAPZ−...−AR in die dargestellte

Position.

Bild6

Bild7

DAPZ−...−AR

Festo DAPZ−...−AR 0512a Deutsch 9

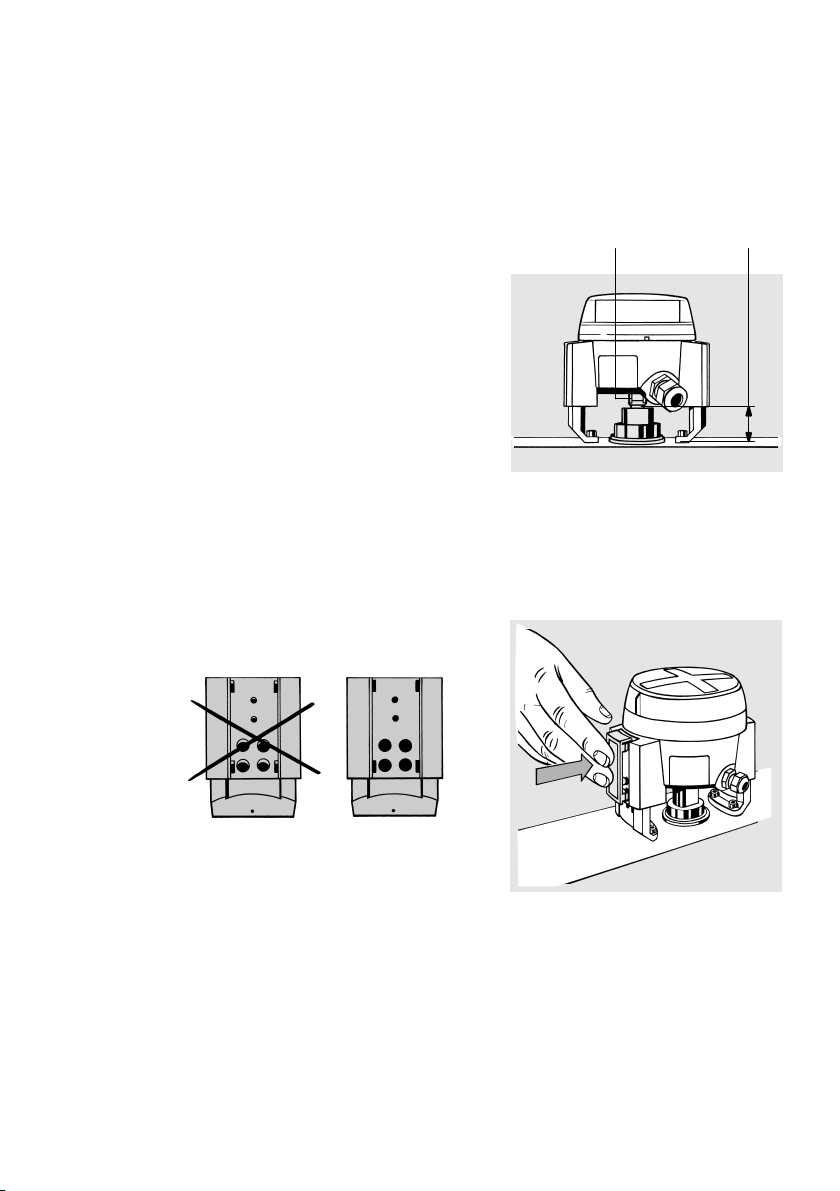

Zur Befestigung des DAPZ−...−AR auf dem Schwenkantrieb

1. Setzen Sie den DAPZ−...−AR mit den

Fußführungen auf die vormontierten

Füße.

Für verschiedene Schwenkantriebe

kann der Abstand 2zum Steg des

DAPZ−...−AR in Stufen 20, 30, 40 oder

50 mm betragen.

2. Schieben Sie den DAPZ−...−AR so weit

über beide Füße, bis der Steg 1der

Nockenwelle in den Einschnitt der

Schwenkachse eintaucht.

3. Stellen Sie sicher, dass die seitlichen Bohrungen von Fuß und Fußführung

genau übereinander stehen (siehe Bild9).

Nur wenn die Bohrungen genau übereinander liegen, kann die Lage des

DAPZ−...−AR über dem Schwenkantrieb festgesetzt werden.

Bild9 Bild10

4. Drücken Sie jeweils einen Clip in die Fußführungen des DAPZ−...−AR.

Die Clips müssen hörbar einrasten.

Bild8

1 2

DAPZ−...−AR

Festo DAPZ−...−AR 0512a Deutsch

Einbau elektrisch

Warnung

Gefährliche elektrische Spannung beim DAPZ−SB−M−250AC−DR−AR möglich.

Vor dem Einbau:

SSchalten Sie die Spannungsversorgung ab.

Zum Öffnen des Gehäuses

1. Drehen Sie den Klarsichtdeckel gegen den Uhrzeigersinn und nehmen Sie

ihnab.

Bild11 Bild12

2. Heben Sie den Rot− und Grünring aus

dem Gehäuse.

Die Ringe sind miteinander lose

verbunden.

Bild13
