Feig Electronic ID CPR50.10-E Manuel utilisateur

INSTALLATION

final - public (B)

2018-09-05 M90701-7de-ID-B.doc

ID CPR50.10-E

RFID Reader for ISO/IEC14443-A & -B, NFC and ISO/IEC15693

with Ethernet Interface

RFID Access Control Terminal with Ethernet Interface

(deutsch / english)

Identification

Montage

ID CPR50.10-E

FEIG ELECTRONIC GmbH

Seite 2 von 31

M90701-7de-ID-B.doc

D E U T S C H

deutsche Version ab Seite 3

english version from page 18

E N G L I S H

Identification

Montage

ID CPR50.10-E

FEIG ELECTRONIC GmbH

Seite 3 von 31

M90701-7de-ID-B.doc

D E U T S C H

Hinweis

FEIG ELECTRONIC GmbH

Lange Straße 4

D-35781 Weilburg

Tel.: +49 6471 3109-0

http://www.feig.de

Alle früheren Ausgaben verlieren mit dieser Ausgabe ihre Gültigkeit.

Die Angaben in diesem Dokument können ohne vorherige Ankündigung geändert werden.

Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung ihres Inhalts sind nicht

gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlung verpflichtet zu Schadenersatz. Alle

Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.

Die Zusammenstellung der Informationen in diesem Dokument erfolgt nach bestem Wissen und Gewissen.

FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung für die Richtigkeit und Vollständigkeit der An-

gaben in diesem Dokument. Insbesondere kann FEIG ELECTRONIC GmbH nicht für Folgeschäden auf

Grund fehlerhafter oder unvollständiger Angaben haftbar gemacht werden. Da sich Fehler, trotz aller Bemü-

hungen nie vollständig vermeiden lassen, sind wir für Hinweise jederzeit dankbar.

Die in diesem Dokument gemachten Installationsempfehlungen gehen von günstigsten Rahmenbedingun-

gen aus. FEIG ELECTRONIC GmbH übernimmt weder Gewähr für die einwandfreie Funktion in system-

fremden Umgebungen, noch für die Funktion eines Gesamtsystems, welches die in diesem Dokument be-

schriebenen Geräte enthält.

FEIG ELECTRONIC weist ausdrücklich darauf hin, dass die in diesem Dokument beschriebenen Geräte

nicht für den Einsatz mit oder in medizinischen Geräten oder für Geräte für lebenserhaltende Maßnahmen

konzipiert sind, bei denen ein Fehler eine Gefahr für menschliches Leben oder für die gesundheitliche Un-

versehrtheit zur Folge haben kann. Der Applikationsdesigner ist dafür verantwortlich geeignete Maßnahmen

zu ergreifen um Gefahren, Schäden oder Verletzungen zu vermeiden.

FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung dafür, dass die in diesem Dokument enthal-

tenden Informationen frei von fremden Schutzrechten sind. FEIG ELECTRONIC GmbH erteilt mit diesem

Dokument keine Lizenzen auf eigene oder fremde Patente oder andere Schutzrechte.

Alle Markennamen, Warenzeichen und Logos sind das Eigentum ihrer jeweiligen Inhaber.

Identification

Montage

ID CPR50.10-E

FEIG ELECTRONIC GmbH

Seite 4 von 31

M90701-7de-ID-B.doc

D E U T S C H

Inhalt

1. Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen 5

2. Beschreibung ID CPR50.10-E 6

2.1. Lieferumfang......................................................................................................................6

2.2. Optionales Zubehör...........................................................................................................6

3. Montage und Anschluss 7

3.1. Anschluss des Adapter Board..........................................................................................9

3.1.1. LSA Anschluss X2 für TCP/IP Verbindung...................................................................9

3.1.2. Anschluss über PoE Netzteil......................................................................................10

3.1.3. Anschluss einer externe Spannungsversorgung ........................................................11

3.1.4. Anschluss des I/O Extension Board ID CPR.I/O-B......................................................12

3.1.4.1. Technische Daten ID CPR.I/O-B ....................................................................12

4. Technisch Daten ID CPR50.10-E 13

4.1. Abmessungen..................................................................................................................14

5. Konformität 15

5.1. Europa (CE)...................................................................................................................... 15

6. Konfigurations-Reset (Werkseinstellung) 16

Identification

Montage

ID CPR50.10-E

FEIG ELECTRONIC GmbH

Seite 5 von 31

M90701-7de-ID-B.doc

D E U T S C H

Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen

Das Gerät darf nur für den vom Hersteller vorgesehenen Zweck verwendet werden.

Die Bedienungsanleitung ist zugriffsfähig aufzubewahren und jedem Benutzer auszu-

händigen.

Unzulässige Veränderungen und die Verwendung von Ersatzteilen und Zusatzeinrich-

tungen, die nicht vom Hersteller des Gerätes verkauft oder empfohlen werden, können

Brände, elektrische Schläge und Verletzungen verursachen. Solche Maßnahmen führen

daher zu einem Ausschluss der Haftung und der Hersteller übernimmt keine Gewähr-

leistung.

Für das Gerät gelten die Gewährleistungsbestimmungen des Herstellers in der zum

Zeitpunkt des Kaufs gültigen Fassung. Für eine ungeeignete, falsche manuelle oder au-

tomatische Einstellung von Parametern für ein Gerät bzw. ungeeignete Verwendung ei-

nes Gerätes wird keine Haftung übernommen.

Reparaturen dürfen nur vom Hersteller durchgeführt werden.

Anschluss-, Inbetriebnahme-, Wartungs-, und sonstige Arbeiten am Gerät dürfen nur

von Elektrofachkräften mit einschlägiger Ausbildung erfolgen.

Alle Arbeiten am Gerät und dessen Aufstellung müssen in Übereinstimmung mit den

nationalen Bestimmungen und den örtlichen Vorschriften durchgeführt werden.

Bei Arbeiten an dem Gerät müssen die jeweils gültigen Sicherheitsvorschriften beach-

tet werden.

Besonderer Hinweis für Träger von Herzschrittmachern:

Obwohl dieses Gerät die zulässigen Grenzwerte für elektromagnetische Felder nicht

überschreitet, sollten Sie einen Mindestabstand von 25 cm zwischen dem Gerät und Ih-

rem Herzschrittmacher einhalten und sich nicht für längere Zeit in unmittelbarer Nähe

des Geräts bzw. der Antenne aufhalten.

Identification

Montage

ID CPR50.10-E

FEIG ELECTRONIC GmbH

Seite 6 von 31

M90701-7de-ID-B.doc

D E U T S C H

Beschreibung ID CPR50.10-E

Der ID CPR50.10-E ist ein Mitglied der OBIDclassic-pro Reader Familie und unterstützt passive

Transponder gemäß ISO/IEC 14443 Typ A und Typ B, ISO/IEC15693 und kann mit NFC Geräten

(ISO/IEC18092) kommunizieren.

Auf Grund seiner Ethernet Schnittstelle (10BASE-T / 100BASE-TX) kann der Reader leicht in

Netzwerkumgebungen mit CAT-5 Kabeln integriert werden.

Die Spannungsversorgung kann entweder über Power over Ethernet (gem. IEEE802.3af) oder

über ein externes DC Netzteil erfolgen.

Der ID CPR50.10-E kann im ISO-Host Mode (Polling) oder Notification-Mode betrieben werden.

Der Notification-Mode reduziert den Datenverkehr auf der Ethernet Schnittstelle auf ein Minimum.

Im Notification-Mode sendet der Reader automatisch die gelesenen Transponderdaten an den

Host PC, dieser kann dann einen weiteren Datenaustausch initiieren, falls notwendig.

An den ID CPR50.10-E kann das externe I/O Extension Board (ID CPR.I/O-B) angeschlossen

werden, mit dem 2 digitale Eingänge und ein Relais zur Verfügung stehen.

2.1.

Lieferumfang

1 x Gehäuseunterteil (Unterputzgehäuse)

1 x Gehäuseoberteil mit Leserelektronik

1 x Aufputzadapter

1 x Anschlussplatine

1 x Linsenschraube Torx 3 x 8 mm, Torx T10 zum Verschließen des Gehäuses

2 x Schneidschraube, Senkkopf 3,2 x 15 mm zur Montage von Gehäuseunterteil

auf Aufputzadapter

2 x Schneidschraube, Senkkopf Schneidschrauben 3,2 x 25 mm zur Wandmontage

1 x Montageanleitung

2.2.

Optionales Zubehör

ID CPR.I/O-B (Bestell-Nr. 3420.001.00):

I/O Extension Board mit einem Relais und zwei digitalen Eingängen.

ID CPR.Ethernet Connect-RJ45: (3859.000.00)

Anschlussplatine mit RJ45 Buchse als Alternative zu der im Lieferumfang enthaltenen An-

schlussplatine mit LSA Klemmen.

Identification

Montage

ID CPR50.10-E

FEIG ELECTRONIC GmbH

Seite 7 von 31

M90701-7de-ID-B.doc

D E U T S C H

Montage und Anschluss

Der Reader ist für die Wandmontage auf 60 mm Unterputzdosen oder für Aufputzmontage vorge-

sehen.

HINWEISE:

Der Reader sollte nicht direkt auf leitende Materialien wie Metallflächen, Metallgitter

(Armierung) oder metallisierte Oberflächen montiert werden, da diese Flächen eine Re-

duzierung der Lesereichweite bewirken.

Bei der Montage auf Metalloberfläche sollte die Montage mit dem Aufputzadapter erfol-

gen, damit ein ausreichender Abstand zwischen Leser und Metalloberfläche hergestellt

ist.

Beim Einbau des Readers in einen Metallrahmen ist darauf zu achten, dass ein Mindest-

abstand vom ca. 25mm zum Reader eingehalten wird.

Geschlossene Metallrahmen müssen an einer Stelle unterbrochen werden.

Der räumliche Abstand zu benachbarten Readern gleicher Bauart sollte 30 cm nicht un-

terschreiten.

Vor der endgültigen Installation sollte der geplante Installationsort auf seine Tauglich-

keit geprüft werden.

EMV-Beeinflussung über Zuleitungen oder magnetische Felder können die Kommunika-

tion zwischen dem Gerät und Transpondern beeinflussen.

Abbildung 1: Aufputzadapter

Montageausrichtung,

(TOP) nach oben

Abbildung 2: Unterputzgehäuse

Montageausrichtung,

(TOP) nach oben

Identification

Montage

ID CPR50.10-E

FEIG ELECTRONIC GmbH

Seite 8 von 31

M90701-7de-ID-B.doc

D E U T S C H

1. Montageort auswählen:

Die Montage sollte auf einem möglichst ebenen Untergrund erfolgen.

2. Anschluss:

siehe Kapitel: 3.1. Anschluss des Adapter Board

3. Wandmontage:

Anschlussplatine von hinten in das Gehäuseunterteil einrasten (siehe: Abbildung 3).

Gehäuseunterteil auf der Wand verschrauben.

Montagerichtung TOP beachten, siehe Kapitel: 3. Montage

Gehäuseoberteil gerade auf das Gehäuseunterteil aufstecken und einrasten.

Stiftleiste X1 der Leserelektronik sauber in Buchsenleiste X1 der Anschlussplatine (1)

einführen! Siehe Abbildung 4: Gehäusedeckel stecken

Gehäuse von unten mit Schraube Torx 3x8 mm (Torx T10) verschließen.

Schutzfolie von Frontscheibe entfernen.

85 4 3 64 1 2

X2 (1)

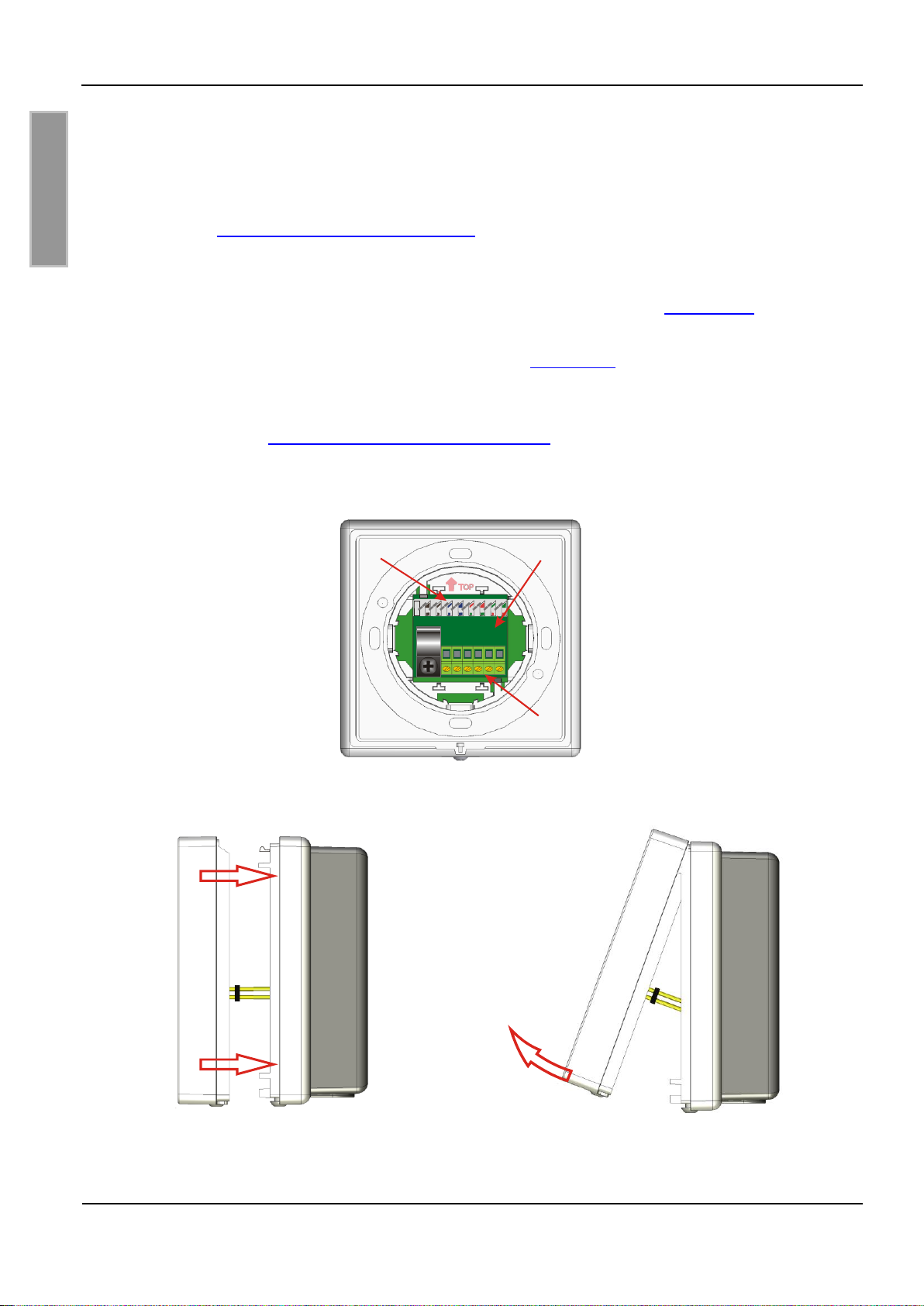

Abbildung 3: Rückansicht mit eingerasteter Anschlussplatine (1)

Abbildung 4: Gehäusedeckel stecken

Abbildung 5: Gehäusedeckel öffnen

Identification

Montage

ID CPR50.10-E

FEIG ELECTRONIC GmbH

Seite 9 von 31

M90701-7de-ID-B.doc

D E U T S C H

3.1.

Anschluss des Adapter Board

Der Anschluss des ID CPR50.10-E erfolgt über die Adapter Platine, die im Readergehäuse einge-

rastet wird.

Abbildung 6: ID CPR50.10-E Adapter Platine mit LSA Anschlussleiste X2

3.1.1.

LSA Anschluss X2 für TCP/IP Verbindung

Der Anschluss des ID CPR50.10-E an das Ethernet und das PoE Netzteil erfolgt über den LSA

Anschluss X2. Für das Auflegen der CAT-5 Kabel auf der LSA Anschlussleiste ist ein entspre-

chendes LSA-Auflegewerkzeug (punch down tool) zu verwenden.

Es gibt bei CAT-5 zwei Belegungen EIA/TIA T568A und EIA/TIA T568B. Die entsprechende Farb-

codierung ist in der folgenden Tabelle dargestellt.

Signal

EIA/TIA T568A

EIA/TIA T568B

Tx D1+

Weiß/Grün

Weiß/Orange

Tx D1-

Grün

Orange

Rx D2+

Weiß/Orange

Weiß/Grün

BI D3+

Blau

BI D3-

Weiß/Blau

Rx D2-

Orange

Grün

BI D4+

Weiß/Braun

BI D4-

Braun

Tabelle 1 Belegung des LSA Anschluss X2

Hinweis

Bei einer strukturierten Verkabelung muss mindestens ein Kabel der Kategorie STP

CAT5 verwendet werden. Dies garantiert einen problemlosen Betrieb bei 10 Mbps oder

100 Mbps.

Identification

Montage

ID CPR50.10-E

FEIG ELECTRONIC GmbH

Seite 10 von 31

M90701-7de-ID-B.doc

D E U T S C H

3.1.2.

Versorgung über ein PoE Netzteil

PoE Power Supply

(IEEE802.3af)

Ethernet

ID CPR.IO

ID CPR50.10-E

Door Contact UNITRONIC CY PiDY / LiYCY (TP)

2 x 2 x 0,25 mm

Wir empfehlen die Versorgung des

Türöffners über ein separates Kabel

zu führen!

Verdrillte Paare:

- GND / VCC

- RxD / TxD

Abbildung 7: ID CPR50.10-E mit ID CPR.I/O-B und PoE Versorgung

HINWEIS:

Das PoE-Netzteil oder der PoE-Switch müssen die IEEE802.3af erfüllen.

Versorgungsspannungen außerhalb der Spezifikation können zur Zerstörung des

Gerätes führen.

Table des matières

Langues :

Autres manuels Feig Electronic Système RFID

Feig Electronic

Feig Electronic ID ISC.MR102 Manuel utilisateur

Feig Electronic

Feig Electronic OBID i-scan ID ISC.ANT.UMUX Manuel d'utilisation et d'entretien

Feig Electronic

Feig Electronic OBID classic-pro ID CPR.04.P/AB-USB Manuel utilisateur

Feig Electronic

Feig Electronic ID ISC.ANT.U500/270 Manuel utilisateur

Feig Electronic

Feig Electronic ID ISC.ANT1710/690 Crystal Gate Excellence... Manuel utilisateur

Feig Electronic

Feig Electronic ID ISC.LRU3500 Manuel utilisateur

Feig Electronic

Feig Electronic ID RED.M50-E Manuel utilisateur

Feig Electronic

Feig Electronic OBID ID ISC.ANT40/30 Manuel utilisateur

Feig Electronic

Feig Electronic OBID i-scan HF ID ISC.ANT1300/680-GPC Manuel utilisateur

Feig Electronic

Feig Electronic OBID i-scan ID ISC.MR101-USB Manuel utilisateur

Feig Electronic

Feig Electronic ID CPR40.30-U Manuel utilisateur

Feig Electronic

Feig Electronic OBID i-scan RFID-Tunnel Instructions d'installation et d'utilisation

Feig Electronic

Feig Electronic ID LR5400 Manuel utilisateur

Feig Electronic

Feig Electronic OBID classic-pro ID CPR.03.20-CD Manuel utilisateur

Feig Electronic

Feig Electronic OBID i-scan UHF ID ISC.MRU102-PoE-LED Manuel utilisateur

Feig Electronic

Feig Electronic OBID classic-pro ID CPR.02.10-AD Manuel utilisateur

Feig Electronic

Feig Electronic OBID ID RW40.30-USB Manuel utilisateur

Feig Electronic

Feig Electronic ID ISC.MRMU102-A Manuel utilisateur

Feig Electronic

Feig Electronic OBID i-scan ID ISC.LRM2500-A Manuel utilisateur

Feig Electronic

Feig Electronic ID HyWEAR compact Manuel utilisateur

Feig Electronic

Feig Electronic ID LRU500i-BD Series Manuel utilisateur

Feig Electronic

Feig Electronic OBID i-scan ID ISC.MRU200i Manuel utilisateur

Feig Electronic

Feig Electronic ID ISC.LRMU2000 Manuel utilisateur

Feig Electronic

Feig Electronic ID ISC.LRU3500 Manuel utilisateur

Manuels Système RFID populaires d'autres marques

Chainway

Chainway R1 Manuel utilisateur

IFM

IFM DTC600 Manuel utilisateur

Elatec

Elatec TWN4 MULTITECH NANO LEGIC 63 M Manuel utilisateur

RHOMBUS

RHOMBUS DR20 Manuel utilisateur

Sirit

Sirit IDentity 6204 Manuel utilisateur

SOREX

SOREX FLEX Manuel utilisateur

Omron

Omron V780-HMD68-EIP-KR Manuel utilisateur

IDENTEC SOLUTIONS

IDENTEC SOLUTIONS iPOINT Si Instructions d'utilisation

Shuttle

Shuttle BR06 Instructions d'utilisation

Digilock

Digilock Curve Keypad Basic Manuel utilisateur

Atid

Atid AT870 Manuel utilisateur

Chacon

Chacon 34958 Manuel utilisateur

Paxton

Paxton PROXIMITY architectural reader Manuel utilisateur

CipherLab

CipherLab 1800 series Manuel utilisateur

Brady

Brady FR22 Manuel utilisateur

Kronotech

Kronotech BLUEBOX GEN2 M30 UHF Manuel utilisateur

Unitech

Unitech RH767 Manuel utilisateur

Honeywell

Honeywell 026366.00 Manuel utilisateur
