Mi 2260
- 5 -
Leclavierpermetd’activer2 relais encompo-
sant lesrelatifscodes programmés.
Données techniques
Alimentation 12Vca/cc ± 10%
Consommation au repos 20mA
Consommation maxi 0,1A
Tension des relais 12Vca - 2A
Numéro de codes relais 1 12 (+ activation
direct)
Numéro de codes relais 2 12 (+ activation
direct)
Temps de fermeture du relais da 1 a 99 sec.
(ou bistable)
Température de fonctionnement 0° ÷ +40°C
Humidité maximale consentie 85% HR
Degrés de protection IP45
Bornier de raccordement
entrée repos du relais 2
2entrée travail du relais 2
commun du relais 2
entrée repos du relais 1
1entrée travail du relais 1
commun du relais 1
masse d'alimentation
entrée positive d'alimentation
P2 activation du relais 2; si uni momentané-
ment à la masse il permet l'activation
pour le temps programmé
P1 activation du relais 1; si uni momentané-
ment à la masse il permet l'activation
pour le temps programmé

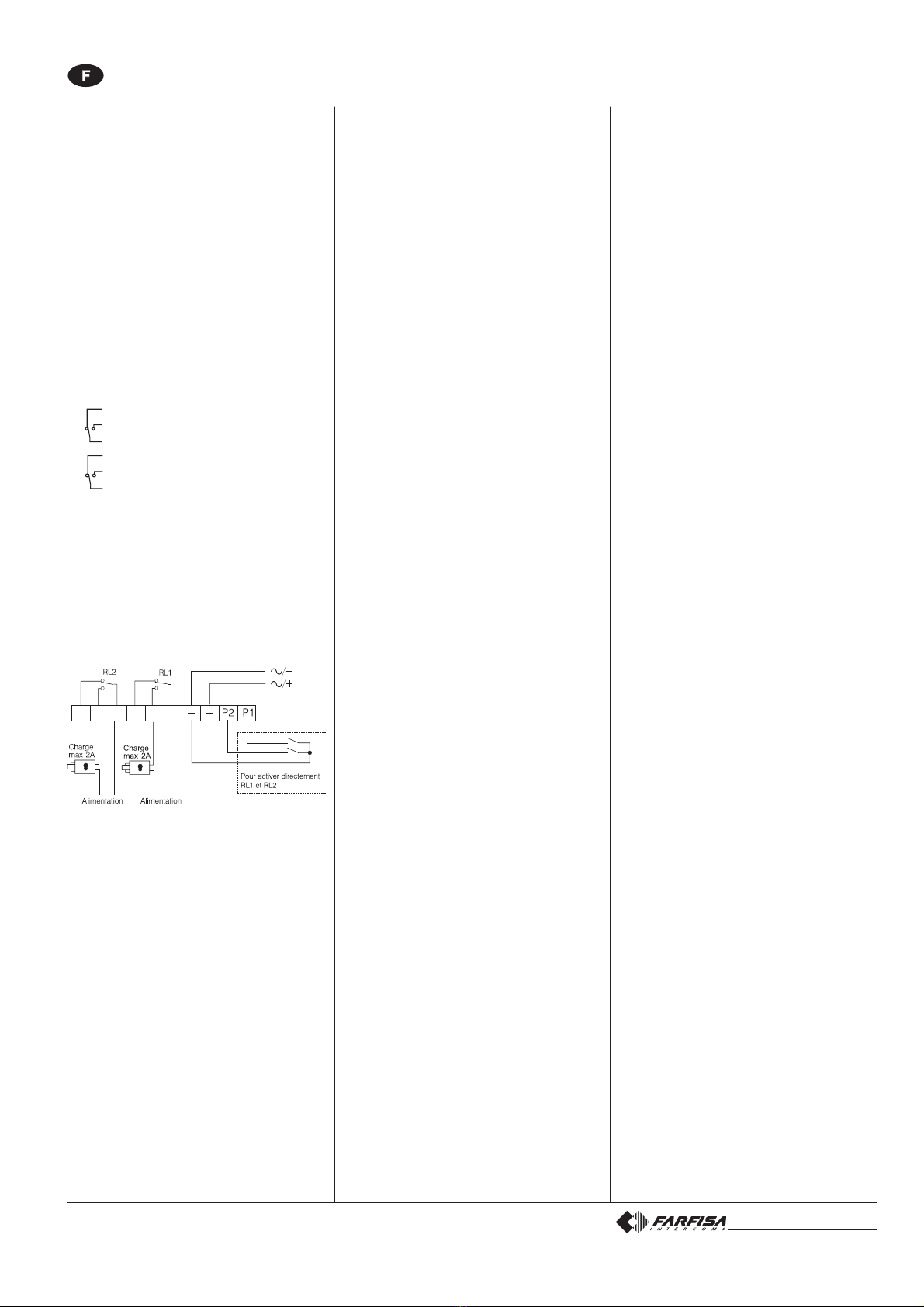

SCHEMAD’INSTALLATION
PROGRAMMATION
Programmationdebase
D’usine,l’articleestfournietprogramméavec
les codessuivants:
Coded’accèsàlaprogrammation: 11
1er code activation relais 1: 12345678
Du 2ème au 12ème code relais 1: aucun
Codedélaid’activation relais 1: 01 (1 sec.)
Modede fonctionnementdurelais 1: 00
(mono-stable)
1er code activation relais 2: 90
Du 2ème au 12ème code relais 1: aucun
Codedélaid’activation relais 2: 01 (1 sec.)
Modede fonctionnementdurelais 2: 00
(mono-stable)
L’utilisateurpeutmodifiertouslescodesàson
gré.
CLAVIER À CODES DE CONTRÔLE D'ACCÈS
Modesdefonctionnementetcodesàinsé-
rerdanslaprogrammation
Mono-stable 00
Bi-stable 01
Mono-stableetactivationdirectebout.A 02
Bi-stableetactivationdirecteboutonA 03
Modifier les codes de programmation
Pour modifier les codes de programmation, pro-
céder comme suit:
-composer le code de programmation actuel
- appuyer sur le bouton A. Le Led rouge clignote
-composer le numéro 00
- appuyer surle bouton A.LeLed rouges’allume
de manière continue
-composer le nouveau code de programmation
composé par1aux 8chiffres (de0 à99999999)
- appuyer sur le bouton A. Le Led rouge clignote
-composer le numéro 55
- appuyer sur le bouton A. Le Led rouge s’éteint.
Modifier les codes d’activation du relais 1
Pour modifier les codes d’activation du relais n°
1, procéder comme suit:
-composer le code de programmation
- appuyer sur le bouton A. Le Led rouge clignote
- composer le numéro 01 (code identificateur du
relais 1)
- appuyer surle bouton A.LeLed rouges’allume
de manière continue
-composer un numéro de 1 à 8 chiffres pour
programmer le 1er code (de 0 à 99999999)
-appuyer sur le bouton A
-composer un numéro de 1 à 8 chiffres pour
programmer le 2ème code (de 0 à 99999999)
-appuyer sur le bouton A
-composer un numéro de 1 à 8 chiffres pour
programmer le 3ème code (de 0 à 99999999)
-appuyer sur le bouton A
-répéter les opérations pour autant de codes
insérés (max. 12) ou, s’il ne faut pas insérer
d’autres codes, appuyer plusieurs fois sur le
bouton Ajusqu’à ce que le Led rouge com-
mence à clignoter
-composer le numéro 55
- appuyer sur le bouton A. Le Led rouge s’éteint.
Modifier les codes d’activation du relais 2
Pour modifier les codes d’activation du relais n°
2, procéder comme pour le relais n° 1, mais en
variant le code d’identification du relais (au lieu
du numéro 01, utiliser le numéro 02).
Modifier un seul code d’activation du relais
Pourmodifier unseulcoded’activation durelais,
sans modifier les autres, procéder comme suit:
-composer le code de programmation
- appuyer sur le bouton A. Le Led rouge clignote
- composer le numéro 01 ou 02(respectivement
pour le relais 1 ou 2)
- appuyer surle bouton A.LeLed rouges’allume
de manière continue
-appuyer plusieurs fois sur le bouton Ajusqu’à
afficher le numéro à modifier
-composer un numéro de 1 à 8 chiffres (de 0 à
99999999)
-appuyerplusieursfoissurlebouton Ajusqu’àce
que le Led rouge commence à clignoter
-composer le numéro 55
- appuyer sur le bouton A. Le Led rouge s’éteint.
Exemple
Pour modifier le septième code du relais 2, il
faut:
-composer le code de programmation
- appuyer sur le bouton A. Le Led rouge clignote
-composer le numéro 02
- appuyer surle bouton A.LeLed rouges’allume
de manière continue
-appuyer 6 fois sur le bouton A
-composer un numéro de 1 à 8 chiffres
-appuyer 6 fois sur le bouton A. Le Led rouge
clignote
-composer le numéro 55
- appuyer sur le bouton A. Le Led rouge s’éteint.
Supprimer un code d’activation du relais
Pour supprimer un seul code d’activation du
relais, sans modifier les autres,procédercomme
suit:
-composer le code de programmation
- appuyer sur le bouton A. Le Led rouge clignote
-composer le numéro 90
-appuyer plusieurs fois sur le bouton Ajusqu’à
afficher le numéro à modifier
-composer un numéro de 3 chiffres “nxx”; n
indique à quel relais est associé le code que
l’on veut supprimer (1 ou 2); xxindique quelest
le code que l’on veut supprimer (de 01 à 12)
- appuyer sur le bouton A. Le Led rouge clignote
-composer le numéro 55
- appuyer sur le bouton A. Le Led rouge s’éteint.
Modifier les délais et les modes d’activation
des relais
Pour modifier les délais et les modes d’activa-
tion du relais, procéder comme suit:
-composer le code de programmation
- appuyer sur le bouton A. Le Led rouge clignote
-composer le numéro 03
- appuyer surlebouton A.Le Ledrouges’allume
de manière continue
-composer un numéro dans la plage 00 ÷ 99
pour programmer le délai d’activation du 1er
relais(encomposantle00, lerelaisne peut pas
être activé)
-appuyer sur le bouton A
- composer unnumérodanslaplage 00÷ 99 pour
programmer le délai d’activation du 2ème relais
(en composant le 00, le relais ne peut pas être
activé)
-appuyer sur le bouton A
-composer un numéro dans la plage 00 ÷ 03
pour programmer le mode d’activation du 1er
relais (pour le choix des codes, voir le chapitre
“
modes de fonctionnement et codes à insérer
dans la programmation
”)
-appuyer sur le bouton A
-composer un numéro dans la plage 00 ÷ 03
pour programmer le mode d’activation du 2ème
relais (pour le choix des codes, voir le chapitre
“
modes de fonctionnement et codes à insérer
dans la programmation
”)
- appuyer sur le bouton A. Le Led rouge clignote
-composer le numéro 55
- appuyer sur le bouton A. Le Led rouge s’éteint.
Français
