FALMEC MOVE90W Manuel utilisateur

LIBRETTO ISTRUZIONI IT

INSTRUCTIONS BOOKLET EN

GEBRAUCHSANWEISUNG DE

MODE D'EMPLOI FR

MANUAL DE INSTRUCCIONES ES

ИНСТРУКЦИИ RU

INSTRUKCJA OBSŁUGI PL

HANDLEIDING NL

MANUAL DE INSTRUÇÕES PT

BRUGSANIVSNINGER DK

INSTRUKTIONSBOK SE

OHJEKIRJA FI

BRUKSANVISNING NO

INSTRUCTIONS BOOKLET

Move

Design

17 270

300 Q.Min.

340 Q.Max.

Q.Min.442 / Q.Max. 482

60180

Q.Min. 195

Q.Max. 235

561 / 761 / 861 / 1161

105

303

73 264 56

150

Q.Min.13

Q.Max.53

ø8 mm

ø6 mm

ONOFF

MOVE 60: 14 kg

MOVE 80: 16 kg

MOVE 90: 17 kg

MOVE 120: 20 kg

IT - ATTENZIONE!

Rimuovere la pellicola protettiva dal pannello

scorrevole, solo a montaggio completamente

eettuato.

EN - WARNING!

Only peel o the protective lm from the slid-

ing panel after completing assembly.

DE - ACHTUNG!

Die schutzfolie von der schiebeplatte erst

nach vollständig erfolgter montage abziehen.

FR - ATTENTION!

Enlever le lm protecteur du panneau coulis-

sant seulement lorsque le montage est ter-

miné.

ES - ATENCIÓN!

Quite la película de protección del panel

corredizo solamente cuando el montaje esté

completamente nalizado.

ATTENTION

RU - !

    

    

.

PL - UWAGA!

Zdjąć folię ochronną z panelu przesuwnego

dopiero po zakończeniu montażu urządzenia.

NL - LET OP!

Verwijder de beschermfolie uitsluitend aan

het einde van de montage van het schuifpa-

neel.

PT - ATENÇÃO!

Remover a película protetora do painel desliz-

ante, apenas com a montagem completa-

mente efetuada.

DK - PAS PÅ!

Fjern først den beskyttende lm fra skydepa-

nelet, når monteringen er afsluttet.

SE - VARNING!

Avlägsna skyddslmen från den skjutbara pa-

nelen först efter fullbordat montage.

FI - VAROITUS!

Irrota liukupaneelia suojaava kalvo vasta sit-

ten kun asennus on suoritettu loppuun.

NO - VÆR OPPMERKSOM!

Fjern den beskyttende lmen fra det glidende

panelet først etter at monteringen er helt full-

ført.

CABINET HEIGHT 360 mm

303

360

CABINET HEIGHT 480 mm

GLASS

OPTIONAL

KCVJN.01

305

480

CABINET HEIGHT 600 mm

GLASS

OPTIONAL

KCVJN.00

305

600

CABINET HEIGHT 720 mm

GLASS

OPTIONAL

KCVJN.00

720

OPTIONAL

IT - Misura per il taglio della schiena del pensile.

EN - Cutting measurement to cut the suspended unit back.

DE - Maße zum Zuschneiden der Hängeschrankrückwand.

FR - Dimensions pour le découpage du panneau arrière du

meuble.

ES - Medida para el corte del trasero del colgante.

RU -       .

PL -

Rozmiar wycięcia wykonywanego na tylnej płaszczyźnie szafki.

NL -

Afmeting voor de snede in de achterkant van het hangkastje.

PT - Medida para o corte do encosto do teto.

DK - Mål til formen på bagerste del af hylden.

SE - Mått för tillskärning av köksskåpets baksida.

FI - Keittiökaapin takaosan leikkuumitta.

NO - Mål for kutting av hyllens bakvegg.

246

173

280 / 380 / 430 / 580

560 / 760 / 860 / 1160

520 mm

180 mm

165 mm

195 min

245 max

IT - Misure per l’installazione.

EN - Measurements for installation.

DE - Maßangaben für die Installation.

FR - Mesures pour l'installation.

ES - Medidas para la instalación.

RU -   .

PL - Środki montażowe.

NL - Maten voor de installatie.

PT - Medidas para a instalação.

DK - Mål for installation.

SE - Installationsåtgärder.

FI - Mitat asennusta varten.

NO - Installasjonsmål.

IT - Uscita alternativa posteriore

EN - Alternative rear outlet

DE - Alternativer Abzug auf der Ruckseite

FR - Sortie alternative arriere

ES - Salida alternativa posterior

RU -   

PL - Alternatywny tylny wylot

NL - Alternatieve uitgang op de achterkant

PT - Saida alternativa traseira

DK - Mulighed for bagudvendt aftrak

SE - Alternativt bakre uttag

FI - Vaihtoehtoinen takapoistumistie

NO - Alternativ bakre utgang

Ø2 mm

IT - Foratura pensile con le dime in dotazione(1),

Fissaggio stae (2) e inserimento cappa nel pensile (3).

EN - Suspended unit drilling with supplied template (1),

Bracket fastening (2) and hood insertion in the suspended unit (3).

DE -

Anbringen der Bohrungen mit den enthaltenen Schablonen (1),

Befestigen der Halterungen (2) und Einsetzen der Abzugshaube

in den Hängeschrank (3).

FR - Perçage du meuble selon les gabarits fournis (1), Système de

xation (2) et pose de la hotte à l’intérieur du meuble (3).

ES -

Perforación del colgante con los patrones suministrados (1), Fija-

ción de los soportes (2) e inserción de la campana en el colgante (3).

RU -

        (1),

  (2)       (3).

PL -

Wykonanie otworów w szafce za pomocą załączonych szablonów

(1), Mocowanie wsporników (2) i wsuwanie okapu w szafkę (3).

NL - Doorboring hangkastje met geleverde boormal (1), Bevesti-

ging beugels (2) en montage afzuigkap in het hangkastje.

PT - Perfuração teto com os moldes em dotação (1),

Fixação dos suportes (2) e inserção coifa no teto (3).

DK - Hyldens huller med medfølgende skabeloner (1), Fastgørelses-

beslag (2) og hættens indsætning i hylden (3).

SE - Borra hål i köksskåpet med de medföljande schablonerna (1)

Fäst byglarna (2) och för in spiskåpan i köksskåpet (3).

FI -

Keittiökaapin poraaminen varustuksiin kuuluvilla mallineilla (1).

Kannattimien (2) kiinnitys ja liesituulettimen asettaminen keittiökaappiin (3).

NO - Hulling av hyllen ved hjelp av medfølgende maler (1),

Festing av fester (2) og plassering av hetten i hyllen (3).

V2 (M4x20)

360 mm

IT - Fissaggio cappa al pensile (4) centraggio camera motore e

inserimento stae posteriori (5).

EN - Hood fastening to suspended unit (4) motor chamber cen-

tring and rear bracket insertion (5).

DE - Befestigen der Abzugshaube am Hängeschrank (4), Zentrie-

ren der Motorkammer und Einsetzen der rückseitigen Halte-

rungen (5).

FR - Fixation de la hotte au meuble (4) centrage chambre moteur

et xation aux ancrages postérieurs (5).

ES - Fijación de la campana al colgante (4), centrado de la cámara

del motor e inserción de los soportes posteriores (5).

RU -      (4), 

      (5).

PL - Mocowanie okapu do szafki (4), wyśrodkowanie komory na

silnik i wsunięcie wsporników tylnych (5).

NL - Bevestiging afzuigkap aan hangkastje(4) centrering motor-

ruimte en montage beugels achter (5).

PT - Fixação coifa ao teto (4) centragem câmara motor e inserção

suportes posteriores (5).

DK - Hættens fastgørelse til hylden (4) centrering af motorrum-

met og indsætning af bagerste beslag (5).

SE - Fäst spiskåpan i köksskåpet (4), centrera motorrummet och

för in de bakre byglarna (5).

FI -

Liesituulettimen kiinnittäminen keittiökaappiin (4),

moottorikotelon keskitys ja takakannattimien asettaminen (5).

NO - Feste av hetten til hyllen (4) sentrering av motorkammeret

og plassering av bakre fester (5).

IT - Installazione con uscita verticale: Installazione valvola di non

ritorno (6), tubo di aspirazione e collegamento elettrico (7)

EN - Installation with vertical outlet: Installation of check valve

(6), suction pipe and electrical connection (7)

DE - Installation mit vertikalem Abzug: Installation des Rucksch-

lagventils (6), des Absaugrohrs und der elektrischen Verbin-

dung (7)

FR - Installation avec sortie verticale:Installation clapet de non

retour (6), tuyau d'aspiration et branchement electrique (7)

ES - Instalacion con salida vertical: Instalacion de la valvula de

no-retorno (6) tubo de aspiracion y conexion electrica (7)

RU -    : 

  (6),    

  (7)

PL - Montaż z wylotem pionowym: Instalacja zaworu zwrotnego

(6), przewodu zasysającego i podłączenia elektrycznego (7)

NL - Installatie met verticale uitgang: Installatie keerklep (6),

afzuigbuis en elektrische aansluiting (7)

PT - Instalacao com saida vertical: Instalacao da valvula de nao

retorno (6), tubo de aspiracao e ligacao eletrica (7)

DK - Installation med lodret aftrak: Installation af kontraventil (6),

ror til udsug og elektrisk tilslutning (7)

SE - Installation med vertikalt uttag: Installation av backventil

(6), utsugningsror samt elektrisk anslutning (7)

FI - Asennus pystysuuntaisella poistumistiella:Vastaventtiilin (6)

asennus, imuputki sahkoliitanta (7)

NO - Installasjon med vertikal utgang: Installasjon av tilbakeslag-

sventil (6), innsugingsror og elektrisk tilkobling (7)

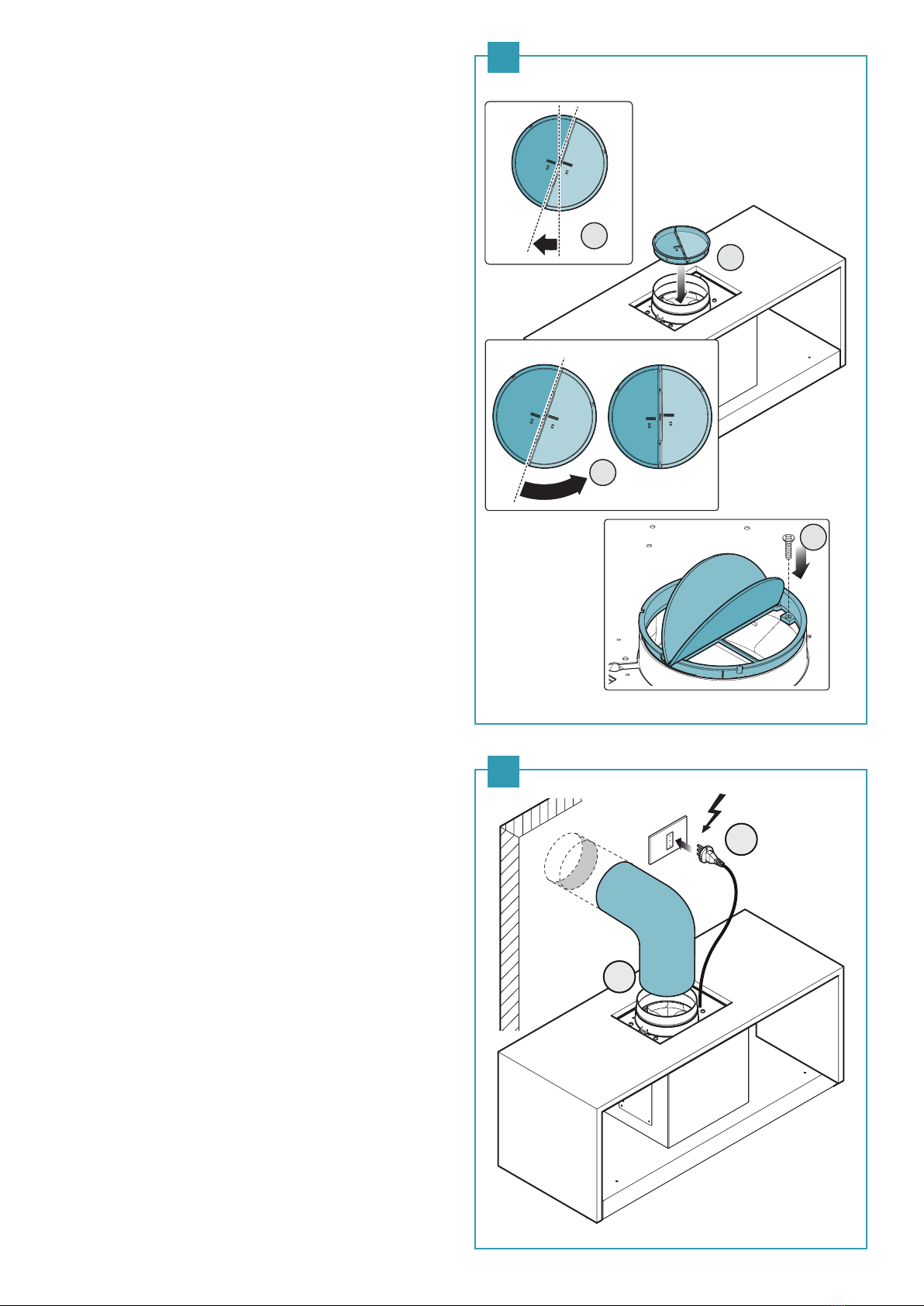

IT - Installazione con uscita posteriore:

spostamento uscita aria (8), installazione valvola di

non ritorno (9).

EN - Installation with rear outlet:

Output air movement (8), installation of check valve

(9).

DE - installation mit abzug auf der Ruckseite:

Versetzen des Luftausgangs (8), Installation des Ruck-

schlagventils (9).

FR - Installation avec sortie arriere:

Déplacement sortie d’air (8), installation clapet de

non retour (9).

ES - Instalacion con salida posterior:

Desplazamiento de la salida de aire (8), instalacion de

la valvula de no-retorno (9).

RU -    :

   (8),  

 (9).

PL - Instalacji z tylnym wylotem:

przesunięcie wylotu powietrza (8), instalacja zaworu

zwrotnego (9).

NL - Installatie met uitgang op de achterkant:

verplaatsing luchtuittrede (8), Installatie keerklep (9).

PT - Instalacao com saida posterior:

deslocamento saída ar (8), instalacao da valvula de

nao retorno (9).

DK - Installation med bagudvendt aftrak:

Forskydning af luftudtag (8), Installation af kontra-

ventil (9).

SE - Installation med bakre uttag:

Flytta luftutsläppet (8), installation av backventil (9).

FI - Takapoistumistien asentamiseksi:

ilman ulostuloaukon siirtäminen (8), vastaventtiilin (9).

NO - Installasjon med bakre utgang:

ytting av luftutgang (8), installasjon av tilbakeslag-

sventil (9).

x 8

180° 90°

IT - Tubo di aspirazione e collegamento elettrico (10)

EN - Suction pipe and electrical connection (10).

DE -

Absaugrohrs und der elektrischen Verbindung (10).

FR - Tuyau d'aspiration et branchement electrique (10).

ES - Tubo de aspiracion y conexion electrica (10).

RU -

      (10).

PL -

Przewodu zasysającego i podłączenia elektrycznego (10).

NL - Afzuigbuis en elektrische aansluiting (10).

PT - Tubo de aspiracao e ligacao eletrica (10).

DK - Ror til udsug og elektrisk tilslutning (10).

SE - Utsugningsror samt elektrisk anslutning (10).

FI - Asennus, imuputki sahkoliitanta (10).

NO - innsugingsror og elektrisk tilkobling (10).

OPTIONAL

KACL.961

IT - Installazione ltro carbone-zeolite (KACL.961),

(opzionale)

EN - Installing the carbon-zeolite lter (KACL.961),

(optional)

DE - Installation des Kohlenstof-Zeolith-Filter

(KACL.961), (Option)

FR - Installation du ltres au charbon-zeolite (KACL.961),

(en option)

ES - Instalacion de ltros de carbon-zeolita (KACL.961),

(opcional)

RU -   - 

(KACL.961), ()

PL - Instalacja ltra węglowo-zeolitowego (KACL.961),

(opcjonalny)

NL - Installatie of zeoliet-/koolstolter (KACL.961),

(optioneel)

PT - Instalacao ltros de carvao-zeolito (KACL.961),

(opcional)

DK - Installation zeolit-kullteret (KACL.961), (valgfri)

SE - Installation kol-zeoltilter (KACL.961), (frivillig)

FI - Asennus Hiili-zeoliittisuodattimen (KACL.961),

(valinnainen)

NO - Installasjon karbon-zeolitt-lter (KACL.961), (valgfri)

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels FALMEC hotte de ventilation

FALMEC

FALMEC 110030297 Manuel utilisateur

FALMEC

FALMEC ARTEMIDE Manuel utilisateur

FALMEC

FALMEC Nuvola Led FDNUV36C6SS-R1 Manuel utilisateur

FALMEC

FALMEC Gruppo incasso E.ion Manuel utilisateur

FALMEC

FALMEC Circle.Tech Vega 115 Isola Stell Manuel utilisateur

FALMEC

FALMEC Quantum Pro Manuel utilisateur

FALMEC

FALMEC Lumina Series Manuel utilisateur

FALMEC

FALMEC Plane island Manuel utilisateur

FALMEC

FALMEC Marte Pro Manuel utilisateur

FALMEC

FALMEC EXPLOIT 90 Manuel utilisateur

FALMEC

FALMEC Verso Manuel utilisateur

FALMEC

FALMEC KACL.939 BF Manuel utilisateur

FALMEC

FALMEC zenith NRS island Manuel utilisateur

FALMEC

FALMEC LUMEN 60 Manuel utilisateur

FALMEC

FALMEC Flipper NRS Silence Series Manuel utilisateur

FALMEC

FALMEC Virgola Manuel utilisateur

FALMEC

FALMEC Massimo INSERT Manuel utilisateur

FALMEC

FALMEC Stella 120 Manuel utilisateur

FALMEC

FALMEC Design Future Angolo 100 Inox Manuel utilisateur

FALMEC

FALMEC Mercurio FPMEU30B3SS Manuel utilisateur

FALMEC

FALMEC SYMBOL Manuel utilisateur

FALMEC

FALMEC Classic Mimosa 90 Manuel utilisateur

FALMEC

FALMEC gruppo incasso Pro Manuel utilisateur

FALMEC

FALMEC SPAZIO isola/island 180 Manuel utilisateur

Manuels hotte de ventilation populaires d'autres marques

emmeti

emmeti RECUPA MED A-140 Mode d’emploi

Nibe

Nibe F135 Manuel utilisateur

Kuppersberg

Kuppersberg INTRO 60 Instructions d'installation et d'entretien

Zephyr

Zephyr Spruce AK9834BS Guide d'installation

Hisense

Hisense MH6INBG Manuel utilisateur

Miele

Miele DA 1255 Manuel utilisateur

Broan

Broan 46000 Manuel utilisateur

GE Profile PV977 Instructions originales

Whirlpool

Whirlpool RH2600XL-1 SERIES Manuel utilisateur

Küppersbusch

Küppersbusch DX ISLA Manuel utilisateur

ETNA

ETNA AV360RVS Manuel utilisateur

JUNO

JUNO JDF603E6 Manuel utilisateur

Miele

Miele DA 6708 D Manuel utilisateur

Tricity Bendix

Tricity Bendix LE 150 Manuel

AEG

AEG X68163BV1 Manuel utilisateur

AEG

AEG 125 D Manuel utilisateur

Smeg

Smeg KSEV97X Manuel utilisateur

Nibe

Nibe S Series Guide de l'utilisateur
