FALMEC Design+ Down Draft Tavolo 120 Inox Manuel utilisateur

ИНСТРУКЦИЯ

Falmec Design+ Down Draft Tavolo 120 Inox

IT LIBRETTO ISTRUZIONI

EN INSTRUCTIONS BOOKLET

DE GEBRAUCHSANWEISUNG

FR MODE D'EMPLOI

ES MANUAL DE INSTRUCCIONES

RU ИНСТРУКЦИИ

PL INSTRUKCJA OBSŁUGI

NL HANDLEIDING

PT MANUAL DE INSTRUÇÕES

DK BRUGSANIVSNINGER

SE INSTRUKTIONSBOK

FI OHJEKIRJA

NO BRUKSANVISNING

video

d'installazione

installation

video

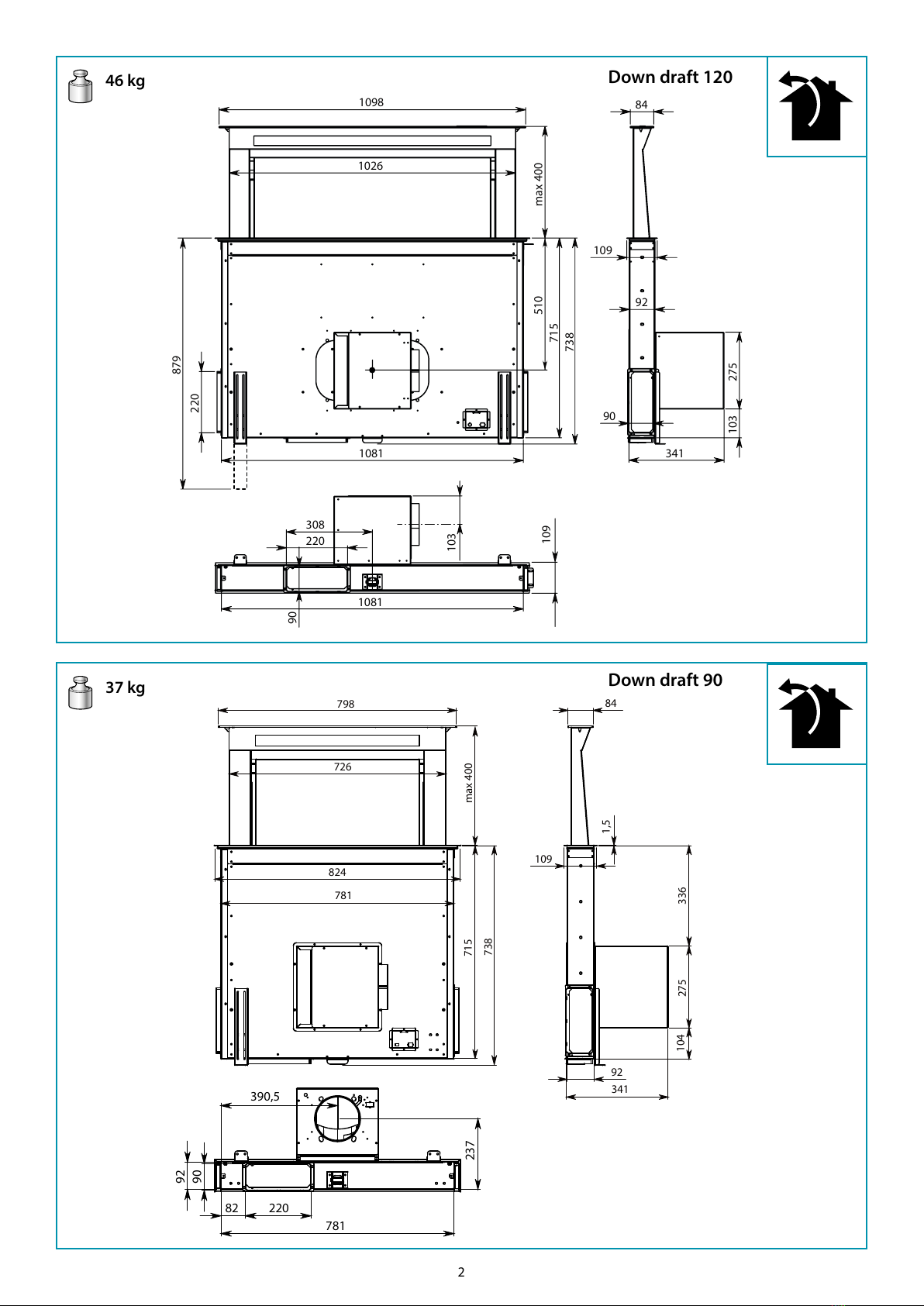

Down draft 90

Down draft 120

1081

1098

510

715

738

1026

max 400

220

341

103 275

109

1081

220

308

109

103

879

46 kg Down draft 120

37 kg

109

341

798

726

824

738

1,5

336275

104

715 max 400

781

220

237

390,5

Down draft 90

ITALIANO

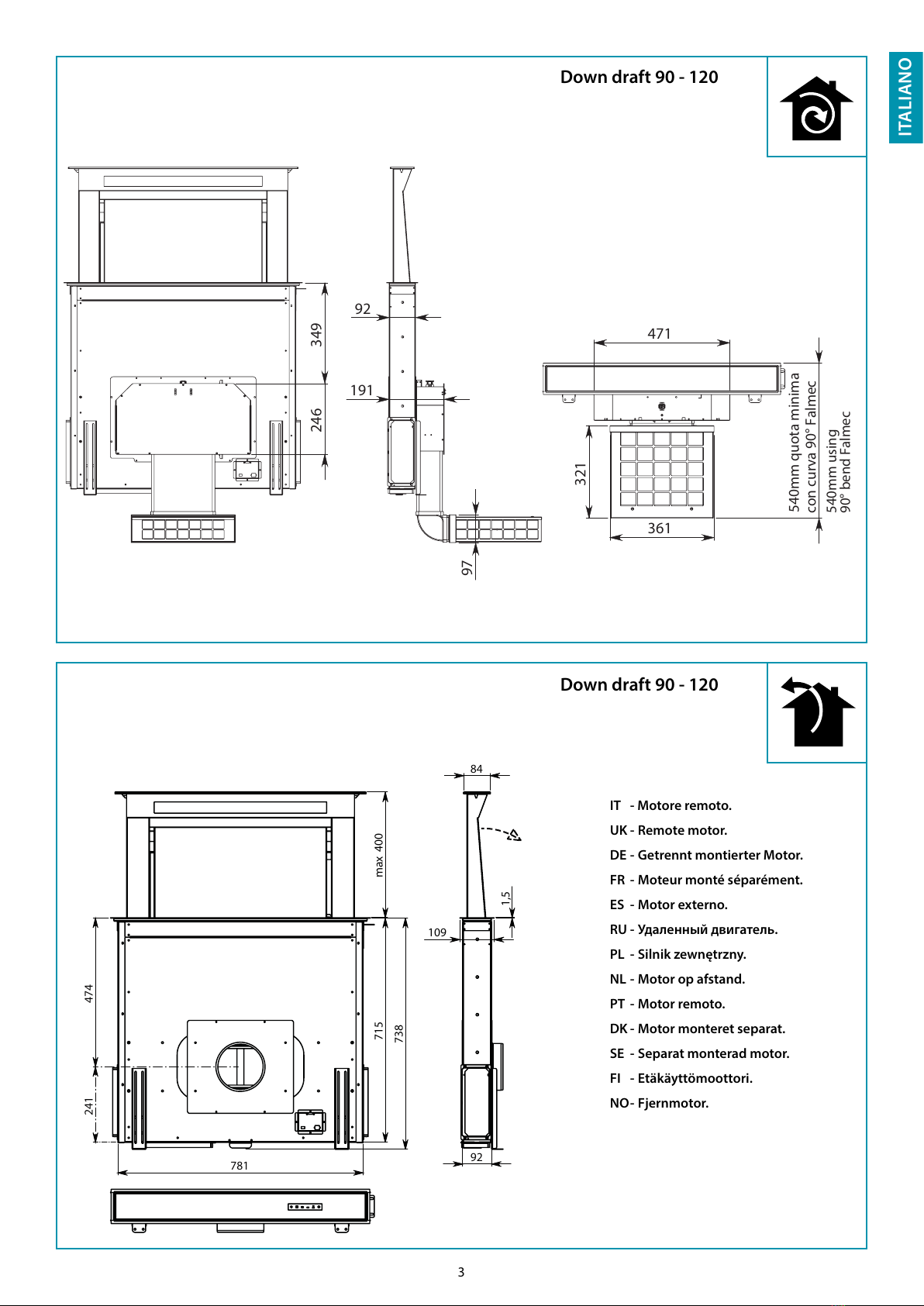

Down draft 90 - 120

349246

191

540mm quota minima

con curva 90° Falmec

321

361

471

540mm using

90° bend Falmec

781

715

max

400

738

474241

1,5

109

IT - Motore remoto.

UK - Remote motor.

DE - Getrennt montierter Motor.

FR - Moteur monté séparément.

ES - Motor externo.

RU -  .

PL - Silnik zewnętrzny.

NL - Motor op afstand.

PT - Motor remoto.

DK - Motor monteret separat.

SE - Separat monterad motor.

FI - Etäkäyttömoottori.

NO- Fjernmotor.

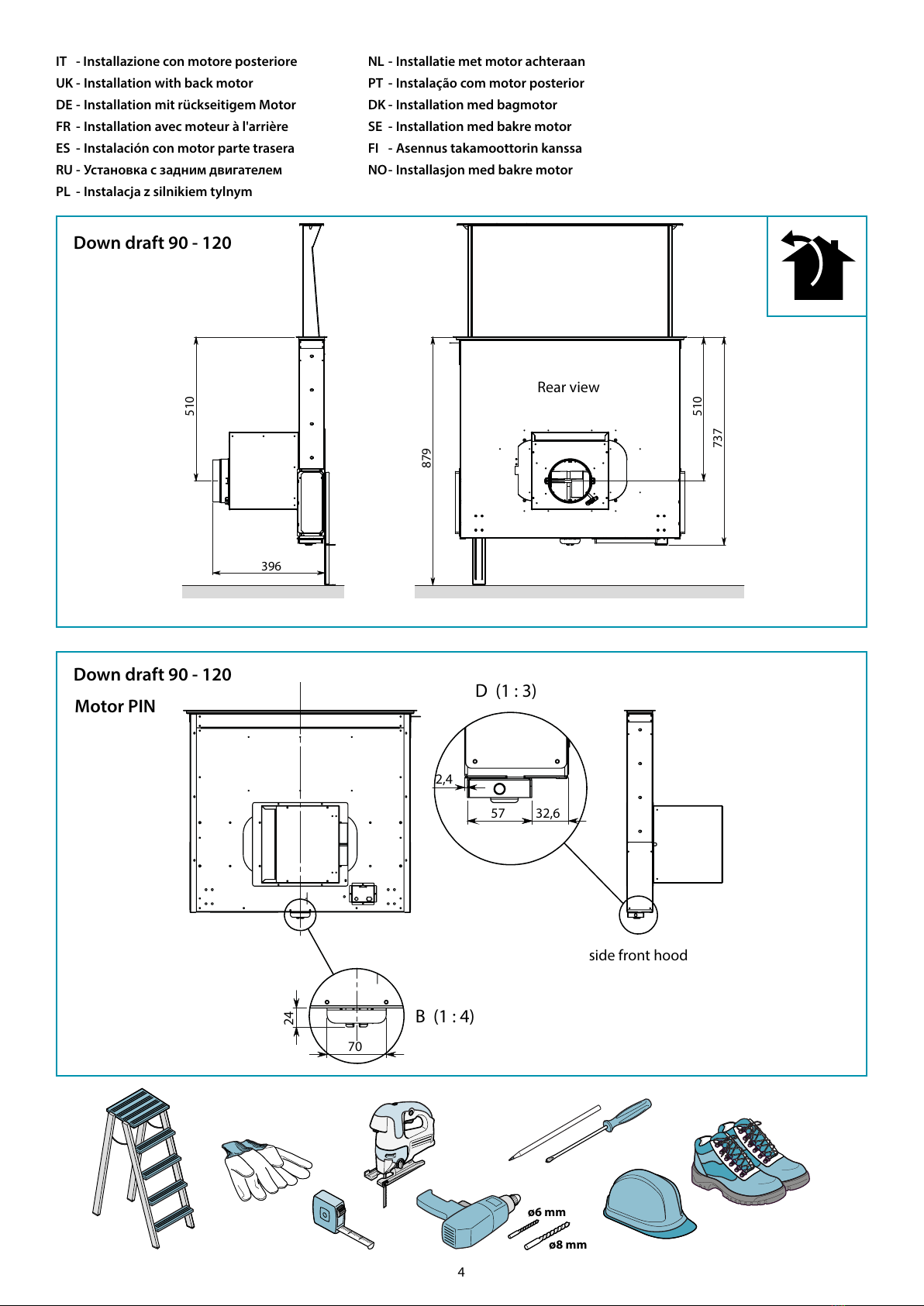

IT - Installazione con motore posteriore

UK - Installation with back motor

DE - Installation mit rückseitigem Motor

FR - Installation avec moteur à l'arrière

ES - Instalación con motor parte trasera

RU -    

PL - Instalacja z silnikiem tylnym

396

510

737

879

Rear view

side front hood

B (1 : 4)

2,4

57 32,6

D (1 : 3)

NL - Installatie met motor achteraan

PT - Instalação com motor posterior

DK - Installation med bagmotor

SE - Installation med bakre motor

FI - Asennus takamoottorin kanssa

NO- Installasjon med bakre motor

ø8 mm

ø6 mm

Motor PIN

Down draft 90 - 120

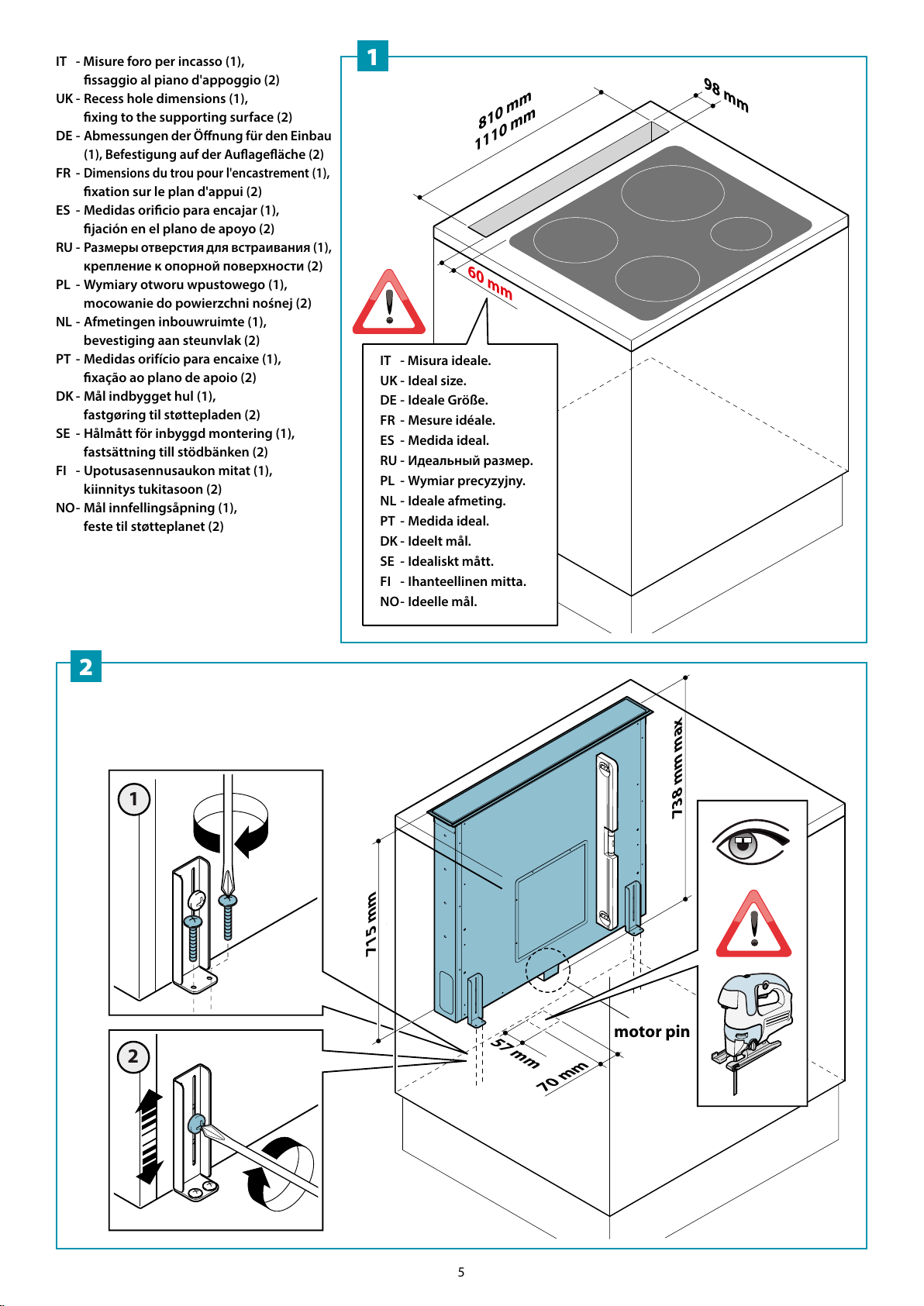

IT - Misure foro per incasso (1),

ssaggio al piano d'appoggio (2)

UK - Recess hole dimensions (1),

xing to the supporting surface (2)

DE -

Abmessungen der Önung für den Einbau

(1), Befestigung auf der Auageäche (2)

FR -

Dimensions du trou pour l'encastrement (1),

xation sur le plan d'appui (2)

ES - Medidas oricio para encajar (1),

jación en el plano de apoyo (2)

RU -

    (1),

    (2)

PL - Wymiary otworu wpustowego (1),

mocowanie do powierzchni nośnej (2)

NL - Afmetingen inbouwruimte (1),

bevestiging aan steunvlak (2)

PT - Medidas orifício para encaixe (1),

xação ao plano de apoio (2)

DK - Mål indbygget hul (1),

fastgøring til støttepladen (2)

SE - Hålmått för inbyggd montering (1),

fastsättning till stödbänken (2)

FI - Upotusasennusaukon mitat (1),

kiinnitys tukitasoon (2)

NO- Mål innfellingsåpning (1),

feste til støtteplanet (2)

810 mm

1110 mm

98 mm

60 mm

715 mm

motor pin

738 mm max

70 mm

57 mm

IT - Misura ideale.

UK - Ideal size.

DE - Ideale Größe.

FR - Mesure idéale.

ES - Medida ideal.

RU -  .

PL - Wymiar precyzyjny.

NL - Ideale afmeting.

PT - Medida ideal.

DK - Ideelt mål.

SE - Idealiskt mått.

FI - Ihanteellinen mitta.

NO- Ideelle mål.

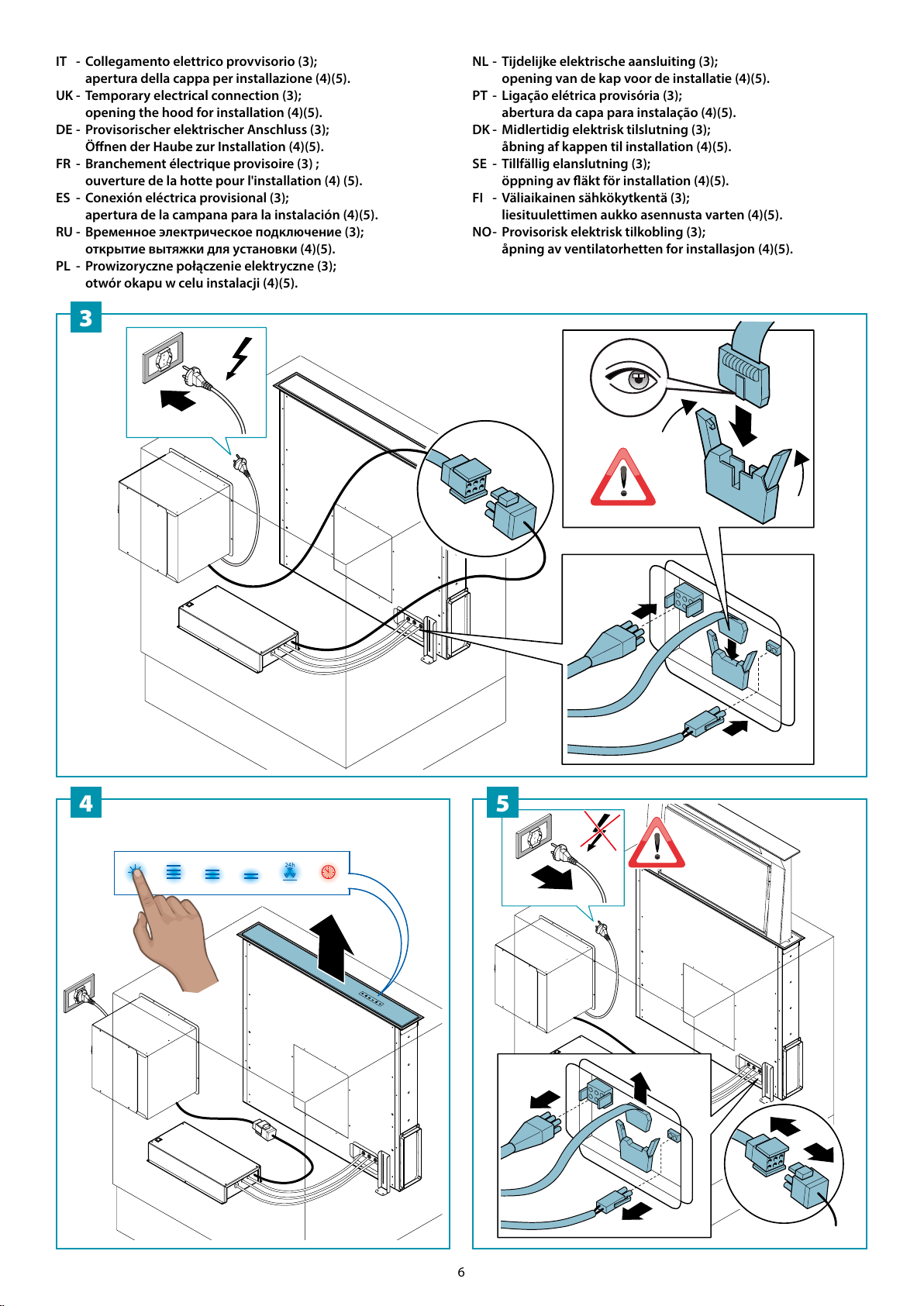

IT - Collegamento elettrico provvisorio (3);

apertura della cappa per installazione (4)(5).

UK - Temporary electrical connection (3);

opening the hood for installation (4)(5).

DE - Provisorischer elektrischer Anschluss (3);

Önen der Haube zur Installation (4)(5).

FR - Branchement électrique provisoire (3);

ouverture de la hotte pour l'installation (4) (5).

ES - Conexión eléctrica provisional (3);

apertura de la campana para la instalación (4)(5).

RU -    (3);

    (4)(5).

PL - Prowizoryczne połączenie elektryczne (3);

otwór okapu w celu instalacji (4)(5).

230V

seconds 230V

4 5

NL - Tijdelijke elektrische aansluiting (3);

opening van de kap voor de installatie (4)(5).

PT - Ligação elétrica provisória (3);

abertura da capa para instalação (4)(5).

DK - Midlertidig elektrisk tilslutning (3);

åbning af kappen til installation (4)(5).

SE - Tillfällig elanslutning (3);

öppning av äkt för installation (4)(5).

FI - Väliaikainen sähkökytkentä (3);

liesituulettimen aukko asennusta varten (4)(5).

NO- Provisorisk elektrisk tilkobling (3);

åpning av ventilatorhetten for installasjon (4)(5).

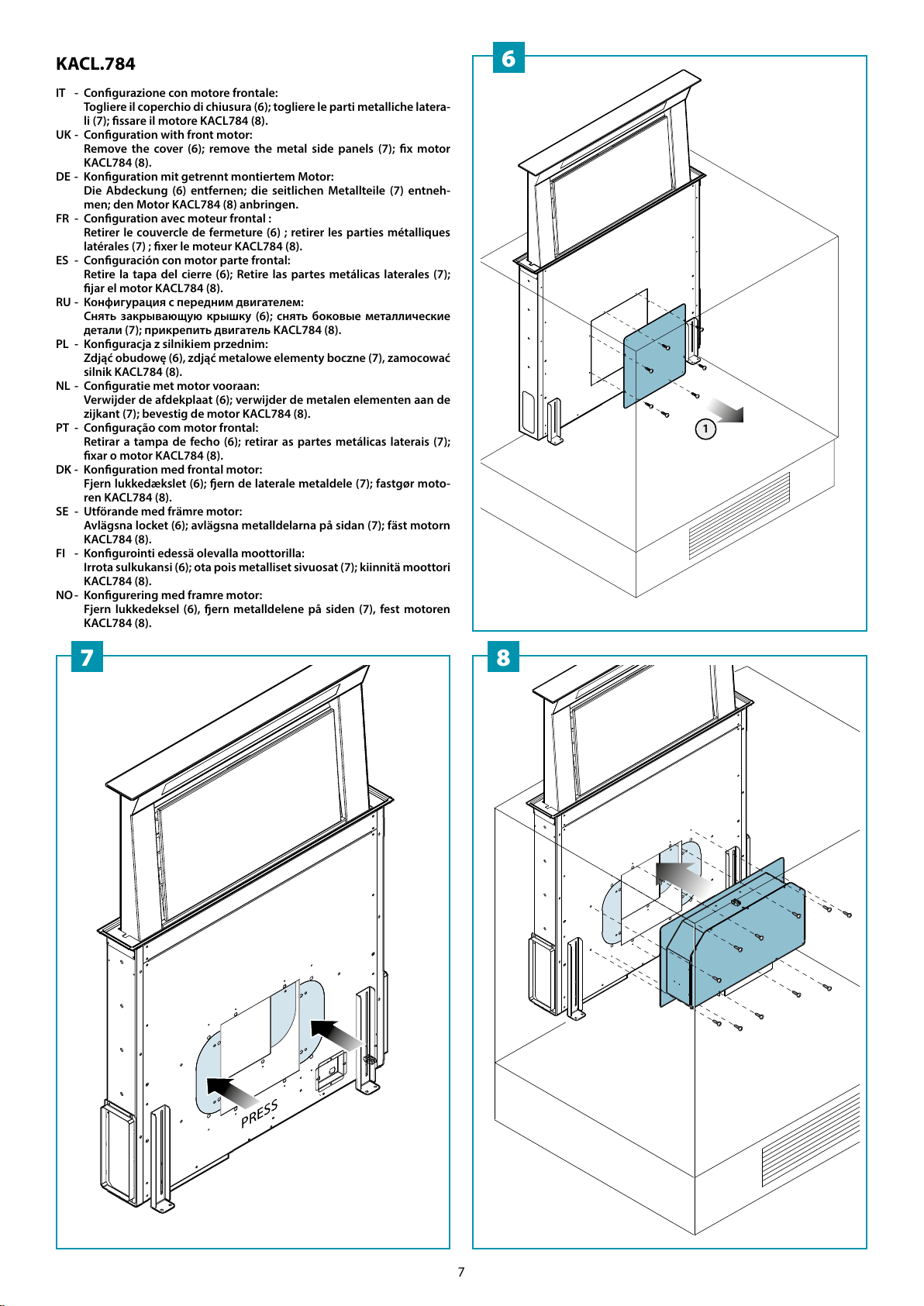

IT - Congurazione con motore frontale:

Togliere il coperchio di chiusura (6); togliere le parti metalliche latera-

li (7); ssare il motore KACL784 (8).

UK - Conguration with front motor:

Remove the cover (6); remove the metal side panels (7); x motor

KACL784 (8).

DE - Konguration mit getrennt montiertem Motor:

Die Abdeckung (6) entfernen; die seitlichen Metallteile (7) entneh-

men; den Motor KACL784 (8) anbringen.

FR - Conguration avec moteur frontal :

Retirer le couvercle de fermeture (6) ; retirer les parties métalliques

latérales (7) ; xer le moteur KACL784 (8).

ES - Conguración con motor parte frontal:

Retire la tapa del cierre (6); Retire las partes metálicas laterales (7);

jar el motor KACL784 (8).

RU -    :

   (6);   

 (7);   KACL784 (8).

PL - Konguracja z silnikiem przednim:

Zdjąć obudowę (6), zdjąć metalowe elementy boczne (7), zamocować

silnik KACL784 (8).

NL - Conguratie met motor vooraan:

Verwijder de afdekplaat (6); verwijder de metalen elementen aan de

zijkant (7); bevestig de motor KACL784 (8).

PT - Conguração com motor frontal:

Retirar a tampa de fecho (6); retirar as partes metálicas laterais (7);

xar o motor KACL784 (8).

DK - Konguration med frontal motor:

Fjern lukkedækslet (6); ern de laterale metaldele (7); fastgør moto-

ren KACL784 (8).

SE - Utförande med främre motor:

Avlägsna locket (6); avlägsna metalldelarna på sidan (7); fäst motorn

KACL784 (8).

FI - Kongurointi edessä olevalla moottorilla:

Irrota sulkukansi (6); ota pois metalliset sivuosat (7); kiinnitä moottori

KACL784 (8).

NO- Kongurering med framre motor:

Fjern lukkedeksel (6), ern metalldelene på siden (7), fest motoren

KACL784 (8).

KACL.784

7 8

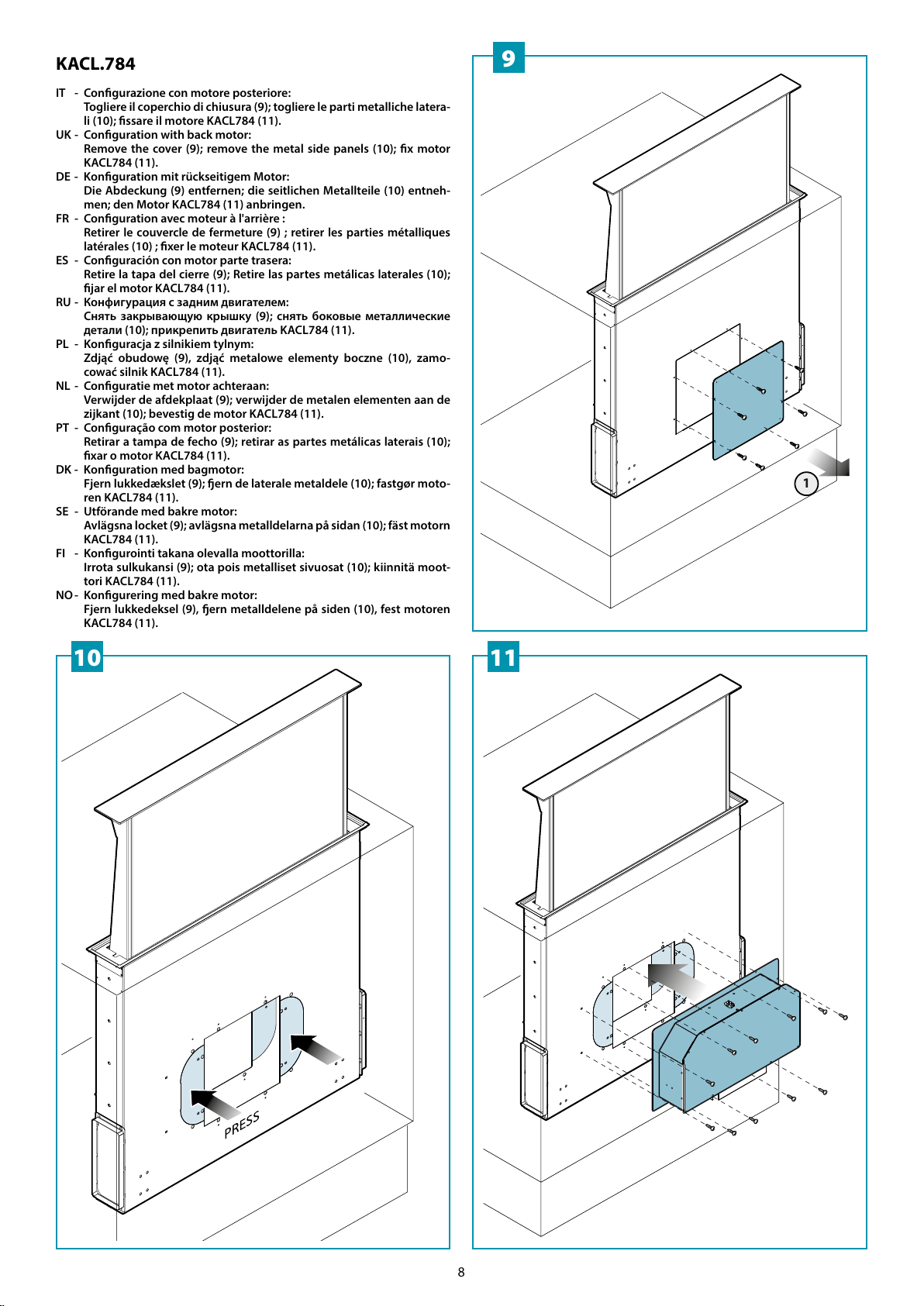

IT - Congurazione con motore posteriore:

Togliere il coperchio di chiusura (9); togliere le parti metalliche latera-

li (10); ssare il motore KACL784 (11).

UK - Conguration with back motor:

Remove the cover (9); remove the metal side panels (10); x motor

KACL784 (11).

DE - Konguration mit rückseitigem Motor:

Die Abdeckung (9) entfernen; die seitlichen Metallteile (10) entneh-

men; den Motor KACL784 (11) anbringen.

FR - Conguration avec moteur à l'arrière :

Retirer le couvercle de fermeture (9) ; retirer les parties métalliques

latérales (10) ; xer le moteur KACL784 (11).

ES - Conguración con motor parte trasera:

Retire la tapa del cierre (9); Retire las partes metálicas laterales (10);

jar el motor KACL784 (11).

RU -    :

   (9);   

 (10);   KACL784 (11).

PL - Konguracja z silnikiem tylnym:

Zdjąć obudowę (9), zdjąć metalowe elementy boczne (10), zamo-

cować silnik KACL784 (11).

NL - Conguratie met motor achteraan:

Verwijder de afdekplaat (9); verwijder de metalen elementen aan de

zijkant (10); bevestig de motor KACL784 (11).

PT - Conguração com motor posterior:

Retirar a tampa de fecho (9); retirar as partes metálicas laterais (10);

xar o motor KACL784 (11).

DK - Konguration med bagmotor:

Fjern lukkedækslet (9); ern de laterale metaldele (10); fastgør moto-

ren KACL784 (11).

SE - Utförande med bakre motor:

Avlägsna locket (9); avlägsna metalldelarna på sidan (10); fäst motorn

KACL784 (11).

FI - Kongurointi takana olevalla moottorilla:

Irrota sulkukansi (9); ota pois metalliset sivuosat (10); kiinnitä moot-

tori KACL784 (11).

NO- Kongurering med bakre motor:

Fjern lukkedeksel (9), ern metalldelene på siden (10), fest motoren

KACL784 (11).

KACL.784

10 11
