Exsys EX-6100PoE Manuel utilisateur

Vers. 1.0 / 05.12.19

5 Port Gigabit Ethernet Metal Switch

with Poe Function

EX-6100PoE

5 Port Gigabit Ethernet Metall Switch

mit PoE Funktion

Manual

Anleitung

Deutsch EX-6100PoE

1. Beschreibung······················································································ 3

2. Lieferumfang ······················································································ 3

3. Aufbau, Anschlüsse & LED‘s································································4-5

3.1 Aufbau······································································································ 4

3.2 Anschlüsse & LED‘s··················································································4-5

4. Hardware Installation··········································································5-6

5. Reinigung ·························································································· 6

6. Technische Daten················································································ 6

7. Technische Zeichnung·········································································· 7

1. Description ························································································· 8

2. Extent of Delivery ················································································ 8

3. Layout, Connections & LED’s····························································· 9-10

3.1 Layout ······································································································ 9

3.2 Connections & LED’s·············································································· 9-10

4. Hardware Installation······································································ 10-11

5. Cleaning ···························································································11

6. Technical Information ··········································································11

7. Technical Drawing ··············································································12

Inhaltsverzeichnis

Index

EX-6100PoE Deutsch

Der EX-6100PoE ist ein Metall Gigabit Ethernet Switch mit PoE Funktion für bis zu 4 End-

geräte. Der Switch ermöglicht Ihnen das Sie Strom und Daten über ein einziges Ethernet

Kabel an Ihre Ethernet Endgeräte im Netzwerk liefern können. Er unterstützt die

10/100/1000 Base-T Ethernet Standards. Vollständig IEEE 802.3at konformer PoE

(PSE=Power Source Equipment) Typ 1 und 2 Betrieb wird unterstützt. Die Maximalleis-

tung an den PoE Ports beträgt im Typ 1 13W und im Typ 2 25,5W. Durch die externe

Stromversorgung über den +48-57V Terminal Block kann problemlos die Leistung zur

Verfügung gestellt werden. Der EX-6100PoE gewährleistet eine sichere Datenübertra-

gung und exzellente Performance von bis zu 1000Mbit/s. Zusätzlich ist der EX-6100PoE

auch in dem erweitertem Temperaturbereich von -40C° bis +85C° einsetzbar. Der EX-

6100PoE kann problemlos mit dem im Lieferumfang enthaltenen DIN-Rail Kit auf einer

Trägerschiene in einem Serverschrank angebracht werden.

Merkmale:

• Kompatibel zu 10/100/1000Mbit/s Ethernet

• Maximalleistung: Typ 1: 13W / Typ 2: 25,5W

• Es werden alle Betriebssysteme unterstützt

• Erweiterter Temperaturbereich von -40C° bis +85C°

• Zertifiziert für

Bevor Sie den EX-6100PoE in Ihr Netzwerk einbinden, überprüfen Sie bitte zuerst den

Inhalt der Lieferung:

• EX-6100PoE

• DIN-Rail Kit (EX-6096)

• Anleitung

1. Beschreibung

2. Lieferumfang

Deutsch EX-6100PoE

3.1 Aufbau

3. Aufbau, Anschlüsse & LED‘s

4x PoE Anschluss

Datenausgang

3.2 Anschlüsse & LED‘s

Betriebs LED

+48-57 T-Block für

optionales externes Netzteil

+48-57V T-Block:

+48-57V GND (Ground)

ACHTUNG!!!

Schließen Sie niemals Strom an Ground an,

dadurch kann Ihre Hardware zerstört werden!!!

1x Anschluss

Dateneingang

RJ45 Anschluss:

RJ45 Anschluss

Pin Signal Pin Signal Pin Signal

1BI_DA+ 4BI_DC+ 7BI_DD+

2BI_DA- 5BI_DC- 8BI_DD-

3BI_DB+ 6BI_DB-

EX-6100PoE Deutsch

3. Aufbau, Anschlüsse & LED‘s

3.2 Anschlüsse & LED‘s

Status LED‘s:

Anschluss Dateneingang Anschluss Datenausgang

Link/Active LED

PoE Power LED

Gigabit Mode LED

4. Hardware Installation

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwi-

schen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss der EX-

6100PoE geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung

Ihres Computersystems.

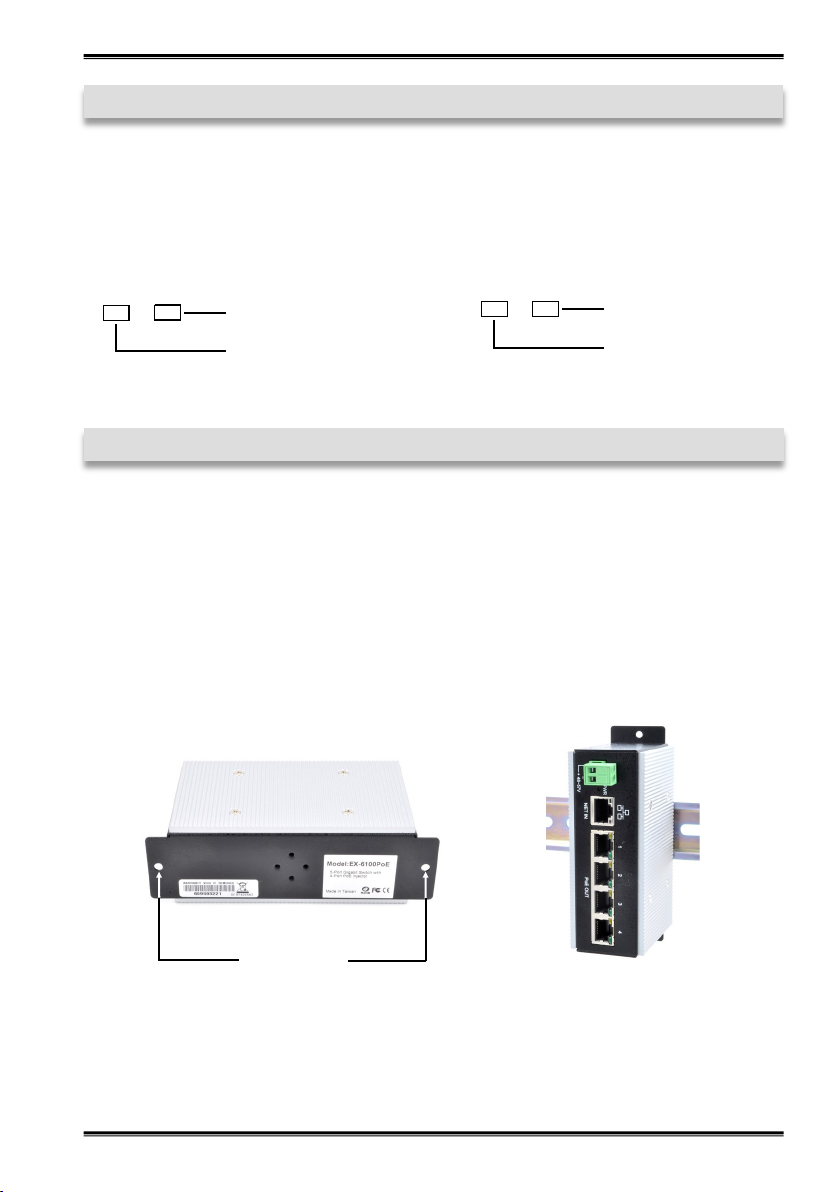

1. Installieren Sie die EX-6100PoE an die Wand oder mit dem mitgelieferten DIN-Rail

Kit auf einer Tragschiene.

2. Verbinden Sie das RJ45 Netzwerkkabel mit dem Dateneingang Anschluss.

Löcher für

Wandmontage

Montage an

Tragschiene

Deutsch EX-6100PoE

5. Reinigung

Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht fa-

serndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der

Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlas-

sen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder

nasses Tuch!

4. Hardware Installation

3. Schließen Sie jetzt den Stromanschluss des optionalen Netzteils an den Terminal

Block des Hubs an und stecken Sie den Netzstecker des Netzteils in eine Steckdose.

4. Schließen Sie nun Ihre PoE-PD-Gerät an die PoE Anschlüsse an. Die gelbe PoE

Power LED sollte aufleuchten, wenn das PD korrekt erkannt und vom Ethernet-Switch

versorgt wurde.

6. Technische Daten

Datentransfer-Rate: 10/100/1000Mbit/s

Anschlüsse: 1x RJ45 LAN Anschluss, 4x RJ45 PoE Anschlüsse

1x +48-57V Terminal Block

Hardwaresystem: Ethernet 10/100/1000Mbit/s

Betriebssystem: Alle Betriebssysteme

Betriebstemperatur: -40° bis 85° Celsius

Lagertemperatur: -40° bis 85° Celsius

Rel. Luftfeuchtigkeit: 5% bis 95%

Schutzklasse: IP30

Stromversorgung: +48-57 Volt

Abmessung: 133,00 x 61,50 x 43,20 mm

Gewicht: 300g

EX-6100PoE Deutsch

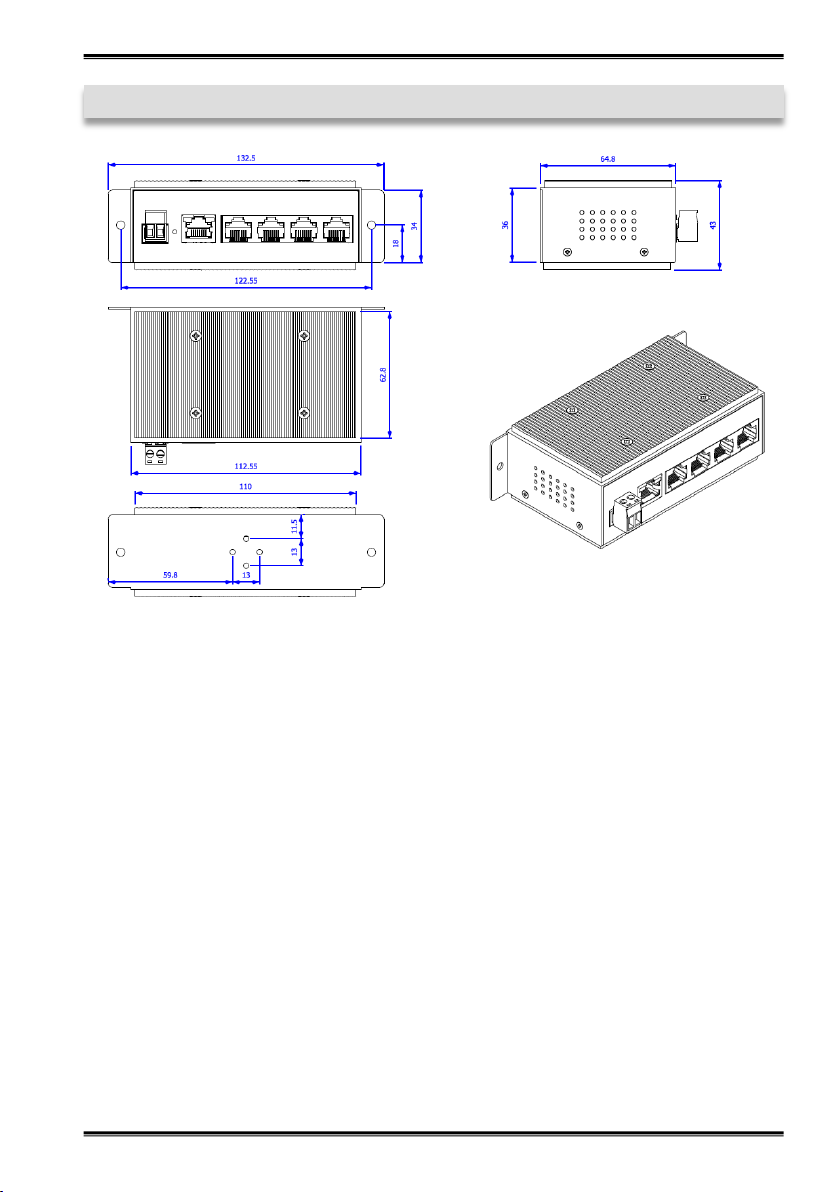

7. Technische Zeichnung

English EX-6100PoE

The EX-6100 is a metal Gigabit Ethernet switch for 4 devices. The switch enables you

to deliver power and data to your Ethernet devices on the network via a single Ethernet

cable. It supports the 10/100/1000 Base-T Ethernet standards. Fully IEEE 802.3at com-

pliant PoE (PSE=Power Source Equipment) Type 1 and 2 operation supported. The

maximum power at the PoE ports are for Type 1 13W and for Type 2 25,5W. The exter-

nal power supply via the +48-57V terminal block makes it easy to provide the required

power. It uses data transfer rates up to 1000Mbit/s. It provides a secure and very high

data transfer on each single port. In addition, the EX-6100PoE can also be used in the

extended temperature range from -40C° to +85C°. The EX-6100PoE can easily be

mounted on a carrier rail in a server rack by using the supplied DIN-Rail kit.

Features:

• Compatible for 10/100/1000Mbit/s Ethernet

• Maximum Output: Typ 1: 13W / Typ 2: 25,5W

• All Operating Systems are supported

• Extended Temperture Range from -40C° bis +85C°

• Certificate for

Before you integrate the EX-6100PoE into your network, you should first check the con-

tents of the delivery:

• EX-6100PoE

• DIN-Rail Kit (EX-6096)

• Manual

1. Description

2. Extent of Delivery

EX-6100PoE English

3.1 Layout

3. Layout, Connections & LED‘s

4x PoE Connection

Data Output

3.2 Connections & LED‘s

Power LED

+48-57 T-Block for optional

external Power Supply

+48-57V T-Block:

+48-57V GND (Ground)

ATTENTION!!!

Never connect power to GND, it will destroy

your Hardware!!!

1x Connection

Data Input

RJ45 Port:

RJ45 Port

Pin Signal Pin Signal Pin Signal

1BI_DA+ 4BI_DC+ 7BI_DD+

2BI_DA- 5BI_DC- 8BI_DD-

3BI_DB+ 6BI_DB-

English EX-6100PoE

3. Layout, Connections & LED‘s

3.2 Connections & LED‘s

Status LED‘s:

Connection Data Input Connection Data Output

Link/Active LED

PoE Power LED

Gigabit Mode LED

4. Hardware Installation

Please observe the following installation instructions. Because there are big differences

between PC's, we can only give you a general guide for connecting the EX-6100PoE. If

you have any questions, please refer to the operating instructions of your computer

system.

1. Install the EX-6100PoE on the wall or on a mounting rail by using the supplied DIN-

Rail kit.

2. Connect the RJ45 network cable to the data input connector.

Holes for

Wall Installation

Installation on

DIN-Rail
