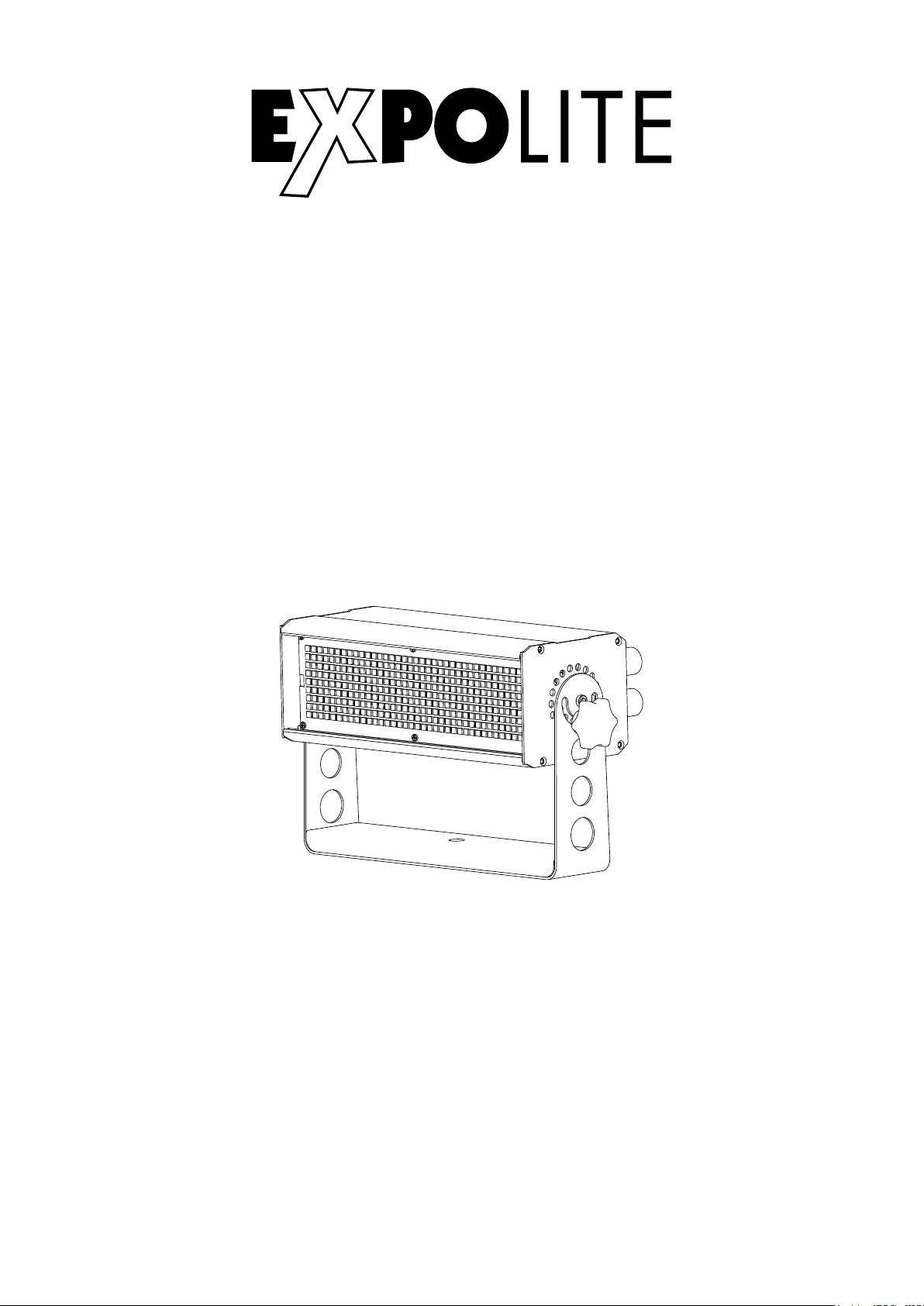

Expolite FLS 3CT Manuel utilisateur

FLS 3CT

Art.Nr.: led11000

Bedienungsanleitung

Bedienungsanleitung bitte aufbewahren

Keep this Manual for later queries

Änderungen sind ohne Ankündigung möglich.

Changes are possible without prior notice.

Rev. 2018-24-31

User Manual

Eigenschaften

Bedienelemente

Steuerung

Speciﬁcations

Control

FOCON SHOWTECHNIC

Vertriebsgesellschaft mbH

Teichweg 4+6

D-49504 Lotte/Wersen

Telefon: ++49 (0) 541-77095-0

Fax: ++49 (0) 541-77095-27

[email protected]

www.focon-showtechnic.com

Die beiliegenden Bedienhinweise für Expolite

Geräte sind Bestandteil dieser Bedienungs-

anleitung. Lesen Sie diese sorgfältig, bevor

Sie das Gerät in Betrieb nehmen.

The enclosed General Information for Expolite

Units are part of these user manual. Read them

carefully before operating the device.

Inhalt - Content

Seite / Page

Lieferumfang

Technische Daten

Abmessungen

Installation

Bedienung

Delivery

Product Information

Dimensions

Installation

Operation

DE D-04

D-04

D-05

D-06

D-07

E-08

E-09

E-10

E-11

ENG

E-08

Lieferumfang

- Expolite FLS 3CT

Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der

Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend

an Ihren Vertriebspartner.

- Torblende

- Anschlusskabel für Spannungsversorgung

- Bedienhinweise für Expolite Geräte

- Bedienungsanleitung

D-04

Technische Daten

Spannungsversorgung

Maximale Leistungsaufnahme

Gewicht

Betriebstemperatur

Abmessungen

Luftfeuchtigkeit

Schutzklasse

Gehäuse

LEDs

Abstrahlwinkel

Steuerung

Anschlüsse

100V - 240V AC 50/60Hz

200W

324 x 198 x 182 mm

2,8 kg

Power In/Out

0°C - 45°C

< 98%

IP 20

Aluminium, schwarz pulverbeschichtet

324 x SMD 5050 (162 x 3200K*, 162 x 5600K*)

120°

Wahlschalter mit 4 Positionen

* Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%

Abmessungen

D-05

Installation

Montage

Hängend

Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen entsprechend der jeweils

gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen

werden.

Stehend

Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende Halterung (zum Beispiel

ein Bodenstativ) notwendig. Eine sichere und ausreichend rutschhemmende Standﬂäche ist

sicherzustellen!

HINWEIS

Das LED Modul kann in jeder beliebigen Lage betrieben werden. Die Neigung im Bügel kann

bequem durch Lösen der Arretierungsschraube verstellt werden.

D-06

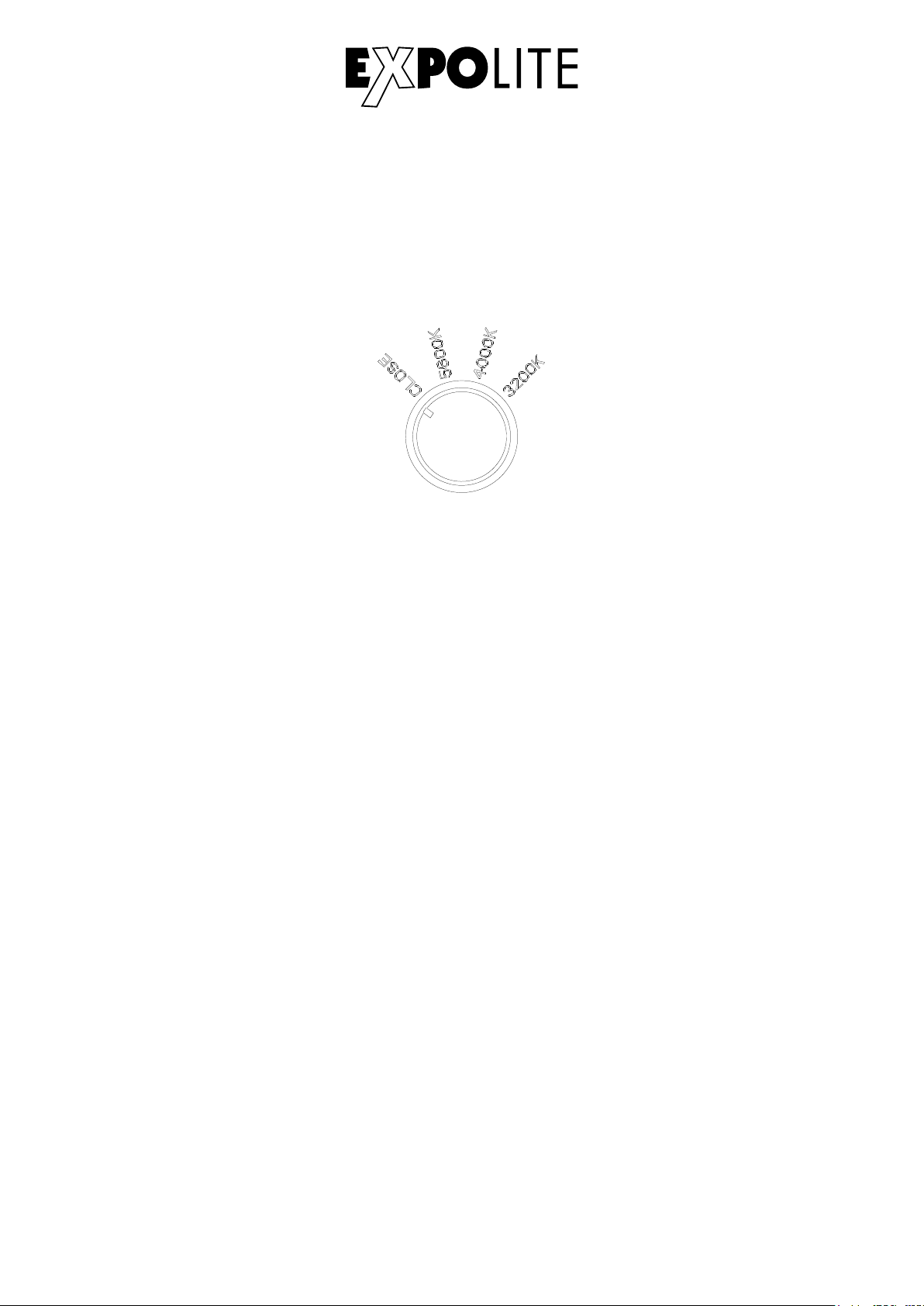

Bedienung

CLOSE - Position:

5600K - Position:

4000K - Position:

3200K - Position:

Das Gerät leuchtet nicht.

Das Gerät leuchtet in der Farbtemperatur 5600K.

Das Gerät leuchtet in der Farbtemperatur 4000K.

Das Gerät leuchtet in der Farbtemperatur 3200K

Bedienelemente am Gerät

D-07

HINWEIS

Die Helligkeit wird für alle wählbaren Farbtemperaturen automatisch auf die gleiche Intensität

angepasst.

Das Fixture verfügt über eine temperaturabhängige Steuerung der Ausgangsleistung. Bei

Temperaturen über 55°C wird die Ausgangsleistung gedrosselt. Bei Temperaturen über 70°C geht

das Fixture in einen (Blackout-)Schutzmodus, bis die Temperatur sich deutlich reduziert hat.

Delivery

- Expolite FLS 3CT

Expolite devices are carefully checked before shipment. If the delivery is not complete,

please contact your distributor immediately.

- Barndoor

- Power connection cable

- General Information for Expolite Units

- User Manual

E-08

Product Information

Voltage

Power Consumption

Weight

Ambient Temperature

Dimensions

Humidity

Protection

Housing

LEDs

Optics

Control

Connectors

100V - 240V AC 50/60Hz

200W

324 x 198 x 182 mm

2,8 kg

Power In/Out

0°C - 45°C

< 98%

IP 20

Aluminium, black powdercoating

324 x SMD 5050 (162 x 3200K*, 162 x 5600K*)

120°

Fixed switch with 4 positions

* Tolerance in color temperature according to LED manufacturer +/- 10%

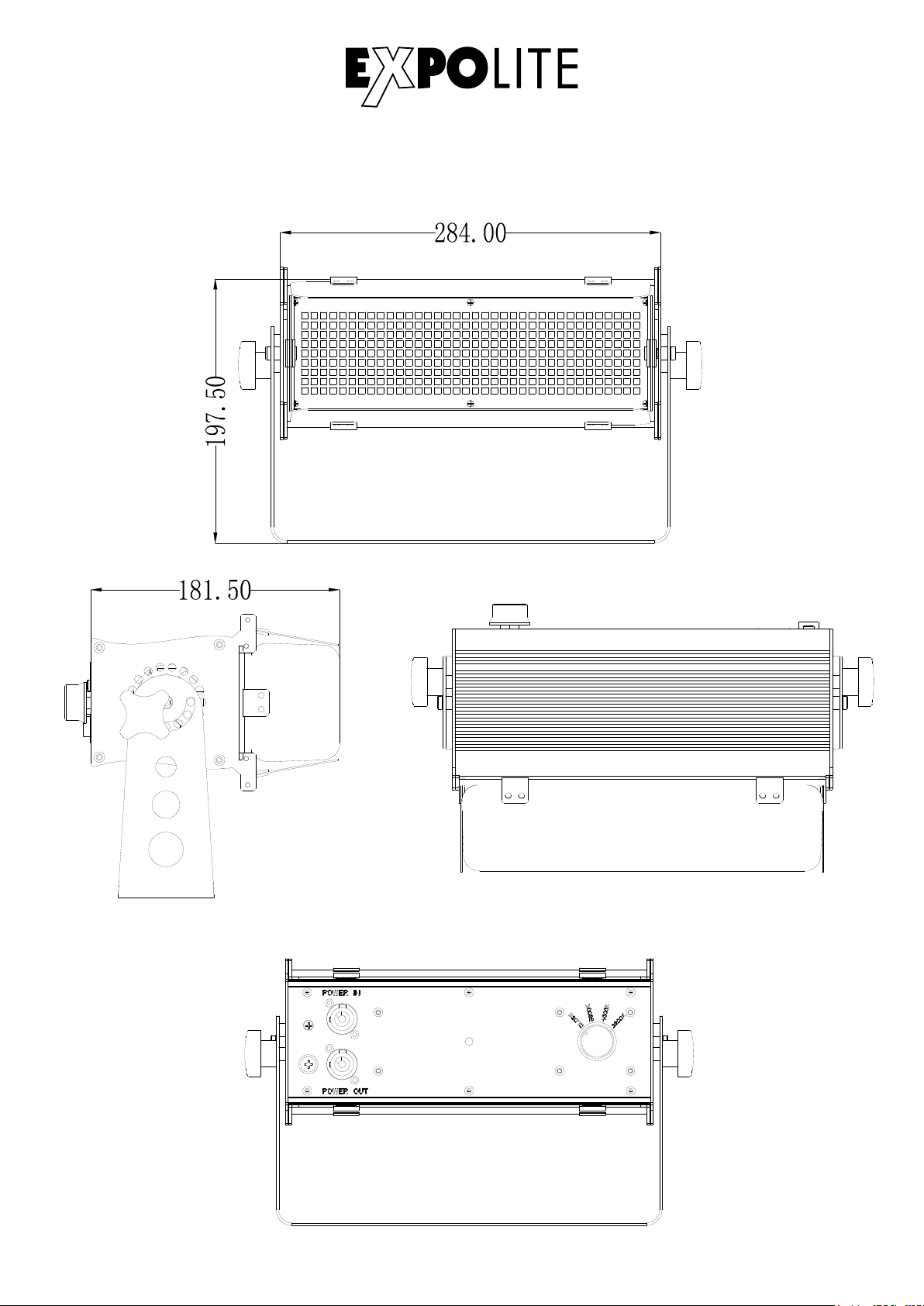

Dimensions

E-09

Installation

Mounting

Hanging

The ﬁxture can be mounted in a hanging position using the mounting bracket. Fixture must be safe

mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling.

Standing

The ﬁxture can be mounted in an upright or sitting position. An appropriate attachment (e.g.

ﬂoorstand) is necessary. A safe and suﬃcient anti-slip ground must be ensured!

NOTE

The LED module can be operated in any position.

E-10
