Expolite FLS Power Manuel utilisateur

FLS Power

Art.Nr.: led26500

Bedienungsanleitung

Bedienungsanleitung bitte aufbewahren

Keep this Manual for later queries

Änderungen sind ohne Ankündigung möglich.

Changes are possible without prior notice.

Rev. 2018-36-32

User Manual

Eigenschaften

Bedienelemente

Steuerung

Speciﬁcations

Control

FOCON SHOWTECHNIC

Vertriebsgesellschaft mbH

Teichweg 4+6

D-49504 Lotte/Wersen

Telefon: ++49 (0) 541-77095-0

Fax: ++49 (0) 541-77095-27

[email protected]

www.focon-showtechnic.com

Die beiliegenden Bedienhinweise für Expolite

Geräte sind Bestandteil dieser Bedienungs-

anleitung. Lesen Sie diese sorgfältig, bevor

Sie das Gerät in Betrieb nehmen.

The enclosed General Information for Expolite

Units are part of these user manual. Read them

carefully before operating the device.

Inhalt - Content

Seite / Page

Lieferumfang

Technische Daten

Abmessungen

Installation

Bedienung

Steuerung mit DMX512

Delivery

Product Information

Dimensions

Installation

Operation

Using DMX512 Controller

DE D-04

ENG

D-05

D-06

D-07

D-08

D-12

E-14

E-15

E-16

E-17

E-18

E-22

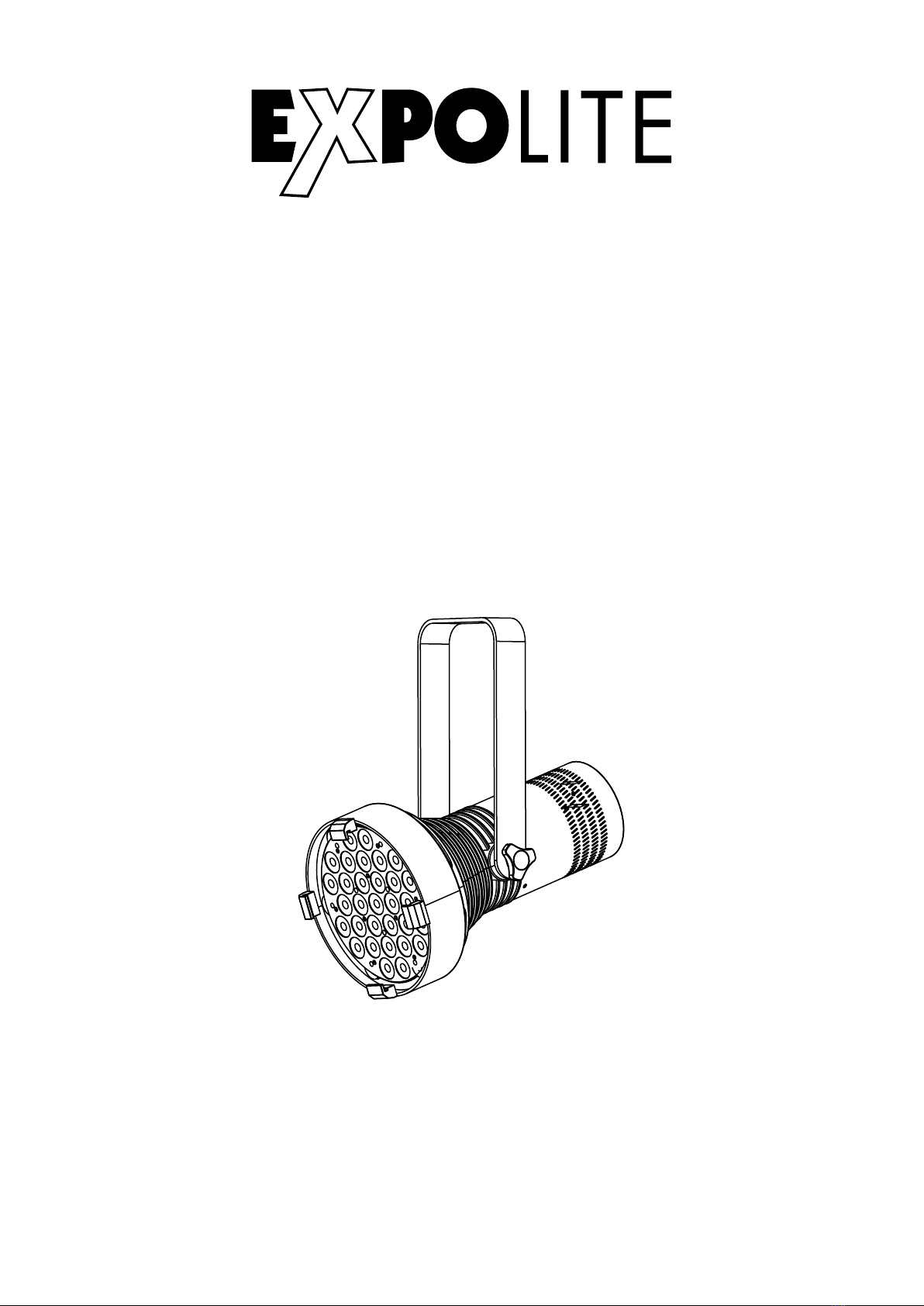

Lieferumfang

- Expolite FLS Power

Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der

Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend

an Ihren Vertriebspartner.

- Anschlusskabel für Spannungsversorgung

- Bedienhinweise für Expolite Geräte

- Bedienungsanleitung

D-04

Technische Daten

Spannungsversorgung

Maximale Leistungsaufnahme

Gewicht

Betriebstemperatur

Abmessungen

Luftfeuchtigkeit

Schutzklasse

Gehäuse

LEDs

Abstrahlwinkel

Steuerung

DMX-Kanäle

Anschlüsse

100V - 240V AC 50/60Hz

350W

234 x 234 x 495mm

6,4kg

Power In/Out | DMX In/Out

-20°C - 45°C

< 98%

IP 20

Aluminiumdruckguss Gehäuse

31x 10W CW/WW*

20°

Stand-Alone / DMX512

2 - 5 (2/3/4/5)

D-05

* Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%

lux(CW)

lux(WW)

lux(CW+WW)

66450

43480

110100

17220

10740

27560

7879

4986

12180

4423

2718

6957

2845

1754

4485

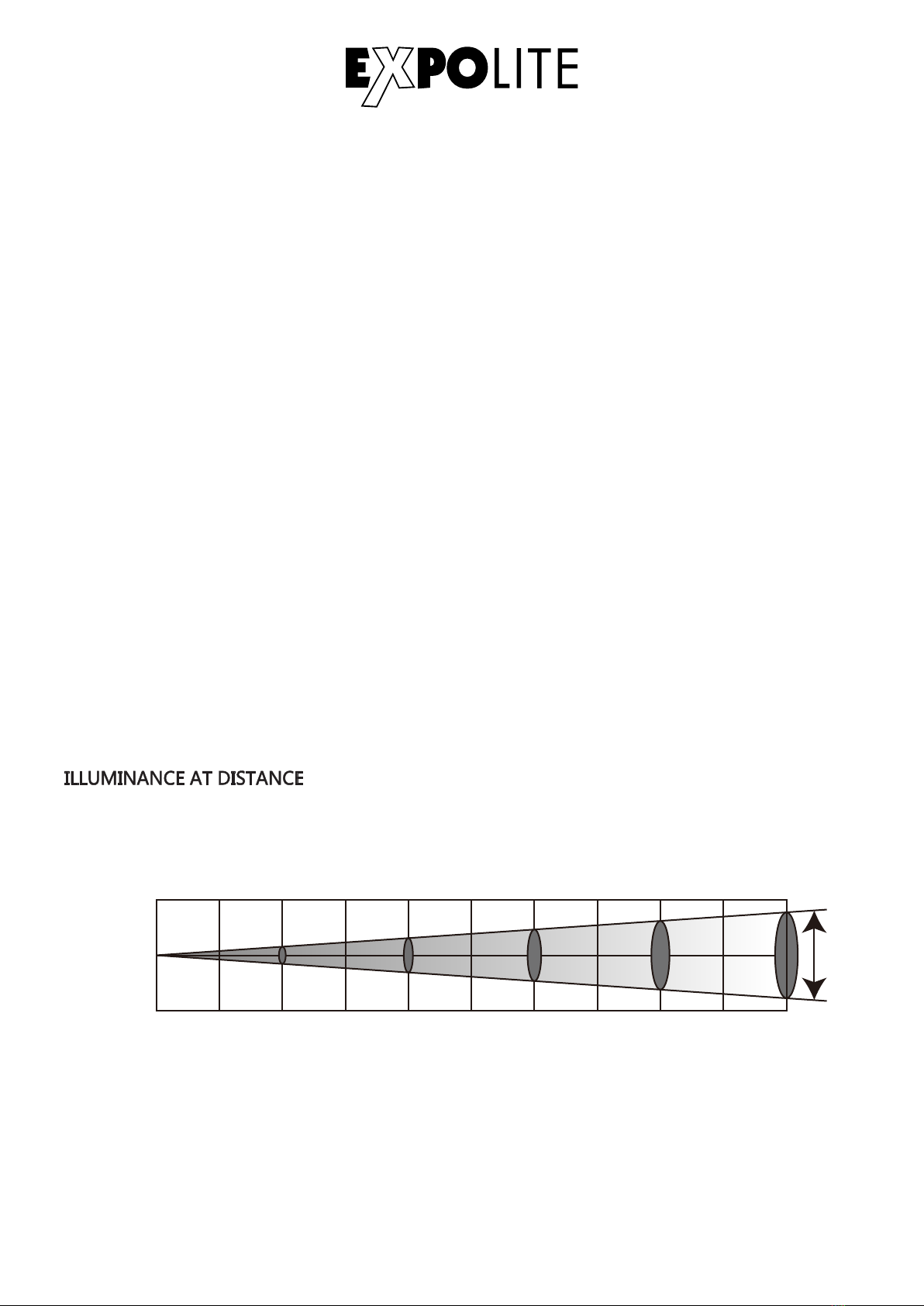

Beam opening

Ø 0

Distance(m)

Diameter(m)

Ø 0.28

Ø 0.56

Ø 0.84

Ø 1.12

Ø 1.14

20°

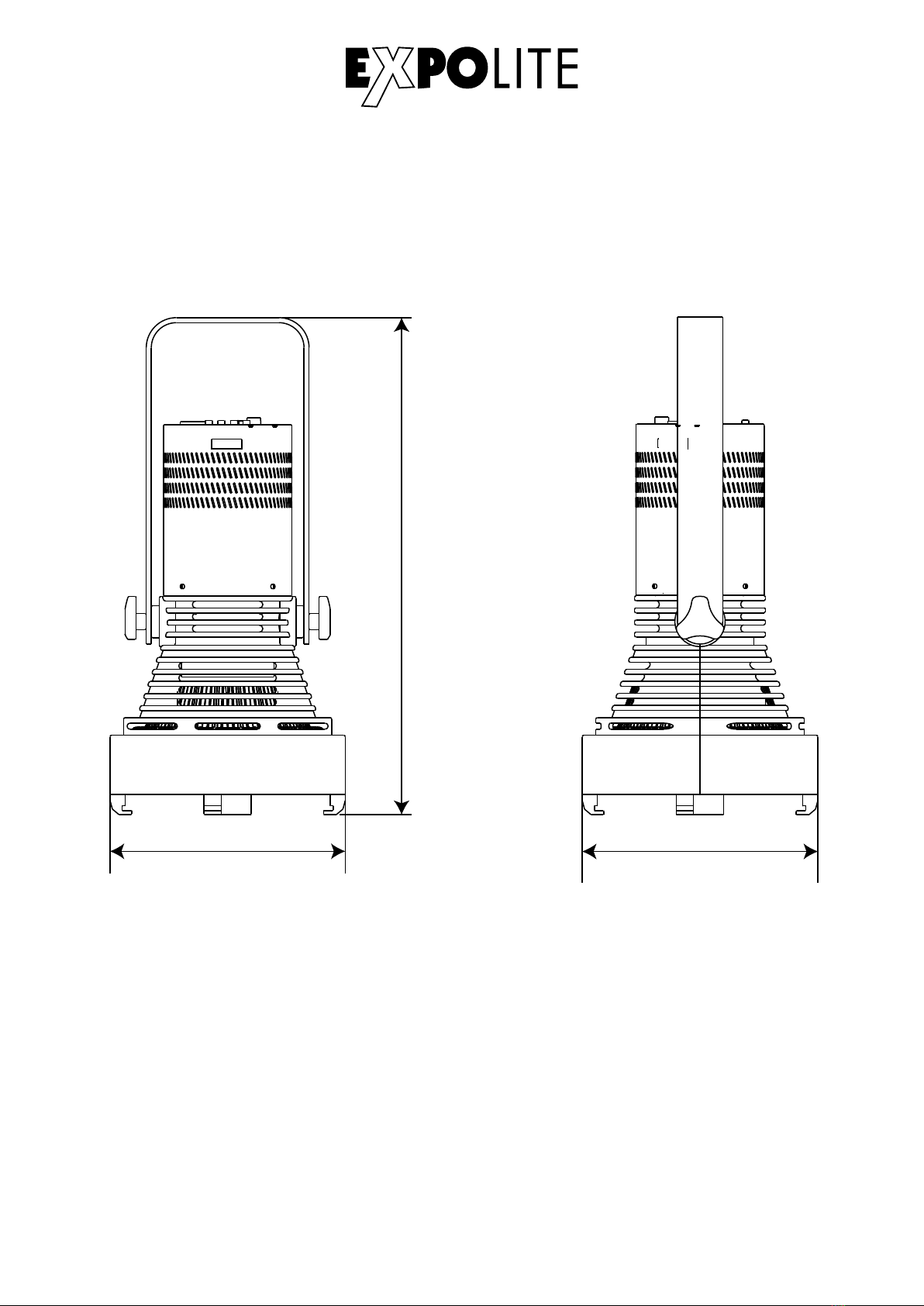

Abmessungen

D-06

494.5mm

234mm 234mm

Installation

Montage

Hängend

Das Gerät kann in jeder beliebigen Position verwendet werden. An dem

Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen

sicher montiert werden können. Geräte müssen entsprechend der jeweils

gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen

herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties

angebracht.

HINWEIS

Das LED Modul kann in jeder beliebigen Lage betrieben werden.

DMX512

CONTROLLER

............

DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1

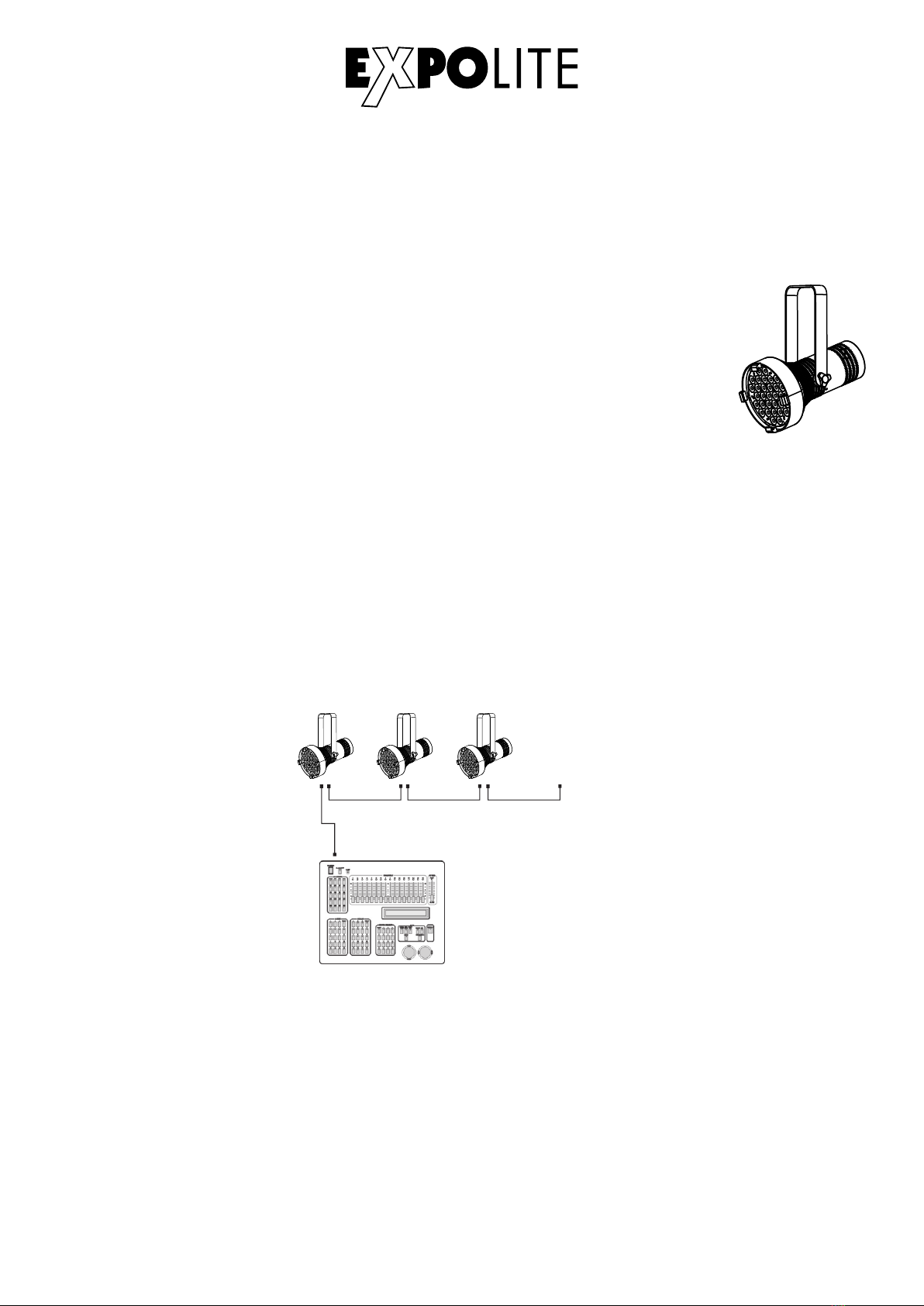

DMX-Verbindung

Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.

Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.

D-07

Bedienung

PERSON HSIC

STAT COLO STAT CW

HSIC

MENU - Taste:

ENTER-Taste:

UP-Taste:

DOWN-Taste

ENTER UP DOWN

Eine Menüebene aufwärts

In gewähltes Menü springen; Eingabe bestätigen

Aufwärts blättern; Wert erhöhen

Abwärts blättern; Wert verringern

Bedienelemente am Gerät

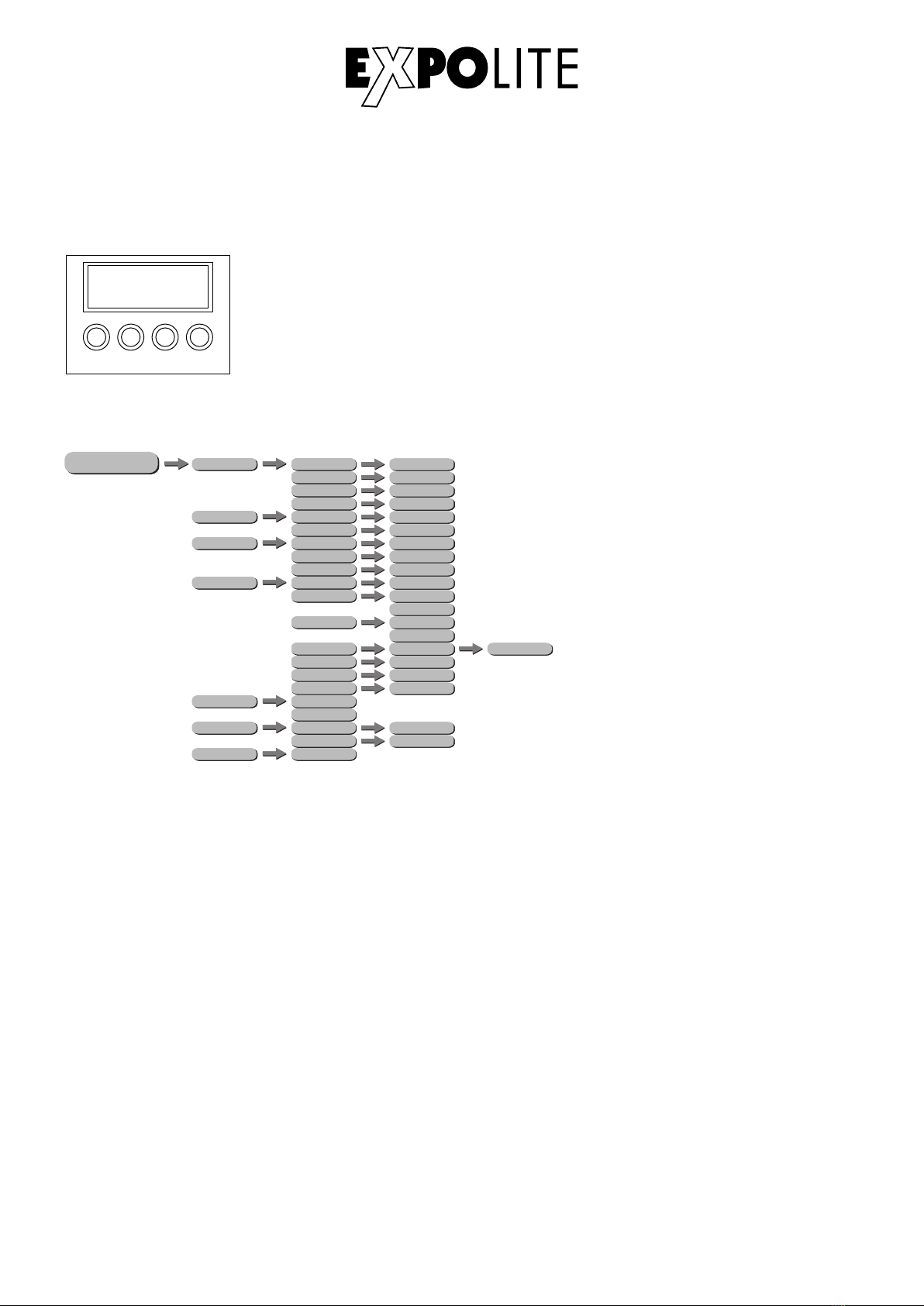

Menüstruktur

PERSON

AUTO HSIC

SPEED

0-255

STAT WW

COLOR TEMP

STAT STROB

HSIC

AUTO MODE

00-31

01-05

PERSON

INFORMATION HSIC

Software

HSIC

Hardware

HSIC

Fix times

PERSON

SETUP HSIC

ID number 1-66

HSIC

Display Led ON

OFF

HSIC

Key locks

HSIC

Max temp **** 002-120

HSIC

Dimmer CW 0-255

HSIC

Dimmer WW

HSIC

Dimmer ALL

0-255

PERSON

RUN MODE HSICDMX

HSIC

SLAVE

PERSON

DMX HSIC

Channel Mode

HSIC

Address

PERSON

RESET HSICENTER

VX.X.X.

HX.X.X.

XXXXXh XXm

2/3/4/6

1-512

D-08

DMX-Adresse einstellen

Im Menü wird im Punkt DMX, Untermenü Address die DMX-Startadresse des Gerätes eingestellt.

Diese bleibt auch bei dem Wechsel der Personality erhalten.

DMX-Kanalbelegung einstellen

Im Menü DMX wird im Untermenü Channel Mode die Belegung der DMX-Kanäle des Gerätes

festgelegt. Es stehen ein 2-, 3-, 4- und 5-Kanal Modus zur Verfügung.

Statische Farbe einstellen

Im Menü werden im Punkt STAT statische Farben für den Stand-Alone Betrieb eingestellt. Diese

werden anhand der DMX-Werteskala 0-255 für Kaltweiß (STAT CW), Warmweiß (STAT WW),

allgemeine Farbtemperatur (COLOR TEMP) sowie dem Stroboskopwert 0-31 (STAT STROB)

gemischt.

Automatikprogramme abspielen

D-09

PERSON

DMX HSIC

Address 1-512

PERSON

DMX HSIC

Channel Mode 2/3/4/6

PERSON HSIC

STAT COLO STAT CW

HSIC

0-255

STAT WW

COLOR TEMP

STAT STROB 00

00-31

PERSON

AUTO HSIC

SPEED

HSIC

AUTO MODE

00-31

01-05

Im Menü werden im Punkt AUTO, Untermenü AUTO MODE die im Gerät gespeicherten

Automatikprogramme abgespielt. Es sind fünf Automatikprogramme fest im Gerät gespeichert

(01-05).

Zusätzlich kann über das Untermenü SPEED die Geschwindigkeit der Automatikprogramme in 32

Schritten geregelt werden (00-31).

Info-Menü

Untermenü Software: zeigt die aktuell installierte Firmware des Gerätes an.

Untermenü Hardware: zeigt die verbaute Hardwareversion des Gerätes an.

Untermenü Fix times: zeigt die bisherige Betriebsdauer des Gerätes an.

PERSON

INFORMATION HSIC

Software

HSIC

Hardware

HSIC

Fix times

VX.X.X.

HX.X.X.

XXXXXh XXm

Verschiedene Einstellungen

PERSON

SETUP HSIC

ID number 1-66

HSIC

Display Led ON

OFF

HSIC

Key locks

HSIC

Max temp **** 002-120

HSIC

Dimmer CW 0-255

HSIC

Dimmer WW

HSIC

Dimmer ALL

0-255

Das Passwort lautet: DOWN - UP - DOWN - UP - ENTER

ID number: hier kann die ID des Gerätes eingestellt werden.

Display Led: stellt ein, ob die Displaybeleuchtung generell aktiv ist (ON), oder sich nach zehn

Sekunden automatisch abschaltet (OFF).

Key locks: in diesem Menü wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de-

aktiviert. Wenn Key locks auf ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils

30 Sekunden nach der letzten Eingabe erneut gesperrt. Für Änderungen im Menü muss dann das

Passwort DOWN - UP - DOWN - UP - ENTER eingegeben werden.

Max temp: bietet die Möglichkeit die maximal zulässige Temperatur der LED-Einheit einzustellen,

bevor das Gerät automatisch die Helligkeit reduziert.

Hinweis:

Eine zu hohe zulässige Temperatur kann die Lebensdauer der LED-Einheit verringern!

Dimmer CW/WW/ALL: hier kann die maximale Helligkeit für den DMX Wert 255 für Kaltweiß

(Dimmer CW), Warmweiß (Dimmer WW) oder beide Werte (Dimmer ALL) eingestellt werden.

D-10
