Eurocave Modulo-X Manuel utilisateur

3400 max.

Modulo-X

Non fourni/Not provided Fourni/Provided

Le choix des chevilles et vis de fixation est à discrétion du monteur en fonction du type

de matériau dans lequel sera fixé l'ensemble.

The choice of pegs and securing screws is at the discretion of the installer according to the type

of material the unit will be fastened to.

2850 max.

Lazer

42.5 13-18

Recommandé

Recommended

FIXATION PLAFOND

CEILING FIXATION

FIXATION MUR

WALL MOUNTING

270

440

750

440

750

270

300

Gabarit de montage

des accessoires

Accessories mounting template

1/17

30 Kg Max.

PZ2

300 Kg Max. 30 Kg Max.

300 Kg Max.

CHRONOLOGIE DE MONTAGE CONSEILLEE

ORDER OF ASSEMBLY RECOMMENDED

1.ASSEMBLAGE MONTANT PIED ET MONTANT TELESCOPIQUE (p. 6)

1.ASSEMBLING TELESCOPIC POST & BASE POST (p. 6)

2.ASSEMBLAGEAU SOL MONTANT COMPLET (p. 7)

2.ASSEMBLING FULL POST TO THE FLOOR (p. 7)

3.POSITION DES PERCAGES DE FIXATION (p. 8)

3.POSITION OF ATTACHING HOLES (p. 8)

4.MISE EN PLACE MONTANT (p. 9)

4.INSTALLING THE POST (p. 9)

6.MISE A NIVEAUVERTICAL ET HORIZONTAL (p. 11)

6.VERTICAL AND HORIZONTAL LEVELLING (p.11)

7.VERROUILLAGE ET MISE EN PRESSION MONTANT TELESCOPIQUE (p. 11)

7.LOCKING AND PRESSURISING TELESCOPIC POST (p.11)

5.MISE EN PLACETRAVERSES BASSES (p.11)

5.INSTALLING THE BOTTOM RAILS (p. 11)

8.VERROUILLAGE CONTRE-ECROU (p. 11)

8.LOCKING THE LOCKNUT (p.11)

2/17

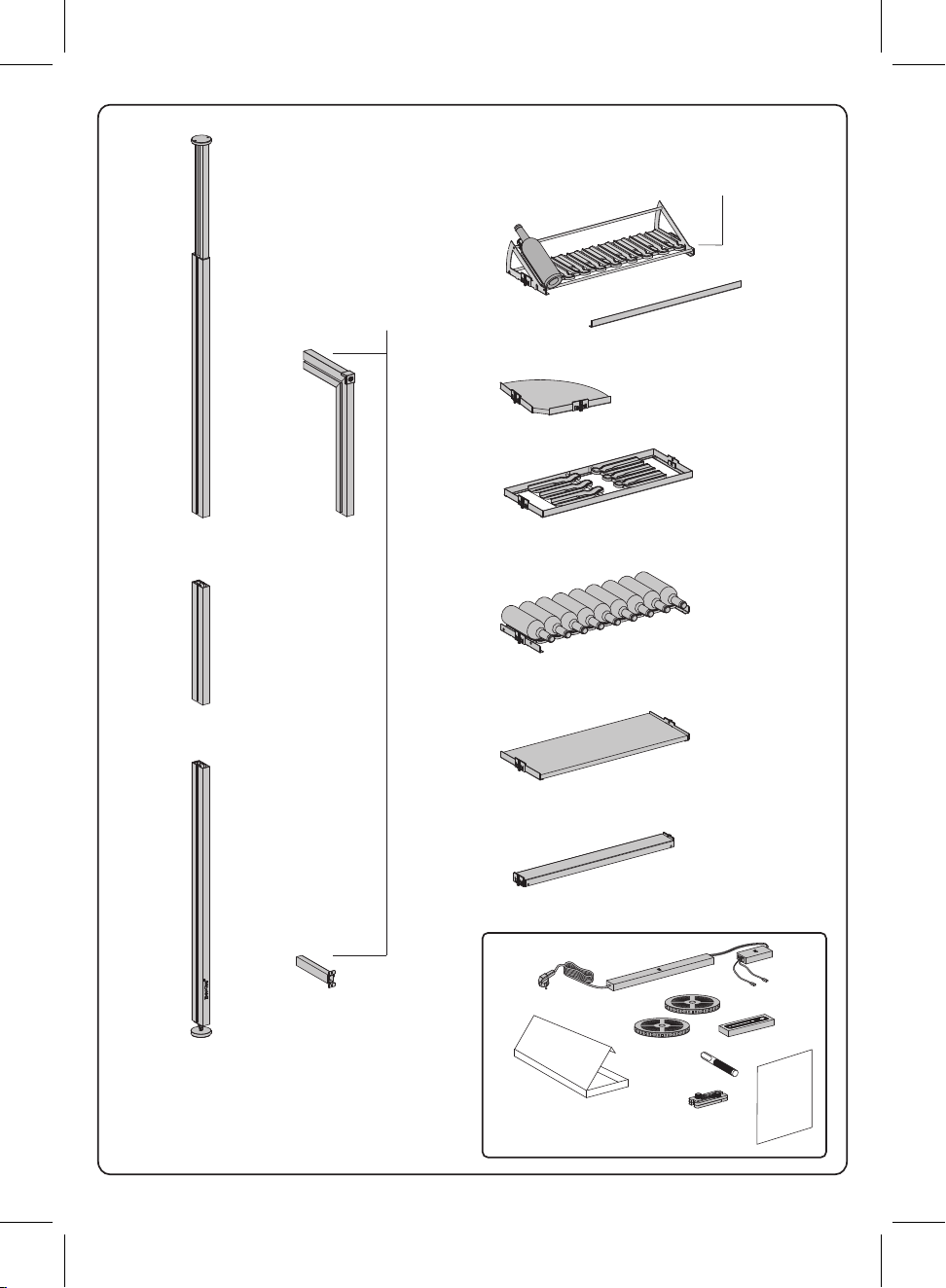

MX-600-ANGLE

MX-1100-TELESC

MX-500 & MX-1100

MX-500-PIED & MX-1100-PIED

MX-PRES-440 & MX-PRES-750

MX-ANGLE90

ID-PLATES-440 & ID-PLATES-750 (Option)

MX-PARAL-440 & MX-PARAL-750

MX-PERP-440 & MX-PERP-750

MX-PLATE-440 & MX-PLATE-750

MX-T440 & MX-T750

ACCESSOIRES/ACCESORIES

NOTICE

MANUAL

REFERENCES SOUS-ENSEMBLES

SUB-ASSEMBLY REFERENCES

EuroCave

3/17

MX-600-ANGLE MX-1100-TELESC

MX-500 MX-1100

MX-500-PIED MX-1100-PIED

MX-T440 MX-T750

x1 x1 x1

x1 x1 x4

x1x1 x1

x1 x1x1x1

x1 x1

x1 x1x1 x1

x1 x1x1

x2 x1

STRUCTURE

x2 x2

4/17

MX-PARAL-440 MX-PARAL-750

MX-ANGLE90

MX-PLATE-440

MX-PERP-440 MX-PERP-750

MX-PRES-440 MX-PRES-750

MX-PLATE-750

ID-PLATES-440 (Option) ID-PLATES-750 (Option)

x 10 x4

x 18

x6 x2

x 12 x 4

x 2

x18

x6 x6

x 10

ACCESSOIRES

ACCESSORIES

x4 x4

5/17

ASSEMBLAGE MONTANT PIED

ASSEMBLING BASE POST

82 mm

ASSEMBLAGE MONTANT TELESCOPIQUE

ASSEMBLING TELESCOPIC POST

NO OK

1/4

6/17

PREPARATION DES MONTANTS

PREPARING POSTS

ASSEMBLAGE AU SOL MONTANTS COMPLETS

ASSEMBLING FULL POSTS TO THE FLOOR

OK NO

7/17

POSITION DES PERCAGES DE FIXATION

POSITION OF ATTACHING HOLES

440

750

440

750

2832

2232

1732

1132

2706

2106

1606

1006

190

260

17,50

12,50

COTE D’ASSEMBLAGE DU MODULE

(vue de dessus).

MODULE ASSEMBLY DIMENSIONS

(view from above).

CAS PARTICULIER

D'UN MODULE D'ANGLE

SPECIAL CASE OF

A CORNER MODULE

p. 10

p. 15

8/17

Mur / Wall Plafond / Ceiling

VIDEOS

MISE EN PLACE MONTANT SOL-MUR

INSTALLING FLOOR-WALL POST

MISE EN PLACE MONTANT SOL-PLAFOND

INSTALLING FLOOR-CEILING POST

9/17

Plafond / CeilingMur / Wall

VIDEO VIDEO

FIXATION DES SUPPORTS D'ACCESSOIRES

FASTENING THE ACCESSSORY SUPPORTS

10/17

VIDEO
