EUFAB 16408 Manuel utilisateur

Art.-Nr. 16408

Fahrradwandhalter

DE GB FR NL I

EAL GmbH • Otto-Hausmann-Ring 107 • 42115 Wuppertal

Übersicht

•Bestimmungsgemäßer Gebrauch

•Lieferumfang • Spezifikationen

•Bedienungsanleitung

•Wartung

•Hinweise zum

Umweltschutz

•Kontaktinformationen

WARNUNG

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig

durch und beachten Sie alle Sicherheitshinweise!

Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese

Anleitung zum späteren Nachschlagen auf!

Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder

Ihrem Eigentum führen!

Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf

Unversehrtheit und Vollständigkeit!

Bestimmungsgemäßer Gebrauch

Der Fahrradwandhalter ist als Halterung für ein Fahrrad an der Wand bestimmt.

Bei Nichtbenutzung wird der Rahmenhalter platzsparend nach unten geklappt.

Lieferumfang

Stückliste

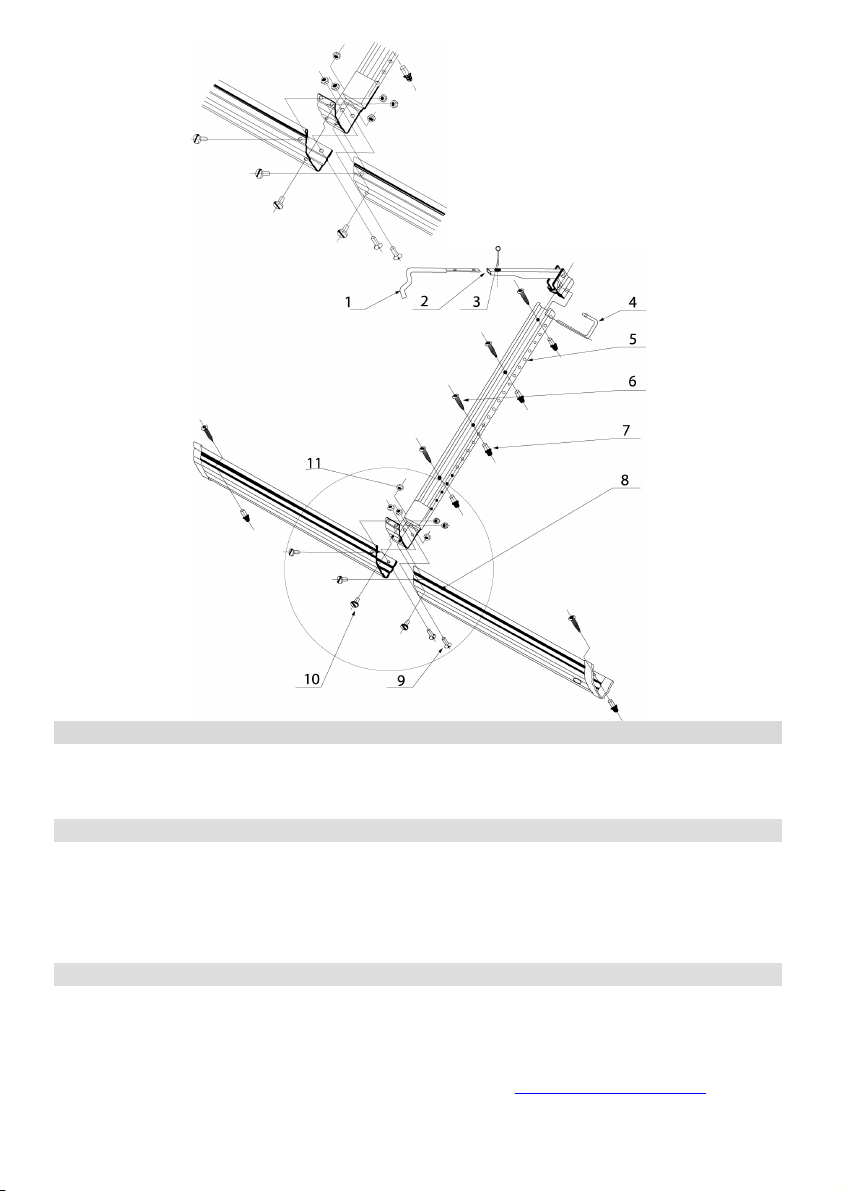

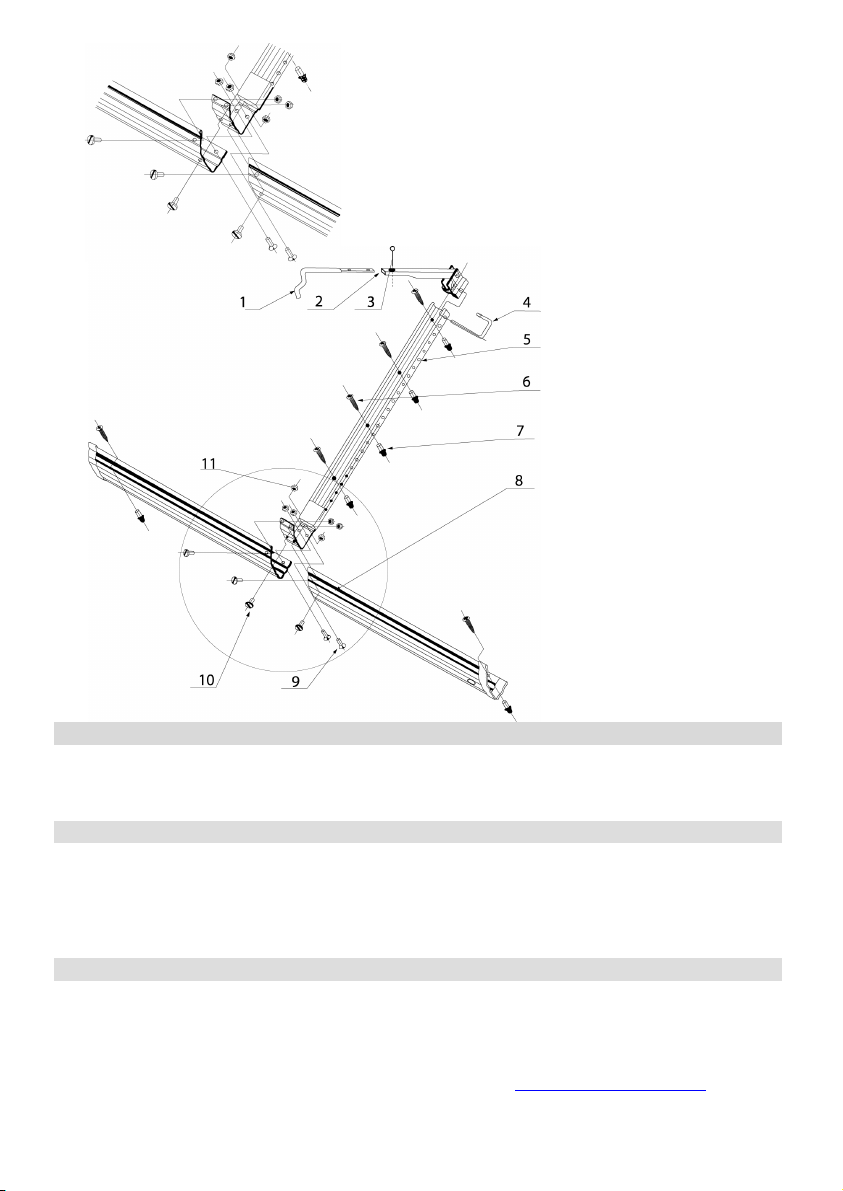

Pos.1 1x

Pos.2 1x

Pos.3 1x

Pos.4 1x

Pos.5 1x

Pos.6 6x

Pos.7 6x

Pos.8 2x

Pos.9 2x

Pos.10 4x

Pos.11

Fahrradrahmenhalter

Verstellschlitten

Splint 3 Ømm

Sicherungsbolzen

Vertikalschiene

Kreuzschlitz-Schraube M4 x30

Dübel

Radschiene

Senkkopfschraube M5 x12

Schraube M5 x8

Mutter M5

Spezifikationen

Max. Nutzlast: 25 kg

Gewicht: ca. 2 kg

Länge der Radschiene: ca. 1,50 m

Länge des Rahmenhalters: ca. 30-37 cm

Höhe des Wandhalters: ca. 0,96 m

Sicherheitshinweise

1. Halten Sie Kinder fern und lassen Sie Kinder dieses Gerät nicht bedienen!

2. Benutzen Sie dieses Produkt nur für die dafür vorgesehene Verwendung!

3. Manipulieren oder zerlegen Sie das Gerät nicht!

4. Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder

Ersatzteile, die in der Anleitung angegeben sind, oder deren Verwendung

durch den Hersteller empfohlen wird!

Bedienungsanleitung

-Verbinden Sie die beiden Radschienen (Pos.8) mit der Vertikalschiene (Pos.5)

mit Hilfe der Schrauben M5 x8(Pos.10) und den Muttern M5 (Pos.11) durch

die vorderen und unteren Bohrungen. Für die Befestigung durch die hinteren

Bohrungen benutzen Sie die Senkkopfschrauben M5 x12 (Pos. 9) und die

Muttern M5 (Pos.11).

-Richten Sie den Fahrradwandhalter so aus, daß die Radschienen waagerecht

und die Vertikalschiene senkrecht sind. Befestigen Sie den Fahrradhalter mit

den Dübeln (Pos. 7) und den Kreuzschlitzschrauben M4 x30 (Pos. 6) an

einer geeigneten Stelle an der Wand.

Achtung: Beschädigen Sie beim Bohren der Dübellöcher keine in der Wand

verlegten Leitungen.

-Setzen Sie den Verstellschlitten (Pos.2) von oben in die Vertikalschiene ein,

dabei muß sich das Langloch für den Sicherungsbolzen (Pos.4) auf der

rechten Seite befinden.

-Stellen Sie den Verstellschlitten auf eine für Ihr Fahrrad geeignete Höhe ein

und führen Sie den Sicherungsbolzen durch beide Blechwangen der

Vertikalschiene und durch das Langloch des Vertikalschlittens hindurch.

-Drücken Sie den Sicherungsbolzen nach unten – der Verstellschlitten ist jetzt

gesichert.

-Setzen Sie den Fahrradrahmenhalter (Pos.1) in den Verstellschlitten ein und

sichern Sie ihn mit dem Splint (Pos.3).

-Klappen Sie den Rahmenhalter nach oben.

-Setzen Sie das Fahrrad mit den Rädern in die Radschienen, das zur Wand

stehende Pedal muß nach oben zeigen.

-Legen Sie den Fahrradrahmenhalter über den Rahmen – das Fahrrad ist jetzt

gesichert.

Wartung

Reinigen Sie den Fahrrad-Wandhalter nur mit einem weichen, trockenen Tuch

und benutzen Sie keine scharfen Reinigungs- oder Lösemittel.

Kontrollieren Sie die Schrauben der Wandhalterung auf festen Sitz.

Hinweise zum Umweltschutz

Entsorgen Sie dieses Gerät über die Wertstofftonne oder die

öffentlichen/kommunalen Sammelstellen.

Die Materialien sind recycelbar. Durch Recycling, stoffliche Verwertung oder

andere Formen der Wiederverwendung von Altgeräten leisten Sie einen

wichtigen Beitrag zum Schutz unserer Umwelt!

Kontaktinformationen

EAL GmbH

Otto-Hausmann-Ring 107

42115 Wuppertal

Deutschland

Telefon: +49 (0)202 42 92 83 0

Telefax:+49 (0)202 42 92 83 160

E-Mail: info@eal-vertrieb.com

Internet: www.eal-vertrieb.com

GB Item number 16408

Bicycle wall mount

Overview

Intended purpose

Scope of delivery

Specifications

Operating instructions

Maintenance

Notes for environmental protection

Contact information

WARNING

Read the operating instructions through carefully prior to initial use

and observe all of the safety notes!

Store the original packaging, the receipt and these instructions so

that they may be consulted at a later date!

Not observing such may lead to personal injury, damages to the

device or your property!

Prior to initial use check the contents of the packaging to ensure that

they are in perfect condition and complete!

Intended purpose

The bicycle wall mount is a bracket designed for mounting a bicycle to the wall.

When not in use, the frame holder can be folded down to save space.

Scope of delivery

Parts list

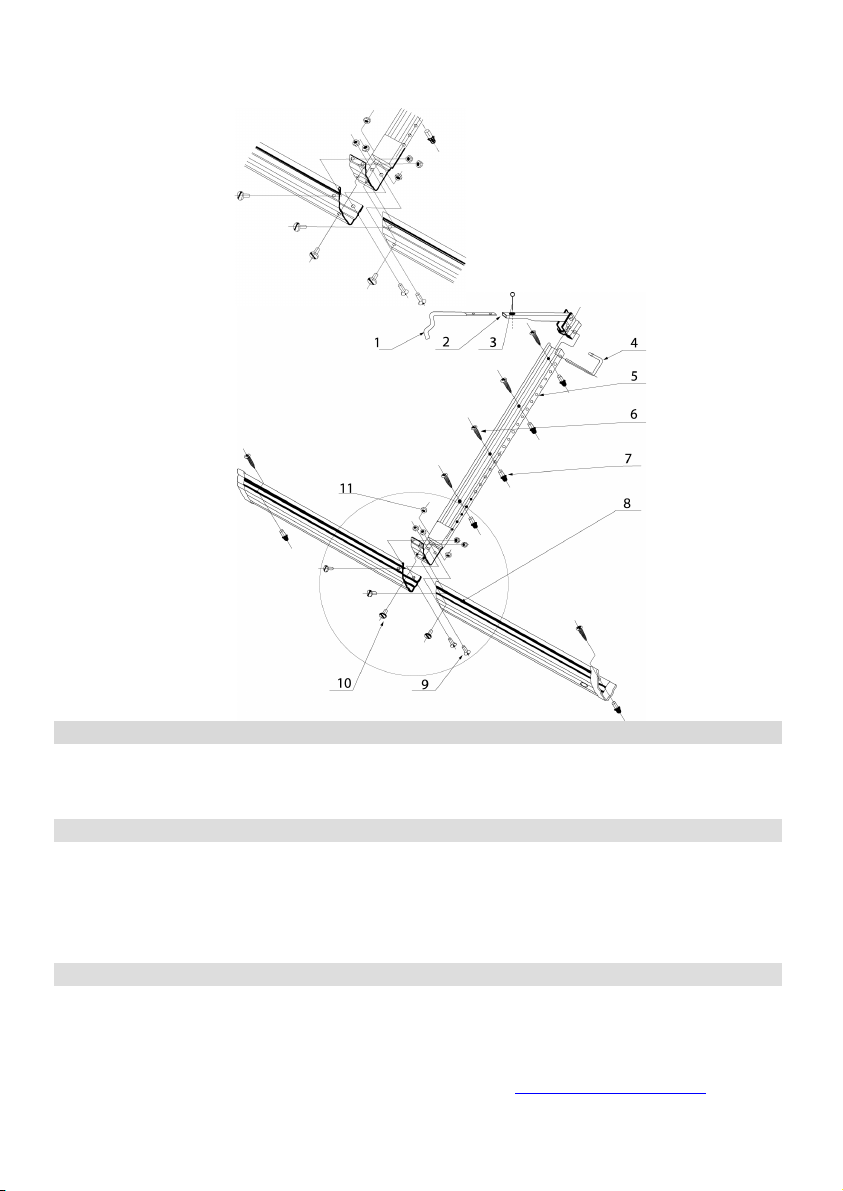

Item 1 1x

Item 2 1x

Item 3 1x

Item 4 1x

Item 5 1x

Item 6 6x

Item 7 6x

Item 8 2x

Item 9

Bicycle frame holder

Adjustment skid

Splint 3Ømm

Fastening bolt

Vertical rail

Cross-headed screw M4 x30

Dowels

Wheel rail

Countersunk screw M5 x12 2x

Item 10 Screw M5 x 8 4x

Item 11 Nut M5 6x

Specifications

Maximum payload: 25 kg

Weight: Approximately 2 kg

Length of wheel rail: Approximately 1.50 m

Length of frame holder: Approximately 30-37 cm

Height of wall mount: Approximately 0.96 m

Safety notes

1. Keep children away and do not permit children to use this device!

2. Only use this product for the intended use!

3. Do not manipulate or disassemble the device!

4. For your own safety, only use accessories or replacement parts specified in

the instructions or that the manufacturer has recommended!

Operating instructions

-Connect the two wheel rails (item 8) using the vertical rail (item 5) by putting

the screws M5 x8(item10) through the front and lower drilled holes and

securing with the nuts M5 (item 11). Use the countersunk screws M5 x12

(item 9) and the nuts M5 (item 11) through the rear drilled holes to secure.

-Align the bicycle wall mount in such away that the wheel rails are horizontal

and the vertical rail is vertical. Secure the bicycle holder with the dowels (item

7) and the cross-headed screws M4 x30 (item 6) to a suitable place on the

wall.

Caution: Do not damage any cables in the wall when drilling holes for the

dowels.

-Insert the adjustment skid (item 2) from above into the vertical rail, in doing so,

the slot for the fastening bolt (item 4) must be on the right side.

-Adjust the adjustment skid to a suitable height for your bicycle and insert the

fastening bolt through both metal plates of the vertical rail and through the slot

of the vertical skid.

-Push the fastening bolt down. The adjustable skid is now secured.

-Insert the bicycle frame holder (item 1) into the adjustable skid and secure

with the splint (item 3).

-Fold the frame holder down.

-Place the bicycle with the wheels in the wheel rails, the pedal close to the wall

must point upwards.

-Place the bicycle frame holder over the frame. The bicycle is now secured.

Maintenance

Only clean the bicycle wall mount with a soft cloth and do not use any aggressive

cleaning agents or solvents.

Check the screws of the wall mount to ensure that they are firmly seated.

Notes for environmental protection

Dispose of this device via the recycling facilities or public/community collection

points.

The materials can be recycled. By recycling, reuse of materials or other forms of

reuse of old devices, you make an important contribution to the protection of our

environment!

Contact information

EAL GmbH

Otto-Hausmann-Ring 107

42115 Wuppertal

Germany

Telephone: +49 (0)202 42 92 83 0

Fax: +49 (0)202 42 92 83 160

Email: info@eal-vertrieb.com

Internet: www.eal-vertrieb.com

FR Art. N° 16408

Support de vélo mural

Table des matières

Utilisation

Colisage

Spécificités

Mode d‘emploi

Entretien

Mise au rebu

Contact

ATTENTION

Lisez le mode d’emploi avant utilisation et respectez les consignes de

sécurité.

Gardez l’emballage d’origine, la facture / ticket de caisse ainsi que le

mode d’emploi afin de pouvoir le consulter ultérieurement.

Le non respect des consignes peut entrainer des blessures

corporels graves, des dommages sur l’objet ou à vous-même.

Avant utilisation veuillez contrôler le contenu du colis. Vérifiez que le

colis soit intact et qu’il n’y a pas de manquant.

Utilisation

Le support de vélo mural est conçu comme un support pour vélo à accrocher au

mur.

Lorsqu’il n’est pas en cours d’utilisation, le fixe-cadre se rabat vers le bas pour

économiser de l’espace.

Colisage

Liste des pièces

Pos.1 1x

Pos.2 1x

Pos.3 1x

Pos.4 1x

Pos.5 1x

Pos.6 6x

Pos.7 6x

Pos.8 2x

Pos.9 2x

Pos.10 4x

Pos.11

Support fixe-cadre

Coulissant réglable

Eclisse 3Ømm

goupille de sécurité

Rail vertical

Vis Philips M4x30

Cheville

Rail

Vis àtête fraisée M5 x12

Vis M5 x8

Ecrou M5

Spécificités

Charge maximum: 25 kg

poids: env. 2 kg

longueur du rail: env. 1,50 m

longueur du fixe-cadre: env. 30-37 cm

hauteur du support mural: env. 0,96 m

Consignes de sécurité

1. Tenez les enfants éloignés de l’objet et ne laissez pas les enfants l’utiliser !

2. Utiliser ce produit uniquement pour l’utilisation indiquée !

3. Ne pas manipuler ou démonter l‘appareil

4. Pour votre propre sécurité n’utilisez que des accessoires et pièces de

rechange, qui sont indiquées dans la notice ou qui proviennent du fabricant.

Mode d‘emploi

-Assemblez les deux rails (Pos.8) avec le rail vertical (Pos.5) àl’aide des vis

M5 x8(Pos.10) et des écrous M5 (Pos.11) à travers les trous supérieurs et

inférieurs. Pour la fixation àtravers les trous arrières, utilisez les vis àtête

fraisées M5 x12 (Pos. 9) et les écrous M5 (Pos.11).

-Placez le support mural de telle sorte àce que le rail de support et le rail

vertical soient perpendiculaires. Fixer le support de vélo mural àl’aide des

chevilles (Pos. 7) et le vis philips M4x30 (Pos. 6) à une position appropriée

au mur.

ATTENTION:

Lors du perçage des trous pour les chevilles, n’abimez pas de câbles ou conduits

qui pourraient être dans les murs.

-Placez le coulissant réglable (Pos.2) par le haut dans le rail vertical, la fente

pour la goupille de sécurité (Pos.4) doit se situer sur la droite.

-Placez le coulissant réglable à la hauteur qui convient pour votre vélo et

insérez la goupille de sécurité à travers les deux parois du rail vertical et à

travers la fente du coulissant réglable.

-Appuyez la goupille de sécurité vers le bas – le coulissant réglable est

maintenant sécurisé.

-Placez le support fixe-cadre (Pos.1) dans le coulissant réglable et sécurisez le

avec l‘éclisse (Pos.3).

-Pliez le fixe-cadre vers le haut.

-Placez le vélo avec les roues dans le rail, la pédale coté mur doit être mise

vers le haut.

-Rabattez le support fixe-cadre sur le cadre du vélo – le vélo est maintenant

sécurisé.

Entretien

Nettoyer le support de vélo mural seulement avec un chiffon doux et sec. Ne pas

utiliser de nettoyants abrasifs ou de solvants.

Controlez régulierement les vis.

Mise au rebu

Eliminer ce dispositif à travers le bac de recyclage ou de la collecte publique /

municipale.

Les matériaux sont recyclables. Par le recyclage, le recyclage des matériaux ou

d'autres formes de recyclage des appareils usagés, vous apportez une

contribution importante à la protection de notre environnement!

Contact

EAL GmbH

Otto-Hausmann-Ring 107

42115 Wuppertal

Deutschland

Telefon: +49 (0)202 42 92 83 0

Telefax:+49 (0)202 42 92 83 160

E-Mail: info@eal-vertrieb.com

Internet: www.eal-vertrieb.com

Autres manuels pour 16408

Table des matières

Langues :

Autres manuels EUFAB Support et étagère

EUFAB

EUFAB 16418 Manuel utilisateur

EUFAB

EUFAB 16414 Manuel utilisateur

EUFAB

EUFAB Poker Manuel utilisateur

EUFAB

EUFAB 16414 Manuel utilisateur

EUFAB

EUFAB 11586 Manuel utilisateur

EUFAB

EUFAB 16404 Manuel utilisateur

EUFAB

EUFAB 16418 Manuel utilisateur

EUFAB

EUFAB 16414 Manuel utilisateur

EUFAB

EUFAB 16412 Manuel utilisateur

EUFAB

EUFAB 16421 Manuel utilisateur

EUFAB

EUFAB 16412 Manuel utilisateur

EUFAB

EUFAB 11234 Manuel utilisateur

EUFAB

EUFAB 16404 Manuel utilisateur

EUFAB

EUFAB 16408 Manuel utilisateur

Manuels Support et étagère populaires d'autres marques

Salamander

Salamander Acadia AC/W/L400/WH Manuel utilisateur

Fohhn

Fohhn VAT-09 Guide de l'utilisateur

ricoo

ricoo FS0522 Manuel utilisateur

AMSOIL

AMSOIL BMK-22 Guide rapide

Kargo Master

Kargo Master 48220 Manuel utilisateur

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 Manuel utilisateur

ricoo

ricoo S1222 Manuel utilisateur

Ready-Set-Mount

Ready-Set-Mount RSMCM602 Manuel utilisateur

VidaBox

VidaBox VB MNT FFS2 Manuel utilisateur

Welch Allyn

Welch Allyn 48960 Manuel utilisateur

Arkon

Arkon CM035-ST-2 Manuel utilisateur

PROEL

PROEL PLWIN60C Manuel utilisateur

Agilent Technologies

Agilent Technologies E2609B Manuel utilisateur

Mustang

Mustang MV-ARM4 Manuel utilisateur

Mounting Solutions

Mounting Solutions WRM-320 Manuel utilisateur

Pyle

Pyle PMKSPAD1 Manuel utilisateur

ShelterIt

ShelterIt 21208 Manuel utilisateur

SPL

SPL RackPack?4 1040 Manuel utilisateur
