Austausch der Elektronik / des Klemmenmoduls am Micropilot S, FMR 53X
KA560F/00/a2/05.02
5200 9848
Ausgabe: 2
1
2
3
4
5
6
7
8
9
10
11
12
13
• Kreuzschlitzschraubendreher Größe 1
• Schlitzschraubendreher für M3 / M4
• Absteckwerkzeug für Antennenstecker (Best. Nr. 5200 7646)
• 6kant Innensteckschlüssel SW 2,5 / SW 4 / SW 5
• ggf. eine Pinzette
Reihenfolge der Demontage:
Damit sind nun Klemmenmodul und Elektronik ausgebaut,
und die Komponenten können ersetzt werden.
Der Einbau erfolgt in umgekehrter Reihenfolge.
Dabei ist besonders auf 13 Anschluss des Antennenkabels
zu achten.

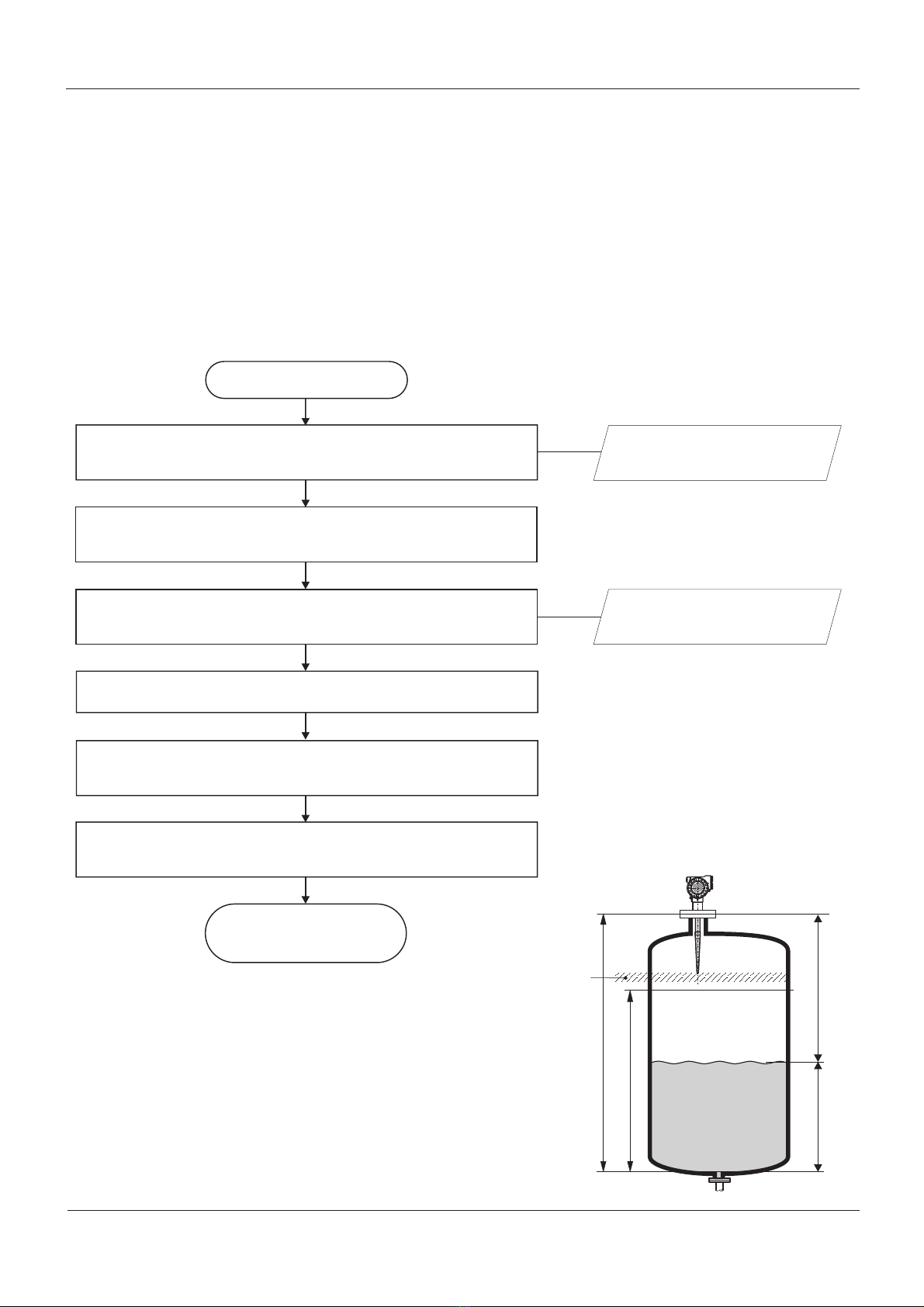

Nach dem Austausch der Elektronik ist das Gerät durch eine
Grundkalibration wieder in den Messzustand zu versetzen
(siehe umseitig).
Endress+Hauser Maulburg
Der Austausch erfordert folgende Werkzeuge:
Für den Einsatz im eichpflichtigen Verkehr ist die Verplombung des Verriegelungsschalters vorgesehen. Über diesen Schalter kann der Zugriff auf die Elektronik
verhindert und die Einstellung des Gerätes verriegelt werden. In diesem Fall muss nach dem Öffnen der Plombe (notwendig beim Austausch von Ersatzteilen)
ein Eichbeamter den Micropilot bei der Inbetriebnahme der Messung erneut abnehmen und verplomben!
Es dürfen nur identische, originale E+H-Ersatzteile eingesetzt werden.
Das Gerät darf nur von Fachpersonal repariert und gewartet werden. Dabei sind die Gerätedokumentation, die einschlägigen Normen,
die gesetzlichen Vorschriften und die Zertifikate zu beachten!
01
2
Ex i-Geräte: Die Reparatur ist so durchzuführen, dass die Spannungsfestigkeit der Ex ia Stromkreise gegen Erde erhalten bleibt.
Bei Bedarf kann eine Prüfung mit 500 Veff über 60 s durchgeführt werden.
Bei zertifizierten Geräten ist die Reparatur eines Gerätes zu dokumentieren!
Hierzu gehört die Angabe der Geräte-Seriennummer, Reparaturdatum, Art der Reparatur und ausführender Techniker.
01
2
01
2
1
6
2
7
3
4
5
11
10
9
8
12
12
ENDRESS+HAUSERENDRESS+HAUSER
ENDRESS+HAUSER
MICROPILOT FMR
ENDRESS+HAUSER
MICROPILOT FMR
IP 65
Order Code:
Ser.-No.:
Order Code:
Ser.-No.:
Messbereich
Measuring range
Messbereich
Measuring range
U 16...36 V DC
4...20 mA
U 16...36 V DC
4...20 mA
max. 20 mmax. 20 m
Made in Germany MaulburgMade in Germany Maulburg
T >70°C :
At >85°C
T >70°C :
At >85°C
Abdeckhaube
Frontplatte
Bohrung für
Plombendraht
Elektronik-
modul
Ansicht auf geöffneten
Anschlussraum
13
Absteck-
werkzeug
Mulde geschlossen
offen
Bei Änderungen am Gerät, welche die Produktstruktur (siehe Betriebsanleitung) betreffen, ist ein Änderungstypenschild (Best Nr. 5200 5627) am Gehäuse

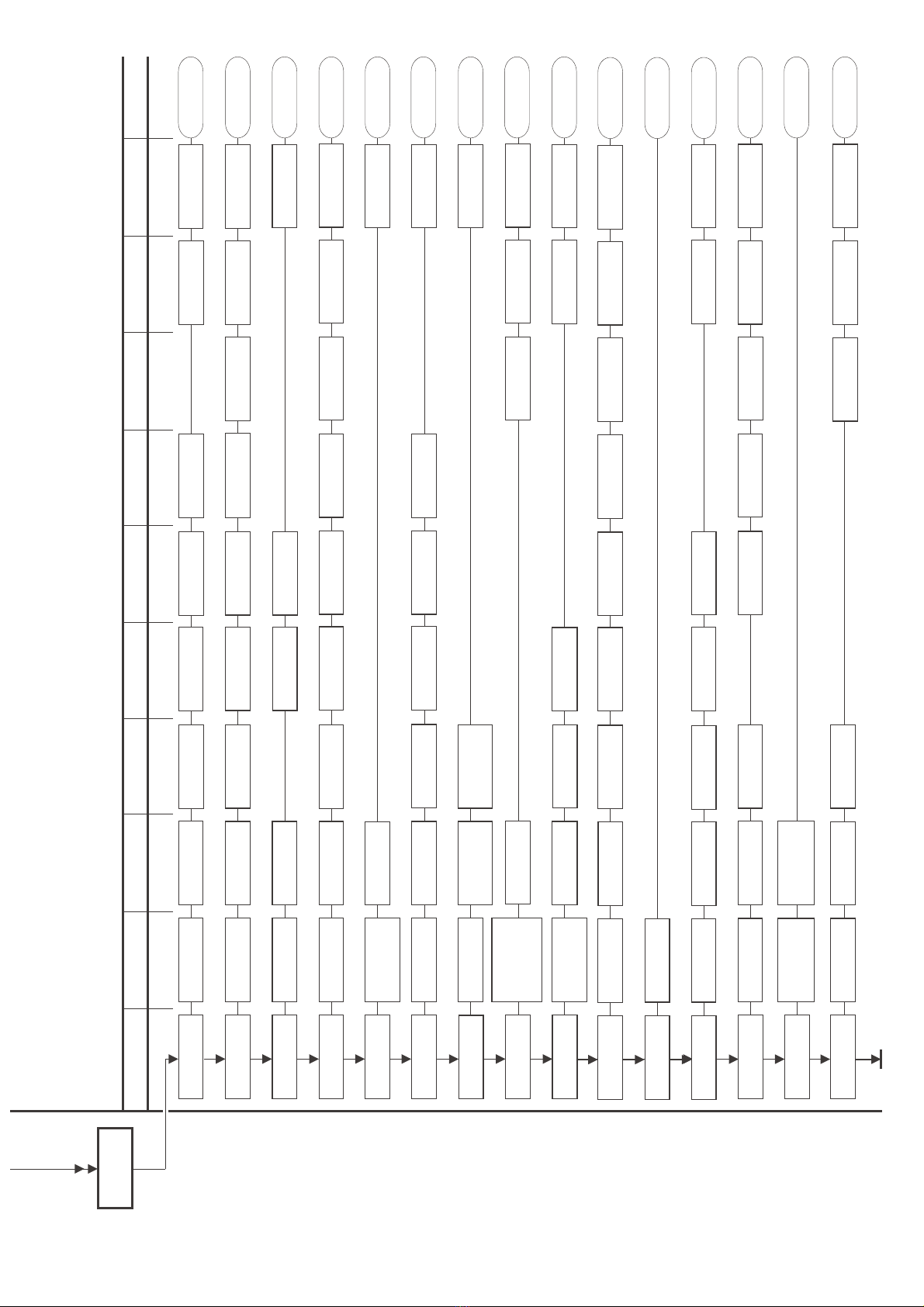

anzubringen. Zusätzlich sind in der Servicematrix in den Feldern 0D08 und 0D09 (Anzeigemodul VU 331) diese Änderung einzutragen.
Vor der Demontage ist sicherzustellen, dass die Versorgungsspannung für das Gerät abgeschaltet ist.
Deckel zum Anschlussraum abschrauben
Kabel am Klemmenmodul abklemmen
Befestigungsschrauben (2 Stück) am
Klemmenmodulabschrauben und Erdungskabel lösen
Klemmenmodul herausziehen und die Steckverbindungen auf
der Rückseite lösen
Ein neues Klemmenmodul kann jetzt eingesetzt werden.
Deckel zum Elektronikraum abschrauben (4 Umdrehungen)
Wenn vorhanden, ein Display durch Hochdrückendes Hakens
aus der Halterung lösen
Schraube der Abdeckhaube lösen und Haube abnehmen
Verriegelung an der Frontplatte öffnen ggf. Plombe entfernen
Beide Widerhaken am Modulgehäuse leicht eindrücken ...
... und Frontplatte nach vorn abziehen
Versorgungsspannung, Signalleitung und Display abstecken
Die 2 Befestigungsschrauben des Elektronikmoduls lösen
und das Elektronikmodul aus dem Gehäuse ziehen
Das Antennenkabel mittels Werkzeug abstecken
