The Epiq Radio Analyzer (ERA) is an application that controls an Epiq radio, providing the following

primary features:

Realtime view of RF spectrum

Radio frequency, sample rate, and filtering configuration

Recording of signals in the Time or frequency domain (Pro License Feature)

Playback of signal recordings

INTRODUCTION

Epiq™ ERA | User Manual Installation
Epiq Solutions Proprietary Page 7

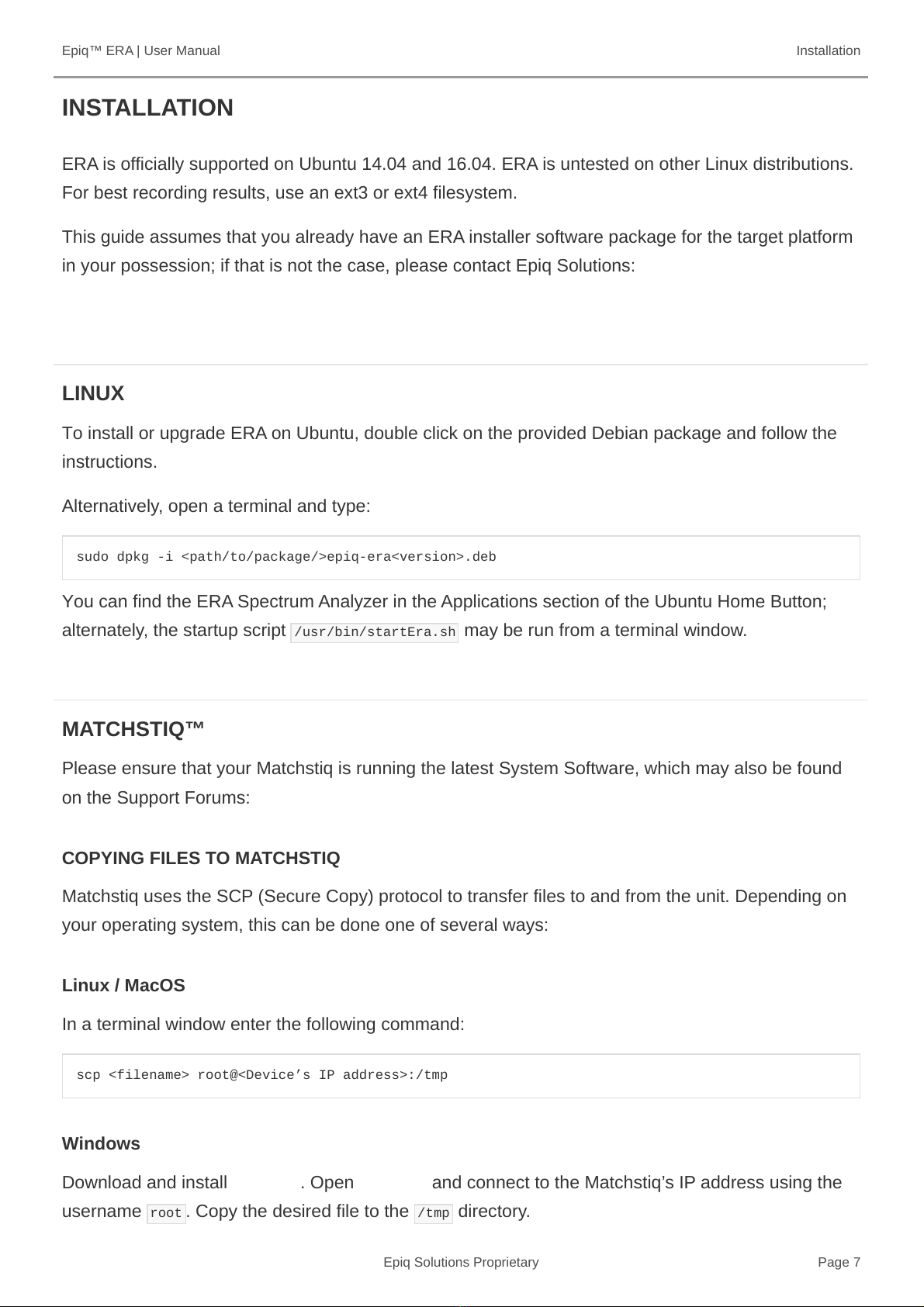

ERA is officially supported on Ubuntu 14.04 and 16.04. ERA is untested on other Linux distributions.
For best recording results, use an ext3 or ext4 filesystem.
This guide assumes that you already have an ERA installer software package for the target platform
in your possession; if that is not the case, please contact Epiq Solutions:
https://epiqsolutions.com/support/index.php
To install or upgrade ERA on Ubuntu, double click on the provided Debian package and follow the
instructions.
Alternatively, open a terminal and type:
sudo dpkg -i <path/to/package/>epiq-era<version>.deb
You can find the ERA Spectrum Analyzer in the Applications section of the Ubuntu Home Button;
alternately, the startup script  /usr/bin/startEra.sh  may be run from a terminal window.
Please ensure that your Matchstiq is running the latest System Software, which may also be found
on the Support Forums: https://epiqsolutions.com/support/index.php?f=260
Matchstiq uses the SCP (Secure Copy) protocol to transfer files to and from the unit. Depending on
your operating system, this can be done one of several ways:
In a terminal window enter the following command:
scp <filename> root@<Device’s IP address>:/tmp
Download and install WinSCP. Open WinSCP and connect to the Matchstiq’s IP address using the
username  root . Copy the desired file to the  /tmp  directory.
INSTALLATION
LINUX
MATCHSTIQ™
COPYING FILES TO MATCHSTIQ
Linux / MacOS
Windows

Epiq™ ERA | User Manual Installation
Epiq Solutions Proprietary Page 8
Matchstiq uses use the SSH (Secure Shell) protocol to provide command shell access to the unit.
Generally, the unit’s default login credentials use the username  root  with the password  root .
Depending on your operating system, a connection can be established:
In a terminal window enter the following command:
ssh root@<Device’s IP address>
Download and install PuTTY. Open PuTTY and connect to the Matchstiq’s IP address using the
username  root .
To install the ERA package, please choose one of the two below methods:
1. Transfer the install package to the Matchstiq via SCP:
scp epiq-era-<version>.ipk root@<Matchstiq’s IP address>:/tmp/
2. Connect to the Matchstiq via SSH:
ssh root@<Matchstiq’s IP address>
3. Install the Package:
dpkg -i /tmp/epiq-era-<version>.ipk
Download the Matchstiq Updater (from this post on the Epiq Solutions Support Forums)
To start the Updater, uncompress the Matchstiq Updater and run matchstiq-updater (for
Linux/MacOS) or matchstiq-update.exe (for Windows); if you’re running MacOS, you may need to
install a Java Runtime Environment (JRE) first (see http://www.oracle.com/technet-
work/java/javase/downloads/jre8-downloads-2133155.html).
LOGGING INTO A SHELL ON MATCHSTIQ
Linux / MacOS
Windows
INSTALLING ERA ON MATCHSTIQ
Using the command line
Using the Matchstiq Updater

Epiq™ ERA | User Manual Installation

Epiq Solutions Proprietary Page 9

Instructions to use the Updater to install the updated ERA can be found in the PDF

Installing_ERA_on_S10_Using_Matchstiq_Updater.pdf that can be found on the ERA forum of the Epiq

Solutions Support Forums.

Please note that when installing the Controller via Matchstiq Update, the line Command failed: Not

found isn’t a fatal error. The installation succeeded if the phrase Update completed successfully

appears at the bottom of the window. If the window contains a lot of version numbers and package

names, then the install failed; send Epiq Solutions those contents.

To use ERA, open Chrome and enter the address in the navigation bar:

http://192.168.1.100:3000

Adjustable visualization and measurement tools

Epiq™ ERA | User Manual Overview

Epiq Solutions Proprietary Page 10

Upon launching ERA, the loading screen will appear while the UI loads any user preferences and

establishes a connection to the Epiq radio.

Figure 1: ERA Connecting to Radio

Once everything is ready, the UI will begin displaying the live spectrum and the radio's configuration.

Below is a brief overview of each section in the UI:

OVERVIEW
