Enviro 50-3664 Manuel utilisateur
The Horizontal Vent Kit (50-3664) must be used in conjunction with the Q1 Co-linear Vent Kit (50-
2982) and ensure that the unit air restrictors are set to fully open as this venting kit functions best
without any restriction. See owner’s manual for more information. See Owner’s Manual for installa-
tion.
This kit is NOT compatible with the Q1 replace conguration.
The kit is directly compatible with any E series unit.
Compatible Models:
Q1 General InformatIon
Initial Installation
Step 1:
Remove the Horizontal Vent Kit from the packaging. Ensure there is no damage to the vent piping or
termination cap. If there is damage contact your dealer, distributor, or courier company before start-
ing this installation.
InstallatIon:
IMPORTANT: If the factory-built replace has no gas access hole(s) provided, an access hole of 1.5
inch (37.5 mm) or less may be drilled through the lower sides or bottom of the rebox in a proper
workmanship like manner. This access hole must be plugged with non-combustible insulation after
the gas supply line has been installed. Cutting any sheet-metal parts of the replace, in which the gas
replace insert is to be installed is prohibited. The label plate shown on the right, included with co-
linear venting adapter kit, must be permanently attached inside the cavity of the replace in a visible
location.
Note: Space must be left for gas line on left side of unit for servicing purposes
Install Information:
The ue damper must be fully blocked open or removed for installation of the unit; the smoke
shelves, shields and bafes may be removed if attached by mechanical fasteners.
The replace and replace chimney must be clean, in good working order and constructed of non-
combustible materials.
Make sure that all chimney cleanouts are tight tting and will not permit air to leak into the chimney.
Refractory, glass doors, screen rails, screen mesh and log grates can be removed from the replace
before installing the unit.
Install a sealed vent cap to prevent leakage of room air up through chimney.
The intake and the exhaust are 3” (76mm).
Ensure that the replace and chimney have been thoroughly cleaned prior to install.
50-3664 Installation
QUALIFIED INSTALLERS ONLY
Not Compatible Models:
• Q1C
• Q1CI
• Q1L
• Q1LI
• Q1G
• Q1GI
• E30L
• E30LI
• E30G
• E30GI
• E33L
• E33LI
• E33G
• E33GI
• EX32
• EX35
all Inserts General InformatIon
Step 7:
Ensure that the vent length is correct, and the venting is not crimped or overstretched.
Step 2:
Determine the best location on the exterior wall of the chimney for the vent terminal. Use Figure 3 as
reference for the maximal and minimal vertical venting run.
1 OF 1
SHEET
Part Description
FINISH
SCALE- NOT TO SCALE
HEAT TREATMENT
Sherwood Industries Ltd.
MATERIAL
UNLESS OTHERWISE SPECIFIED
+/- .002
Hole Pos.
+/- .5
Angles
+/- .005
General
DIMENSIONS APPLY AFTER PLATING OR
HEAT TREATMENT
THREADS EXTERNAL CL 2A INTERNAL CL 2B
TOLERANCE
ALL DIMENSIONS IN INCHES
+/- .001
Hole Size
APPROVAL
CHECKED BY
DRAWN BY
THIS DRAWING IS THE PROPERTY OF SHERWOOD INDUSTRIES LTD. AND MAY NOT BE COPIED, REPRODUCED, OR OTHERWISE DISCLOSED WITHOUT THE PRIOR APPROVAL OF SHERWOOD INDUSTRIES LTD.
10/4/2018 REV
Roughly 6-3/4”
Roughly
5-3/4”
NOTE: Holes are
orientated at a 40
degree angle
Roughly 5”
3” Dia.
4” Dia.
Exterior View
1 OF 1
SHEET
Part Description
FINISH
SCALE- NOT TO SCALE
HEAT TREATMENT
Sherwood Industries Ltd.
MATERIAL
UNLESS OTHERWISE SPECIFIED
+/- .002
Hole Pos.
+/- .5
Angles
+/- .005
General
DIMENSIONS APPLY AFTER PLATING OR
HEAT TREATMENT
THREADS EXTERNAL CL 2A INTERNAL CL 2B
TOLERANCE
ALL DIMENSIONS IN INCHES
+/- .001
Hole Size
APPROVAL
CHECKED BY
DRAWN BY
THIS DRAWING IS THE PROPERTY OF SHERWOOD INDUSTRIES LTD. AND MAY NOT BE COPIED, REPRODUCED, OR OTHERWISE DISCLOSED WITHOUT THE PRIOR APPROVAL OF SHERWOOD INDUSTRIES LTD.
10/4/2018
REV
Exhaust
Intake
Step 4:
Prebend the intake and exhaust venting, do NOT ex-
ceed 90 degrees. After the elbow, stretch the venting
to the desired vertical height.
Step 5:
Attach the venting to the wall terminal using the sup-
plied hose clamps. Note the exhaust inlet is the inlet
with the reducer as seen in the Figure 2.
Step 6:
Feed the stretched venting into the exterior hole and
down the chimney. This kit can be used from 3’-7’, trim
any excess vent as needed. Mount the wall terminal to
the chimney with screws. Seal as per local codes and
regulations.
Figure 1: Cut-out size
Figure 2: Top View
Initial Installation
QUALIFIED INSTALLERS ONLY
Step 3:
Proceed to core or drill a hole at the predetermined height. Figure 1 provides dimensions for the re-
quired cut-out.
*Min. 3’
**Max. 7’
*Minimum vertical height is mea-
sured from the top of the unit to
the intake collar center line
** Maximum vertical height is
measured from the top of the
unit to the exhaust collar center
line. 5’ maximum for Q1 installs.
Note: The intake
collar is closer to
the rear of the
replace for the
Q1.
C-15600
Initial Installation
QUALIFIED INSTALLERS ONLY

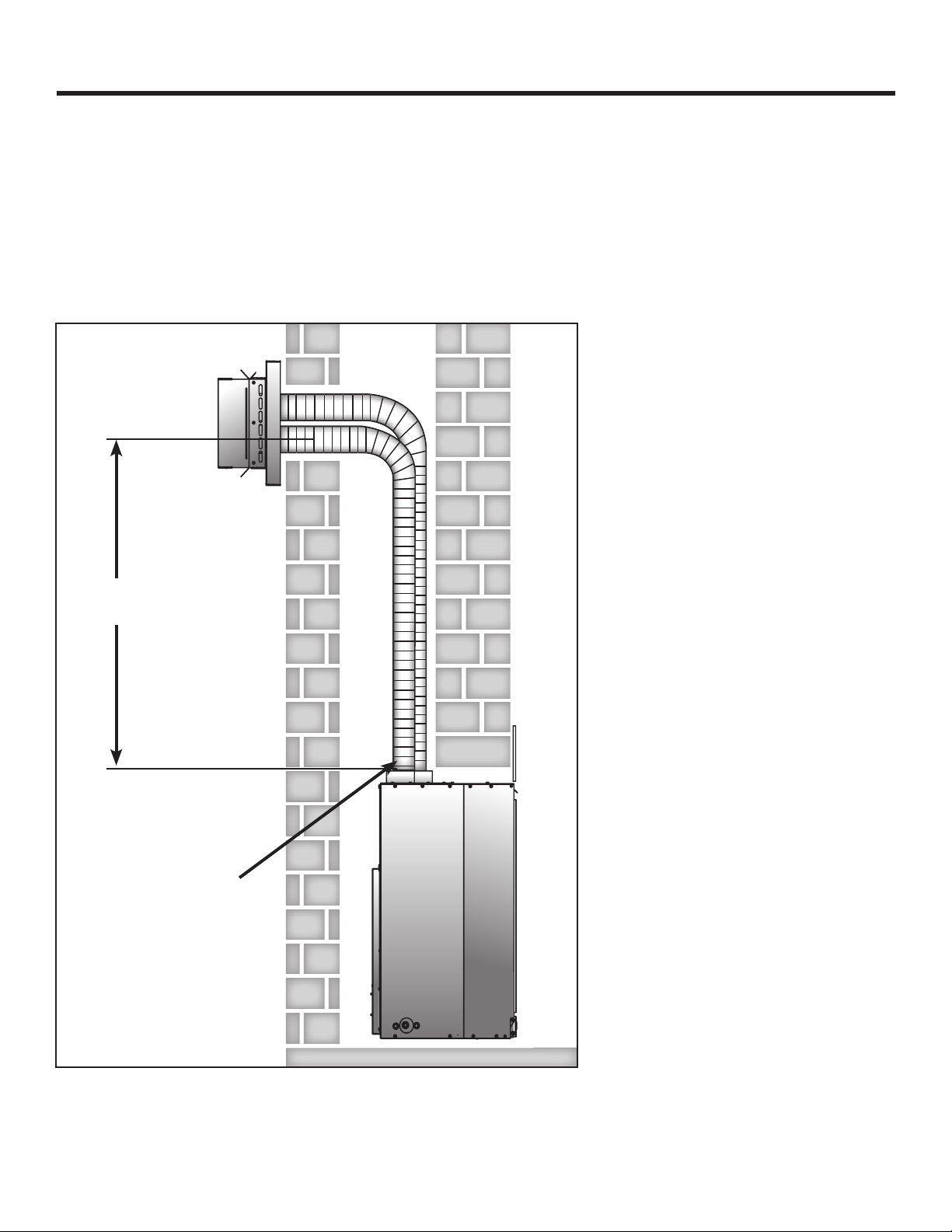

Figure 3: Venting Minimum and Maximum
Step 8:
Attach the venting to the top of the replace using 3 screws per vent. Making sure the intake is on
the intake collar. The intake collar is on the left side of the replace for the Q1 and is indicated on the
ue collar of the E series units by the “IN”.
Step 9:
Proceed with regular installation for the given model as shown in the owner’s manual.
Modèles compatibles:
Q1L
Q1LI
Q1G
Q1GI
InformatIons Générales
Installation Initiale
InstallatIon de foyer àcombustIble solIde:
IMPORTANT: Si le foyer d’usine n’a pas de trou d’accès au gaz, un trou d’accès de 1,5 pouce est prévu.
(37,5 mm) ou moins peut être percé à travers les côtés inférieurs ou le fond de la chambre de combustion
selon les règles de l’art. Ce trou d’accès doit être bouché avec un isolant non combustible après l’installation de
la conduite d’alimentation en gaz. Il est interdit de couper des parties en tôle du foyer dans lesquelles l’insert
de cheminée à gaz doit être installé. La plaque d’identication illustrée à droite, fournie avec le kit d’adaptateur
de ventilation colinéaire, doit être xée de manière permanente à l’intérieur de la cavité du foyer, dans un
endroit visible.
Remarque: L’espace doit être laissé pour la conduite de gaz sur le côté gauche de l’unité à des ns de
maintenance.
Le registre de fumée doit être complètement bloqué ouvert ou enlevé pour l’installation de l’unité;
les étagères anti-fumée, les boucliers et les déecteurs peuvent être retirés s’ils sont xés à l’aide de
xations mécaniques.
Le foyer et la cheminée doivent être propres, en bon état de fonctionnement et construits avec des
matériaux non combustibles.
Assurez-vous que tous les nettoyeurs de cheminée sont bien ajustés et ne permettront pas à l’air de
s’inltrer dans la cheminée.
Les réfractaires, les portes en verre, les glissières, les grilles et les grilles peuvent être retirés du foyer
avant l’installation de l’appareil.
Installez un capuchon d’évent hermétique pour empêcher toute fuite d’air de la pièce par la chemi-
née.
L’entrée et l’échappement sont de 76 mm (3 po).
Ensure that the replace and chimney have been thouroughly cleaned prior to install.
50-3664 Installation
INSTALLATEURS QUALIFIÉS
Modèles non compatibles:
Q1C
Q1CI
• E30L
• E30LI
• E30G
• E30GI
• E33L
• E33LI
• E33G
• E33GI
• EX32
• EX35
Le kit de ventilation horizontale (50-3664) doit être utilisé conjointement avec le kit de ventilation
co-linéaire Q1 (50-2982) et vous assurer que les restricteurs d’air de l’unité sont réglés pour s’ouvrir
complètement car ce kit de ventilation fonctionne de manière optimale, sans aucune restriction. Voir
le manuel du propriétaire pour plus d’informations. Voir le manuel du propriétaire pour l’installation.
Ce kit n’est PAS compatible avec la conguration du foyer Q1.
Le kit est directement compatible avec n’importe quelle unité de la série E.
Étape 1:
Retirez le kit de ventilation horizontale de l’emballage. Assurez-vous que la tuyauterie d’évent ou le
capuchon de terminaison ne sont pas endommagés. En cas de dommage, contactez votre revendeur,
distributeur ou entreprise de messagerie avant de commencer cette installation.
toutes les InsertIons InformatIons Générales
Étape 2:
Déterminez le meilleur emplacement sur le mur extérieur de la cheminée pour le terminal de ventila-
tion. Utilisez la Figure 3 comme référence pour le cycle de ventilation verticale maximal et minimal.
Étape 3:
Procédez à l’alésage ou percez un trou à la hauteur prédéterminée. La gure 1 donne les dimensions
de la découpe requise.
1 OF 1
SHEET
Part Description
FINISH
SCALE- NOT TO SCALE
HEAT TREATMENT
Sherwood Industries Ltd.
MATERIAL
UNLESS OTHERWISE SPECIFIED
+/- .002
Hole Pos.
+/- .5
Angles
+/- .005
General
DIMENSIONS APPLY AFTER PLATING OR
HEAT TREATMENT
THREADS EXTERNAL CL 2A INTERNAL CL 2B
TOLERANCE
ALL DIMENSIONS IN INCHES
+/- .001
Hole Size
APPROVAL
CHECKED BY
DRAWN BY
THIS DRAWING IS THE PROPERTY OF SHERWOOD INDUSTRIES LTD. AND MAY NOT BE COPIED, REPRODUCED, OR OTHERWISE DISCLOSED WITHOUT THE PRIOR APPROVAL OF SHERWOOD INDUSTRIES LTD.
10/4/2018 REV
Grossièrement 6-3/4”
Grossière-
ment 5-3/4”
Remarque:
Les trous sont
orientés à un
angle de 40
degrés
Grossièrement 5”
3” Dia.
4” Dia.
Vue extérieure
1 OF 1
SHEET
Part Description
FINISH
SCALE- NOT TO SCALE
HEAT TREATMENT
Sherwood Industries Ltd.
MATERIAL
UNLESS OTHERWISE SPECIFIED
+/- .002
Hole Pos.
+/- .5
Angles
+/- .005
General
DIMENSIONS APPLY AFTER PLATING OR
HEAT TREATMENT
THREADS EXTERNAL CL 2A INTERNAL CL 2B
TOLERANCE
ALL DIMENSIONS IN INCHES
+/- .001
Hole Size
APPROVAL
CHECKED BY
DRAWN BY
THIS DRAWING IS THE PROPERTY OF SHERWOOD INDUSTRIES LTD. AND MAY NOT BE COPIED, REPRODUCED, OR OTHERWISE DISCLOSED WITHOUT THE PRIOR APPROVAL OF SHERWOOD INDUSTRIES LTD.
10/4/2018
REV
Échappement
Admission
Étape 4:
Prébender les entrées et sorties d’air, NE PAS dépasser
90 degrés. Après le coude, étirer la ventilation à la
hauteur verticale souhaitée.
Étape 5:
Fixez la ventilation au terminal mural à l’aide des
colliers de serrage fournis. Notez que l’entrée
d’échappement est l’entrée avec le réducteur, comme
illustré à la Figure 2.
Étape 6:
Introduisez la ventilation étirée dans le trou extérieur
et dans la cheminée. Ce kit peut être utilisé de 3’-7 ’,
coupez l’évent en excès au besoin. Montez le terminal
mural sur la cheminée avec des vis. Sceller selon les
codes et règlements locaux.
Installation Initiale
INSTALLATEURS QUALIFIÉS
Figure 1: Taille de découpe
Figure 2: Vue de dessus
*Min. 3’
**Max. 7’
Étape 7:
Assurez-vous que la longueur de l’évent est correcte et que l’évent n’est pas plissé ni trop étiré.
Étape 8:
Fixez la ventilation au sommet du foyer à l’aide de 3 vis par ventilation. S’assurer que la prise est sur
le collier d’admission. Le collecteur d’admission se trouve sur le côté gauche du foyer pour le Q1 et
est indiqué sur le collet de cheminée des appareils de la série E par «IN».
Étape 9:
Procédez à l’installation régulière pour le modèle donné.
*La hauteur verticale minimale
est mesurée à partir de la ligne
centrale du collet d’admission
** La hauteur verticale maximale
est mesurée à partir de l’axe du
collet d’échappement. 5 ’maxi-
mum pour les installations Q1.
Remarque: le col-
lier d’admission
est plus proche de
l’arrière du foyer
C-15600
Installation Initiale
INSTALLATEURS QUALIFIÉS
Figure 3: Ventilation minimum et maximum
