Eneo VKC-1374-1/IR Manuel utilisateur

Montage und Betriebsanleitung

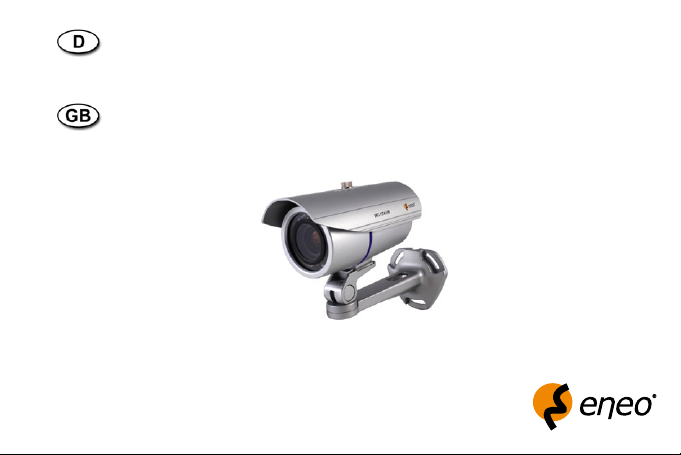

1/3” Kamera, Tag/Nacht, VKC-1374-1/IR

Installation and Operating Instructions

1/3” Camera, Day&Night, VKC-1374-1/IR

www.videor.com

www.eneo-securitiy.com

⇒

Betriebsanleitung

Installation and Operating Instructions

Mode d’emploi

Instrukcja instalacji i obsługi

Inhaltsverzeichnis

1. Sicherheitshinweise ........................................... 4

2. Allgemeine Beschreibung................................... 6

3. Installation ......................................................... 7

4. Teilebeschreibung und Funktionen ..................... 8

5. Anschluss .......................................................... 9

5.1 Anschluss an Monitor und

Spannungsversorgung ............................... 9

6. Kamera-Bedienung .......................................... 10

6.1 Kamera-Einstellung.................................. 13

6.2 MAIN MENU (Hauptmenü) – ALLGEMEIN .. 14

7. Fehlersuche ..................................................... 30

8. Technische Daten ............................................ 32

9. Maßzeichnungen.............................................. 67

Contents

1. Safety Instructions ........................................... 36

2. General Descriptions ........................................ 38

3. Installation ....................................................... 39

4. Parts Name and Functions................................ 40

5. Connection....................................................... 41

5.1 Connecting to Monitor and Power ............ 41

6. Operating Camera ............................................ 42

6.1 Camera Adjustment ................................. 45

6.2 MAIN MENU – GENERAL........................... 46

7. Troubleshooting................................................ 61

8. Speciﬁcations................................................... 63

9. Dimensional Drawings ..................................... 67

1. Sicherheitshinweise

• Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die

Betriebsanleitung.

• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.

• Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, Wasser kann die Geräte dauerhaft

schädigen. Sollte dennoch Feuchtigkeit eingedrungen sein, die Kameras nie unter diesen Bedingungen

einschalten, sondern zur Überprüfung an eine autorisierte Fachwerkstatt geben.

• Das System darf nie außerhalb der technischen Daten benutzt werden, das kann die Kamera zerstören.

• Die Kamera nur in einem Temperaturbereich von -10°C bis +50°C und einer Luftfeuchtigkeit bis max. 90%

betreiben.

• Um das System von der Versorgungsspannung zu trennen, ziehen Sie das Kabel nur am Stecker heraus.

Ziehen Sie nie direkt am Kabel.

• Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die Kabel nicht mechanisch

beansprucht, geknickt oder beschädigt werden und keine Feuchtigkeit eindringen kann.

• Das Gerät darf nur von qualiﬁziertem Servicepersonal geöffnet werden. Fremdeingriffe beenden jeden Garantie-

anspruch.

• Die Kamera darf nie mit geöffneter Blende gegen die Sonne gerichtet werden (Zerstörung des Sensors).

• Montage, Wartung und Reparaturen dürfen nur von autorisiertem Fachpersonal ausgeführt werden.

Vor Öffnen des Gehäuses ist eine Netztrennung erforderlich.

• Der Errichter ist für die Aufrechterhaltung der Schutzart lt. Techn. Daten verantwortlich, z.B. durch Abdichtung

des Kabelaustritts mit Silikon.

• Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten.

• Verwenden Sie nur Originalersatzteile und Original-Zubehör von Videor E. Hartig GmbH.

• Zur Reinigung der Gehäuse immer nur ein mildes Haushaltsmittel verwenden.

Niemals Verdünner oder Benzin benutzen, dies kann die Oberﬂäche dauerhaft schädigen.

• Bei der Montage muss grundsätzlich darauf geachtet werden, dass vorhandene Dichtungen ordnungs-

gemäß eingesetzt und bei der Montage nicht verschoben werden.

Beschädigte Dichtungen dürfen nicht mehr verbaut werden.

HINWEIS: Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohnbereich Funktionsstörungen

verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen

durchzuführen und dafür aufzukommen.

2. Allgemeine Beschreibung

• 1/3” Sony Super HAD CCD

• Schwenkbarer IR-Sperrﬁlter (ICR)

• Geschützte Bereiche

• Spiegelbild

• Bewegungsmelder

• Automatische Verstärkungsregelung (AGC)

• Integriertes Varifocal-Objektiv F1,2/3,8-9,5mm

• Intelligente IR-Beleuchtung 18x LED/850nm

• Beleuchtungsreichweite: ca. 20m

• Digitale Rauschunterdrückung (DNR)

• Betriebsspannung: 12VDC

• Schutzart: IP66

• Bulletgehäuse, Wandmontage

Lieferumfang

Kamera

Befestigungsbeipack

Sonnendach

Montage- und Betriebsanleitung

3. Installation

Deckenmontage Wandmontage

4. Teilebeschreibung und Funktionen

1 IR LED 850nm / 30° (18EA)

2 Fokushebel Zur genauen Fokussierung eines Objekts im Bildfeld des Objektivs

3 Zoomhebel Zum Einstellen der Zoom-Vergrößerung

GND

Video (gelb)

Spannung

12VDC (rot)

Videoausgang

5. Anschluss

5.1 Anschluss an Monitor und Spannungsversorgung

Funktion Anschlussfarbe Bemerkungen

1Videoausgang Gelb 1,0 Vss

2Spannungsausgang Rot 12VDC (10V~15V), max. 4,8W/180mA

• Videoausgang an den Videoeingang des

Monitors anschließen.

• Netzteil an den Stromversorgungseingang

anschließen.

• Verwenden Sie eine Spannungsversorgung,

die 12VDC (Gleichspannung) liefert.

• Das Netzteil muss mindestens 180mA

(bei 12VDC) liefern können.

6. Kamera-Bedienung

LENS

ESC BRIGHTNESS 0~5

FLK OFF, ON

DC LEVEL 0~5

FLK OFF, ON

SHUTTER

1/60 (1/50), 1/120 (1/100), 1/250, 1/500, 1/700, 1/1K,

1/1600, 1/2500, 1/5K, 1/7K, 1/10K,1/30K, 1/60K, 1/120K

IR MODE: 1/60 (1/50)

WHITE BAL

ATW

MANUAL RED 1~160

BLUE 1~160

PUSH

AGC ON LEVEL 0~20 (IR MODE FIXED)

OFF

DAY / NIGHT

IRED MODE WIDE, SMART

CHANGE LEVEL LOW, MIDDLE, HIGH

COLOR

B/W BURST ON, OFF
