Brief Operating Instructions

Ecograph T

Multi Channel Recorder

Display, record & communicate

;

Seite 2

Page20

Page38

Kurzübersicht

Für die schnelle und einfache Inbetriebnahme:

Integrierte Bedienungsanleitung

Ihr neues Gerät hat die Bedienungsanleitung eingebaut! Das einfache Bedienkonzept des Gerä-

tes erlaubt für viele Anwendungen eine Inbetriebnahme praktisch ohne Papier. Ihr Gerät zeigt

Bedienungshinweise auf Knopfdruck direkt am Bildschirm an! Trotzdem ist diese Beschreibung

im Lieferumfang des Gerätes enthalten - sie ist die Ergänzung zu der im Gerät eingebauten

Bedienungsanleitung. Hier wird erläutert, was nicht direkt durch Klartext oder Auswahllisten

am Gerät beschrieben ist.

Abb. 1: Variable "Softkey" Taste (z.B. zum Aufruf der internen Hilfe-Funktion im Setup-Modus)

1. Beachten Sie die Sicherheitshinweise →Seite 5

⇓

2. Montieren Sie das Gerät →Seite 7

⇓

3. Verdrahten Sie das Gerät →Seite 9

⇓

4. Installieren Sie die PC-Bediensoftware →Seite 16

⇓

5. Verbinden Sie das Gerät mit dem PC →Seite 17

⇓

6. Parametrieren Sie das Gerät (über PC) →Seite 17

⇓

7. Übertragen Sie die Setupdaten auf das Gerät →Seite 17

Diese Anleitung ist eine Kurzanleitung. Ausführliche Informationen entnehmen Sie

der Betriebsanleitung und den zusätzlichen Anleitungen auf der mitgelieferten

CD-ROM.

Diese Kurzanleitung ersetzt nicht die zum Lieferumfang gehörenden Betriebsanleitungen!

Die komplette Gerätedokumentation besteht aus:

• der vorliegenden Kurzanleitung

• einer CD-ROM mit PDF-Dateien der:

– Betriebsanleitung

– Grundlagen Messprinzip

– Zulassungs- und Sicherheitszertifikate

Inhaltsverzeichnis

1 Sicherheitshinweise . . . . . . . . . 5

1.1 Bestimmungsgemäße Verwendung . . . . . . . 5

1.2 Montage, Inbetriebnahme und Bedienung . 5

1.3 Betriebssicherheit . . . . . . . . . . . . . . . . . . . . 5

1.4 Sicherheitszeichen und -symbole . . . . . . . . 6

2 Identifizierung. . . . . . . . . . . . . . 6

2.1 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . 6

3 Montage . . . . . . . . . . . . . . . . . . 7

3.1 Einbaubedingungen . . . . . . . . . . . . . . . . . . 7

3.2 Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

3.3 Mechanische Verriegelung . . . . . . . . . . . . . 8

4 Verdrahtung . . . . . . . . . . . . . . . 9

4.1 Verdrahtung auf einen Blick . . . . . . . . . . . . 9

4.2 Klemmenbelegung . . . . . . . . . . . . . . . . . . 13

4.3 Schutzart . . . . . . . . . . . . . . . . . . . . . . . . . 13

5 Inbetriebnahme und Bedienung .

. . . . . . . . . . . . . . . . . . . . . . . . 14

5.1 Funktionen - Handhabung im Betrieb . . . . 14

5.2 Bediensprache einstellen . . . . . . . . . . . . . 15

5.3 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . 16

5.4 Kommunikation, PC Software installieren . 16

Sicherheitshinweise

1 Sicherheitshinweise

1.1 Bestimmungsgemäße Verwendung

Dieses Gerät ist für die elektronische Erfassung, Anzeige, Aufzeichnung, Auswertung, Fernüber-

tragung und Archivierung von analogen und digitalen Eingangssignalen in nicht explosionsge-

fährdeten Bereichen bestimmt.

• Das Gerät ist für den Einbau in eine Schalttafel oder einen Schaltschrank vorgesehen und darf

nur im eingebauten Zustand betrieben werden.

• Für Schäden aus unsachgemäßen oder nicht bestimmungsgemäßen Gebrauch haftet der Her-

steller nicht. Wenn das Gerät unsachgemäß oder nicht bestimmungsgemäß eingesetzt wird,

können Gefahren von ihm ausgehen.

1.2 Montage, Inbetriebnahme und Bedienung

• Das Gerät darf nur von qualifiziertem und autorisiertem Fachpersonal (z. B. Elektrofachkraft)

unter strenger Beachtung dieser Anleitung, der einschlägigen Normen, der gesetzlichen Vor-

schriften und der Zertifikate (je nach Anwendung) eingebaut, angeschlossen, in Betrieb

genommen und gewartet werden.

• Das Fachpersonal muss diese Anleitung gelesen und verstanden haben und die Anweisungen

befolgen.

• Veränderungen und Reparaturen am Gerät dürfen nur vorgenommen werden, wenn dies in

der Betriebsanleitung ausdrücklich erlaubt wird.

• Beschädigte Geräte, von denen eine Gefährdung ausgehen könnte, dürfen nicht in Betrieb

genommen werden und sind als defekt zu kennzeichnen.

• Beachten Sie grundsätzlich die in Ihrem Land geltenden Vorschriften bezüglich Öffnen und

Reparieren von elektrischen Geräten.

1.3 Betriebssicherheit

• Das Gerät ist nach dem Stand der Technik betriebssicher gebaut und geprüft und hat das

Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vorschrif-

ten und europäischen Normen sind berücksichtigt.

• Beachten Sie die technischen Daten auf dem Typenschild! Das Typenschild befindet sich an

der linken Gehäuseseite.

Tischversion

#Warnung!

• Der Netzstecker darf nur in eine Steckdose mit Schutzkontakt eingeführt werden.

• Die Schutzwirkung darf nicht durch eine Verlängerungsleitung ohne Schutzleiter aufgehoben

werden.

• Relaisausgänge: U (max) = 30 V eff (AC) / 60 V (DC)

Störsicherheit

Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß IEC 61010 und

die EMV-Anforderungen gemäß IEC 61326.

Identifizierung

1.4 Sicherheitszeichen und -symbole

Achten Sie in dieser Betriebsanleitung konsequent auf Sicherheitshinweise, die mit den folgen-

den Symbolen gekennzeichnet sind:

#Warnung!

Dieses Symbol deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß

durchgeführt werden - zu Verletzung von Personen, zu einem Sicherheitsrisiko oder zur Zerstö-

rung des Gerätes führen können.

"Achtung!

Dieses Symbol deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß

durchgeführt werden - zu fehlerhaftem Betrieb oder zu Zerstörung des Gerätes führen können.

!Hinweis!

Dieses Symbol deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß

durchgeführt werden - einen indirekten Einfluss auf den Betrieb haben oder eine unvorherge-

sehene Gerätereaktion auslösen können.

ESD - Electrostatic discharge

Schützen Sie die Klemmen vor elektrostatischer Entladung. Ein Nichtbeachten kann zur Zerstö-

rung von Teilen der Elektronik führen.

2 Identifizierung

2.1 Lieferumfang

• Gerät (mit Klemmen, entsprechend Ihrer Bestellung)

• 4 Schraub-Befestigungsspangen

•USBKabel

• Optional CompactFlash CF Karte (Karte nicht im Gerät, sondern liegt bei.)

• PC Bedien- und Parametriersoftware auf CD-ROM

• Lieferschein

• Mehrsprachige Kurzanleitung in Papierform

• Betriebsanleitung auf CD-ROM

• Verriegelungsplatte

Fehlen Teile? Dann informieren Sie bitte Ihren Lieferanten!

Montage

3 Montage

3.1 Einbaubedingungen

Arbeitstemperaturbereich:

0 bis 50 °C (32 bis 122 °F), max. 75% rel. Feuchte ohne Betauung.

"Achtung!

• Zur Vermeidung von Wärmestaus stellen Sie bitte stets ausreichende Kühlung des Gerätes

sicher.

• Abstand zu starken magnetischen Feldern einhalten.

• Umgebung frontseitig gemäß Geräte-Schutzart IP54

3.2 Einbau

3.2.1 Montagewerkzeug

Zum Einbau in der Schalttafel ist lediglich ein Schraubendreher erforderlich.

3.2.2 Schalttafeleinbau, Einbaumaße

Abb. 2: Schalttafeleinbau und Einbaumaße

Montage

Einbautiefe: ca. 171 mm (6,73") (inkl. Anschlussklemmen und Befestigungsspangen)

Schalttafelausschnitt: 138+1 x 138+1 mm (5,43+0,04 x 5,43+0,04")

Schalttafelstärke: 2 bis 40 mm (0,08 bis 1,58")

Max. Blickwinkelbereich: von der Display-Mittelpunktachse 50° nach links und rechts, 20°

nach oben, 30° nach unten

Befestigung nach DIN 43 834

1. Schieben Sie das Gerät von vorne durch den Schalttafelausschnitt. Zur Vermeidung von

Wärmestaus empfehlen wir einen Abstand von >15 mm (>0,59 inch) zu Wänden und

anderen Geräten.

2. Das Gerät waagrecht halten und die Befestigungsspangen in die Aussparungen einhängen

(2 x oben, 2 x unten).

3. Die Schrauben der Befestigungsspange gleichmäßig mit einem Schraubendreher anziehen,

so dass eine sichere Abdichtung zur Schalttafel gewährleistet ist.

!Hinweis!

Eine Anreihbarkeit der Geräte in Y-Richtung (vertikal übereinander) ist nur mit einem Abstand

von min. 15 mm (0,59 inch) zwischen den Geräten möglich.

Eine Anreihbarkeit der Geräte in X-Richtung (horizontal nebeneinander) ist ohne Abstand mög-

lich.

3.3 Mechanische Verriegelung

Die CompactFlash Karte kann mittels der mitgelieferten Verriegelungsplatte vor unbefugter Ent-

nahme gesichert werden. Schieben Sie hierzu die Verriegelungsplatte in den Schlitz unter den

Griff der Abdeckklappe (s. Abb. 3). Nun können Sie mit einem passendem Schloss die Abdeck-

klappe verschließen bzw. verplomben.

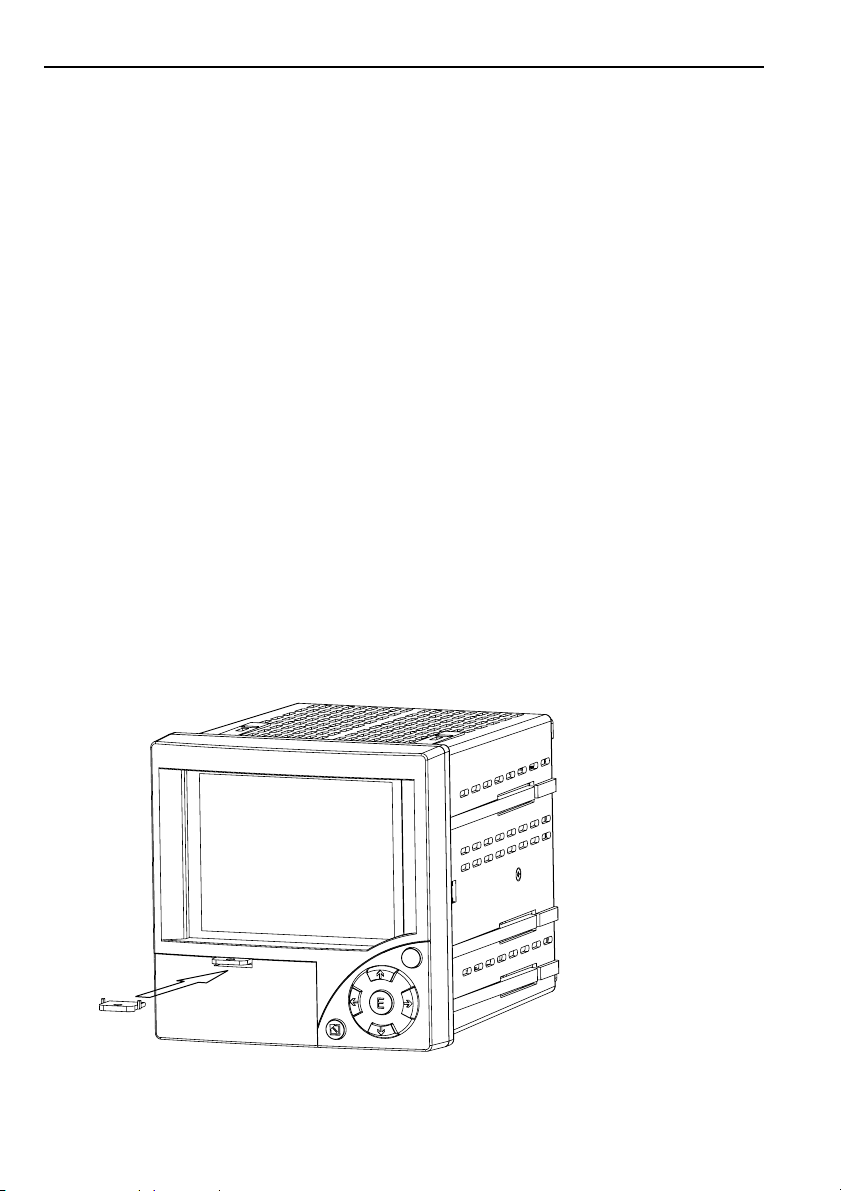

Abb. 3: Einlegen der Verriegelungsplatte

Verdrahtung

4Verdrahtung

4.1 Verdrahtung auf einen Blick

#Warnung!

Beachten Sie, dass der gesamte elektrische Anschluss ausschließlich spannungsfrei vorgenom-

men werden darf.

"Achtung!

• Die Schutzleiterverbindung ist vor allen anderen Verbindungen herzustellen. Bei Unterbre-

chung des Schutzleiters können Gefahren auftreten.

• Vergleichen Sie vor Inbetriebnahme die Übereinstimmung der Versorgungsspannung mit den

Angaben auf dem Typenschild (linke Gehäuseseite).

• Der gemischte Anschluss von Sicherheitskleinspannung und berührungsgefährlicher Span-

nung an den Relais ist nicht zulässig.

• Sehen Sie einen geeigneten Schalter oder Leistungsschalter in der Gebäudeinstallation vor.

Dieser Schalter muss in der Nähe des Gerätes (leicht erreichbar) angebracht und als Trenn-

vorrichtung gekennzeichnet sein.

• Für die Netzleitung ist ein Überstromschutzorgan (Nennstrom ≤10 A) erforderlich.

!Hinweis!

Beachten Sie auch den Anschlussklemmenplan auf der Rückseite des Gerätes.

Verdrahtung

4.1.1 Schaltplan

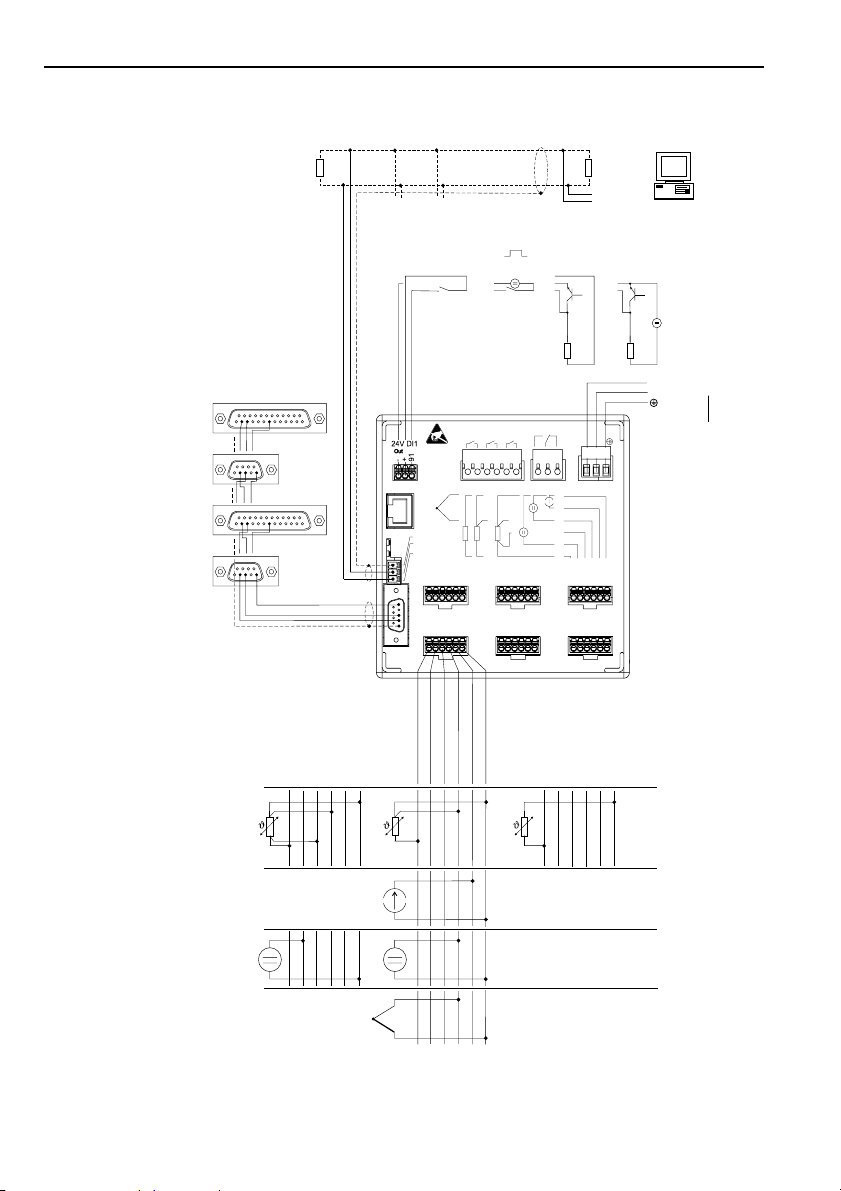

Abb. 4: Schaltplan

b) 1 V

≤

a)>1V

RS 485

RxD/TxD(-)

RxD/TxD(+)

RS 232

max. 250 V/3 A

a) 0...5 V, 0...10 V, +/- 10 V, +/- 30 V

b) 0...1 V, +/- 150 mV, +/- 1 V

L+

N-

115 / 230 VAC

50 / 60 Hz

91 91

12V-24VDC

>5 mA

10 k

>20 ms

x12x11 x13 x14 x15 x16

RTD

x12x11 x13 x14 x15 x16

0...20 mA, 4...20 mA, 0...5 mA

Typ: J, K,T, N, L, D, C, B, S, R

_12V-24VDC

24 V AC/DC

50/60Hz

Out: max. 250 mA

Typ:

Pt50, Pt100,

Pt500, PT1000,

CU50, CU100

x11 x12 x13 x14 x15 x16

U>1V

GND

RxD/TxD +

RxD/TxD -

Ethernet

RS232

L+

N-

Rel4 Rel3

Rel2

Rel1

CH 4 CH 5 CH 6

RS485

611

612

613

614

615

616

511

512

513

514

515

516

411

412

413

414

415

416

CH 1 CH 2 CH 3

111

112

113

114

115

116

211

212

213

214

215

216

311

312

313

314

315

316

Leitungs-

widerstand

weitere Geräte

(Spannungsabfall 1 V, Ri50 Ohm)≤≤

Analogeingänge

Zum PC: Kabel mit

9 pol. Sub-D Kupplung

RxD-3 GND-5

TxD-2

Zum Modem: Kabel mit

9 pol. Sub-D Stecker

Zum Modem: Kabel mit

25 pol. Sub-D Stecker

Zum PC: Kabel mit

25 pol. Sub-D

Kupplung

Power

Digital in (DI)

LED gelb

LED grün

Autres manuels pour Ecograph T

Table des matières

Langues :

Autres manuels Endress+Hauser Instrument de mesure

Endress+Hauser

Endress+Hauser RIA16 Caractéristiques techniques

Endress+Hauser

Endress+Hauser SpectraSensors SS2100i-1 Mode d’emploi

Endress+Hauser

Endress+Hauser Cerabar S PMP71 Caractéristiques techniques

Endress+Hauser

Endress+Hauser Proline Prosonic Flow 93 Manuel utilisateur

Endress+Hauser

Endress+Hauser probfit CPA 463S Manuel utilisateur

Endress+Hauser

Endress+Hauser Tank Side Monitor NRF590 Manuel

Endress+Hauser

Endress+Hauser Hart Micropilot FMR60B Manuel utilisateur

Endress+Hauser

Endress+Hauser RID14 Manuel utilisateur

Endress+Hauser

Endress+Hauser Levelflex FMP55 Caractéristiques techniques

Endress+Hauser

Endress+Hauser Micropilot FMR50 Instructions d'installation

Endress+Hauser

Endress+Hauser Proline Prosonic Flow 91 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiline System CA80AM Manuel utilisateur

Endress+Hauser

Endress+Hauser Prosonic M FMU40 Caractéristiques techniques

Endress+Hauser

Endress+Hauser SmarTec S CLD 132 PROFIBUS-PA Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiline System CAT860 Manuel utilisateur

Endress+Hauser

Endress+Hauser Prosonic M FMU40 Manuel utilisateur

Endress+Hauser

Endress+Hauser Levelflex M FMP40 Caractéristiques techniques

Endress+Hauser

Endress+Hauser Liquistation CSF33 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline t-mass 65 PROFIBUS DP Manuel utilisateur

Endress+Hauser

Endress+Hauser FQG60 Manuel

Endress+Hauser

Endress+Hauser Silometer FMC 672 Z Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiline System CA80AM Manuel utilisateur

Endress+Hauser

Endress+Hauser Prosonic S FMU90 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Prowirl 72F Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur

Acterna

Acterna MS1400 Manuel utilisateur

R&S

R&S ZPH Manuel utilisateur
