Elkay WGA7115 Series Manuel d'installation

98081C (REV. A - 12/04)

WGA711-5*1J

PAGE1

FIG.1

SEE FIG. 3

SEE FIG. 5 727

21, 22,

23, & 24

16, 17, & 19

WGA7115 Pressure Cooler

USES HFC-134A REFRIGERANT

INSTALLATION, CARE & USE MANUAL

98081C (REV. A - 12/04)

WGA711-5*1J

PAGE2

40"(1016mm)RECOMMENDED

HEIGHTFORADULTS

ALTURARECOMENDADAPARALOS

ADULTOS40" (1016 mm)

HAUTEURRECOMMANDÉEPOUR

LESADULTES 40" (1016mm)

33"(838mm)RECOMMENDEDHEIGHT

FORCHILDREN

ALTURARECOMENDADAPARALOS

NIÑOS33"(838mm)

HAUTEURRECOMMANDÉEPOURLES

ENFANTS33"(838mm)

FIG. 2

FINISHEDFLOOR

PISO ACABADO

PLANCHERFINI

E = INSURE PROPER VENTILATION BY MAINTAINING 4" (102mm) (MIN.) CLEARANCE FROM CABINET LOUVERS TO WALL.

ASEGURE UNAVENTILACIÓN ADECUADAMANTENIENDO UN ESPACIO E 4" (102mm) (MÍN.) DE HOLGURAENTRE LA

REJILLADE VENTILACIÓNDELMUEBLE YLAPARED

ASSUREZ-VOUSUNE BONNEVENTILATION ENGARDANT4" (102mm)(MIN.) ENTRELES ÉVENTSDE L’ENCEINTE ETLE

MUR.

F = POWER CORD 1-1/2' (457mm) LONG

CABLEELÉCTRICO DE1-1/2' (457mm)DELARGO

CORDOND’ALIMENTATION1-1/2'(457mm)

G = ALT. ELECTRICAL OUTLET LOCATION

UBICACIÓNALT.DE LATOMADE ELECTRICIDAD

EMPLACEMENTALTERNATIF DELAPRISEDE COURANT

H = 5/16" (8mm) SCREW HOLES IN MOUNTING PLATE

AGUJEROSDE TORNILLO 5/16"(8mm) ENLAPLACADE MONTAJE

TROUSDE VIS5/16" (8mm)DANS LAPLAQUEDE MONTAGE

LEGEND/LEYENDA/LÉGENDE

A= RECOMMENDED WATER SUPPLY LOCATION 3/8 O.D. UNPLATED COPPER TUBE CONNECT STUB OUT 1-1/2 IN. (38mm)

FROM WALL SHUT OFF BY OTHERS

SE RECOMIENDAUBICAR EL TUBO CORTO DE CONEXIÓN ALTUBO DE COBRE SIN CHAPAR DE 3/8" DE DIÁM. EXT. A1-1/2"

(38mm) FUERADE LALLAVEDE PASOEN LAPARED COLOCADAPORTERCEROS.

EMPLACEMENT RECOMMANDÉ D'ALIMENTATION EN EAU PARTUBE EN CUIVRE NON PLAQUÉ DE 3/8 PO. (9,5 mm) D.E.

CONNECTANT UNE TUYAUTERIE DE 1-1/2 PO. (38 mm) DEPUIS LE ROBINETD'ARRÊT FOURNI PAR D'AUTRES.

B = RECOMMENDED LOCATION FOR WASTE OUTLET 1-1/4” O.D. DRAIN

UBICACIÓN RECOMENDADAPARAEL DRENAJE DE SALIDADEAGUA, DE 1¼” DE DIÁMETRO.

EMPLACEMENTRECOMMANDÉ POURLE DRAINDE D.E.1-1/4" DESORTIE D’EAU.

C = 1-1/4 TRAP NOT FURNISHED

PURGADORDE 1¼NO PROPORCIONADO

SIPHON1-1/4 NONFOURNI

D = ELECTRICAL OUTLET LOCATION

UBICACIÓNDE LATOMA DEELECTRICIDAD

EMPLACEMENTDE LAPRISE DECOURANT

98081C (REV. A - 12/04)

WGA711-5*1J

PAGE3

FIG. 5

FIG. 3

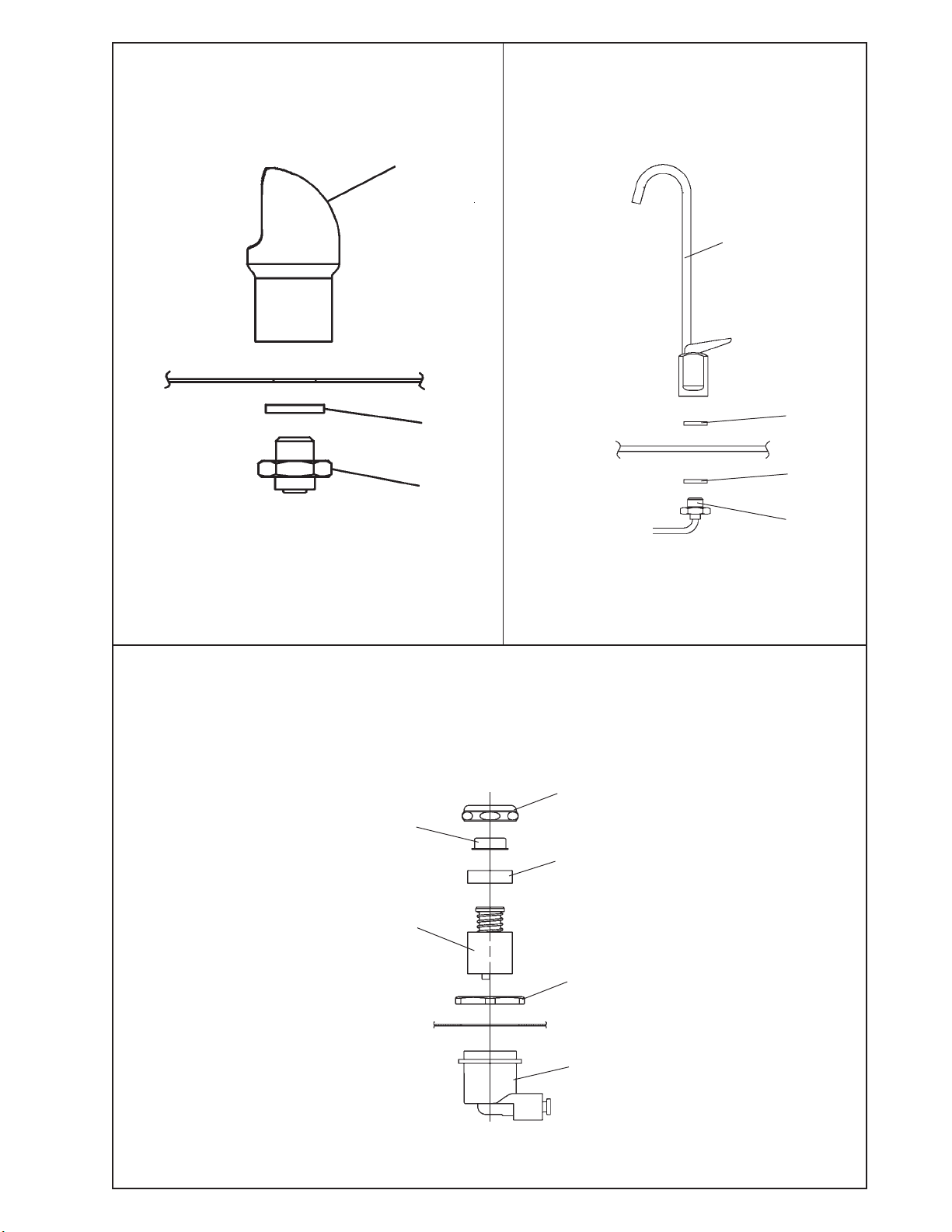

Stream height is factory set at 35 PSI. If supply pressure varies

greatly from this, remove items 1 & 2 and adjust screw on item 4.

Clockwise adjustment will raise stream and counter-clockwise

adjustmentwilllowerstream.Forbestadjustment,streamshould

hitbasinapproximately6-1/2"(165mm)frombubbler.

BASIN

ESTANQUE

BASSIN

FIG. 4

GlassFillerShown

ForReferenceOnly

98081C (REV. A - 12/04)

WGA711-5*1J

PAGE4

PRINTEDIN U.S.A.

PARTSLIST115V

ITEMNO. PARTNO. DESCRIPTION

*21

*INCLUDESRELAY&OVERLOAD. IFUNDER WARRANTY, REPLACE

WITHSAMECOMPRESSORUSEDINORIGINALASSEMBLY.

NOTE: All correspondence pertaining to any of the above water cool-

ers or orders for repair parts MUST include Model No. and Serial No. of

cooler, name and part number of replacement part.

RIGHT

PANEL FRONT

PANEL

LEFT

PANEL

COLOR

TABLE

Gray Beige

Stainless Steel

Sandalwood

Light Gray

20646C

20648C

21466C

27178C

20647C

20649C

21467C

27181C

20684C

20681C

21456C

27154C

Cover

Button

RegulatorRetaining Nut

Regulator

Hex Nut

Regulator Holder

Basin

Bubbler Assembly

Poly Tubing (Cut To Length)

Bubbler Washer

BubblerNipple

ColdControl

Power Cord

Condenser

Fan Shroud

Fan Motor (5 GPH)

Fan Blade

Fan Bracket

Fan Blade Nut

Drier

Compressor Serv.

Overload

Relay Cover

Relay

Strainer

Tailpipe Assy

Heat Exchanger

Evaporator

Receptor-Drain

Wall Bracket

40089C

40048C

15005C

61313C

40169C

50986C

20776C

98118C

56092C

100322740560

15009C

31513C

36208C

66743C

56743C

31490C

30664C

27681C

70018C

66703C

36094C

36158C

35768C

35959C

55996C

45702C

66576C

66534C

50368C

27023C
