OBSAH
1. BEZPEČNOSTNÍ INFORMACE......................................................................... 3
2. BEZPEČNOSTNÍ POKYNY................................................................................4
3. POPIS SPOTŘEBIČE.........................................................................................6
4. OVLÁDACÍ PANEL ............................................................................................7
5. PROGRAMY.......................................................................................................8
6. NASTAVENÍ....................................................................................................... 9
7. FUNKCE...........................................................................................................11
8. PŘED PRVNÍM POUŽITÍM...............................................................................12
9. DENNÍ POUŽÍVÁNÍ.......................................................................................... 13
10. TIPY A RADY................................................................................................. 15
11. ČIŠTĚNÍ A ÚDRŽBA...................................................................................... 16
12. ODSTRAŇOVÁNÍ ZÁVAD.............................................................................. 18
13. TECHNICKÉ INFORMACE............................................................................ 22
MYSLÍME NA VÁS
Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt,
se kterým jsou spjaty desítky let profesionálních zkušeností a inovací. Tento
důmyslný a stylový spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv
jej proto používáte, můžete se spolehnout, že pokaždé dosáhnete skvělých
výsledků.
Vítá Vás Electrolux.
Navštivte naše stránky ohledně:
Rady ohledně používání, brožury, poradce při potížích, servisních informací:
www.electrolux.com/webselfservice
Registrace vašeho spotřebiče, kterou získáte lepší servis:
www.registerelectrolux.com
Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro
váš spotřebič:
www.electrolux.com/shop
PÉČE O ZÁKAZNÍKY A SERVIS
Doporučujeme používat originální náhradní díly.
Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující
údaje: Model, výrobní číslo (PNC), sériové číslo.
Tyto informace jsou uvedeny na typovém štítku.
Upozornění / Důležité bezpečnostní informace
Všeobecné informace a rady
Poznámky k ochraně životního prostředí
Zmĕny vyhrazeny.
www.electrolux.com2
1. BEZPEČNOSTNÍ INFORMACE
Tento návod si pečlivě přečtěte ještě před instalací
spotřebiče a jeho prvním použitím. Výrobce nenese
odpovědnost za žádný úraz ani škodu v důsledku
nesprávné instalace nebo použití. Návod k použití vždy
uchovávejte na bezpečném a přístupném místě pro jeho
budoucí použití.
1.1 Bezpečnost dětí a postižených osob
•Tento spotřebič smí používat děti starší osmi let nebo
osoby se sníženými schopnostmi, pouze pokud tak
činí pod dozorem nebo vedením, které zohledňuje
bezpečný provoz spotřebiče, a pokud rozumí rizikům
spojeným s provozem spotřebiče.
•Nenechte děti hrát si se spotřebičem.
•Prací prostředky uschovejte z dosahu dětí.
•Jsou-li dvířka spotřebiče otevřená, nedovolte dětem a
domácím zvířatům, aby se k němu přibližovaly.
•Čištění a uživatelskou údržbu spotřebiče by neměly
provádět děti bez dozoru.
1.2 Všeobecné bezpečnostní informace
•Tento spotřebič je určen pro použití v domácnosti a
pro následující způsoby použití:
–ve farmářských domech, v kuchyňkách pro
zaměstnance v obchodech, kancelářích a jiných
pracovních prostředích;
–pro zákazníky hotelů, motelů, penzionů a jiných
ubytovacích zařízení.
•Neměňte technické parametry tohoto spotřebiče.
•Hodnota provozního tlaku vody (minimální a
maximální) musí být mezi 0.5 (0.05) / 8 (0.8) bar
(MPa).
•Dodržujte maximální počet 13 jídelních souprav.
•Jestliže je poškozený přívodní kabel, smí ho vyměnit
pouze výrobce, autorizované servisní středisko nebo
ČESKY 3
osoba s podobnou příslušnou kvalifikací, jinak by
mohlo dojít k úrazu.
•Nože a další nástroje s ostrými špičkami vkládejte do
košíčku na příbory špičkou dolů nebo vodorovně.
•Nenechávejte dvířka spotřebiče otevřená bez dozoru,
aby na ně nikdo nespadl.
•Před každou údržbou spotřebič vždy vypněte a
vytáhněte síťovou zástrčku ze zásuvky.
•K čištění spotřebiče nepoužívejte vysokotlaký proud
vody nebo páru.
•Větrací otvory umístěné vespod spotřebiče (jsou-li
součástí spotřebiče) nesmí být zakryté kobercem.
•Spotřebič musí být připojen k vodovodnímu potrubí
pomocí nové dodané soupravy hadic. Neinstalujte již
jednou použitou soupravu hadic znovu.
2. BEZPEČNOSTNÍ POKYNY
2.1 Instalace
• Odstraňte všechny obaly nebo
přepravní šrouby.
• Poškozený spotřebič neinstalujte ani
nepoužívejte.
• Neinstalujte nebo nepoužívejte
spotřebič tam, kde může teplota
klesnout pod 0 °C.
• Řiďte se pokyny k instalaci dodanými
spolu s tímto spotřebičem.
• Ujistěte se, že je spotřebič
namontován pod nebo vedle
bezpečných konstrukcí.
2.2 Připojení k elektrické síti
VAROVÁNÍ!
Hrozí nebezpečí požáru
nebo úrazu elektrickým
proudem.
• Spotřebič musí být uzemněn.
• Zkontrolujte, zda údaje o napájení na
typovém štítku souhlasí s parametry
elektrické sítě. Pokud tomu tak není,
obraťte se na elektrikáře.
• Vždy používejte správně instalovanou
síťovou zásuvku s ochranou proti
úrazu elektrickým proudem.
• Nepoužívejte rozbočovací zástrčky
ani prodlužovací kabely.
• Dbejte na to, abyste nepoškodili
napájecí kabel a síťovou zástrčku.
Jestliže potřebujete vyměnit přívodní
kabel, musí výměnu provést námi
autorizované servisní středisko.
• Síťovou zástrčku zapojte do síťové
zásuvky až na konci instalace
spotřebiče. Po instalaci musí zůstat
síťová zástrčka nadále dostupná.
• Neodpojujte spotřebič ze zásuvky
tahem za kabel. Vždy tahejte za
zástrčku.
• Tento spotřebič je v souladu se
směrnicemi EHS.
• Pouze pro Velkou Británii a Irsko.
Spotřebič je vybaven 13A síťovou
zástrčkou. Je-li nutné vyměnit pojistku
v síťové zástrčce, použijte pojistku: 13
amp ASTA (BS 1362).
2.3 Vodovodní přípojka
• Dbejte na to, abyste hadice
nepoškodili.
• Před připojením spotřebiče k novým
hadicím nebo k hadicím, které nebyly
dlouho používány, nebo tam, kde byly
prováděny opravy či instalována nová
www.electrolux.com4
zařízení (vodoměry apod.), nechte
vodu na několik minut odtéct, dokud
nebude čistá.
• Ujistěte se, že při prvním použití
spotřebiče ani po něm nedošlo k
viditelnému úniku vody.

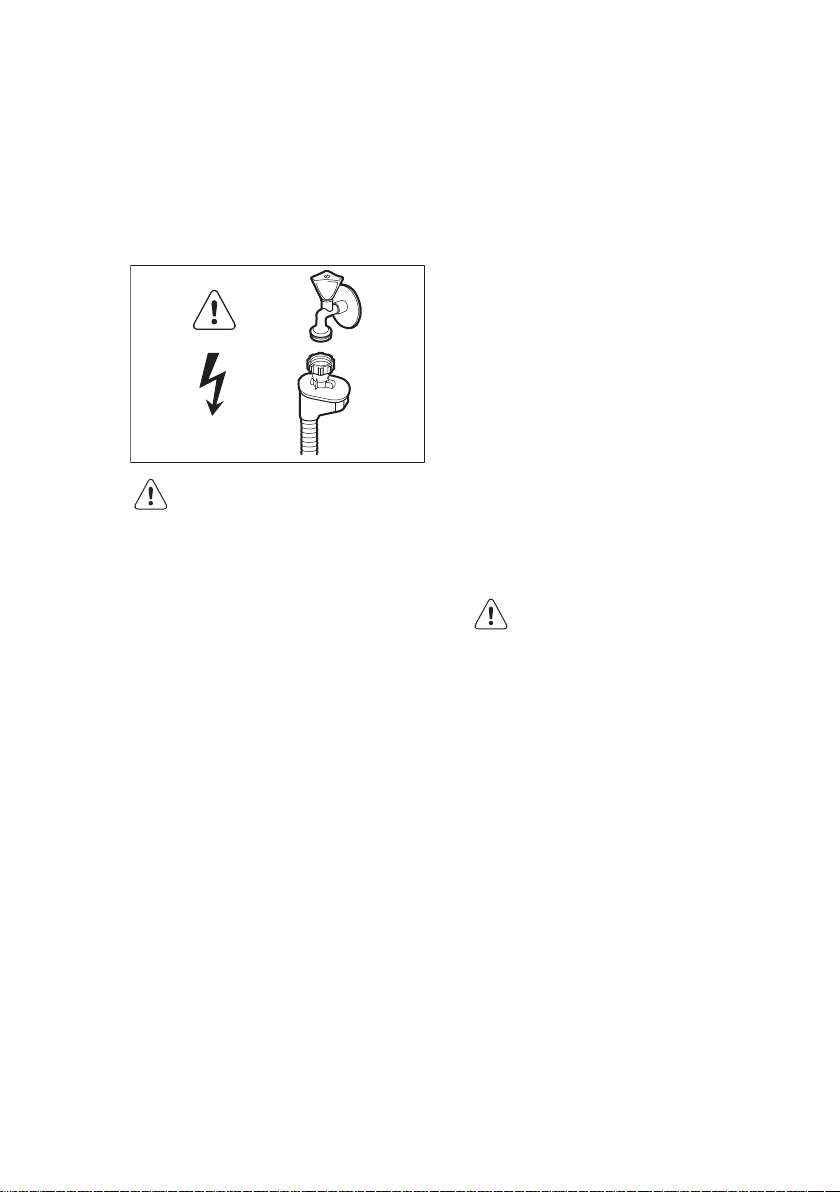

• Přívodní hadice s opláštěním je
vybavena bezpečnostním ventilem a
vnitřním síťovým kabelem.
VAROVÁNÍ!
Nebezpečné napětí.
• Jestliže se přívodní hadice poškodí,
okamžitě vytáhněte síťovou zástrčku
ze zásuvky. Zkontaktujte autorizované
servisní středisko, aby vám přívodní
hadici vyměnilo.
2.4 Použití spotřebiče
• Na otevřená dvířka si nesedejte, ani si
na ně nestoupejte.
• Mycí prostředky pro myčky jsou
nebezpečné. Řiďte se
bezpečnostními pokyny uvedenými na
balení mycího prostředku.
• Nepijte ani si nehrajte s vodou ve
spotřebiči.
• Nádobí ze spotřebiče nevyjímejte,
dokud se nedokončí program. Na
nádobí mohou být zbytky mycího
prostředku.
• Pokud během probíhajícího programu
otevřete dvířka spotřebiče, může dojít
k uvolnění horké páry.
• Do spotřebiče, do jeho blízkosti nebo
na spotřebič neumísťujte hořlavé
předměty nebo předměty obsahující
hořlavé látky.
2.5 Obsluha
• Pro opravu spotřebiče kontaktujte
autorizované servisní středisko.
Doporučujeme používat pouze
originální náhradní díly.
• Když budete kontaktovat autorizované
servisní středisko, ujistěte se, že máte
poznamenané následující informace,
které lze nalézt na typovém štítku.
Model:
Výrobní číslo (PNC):
Sériové číslo:
2.6 Likvidace
VAROVÁNÍ!
Hrozí nebezpečí úrazu či
udušení.
• Odpojte spotřebič od elektrické sítě.
• Odřízněte a vyhoďte síťový kabel.
• Odstraňte dveřní západku, abyste
zabránili uvěznění dětí a domácích
zvířat ve spotřebiči.
ČESKY 5
3. POPIS SPOTŘEBIČE
43
7
9 8
10 56
11
12
1Horní ostřikovací rameno
2Dolní ostřikovací rameno
3Filtry
4Typový štítek
5Zásobník na sůl
6Větrací otvor
7Dávkovač leštidla
8Dávkovač mycího prostředku
9Košíček na příbory
10 Dolní koš
11 Horní koš
www.electrolux.com6
4. OVLÁDACÍ PANEL
1
2 4
68
3
7
5
1Tlačítko Zap/Vyp
2Tlačítko Program
3Kontrolky programů
4Displej
5Tlačítko Delay
6Tlačítko Start
7Kontrolky
8Tlačítko Option
4.1 Kontrolky
Kontrolka Popis
Fáze mytí. Rozsvítí se během fáze mytí.
Fáze sušení. Rozsvítí se během fáze sušení.
Kontrolka XtraDry.
Kontrolka stavu leštidla. Nikdy v průběhu programu nesvítí.
Kontrolka množství soli. Nikdy v průběhu programu nesvítí.
Kontrolka Hygiene.
ČESKY 7
5. PROGRAMY
Program Stupeň znečištění
Druh náplně Fáze programu Funkce
1) • Normálně zneči‐
štěné
• Nádobí a příbory
• Předmytí
• Mytí 50 °C
• Oplachy
• Sušení
• Hygiene
• XtraDry
2) • Vše
• Nádobí, příbory,
hrnce a pánve
• Předmytí
• Mytí od 45 °C do
70 °C
• Oplachy
• Sušení
• Hygiene
• XtraDry
3) • Velmi znečiště‐
né
• Nádobí, příbory,
hrnce a pánve
• Předmytí
• Mytí 70 °C
• Oplachy
• Sušení
• XtraDry
• Normálně nebo
lehce znečištěné
• Křehké nádobí a
sklo
• Mytí 45 °C
• Oplachy
• Sušení
• XtraDry
4) • Čerstvě zneči‐
štěné
• Nádobí a příbory
• Mytí 60 °C nebo
65 °C
• Oplachy
• Hygiene
• XtraDry
5) • Vše • Předmytí
1) Tento program nabízí nejúspornější spotřebu vody a energie při mytí normálně znečiště‐
ného nádobí a příborů. (Jedná se o standardní program pro zkušebny.)
2) Spotřebič zjistí stupeň znečištění a množství nádobí v koších. Automaticky pak nastaví
teplotu a množství vody, spotřebu energie a délku programu.
3) Tento program zahrnuje oplachovací fázi při vysoké teplotě, která zajišťuje lepší hygie‐
nické výsledky. Během oplachovací fáze zůstane teplota na hodnotě 70 °C po dobu nejmé‐
ně 10 minut.
4) U tohoto programu můžete umýt čerstvě znečištěné nádobí. Tento program nabízí dobré
výsledky mytí při krátké délce programu.
5) S tímto programem můžete rychle opláchnout nádobí, aby se zabránilo přilepení zbytků
jídla na nádobí a nepříjemnému zápachu vycházejícímu ze spotřebiče. Pro tento program
nepoužívejte mycí prostředek.
5.1 Údaje o spotřebě
Program 1) Voda
(l) Energie
(kWh) Délka
(min)
11 1.050 195
www.electrolux.com8
Program 1) Voda
(l) Energie
(kWh) Délka
(min)
7 - 12 0,6 - 1,4 40 - 150
13 - 15 1,5 - 1,6 150 - 170
13 - 14 0,7 - 0,9 70 - 80
9 0,8 30
4 0,1 14
1) Hodnoty se mohou měnit v závislosti na tlaku a teplotě vody, na kolísání v dodávce pro‐
udu, na zvolených funkcích a na množství nádobí.
5.2 Informace pro zkušebny
Pro všechny potřebné informace ohledně
testu výkonnosti zašlete e-mail na:
Poznamenejte si výrobní číslo (PNC)
uvedené na typovém štítku.
6. NASTAVENÍ
6.1 Režim volby programu a
uživatelský režim
Když se spotřebič nachází v režimu volby
programu, je možné nastavit program a
přejít do uživatelského režimu.
V uživatelském režimu lze změnit
následující nastavení:
• Stupeň změkčovače vody v závislosti
na tvrdosti vody.
• Zapnutí či vypnutí zvukové
signalizace na konci programu.
• Zapnutí nebo vypnutí signalizace
prázdného dávkovače leštidla.
Tato nastavení se uloží, dokud je opět
nezměníte.
Jak nastavit režim volby
programu
Spotřebič se nachází v režimu volby
programu, když svítí kontrolka programu
a na displeji se zobrazuje délka
programu.
Když zapnete spotřebiče, obvykle se
přepne do režimu volby programu.
Nicméně, pokud se tak nestane, můžete
režim volby programu aktivovat
následujícím způsobem:
Současně stiskněte a podržte Program
a Option, dokud se spotřebič nepřepne
do režimu volby programu.
6.2 Změkčovač vody
Změkčovač vody odstraňuje z přiváděné
vody minerály a soli, které by mohly mít
škodlivé nebo nežádoucí účinky na
výsledky mytí nebo na spotřebič.
Čím je obsah těchto minerálů vyšší, tím
je voda tvrdší. Tvrdost vody se označuje
v ekvivalentních stupních tvrdosti.
Změkčovač by měl být nastaven podle
tvrdosti vody v místě vašeho bydliště.
Tvrdost vody v místě vašeho bydliště
zjistíte u místního vodárenského
podniku. K zajištění dobrých výsledků
mytí je důležité nastavit správný stupeň
změkčovače vody.
ČESKY 9
Tvrdost vody
Německé
stupně (°dH) Francouzské
stupně (°fH) mmol/l Clarkovy
stupně Nastavení změk‐
čovače vody
47 - 50 84 - 90 8.4 - 9.0 58 - 63 10
43 - 46 76 - 83 7.6 - 8.3 53 - 57 9
37 - 42 65 - 75 6.5 - 7.5 46 - 52 8
29 - 36 51 - 64 5.1 - 6.4 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 28 - 35 6
19 - 22 33 - 39 3.3 - 3.9 23 - 27 5 1)
15 - 18 26 - 32 2.6 - 3.2 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 3
4 - 10 7 - 18 0.7 - 1.8 5 - 12 2
<4 <7 <0.7 < 5 1 2)
1) Nastavení z výroby.
2) Při tomto stupni sůl nepoužívejte.
Ať už používáte standardní mycí
prostředek nebo kombinované tablety
(se solí či bez), nastavte správný
stupeň změkčovače vody, který udrží
kontrolku doplnění soli zapnutou.
Kombinované mycí tablety
obsahující sůl nejsou
dostatečně účinné, aby
změkčily tvrdou vodu.
Jak nastavit stupeň
změkčovače vody
Spotřebič musí být v režimu volby
programu.
1. Do uživatelského režimu přejdete
současným stisknutím a podržením
Delay a Start, dokud nezačnou blikat
kontrolky , a s
prázdným displejem.
2. Stiskněte Program.
• Kontrolky a
zhasnou.
• Kontrolka dále bliká.
• Na displeji se zobrazí aktuální
nastavení: např. = stupeň 5.
3. Opětovným stisknutím Program
změňte nastavení.
4. Potvrďte nastavení stisknutím tlačítka
Zap/Vyp.
6.3 Signalizace prázdného
dávkovače leštidla
Je-li komora dávkovače leštidla prázdná,
kontrolka dávkovače leštidla se rozsvítí a
signalizuje, že je nutné leštidlo doplnit.
Používáte-li kombinované mycí tablety,
které obsahují leštidlo, a jste s výsledky
sušení spokojeni, můžete signalizaci
prázdného dávkovače leštidla vypnout.
Pro dosažení nejlepších výsledků sušení
však doporučujeme leštidlo vždy
používat.
Používáte-li standardní mycí prostředek
nebo kombinované tablety bez leštidla,
signalizaci prázdného dávkovače leštidla
zapněte.
Jak vypnout signalizaci
prázdného dávkovače leštidla
Spotřebič musí být v režimu volby
programu.
www.electrolux.com10
Autres manuels pour ESI5510LAW
1
Ce manuel convient aux modèles suivants
3
Table des matières
Langues :
Autres manuels Electrolux Lave-vaisselle
Electrolux
Electrolux ESL64010 Manuel utilisateur
Electrolux
Electrolux FAVORIT 99009 Manuel utilisateur
Electrolux
Electrolux GA60GLICCN Manuel utilisateur
Electrolux
Electrolux GA60SLI222 Manuel utilisateur
Electrolux
Electrolux TRICITY BENDIX BDW 55 Manuel utilisateur
Electrolux
Electrolux ESF 4510ROW Manuel utilisateur
Electrolux
Electrolux 534094 Manuel utilisateur
Electrolux
Electrolux EIDW1805KS Manuel utilisateur
Electrolux
Electrolux WTM165 Manuel utilisateur
Electrolux
Electrolux ESF4513LOX Manuel utilisateur
Electrolux
Electrolux GLDB957JB Manuel utilisateur
Electrolux
Electrolux ESL 66010 Manuel utilisateur
Electrolux
Electrolux ESI5540LOW Manuel utilisateur
Electrolux
Electrolux ESF2430 Manuel utilisateur
Electrolux
Electrolux EI24ID50QS0A Manuel utilisateur
Electrolux
Electrolux Granul-line WTGL04 Manuel utilisateur
Electrolux
Electrolux EDW5505EPS - ICON - Dishwasher Manuel utilisateur
Electrolux
Electrolux ESF2430 Manuel utilisateur
Electrolux
Electrolux EEA22100L Manuel utilisateur
Electrolux
Electrolux EGWSSIC Manuel utilisateur
