RFSA-62B
Wireless switch unit
EN
02-49/2015 Rev.1
5/5
Technical parameters /
Supplyvoltage:
Apparent input:
Dissipated power:
Supplyvoltagetolerance:
Output
Number of contacts:
Rated current:
Switching power:
Peak current:
Switching voltage:
Max.DC switching power:
Mechanical service life:
Electrical service life(AC1):
Control
RF, by command from transmitter:
Manual control:
Rangein free space:
Other data
Operating temperature:
Operating position:
Mounting:
Protection:
Overvoltagecategory:
Contamination degree:
Terminals(CY wire, cross-section):
Length of terminals:
Dimensions:
Weight:
Related standards:
Warning
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing.
Installation and connection can be carried out only by a person with adequate professional qualification upon
understanding this instruction manual and functions of the device, and while observing all valid regulations.
Trouble-free function of the device also depends on transportation, storing and handling. In case you notice any
sign of damage, deformation, malfunction or missing part, do not install this device and return it to its seller. It
is necessary to treat this product and its parts as electronic waste after its lifetime is terminated. Before starting
installation, make sure that all wires, connected parts or terminals are de-energized. While mounting and servicing
observe safety regulations, norms, directives and professional, and export regulations for working with electrical
devices. Do not touch parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe
correct location of RF components in a building where the installation is taking place. RF Control is designated only
for mounting in interiors. Devices are not designated for installation into exteriors and humid spaces. The must not
be installed into metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is
then impossible. RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an
obstruction, interfered, battery of the transceiver can get flat etc. and thus disable remote control.

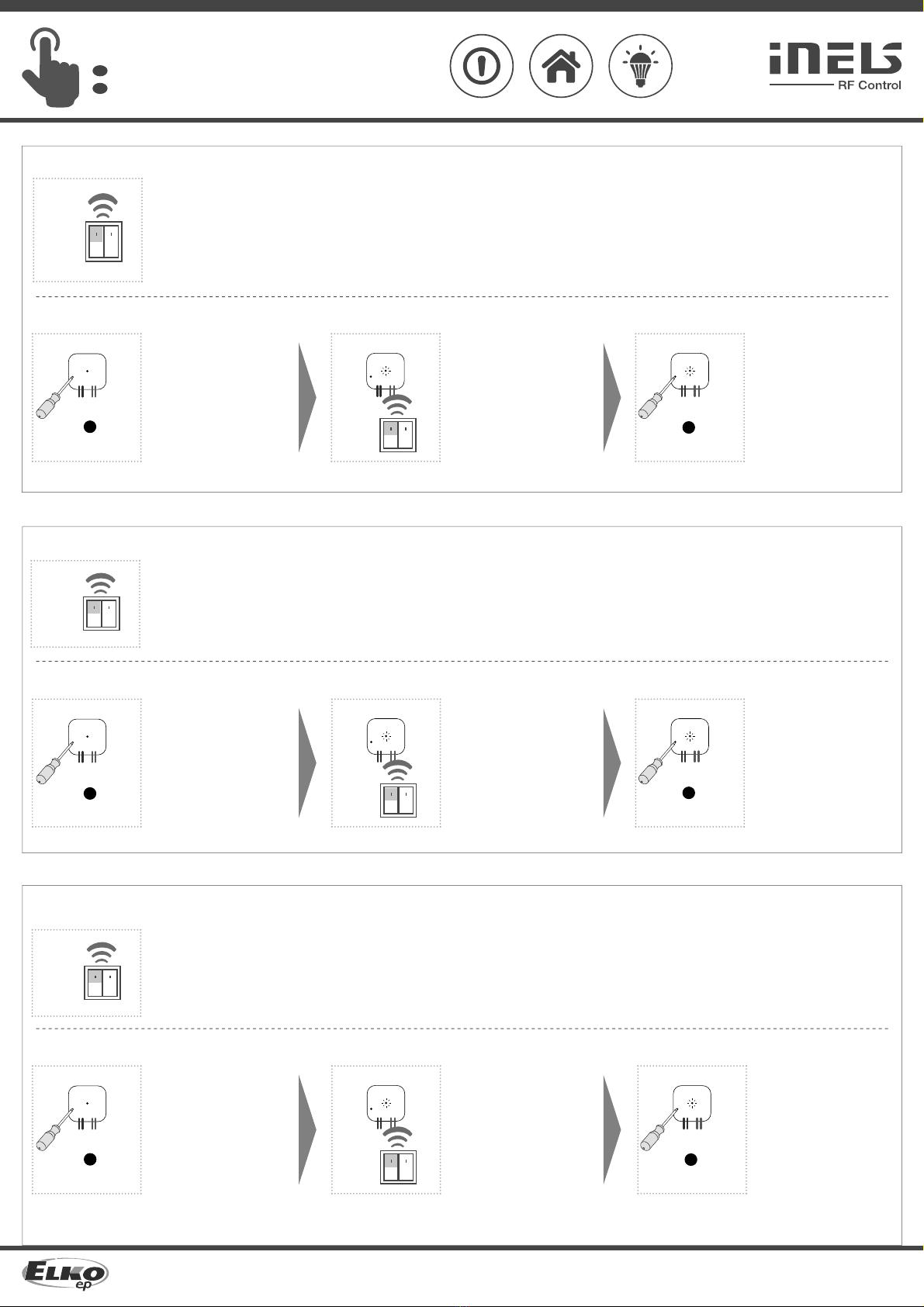

PROG > 5s
1 x PROG > 8s
1 x

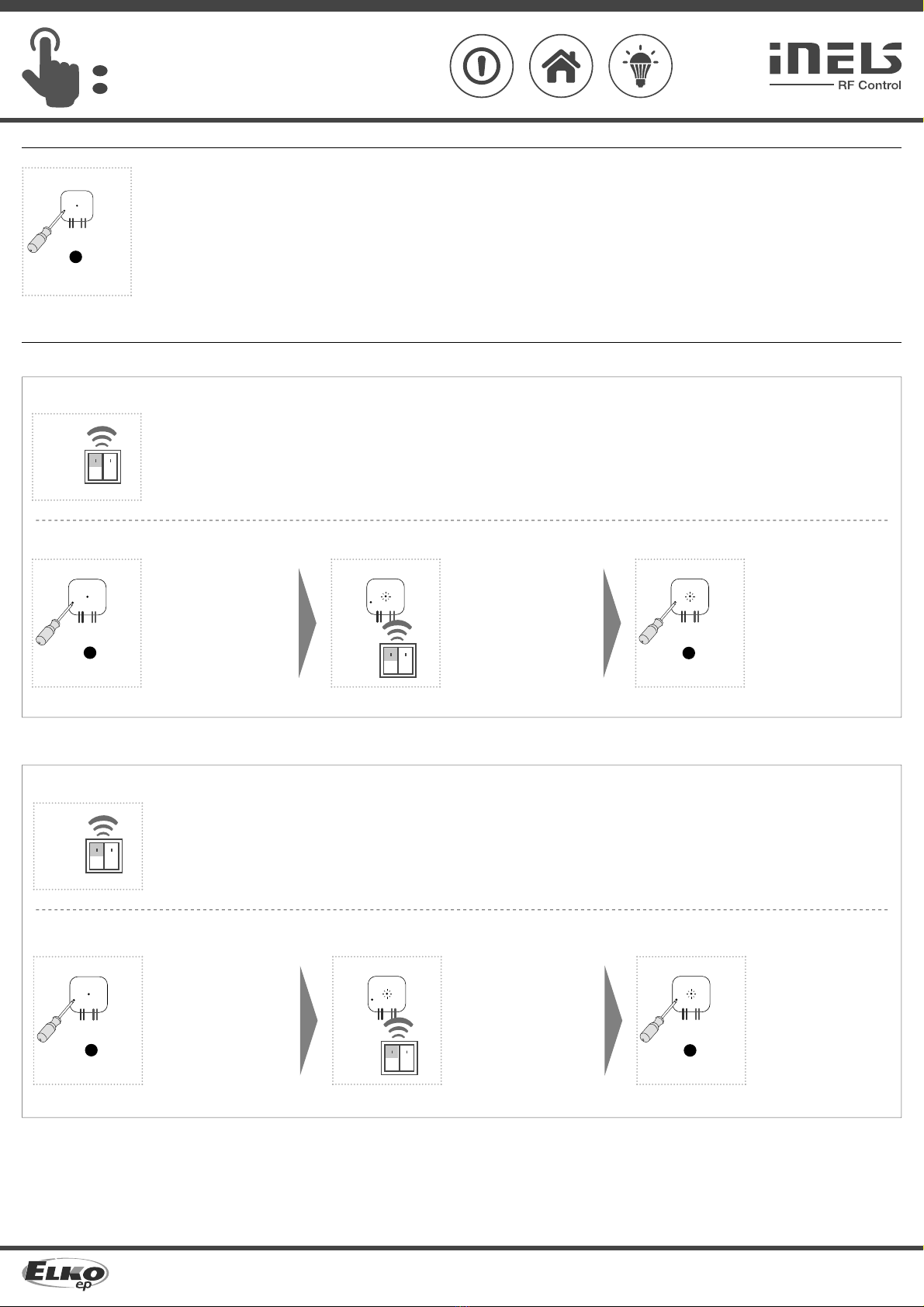

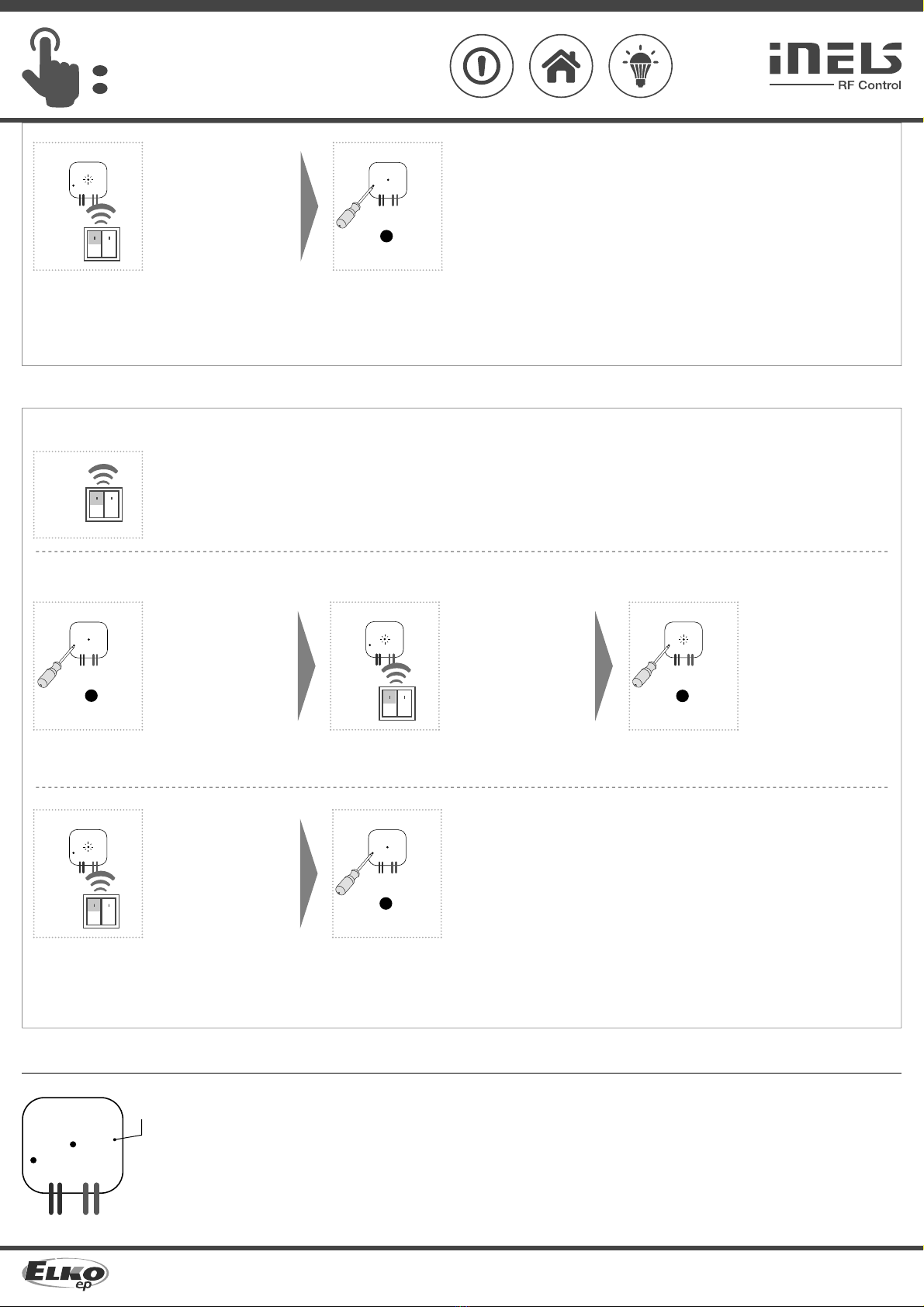

Delete actuator /
Deleting one position of the transmitter /
By pressing the programming button on the actuator for
5 seconds, deletion of one transmitter activates. The LED
flashes in an interval of 1s.
Pressing the required button on the transmitter deletes it from
the actuator's memory.
The LED goes out and the actuator returns to operating mode.
Deleting the entire memory /
By pressing the programming button on the actuator for
8 seconds, deletion occurs of the actuator's entire memory. The
LED flashes three times and goes out, then again flashes three
times and goes out.
The actuator goes into the programming mode, the LED flashes
in 0.5s intervals (max. 4min.).
You can return to the operating mode by pressing the Prog
button for less than 1s.
Attention:
The minimum distance between the controller (system unit) and the actuator must not be less than one
centimeter.
Between the individual commands must be an interval of at least 1s.
www.elkoep.com / www.elkoep.sk
ELKO
EP
,
s.r
.o.
|
Palackého
493
|
769
01
Holešov
,
V
šetuly
|
Czech
Republic
|
e
-mail:
[email protected]om
|
Support:
+420
778
427
36
6EL
KO
E
P
SL
OV
AKIA,
s.
r
.
o.
|
B
enkova 18 | 949 11 Nitra | Slovenská Republika | e-mail: [email protected] | Technická podpora: +421 37 658 6731Spínací bezdrôtový prvok
SK
230VAC/ 50 -60 Hz120 VAC/ 60Hz12-24VAC/DC 50-60Hz
7 VA / cos φ = 0.1 7 VA / cos φ = 0.1 -
0.7W 0.7 W 0.7W
+10 %; -15 %
2x switching / spínací (AgSnO2)
8A/ AC1
2000 VA / AC1
10 A/ <3 s
250 VAC1
500 mW
1x107
1x105
868 MHz, 915 MHz, 916 MHz
button / tlačidloPROG (ON/OFF)
up to / až 100 m
-15 ... + 50 °C
any / ľubovoľná
free at lead-in wires / voľné na prívodných vodičoch
IP30
III.
2
2x 0.75mm2, 2x 2.5 mm2
90 mm
49x 49x 21 mm
46g
EN60669, EN300220, EN301489 R&TTE Directive,Order. No426/2000 Coll.(Directive 1999/EC)/
EN 60669, EN 300 220, EN 301 489 smernice RTTE, NVč.426/2000Sb(smernice 1999/ES)
Technické parametre
Napájacie napätie:
Príkon zdanlivý:
Príkon stratový:
Tolerancia napáj.napätia:
Výstup
Počet kontaktov:
Menovitý prúd:
Spínaný výkon:
Špičkový prúd:
Spínané napätie:
Min. spínaný výkon DC:
Mechanická životnosť:
Elektrická životnosť (AC1):
Ovládanie
RF povelom zovládača:
Manuálne ovládanie:
Dosah na voľnom priestr.:
Ďalšie údaje
Pracovná teplota:
Pracovná poloha:
Upevnenie:
Krytie:
Kategória prepätia:
Stupeň znečistenia:
Vývody (drôtCY, prierez):
Dĺžka vývodov:
Rozmer:
Hmotnosť:
Súvisiace normy:
Varovanie
Návod na použitie je určený pre montáž a pre užívateľa zariadenia. Návod je vždy súčasťou balenia. Inštaláciu a
pripojenie môžu vykonávať iba pracovníci s príslušnou odbornou kvalifikáciou, pri dodržaní všetkých platných
predpisov, ktorí sa dokonale zoznámili s týmto návodom a funkciou prvku. Bezproblémová funkcia prvku je tiež
závislá na predchádzajúcom spôsobe transportu, skladovania a zaobchádzania. Pokiaľ objavíte akékoľvek známky
poškodenia, deformácie, nefunkčnosti alebo chýbajúci diel tento prvok neinštalujte a reklamujte ho u preda-
jcu. S prvkom či jeho časťami sa musí po ukončení životnosti zaobchádzať ako s elektronickým odpadom. Pred
začatím inštalácie sa uistite, že všetky vodiče, pripojené diely či svorky sú bez napätia. Pri montáži a údržbe je nutné
dodržiavať bezpečnostné predpisy, normy, smernice a odborné ustanovenia pre prácu s elektrickými zariadeniami.
Nedotýkajte sa častí prvku, ktoré sú pod napätím - nebezpečenstvo ohrozenia života. Z dôvodu priepustnosti RF
signálu dbajte na správne umiestnenie RF prvkov v budove, kde sa bude inštalácia prevádzať. RF Control je určený
iba pre montáž do vnútorných priestorov. Prvky nie sú určené pre inštaláciu do vonkajších a vlhkých priestorov,
nesmú byť inštalované do kovových rozvádzačov a do plastových rozvádzačov s kovovými dverami - znemožní sa
tak priepustnosť rádiofrekvenčného signálu. RF Control sa neodporúča pre ovládanie prístrojov zaisťujúcich životné
funkcie alebo pre ovládanie rizikových zariadení ako sú napr. čerpadlá, el. ohrievače bez termostatu, výťahy, klad-
kostroje a pod. - rádiofrekvenčný prenos môže byť tienený prekážkou, rušený, batéria vysielača môže byť vybitá a
pod., a tým môže byť diaľkové ovládanie znemožnené.
Mazanie prvku
Mazanie jednej pozície ovládača
Stlačením programovacieho tlačidla na prvku RFSA-62B na
dobu 5-tich sekúnd sa aktivuje mazanie jedného ovládača. LED
bliká v intervale 1s.
Stlačenie tlačidla na ovládači ho z pamäte prvku vymaže.
LED zhasne a prvok sa vráti do prevádzkového režimu.
Vymazanie celej pamäte
Stlačením programovacieho tlačidla na prvku RFSA-62B
na dobu 8 sekúnd sa vymaže celá pamäť prvku. LED trikrát
preblikne, zhasne, opäť trikrát preblikne a zhasne.
Prvok prejde do programovacieho režimu, LED bliká v 0.5s
intervaloch (max. 4min.).
Návrat do prevádzkového režimu vykonáte stlačením PROG
tlačidla na dobu kratšiu ako 1s.
Upozornenie:
Minimálna vzdialenosť medzi ovládačom (systémovou jednotkou) a prvkom nesmie byť menšia ako 1 cm.
Medzi jednotlivými povelmi musí byť rozostup minimálne 1s.
