Hx8
D
C
B
Gx4
Fx4
A

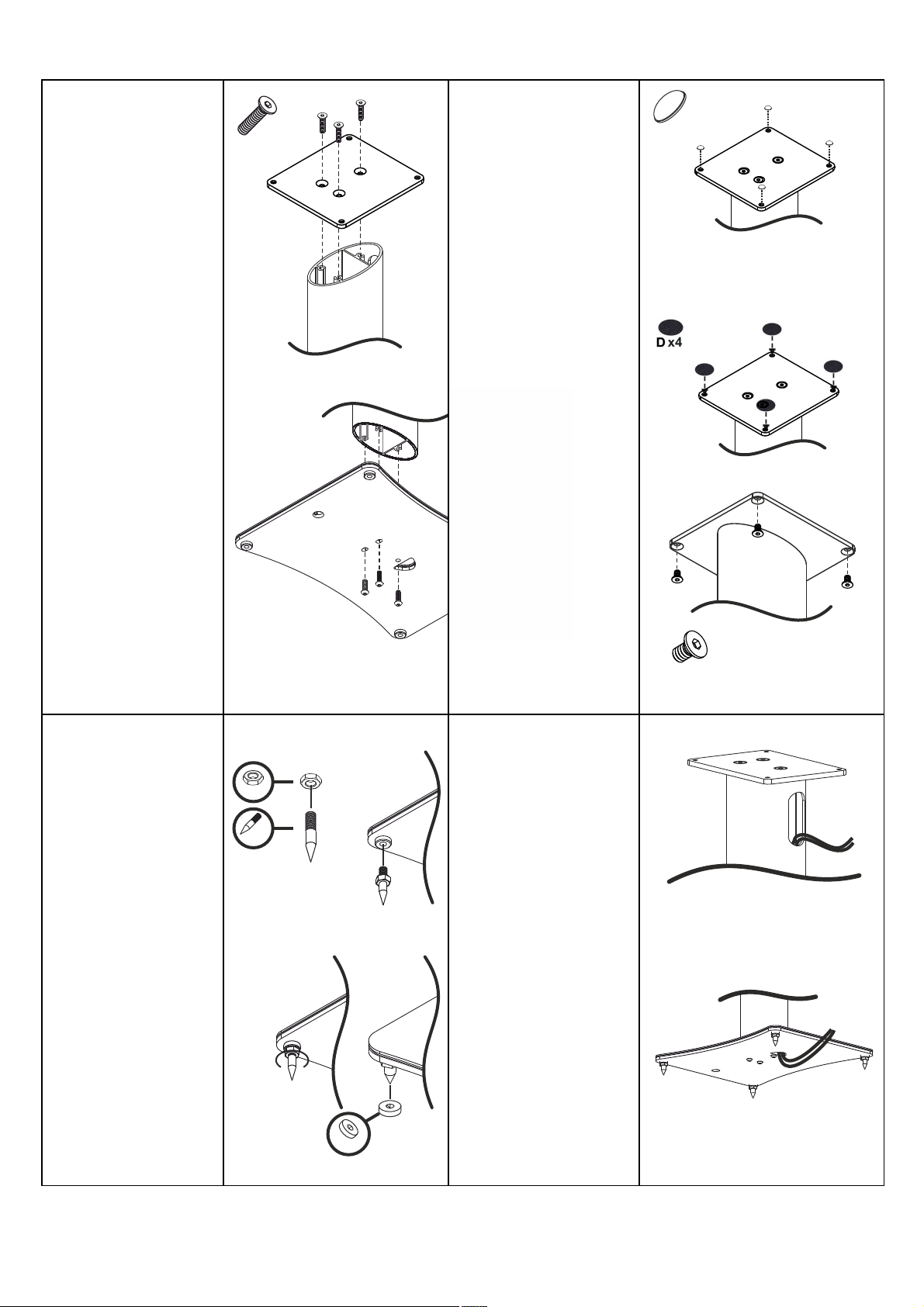

1.
Montieren Sie die
Montageplatte (3) mit Hilfe
der Schrauben (A) auf die
Säule (2).
Assemble top plate (3) to
column (2) by means of
screws (A).
Montieren Sie die
Grundplatte (1) mit Hilfe
der Schrauben (B) auf die
Säule (2).
Assemble bottom plate (1)
to column (2) by means of
screws (B).
2.
Kleben Sie die Dämpfungs-
Pads gemäß Zeichnung
auf.
Attach top pads as shown.
Sichern Sie Ihren
Lautsprecher ggf. mit Hilfe
der Klettpads (D), jeweils 1x
Filz- und 1x Hakenseite.
Attach Velcro-pads to
loudspeaker if required, 1x
loops, 1x hooks.
Wenn Ihr Lautsprecher eine
Einschlagmutter im
Gehäuseboden besitzt,
nutzen Sie bitte Schraube
(E) zur Sicherung.
If your loudspeaker has a
nut, please use bolt (E).
3.
Montieren und Justieren
Sie die Spikes (F).
Attach and adjust base
spikes (F).
Anmerkung:
Wenn Sie einen
empfindlichen Fußboden
(z.B. Parkett) besitzen,
sollten Sie die Spike-
Unterlegscheiben (H)
nutzen.
Note:
In case you have a
sensitive floor surface (like
hardwood or tiles)
which could be damaged
by the spikes, please use
the spike plates
included in the kit (H).
4.
Kabelverlegung…
Cable management…
Ax3
Ex4
Cx4
