Eizo DuraVision FDF2121WT-A Guide de l'utilisateur

日本語 English Français 簡体中文 한국어

 

  ご使用前に必ずこのセットアップマニュアルおよび取扱説明書（CD-ROM内）

をよくお読みになり、正しくお使いください。このセットアップマニュアルは大

切に保管してください。

Setup Manual

Important: Please read this Setup Manual and the User’s Manual stored (on the

CD-ROM) carefully to familiarize yourself with safe and effective usage.

Please retain this manual for future reference.

Manuel de conguration

Important: Veuillez lire attentivement ce Manuel d’installation et le Manuel

d’utilisation (inclus sur le CD-ROM) an de vous familiariser avec ce

produit et de l’utiliser efcacement et en toute sécurité. Veuillez conserver

ce manuel pour référence ultérieure.

设置手册

重要事项：请仔细阅读本设定手册和用户手册（储存在光盘上），以便掌握如何安

全、有效地使用本产品。请保留本手册，以备日后参考。

설치 설명서

중요: 보관된 본 설치 설명서 및 사용 설명서(CD-ROM)를 자세히 읽어서

안전하고 효과적인 사용 방법을 반드시 숙지하시기 바랍니다. 향후

참조를 위해 본 설명서를 보관하십시오.

Touch Panel Color LCD Monitor

 / Compatible Resolutions 

兼容的分辨率 호환되는 해상도

この製品は次の解像度に対応しています。

The monitor supports the following resolutions.

Ce moniteur prend en charge les résolutions suivantes.

本显示器支持下列分辨率。

모니터에서 지원하는 해상도는 다음과 같습니다.

Analog Input / Entrée analogique / 模拟输入 / 아날로그 입력



Resolution

Résolution

分辨率

해상도



Vertical Scan Frequency

Fréquence de balayage vertical

垂直扫描频率

수직 스캔 주파수

640 × 480 ～75 Hz

720 × 400 70 Hz

800 × 600 ～75 Hz

1024 × 768 ～75 Hz

1280 × 720 60 Hz

1280 × 960 60 Hz

1280 × 1024 ～75 Hz

1680 × 1050 60 Hz

1920 × 1080*1 60 Hz

Digital Input数字输入 / 디지털 입력



Resolution

Résolution

分辨率

해상도



Vertical Scan Frequency

Fréquence de balayage vertical

垂直扫描频率

수직 스캔 주파수

640 × 480 60 Hz

720 × 400 70 Hz

800 × 600 60 Hz

1024 × 768 60 Hz

1280 × 720 60 Hz

1280 × 960 60 Hz

1280 × 1024 60 Hz

1680 × 1050 60 Hz

1920 × 1080*1 60 Hz

Digital Input数字输入 / 디지털 입력



Resolution

Résolution

分辨率

해상도



Vertical Scan Frequency

Fréquence de balayage vertical

垂直扫描频率

수직 스캔 주파수

640 × 480 60 Hz

720 × 400 70 Hz

720 × 480 (4:3) 60 Hz

720 × 480 (16:9) 60 Hz

800 × 600 60 Hz

1024 × 768 60 Hz

1280 × 720 60 Hz

1280 × 960 60 Hz

1280 × 1024 60 Hz

1680 × 1050 60 Hz

1920 × 1080*1 60 Hz

VESA 規格に準拠したグラフィックスボードが必要です。

The graphics board should comply with the VESA standard.

Une carte vidéo conforme aux normes VESA est requise.

显卡应符合 VESA 标准。

그래픽 보드는 VESA 표준을 준수합니다.

*1 推奨解像度です。

*1 Recommended resolution

*1 Résolution recommandée.

*1 推荐的分辨率

*1 권장 해상도

日本語





本書および本体では次の絵表示を使用しています。内容をよく理解してから本文をお読みください。

 この表示を無視して誤った取扱いをすると、人が死亡または重傷を負う可能性がある内容を示

しています。

 この表示を無視して誤った取扱いをすると、人が傷害を負う可能性がある内容、および物的損

害のみ発生する可能性がある内容を示しています。

注意（警告を含む）を促すものです。例えばは「感電注意」を示しています。

禁止の行為を示すものです。例えばは「分解禁止」を示しています。

行為を強制したり指示するものです。例えばは「アース線を接続すること」を示してい

ます。





（本書）コンピュータとの接続から使いはじめるまでの基本説明。

 モニターの画面調整や設定、仕様などについての応用説明。

※1 CD-ROM内、PDFファイル（PDFファイルを見るには、Adobe Readerのインストールが必要です。）

1. 本書の著作権はEIZO株式会社に帰属します。本書の一部あるいは全部をEIZO株式会社からの事前の許諾

を得ることなく転載することは固くお断りします。

2. 本書の内容について、将来予告なしに変更することがあります。

3. 本書の内容については、万全を期して作成しましたが、万一誤り、記載もれなどお気づきの点がありま

したら、ご連絡ください。

4. 本機の使用を理由とする損害、逸失利益などの請求につきましては、上記にかかわらず、いかなる責任

も負いかねますので、あらかじめご了承ください。

5. 乱丁本、落丁本の場合はお取り替えいたします。販売店までご連絡ください。





• ご使用前には、「使用上の注意」および本体の「警告表示」をよく読み、必ずお守りください。





AVERTISSEMENT

WARNING

WARNUNG



AVERTISSEMENT

WARNING

WARNUNG







そのまま使用すると火災や感電、故障の原因となります。



この製品の内部には、高電圧や高温になる部分があり、感電、やけどの原因となります。ま

た、改造は火災、感電の原因となります。



お客様による修理は火災や感電、故障の原因となりますので、絶対におやめください。



この製品の内部に金属、燃えやすい物や液体が入ると、火災や感電、故障の原因となります。

万一、この製品の内部に液体をこぼしたり、異物を落とした場合には、すぐに電源プラグを抜

き、販売店またはEIZOメンテナンスセンターにご連絡ください。

日本語





不安定な場所に置くと、落下することがあり、けがの原因となります。

万一、落とした場合は電源プラグを抜いて、販売店またはEIZOメンテナンスセンターにご連絡

ください。そのまま使用すると火災、感電の原因となります。



火災や感電、故障の原因となります。

• 屋外。車両･船舶などのような強い振動や衝撃を受ける場所への搭載。

• 湿気やほこりの多い場所。

• 水滴のかかる場所。浴室、水場など。

• 油煙や湯気が直接当たる場所や熱器具、加湿器の近く。

• 直射日光が直接製品に当たる場所。

• 可燃性ガスのある環境。

• 腐食性ガス（二酸化硫黄、硫化水素、二酸化窒素、塩素、アンモニア、オゾンなど）が発生する環境

• ほこりや空気中に腐食を促進する成分（塩化ナトリウムや硫黄など）や導電性の金属などが

含まれている環境



包装用のプラスチック袋をかぶったりすると窒息の原因となります。



付属の電源コードは日本国内100VAC専用品です。

誤った接続をすると火災や感電の原因となります。



コード部分を引っ張るとコードが傷つき、火災、感電の原因となります。



󰩵

なお、アースリードは電源プラグをつなぐ前に接続し、電源プラグを抜いてから

外してください。順序を守らないと感電の原因となります。

二芯アダプタのアースリード、および三芯プラグのアースが、コンセントの他の

電極に接触しないようにしてください。



誤った接続は火災、感電、故障の原因となります。

• 取扱説明書で指定された電源電圧以外への接続。

• タコ足配線。



電源コードに重いものをのせる、引っ張る、束ねて結ぶなどをしないでください。電源コード

が破損（芯線の露出、断線など）し、火災や感電の原因となります。



感電の原因となります。







確実に設置されていないと、外れたり、倒れたりしてけがや故障の原因となります。万一、落

とした場合は電源プラグを抜いて、販売店またはEIZOメンテナンスセンターにご連絡くださ

い。そのまま使用すると火災、感電の原因となります。また、取り外したスタンドを再度取り

付ける場合には必ず元のねじを使用し、確実に固定してください。



もし触れてしまった場合には、手をよく洗ってください。

万一、漏れ出た液晶が、誤って口や目に入った場合には、すぐに口や目をよく洗い、医師の診

断を受けてください。そのまま放置した場合、中毒を起こす恐れがあります。





コードを引っ掛けたり、移動中にオプション品が外れたりして、けがの原因となります。



落としたりするとけがや故障の原因となります。



• 通風孔の上や周囲にものを置かない。

• 風通しの悪い、狭いところに置かない。

• 横倒しや逆さにして使わない。

通風孔をふさぐと、内部が高温になり、火災や感電、故障の原因となります。



感電の原因となります。



火災や感電防止のため、異常が起きたときすぐ電源プラグを抜けるようにしておいてくださ

い。



ほこり、水、油などが付着すると火災の原因となります。



プラグを差したままでおこなうと、感電の原因となります。





日本語



次のものがすべて入っているか確認してください。万一、不足しているものがある場合は、販売店または別紙のお

客様ご相談窓口にお問い合わせください。



• 梱包箱や梱包材は、この製品の移動や輸送用に保管していただくことをお勧めします。

• モニター本体

• 電源コード（二芯アダプタ）

• アナログ信号ケーブル：MD-C87

• デジタル信号ケーブル：FD-C39

• USBケーブル：MD-C93

• ステレオミニジャックケーブル

• EIZO LCDユーティリティディスク（CD-ROM）

• セットアップマニュアル（保証書付き（本書））

• お客様ご相談窓口のご案内

• ねじ穴隠しシート2 枚



例：LaidBack Stand（レイドバックスタンド）

   表示する入力信号を切り替えます。

   FineContrast（ファインコントラスト）モードを切り替えます。

   ※2

設定メニューの選択や、機能の調整または設定をします。

• ボタン：明るさ（ブライトネス）調整画面を表示します。

• ボタン：音量設定画面を表示します。

   設定メニューを表示し、各メニューの調整項目を決定したり、調整結果を保存

します。

   電源のオン/オフを切り替えます。

  モニターの動作状態を表します。

青：画面表示橙：省電力モード消灯：主電源/電源オフ

  主電源のオン/オフを切り替えます。

: オン　　 : オフ

  電源コードを接続します。

  Kensington社製のMicroSaverセキュリティシステムに対応しています。

  角度が調整できます。

  音声を再生します。

  ステレオミニジャックケーブルを接続します。

 

上：D-Sub15ピン（ミニ）コネクタ/中：DVI-Dコネクタ/下：DisplayPortコネクタ

  タッチパネルモニターとして使用する場合にUSBケーブルを接続します。

※1 使用方法は取扱説明書（CD-ROM内）を参照してください。

※2 この取扱説明書では、これ以降のボタンを、のボタンをと表記する場合があります。

設定メニュー※1





• コンピュータ、周辺機器の電源は切った状態で接続してください。

• 今まで使用していたモニターをこの製品に置き換える場合、コンピュータと接続する前に対応解像度表を参照し

て、コンピュータの設定を、必ずこの製品で表示できる解像度、垂直走査周波数に変更しておいてください。

• Windows 8.1およびWindows 7の場合、タッチパネルモニターは1台のみ接続できます。



• この製品に複数のコンピュータをつなぐ場合は、モニターの取扱説明書（CD-ROM内）を参照して接続してくださ

い。

1.

コンピュータのコネクタの形状を確認して、ケーブルを接続してください。

信号ケーブル接続後、各コネクタの固定ねじを最後までしっかりと回して、確実に固定してくださ

い。

DisplayPort

USB

DVI

D-Sub

AUDIO OUTPUT

DVI

D-Sub

DisplayPort

デジタル接続（DisplayPort）の場合

CDプレーヤー

など

または

アナログ接続（D-Sub）の場合

デジタル接続（DVI）の場合 FD-C39（付属）

MD-C87（付属）

ステレオミニジャックケーブル（付属）

PP200（オプション）

※1　タッチパネルモニターとして使用する場合に必要です。

2.

USBケーブル　MD-C93※1（付属）

日本語



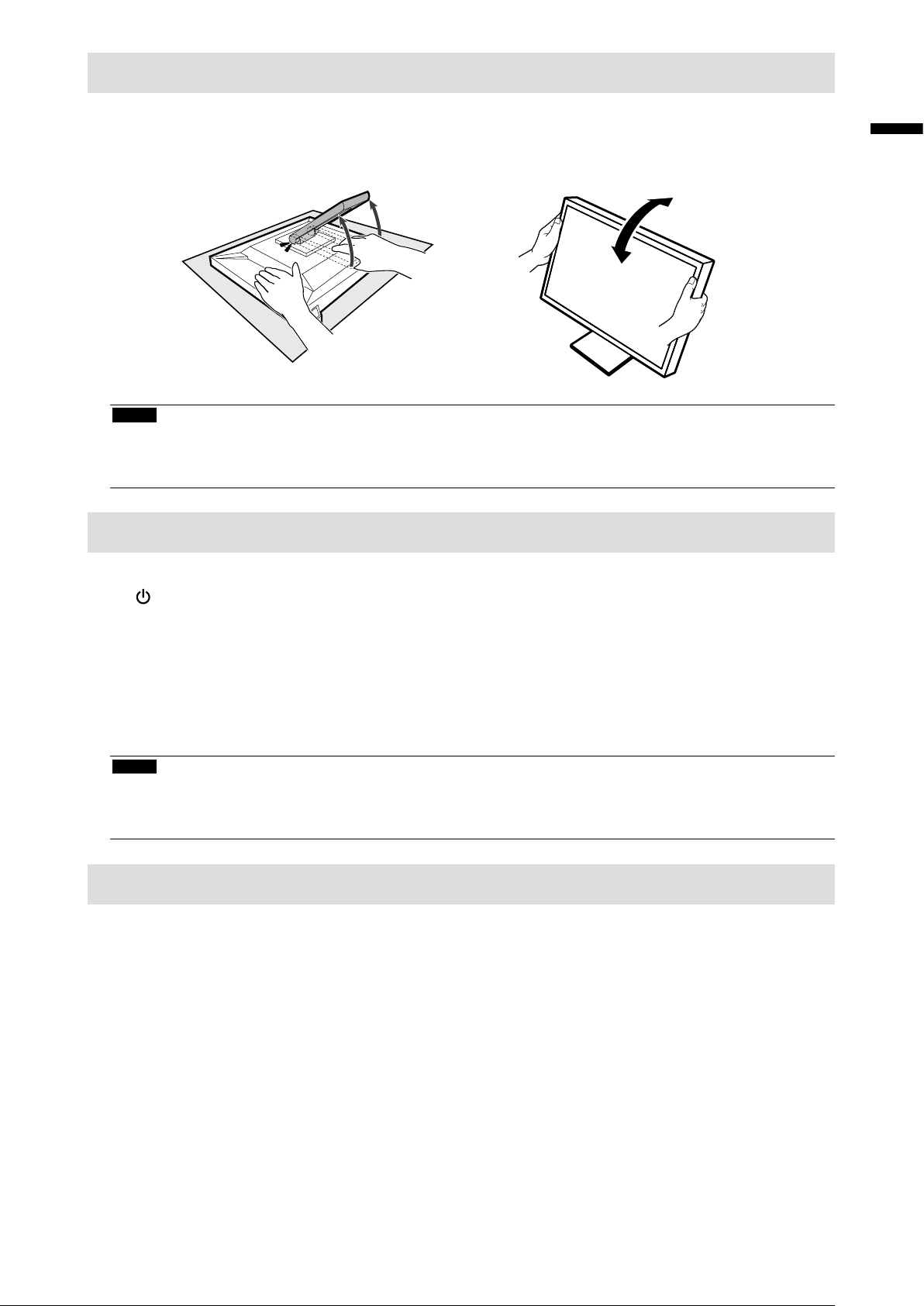

モニターの左右を両手で持ち、上下の角度を作業に適した状態になるように調整します。









• LaidBack Stand（レイドバックスタンド）の場合、パネル面が傷つかないよう、安定した場所に柔らかい布などを

敷き、カチッと音がするまで引いてください。梱包時の状態では使用しないでください。

• ケーブル類が正しく接続されているかご確認ください。



1. 

モニターの電源ランプが青色に点灯します。

2.

画面が表示されます。

電源を入れても画面が表示されない場合には、「画面が表示されない場合には」（P.8）を参照し

てください。



• 使用後は、電源を切ってください。

• 完全な省電力のためにはモニターの電源を切ることをお勧めします。主電源を切るか、電源プラグを抜くこと

で、確実にモニター本体への電源供給は停止します。



モニターの取扱説明書（CD-ROM 内）を参照して、キャリブレーションをおこないます。



 

 

 

• 電源ランプが点灯しない

• 電源コードは正しく接続されていますか。

• 主電源を入れてください。

• を押してください。

• 主電源を切り、数分後にもう一度電源を入れてみてく

ださい。

• 電源ランプが点灯：青色 • 設定メニューの「ブライトネス」、｢コントラスト｣、

「ゲイン」の各調整値を上げてみてください。

• 電源ランプが点灯：橙色 • で入力信号を切り替えてみてください。

• マウス、キーボードを操作してみてください。

• コンピュータの電源は入っていますか。

• ご使用のコンピュータおよびグラフィックスボードに

よっては、入力信号が検出されず、省電力モードから

復帰しない場合があります。マウス、キーボードを操

作しても画面が表示されない場合は、モニターの電源

ボタンで電源を切って、再度電源を入れてください。

画面が表示されたら、次の手順を実行してください。

症状が改善される場合があります。

1. を押して、モニターの電源を切ります。

2. を押しながらを押してモニターの電源を

入れます。

設定メニューの「インフォメーション」のメ

ニュータイトルに「x」が表示されます。

3. コンピュータを再起動します。

設定を元に戻す場合は、手順1～3を再度実行します。

• 電源ランプが点滅：橙色

• DisplayPort接続している機器に問題があります。問題を

解決し、モニターの電源を入れなおしてみてください。

詳細は出力機器の取扱説明書を参照してください。

  この表示はモニターが正常に機能していても、信号が正し

く入力されないときに表示されます。

• 入力されている信号が周波数仕様範囲外であ

ることを示す表示です。

• コンピュータの設定が、この製品で表示できる解像

度、垂直走査周波数になっていますか（「表示解像度

について」参照）。

• コンピュータを再起動してみてください。

• グラフィックスボードのユーティリティなどで、適切

な設定に変更してください。詳細はグラフィックス

ボードの取扱説明書を参照してください。

例：



• 表示された画面に関する症状やタッチパネルに関する症状については、モニターの取扱説明書（CD-ROM内）を参

照してください。
