EINHELL BG-CB 2041 T Manuel utilisateur
BG-CB 2041 T
Petrol Multi Tool Artikel-Nr.: 4501650
Ident-Nr.: 11011
Komponenten / Ersatzteile
Position Artikel-Nr. Beschreibung
1 450165001001 Engine 0,8kW / 1,1 PS / 25,4ccm
7 450165001007 Hex screw M5x30
8 450165001008 Front handle
9 450165001009 Safety pole
10 450165001010 Screw St4.2x13
11 450165001011 Buttom cover of front handle für Zusatzhandgriff
12 450165001012 Chain saw cpl.
22 450165001022 Pipe connector assy.
23 450165001023 Hex screw set M5x12 mit Unterlegscheibe
24 450165001024 Hex screw set M5x25 mit Unterlegscheibe
25 450165001025 Spring
26 450165001026 Position pin
27 450165001027 Handle (right)
31 450165001031 Handle (left)
32 450165001032 Switch C-1type
33 450165001033 Spring
34 450165001034 Accelerator trigger
35 450165001035 Safety lever
38 450165001038 Screw with flat washer M5x12 mit Unterlegscheibe
39 450165001039 Hex screw M5x25
40 450165001040 Blade guard seat für Messerschutzhaube
41 450165001041 Blade guard
42 450165001042 Nut M5
43 450165001043 Screw ST4.2x9.5
44 450165001044 Hex screw set M5x16 mit Unterlegscheibe
47 450165001047 Blade guard regula
48 450165001048 Nylon cut
51 450165001051 Gear case assy
52 450165001052 Spool body
53 450165001053 Spring
54 450165001054 Spring washer
57 450165001057 Spool cover
800 450165001800 Mixing canister 0.6L(1:40)
801 450165001801 Hex wrench S4
802 450165001802 Hex wrench S5
803 450165001803 Spanner S8-S10
804 450165001804 T wrench S19-S17
805 450165001805 Single belt
Engine Artikel-Nr.: 450165001001
Ident-Nr.:
Komponenten / Ersatzteile
Position Artikel-Nr. Beschreibung
201 450165001201 Screw set M4x15 mit Unterlegscheibe
202 450165001202 Screw ST4x9.5
203 450165001203 Screw St4.2x13
205 450165001205 Starter housing assy
208 450165001208 Chock lever
209 450165001209 Start pulley assy.
210 450165001210 Outlet gasket
213 450165001213 Oil seal 12x22x7
216 450165001216 Crank case gasket
218 450165001218 Ignition Coil mit Zündkerzenstecker
219 450165001219 Fly wheel
220 450165001220 Clutch shoe
221 450165001221 Spring
222 450165001222 Spring washer ?8
223 450165001223 Clutch screw M6
235 450165001235 Front housing
239 450165001239 Clutch drum
240 450165001240 Tank cap assy.
241 450165001241 Fuel tank
242 450165001242 Pipe jacket für Treibstoffleitungen
243 450165001243 Outlet pipe
244 450165001244 Inlet pipe
245 450165001245 Washer ?4.4
246 450165001246 Air filter
247 450165001247 Fuel filter
248 450165001248 Air filter cover
250 450165001250 Muffler cover
251 450165001251 Muffler
252 450165001252 Muffler gasket
256 450165001256 Piston pin clip ?8
257 450165001257 Piston pin ?8x28
260 450165001260 Piston
261 450165001261 Piston ring
262 450165001262 Cylinder gasket
263 450165001263 Cylinder
264 450165001264 Spark plug Champion RCJ6Y
270 450165001270 Carburetor gasket
273 450165001273 Screw für Luftfilterdeckel
275 450165001275 Carburetor

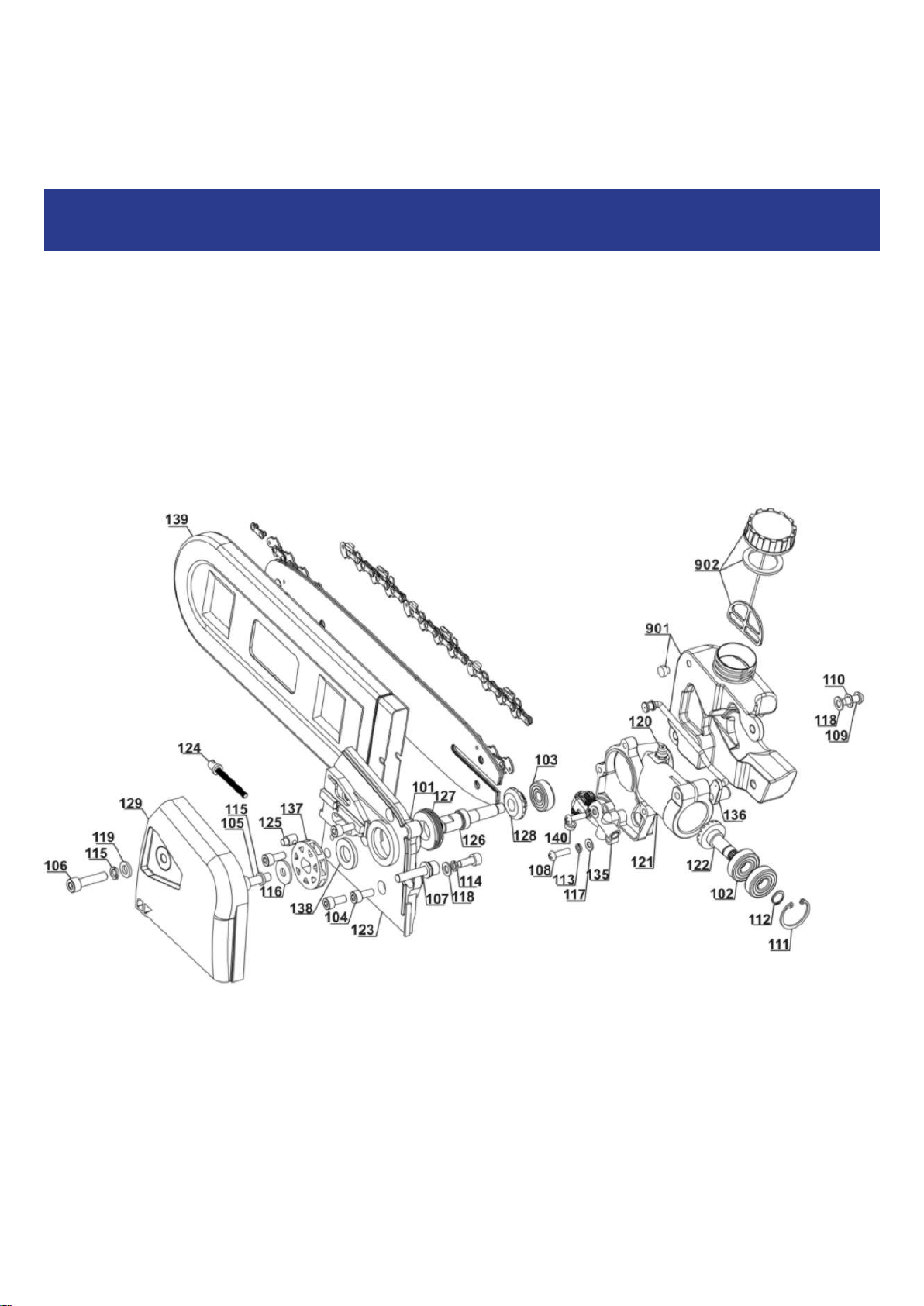

Chain saw cpl. Artikel-Nr.: 450165001012
Ident-Nr.:
Komponenten / Ersatzteile
Position Artikel-Nr. Beschreibung
102 450165001102 Bearing 609-2Z
103 450165001103 Bearing 627-2Z
105 450165001105 Hex screww M6X20
106 450165001106 Hex screww M6X25
109 450165001109 screww M5X12
110 450165001110 Spring washer 5
111 450165001111 Stop washer 24
112 450165001112 Stop washer 9
115 450165001115 Spring washer 6
116 450165001116 Flat washer 6
118 450165001118 Flat washer 5
119 450165001119 Flat washer 6
120 450165001120 Oil nipple M6
121 450165001121 Gear case
122 450165001122 Gear
124 450165001124 Screw
128 450165001128 Gear
129 450165001129 Cover
135 450165001135 Oil pump assy.
136 450165001136 Oil pipe
137 450165001137 Chain wheel
138 450165001138 Washer
139 450165001139 Bar cover
901 450165001901 Oil tank assy.
902 450165001902 Tank cap assy.
Art.-Nr.: 45.016.50 I.-Nr.: 11011
BG-CB 2041 T
1
DOriginalbetriebsanleitung
Benzin-Multifunktionswerkzeug
Hochentaster
GB Original operating instructions
Petrol Multi-Function Tool
Pole-Operated Pruner
SOriginal-bruksanvisning
Bensindrivet multifunktionsverktyg
Stamkvistare
Anleitung_BG_CB_2041_T_SPK1.indb 1Anleitung_BG_CB_2041_T_SPK1.indb 1 24.01.12 08:2224.01.12 08:22
- 2 -
1 2
1
3
29 15
14
9 10 13
4
2
3a
3b
4
5
6
7
8
11
12 17
16
1
2
24
26
25
23
22
21
8
7
5
27
6
18
19
20
Anleitung_BG_CB_2041_T_SPK1.indb 2Anleitung_BG_CB_2041_T_SPK1.indb 2 24.01.12 08:2224.01.12 08:22

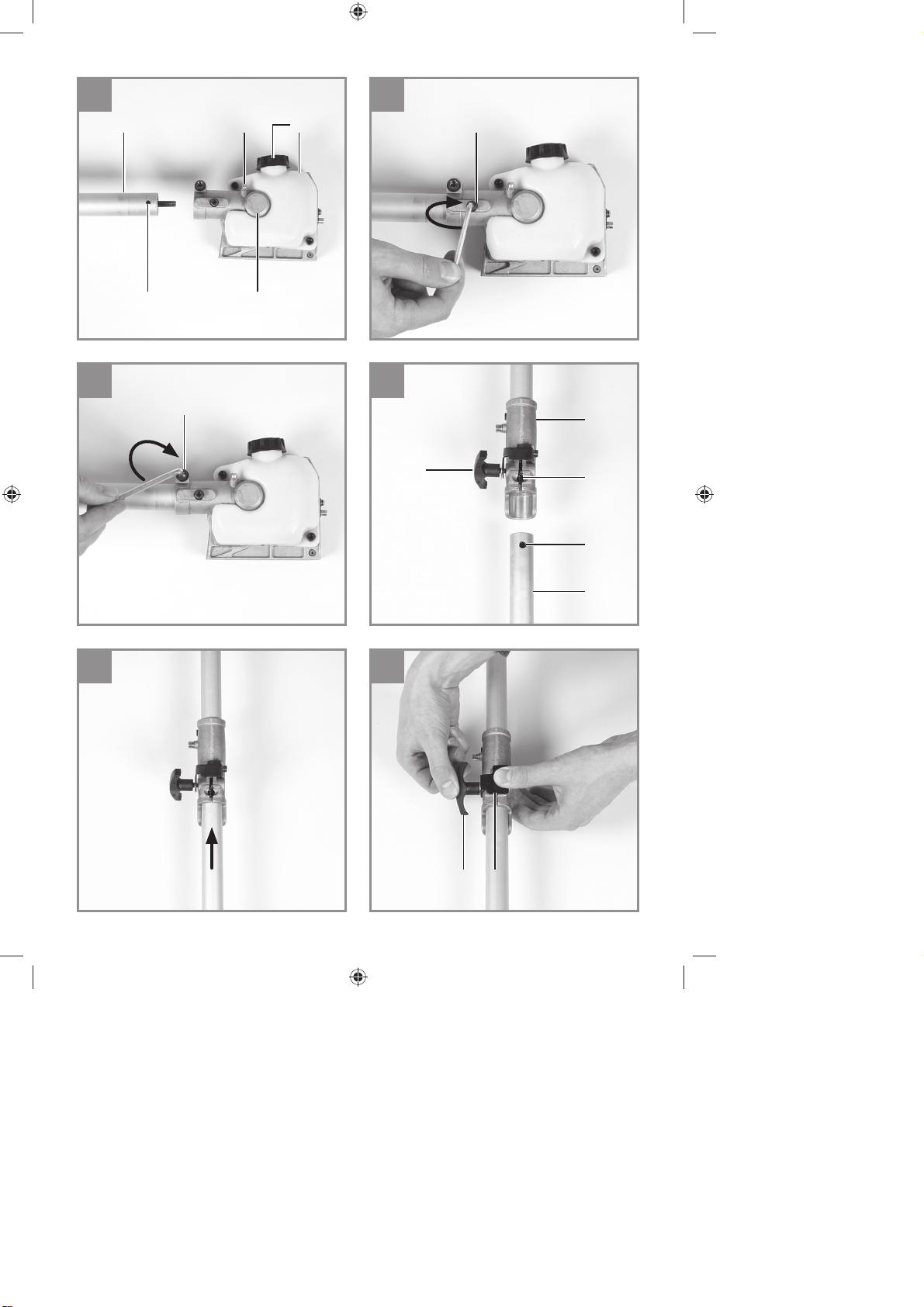

- 3 -
4 5
6 7
8 9
I
G N
3bF
4 28 3a K
5
R
H
4
G
Anleitung_BG_CB_2041_T_SPK1.indb 3Anleitung_BG_CB_2041_T_SPK1.indb 3 24.01.12 08:2224.01.12 08:22
- 4 -
10 11
L S
12 13
LP O
14 15
2 mm
M
1
N
2
S
Anleitung_BG_CB_2041_T_SPK1.indb 4Anleitung_BG_CB_2041_T_SPK1.indb 4 24.01.12 08:2324.01.12 08:23
