EGAmaster 58916 Manuel utilisateur
MANUAL DE INSTRUCCIONES
OPERATING INSTRUCTIONS
MANUEL D’INSTRUCTIONS
ESPAÑOL............................... 2
ENGLISH................................ 6
FRANÇAIS ........................... 10
DESPIECE / SPARE PARTS
DRAWING / DEPEÇAGE ..... 14
GARANTIA / GUARANTEE /
GARANTIE........................... 17
COD.58916 4-15N.m
COD.58917 15-35N.m
3/8''
ATORNILLADOR DINAMOMÉTRICO
ACODADO A BATERIA
BATTERY TORQUE ANGLE NUTRUNNER
TOURNEVIS DYNAMOMÉTRIQUE ANCRÉ
SANS FIL
2
ESPAÑOL
18V 3/8''
COD. 58916 COD.58917
COD. Tamaño Volt.
Velocidad
libre
(R.P.M)
Rango de
par (N.m)
Capacidad
(mm) Cmk ±10% Peso
(kgs)
58916 Cuadrado
3/8" 18 450 4~15 M4~M6 1,67 1,65
58917 200 15~35 M6~M8 2,17
3
Interruptor F / R para marcha atrás:
Haga doble clic 1 segundo para la rotación F / R.
Indicador LED para información del proceso.
Luz LED para trabajar en lugares
oscuros
Interruptor de alimentación:
A. En la operación de avance, 1/2 gatillo será de arranque suave. Gatillo completo
para alta velocidad.
B. En marcha atrás, la operación es siempre a alta velocidad.
El indicador LED y el botón de interruptor F / R proporcionan información del proceso para
el operador.
VERDE .................OK Verde, el apriete está bien y se apaga.
ROJO....................NO OK Rojo, maneja el choque con un pitido y vibración largos.
VERDE-ROJO.....Invertir Verde-Rojo para operación inversa.
AMARILLO..........Amarillo, batería baja, cambie la batería.
1. Bip corto, batería baja:
La herramienta aún puede terminar de apretar correctamente.
2. Bip largo, batería demasiado baja:
El motor está bloqueado, cambie la batería inmediatamente .
Operación del interruptor de rotación F / R:
1. Haga doble clic 1 segundo y no suelte durante 3 segundos.
2. Bip largo, luego la luz verde y roja parpadea, el modelo se transforma con
éxito.
Modo 1 - AUTO: la herramienta vuelve a avanzar automáticamente después de la operación
Rev.
Modo 2 - MANUAL: la herramienta debe ajustarse manualmente a la operación de avance
después de la operación de rev.
CARGANDO LA BATERÍA
1. Coloque el cargador en un lugar fresco y bien ventilado.
2. Deslice la batería en el cargador fácilmente y empújela hacia
abajo.
4
INDICACIONES LED DEL CARGADOR
Iluminado en rojo: listo para cargar.
Rojo intermitente: la temperatura de la batería es demasiado
alta, comenzará a cargarse cuando la temperatura baje.
Verde intermitente: Cargando.
Encendido en verde: la batería está completamente cargada
y se está cargando lentamente.
Rojo + verde intermitente: Error de batería, cambie la
batería.
INDICADOR DE BATERIA
AJUSTE DE PAR
Nota: durante el ajuste, retire la batería por su
seguridad.
5
ORIFICIO DE AJUSTE
1. Levante la tapa de ajuste.
2. Tome la herramienta de ajuste e insértela en el portapuntas.
3.Girehastaqueaparezcaeloriciodeajuste.
1.Insertelaherramientadeajusteeneloriciodeajuste.
2. Gire en sentido horario para disminuir el par.
Gire en sentido antihorario para aumentar el par.
3.Pruebeelparconunprobadorcualicado.
6
ENGLISH

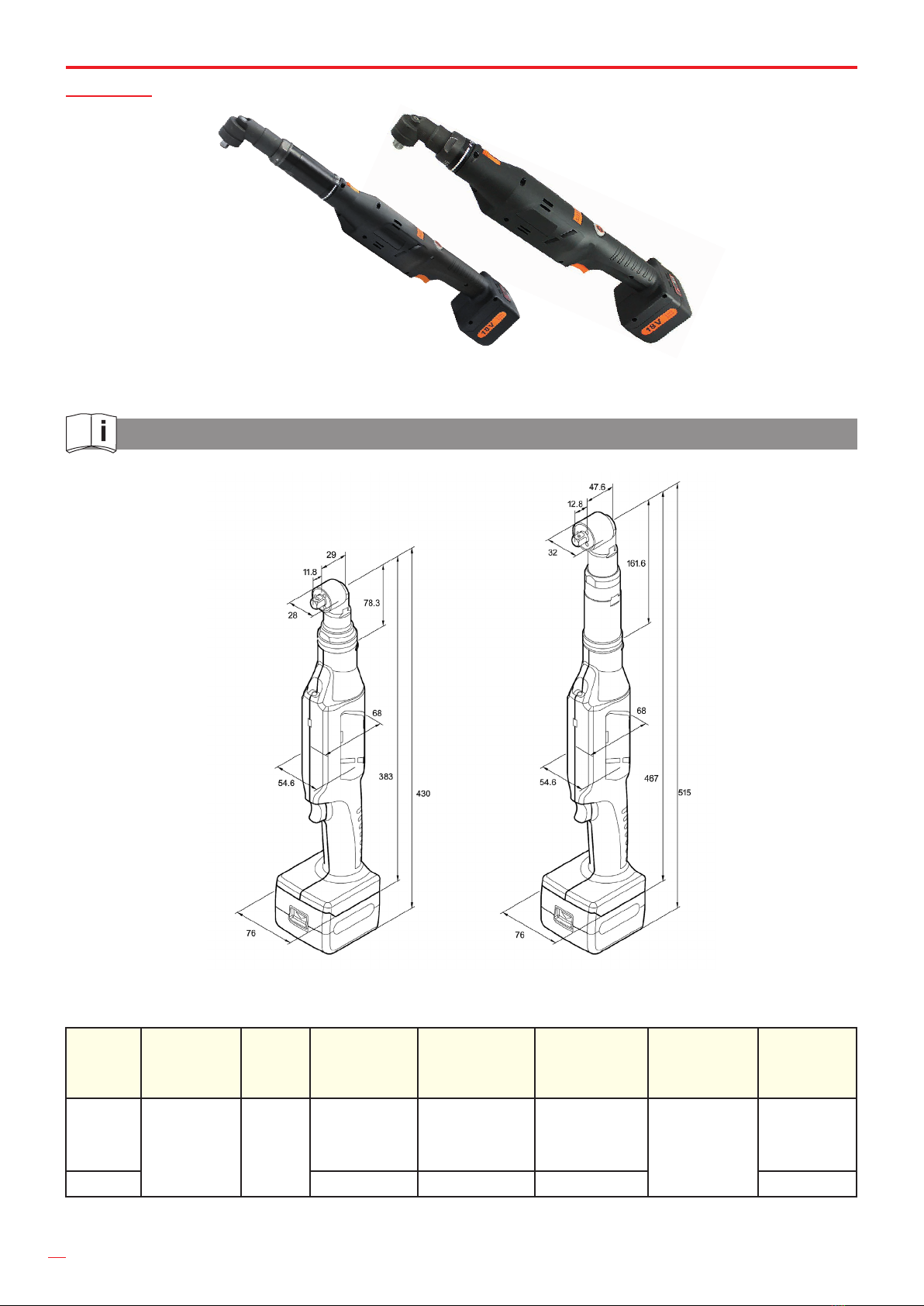

18V 3/8''
CODE 58916 CODE 58917
CODE Drive
Size Volt.
Free
Speed
(R.P.M)
Torque
Range (N.m)
Capacity
(mm) Cmk ±10% Weight
(kgs)
58916 Square
3/8" 18 450 4~15 M4~M6 1,67 1,65
58917 200 15~35 M6~M8 2,17
7

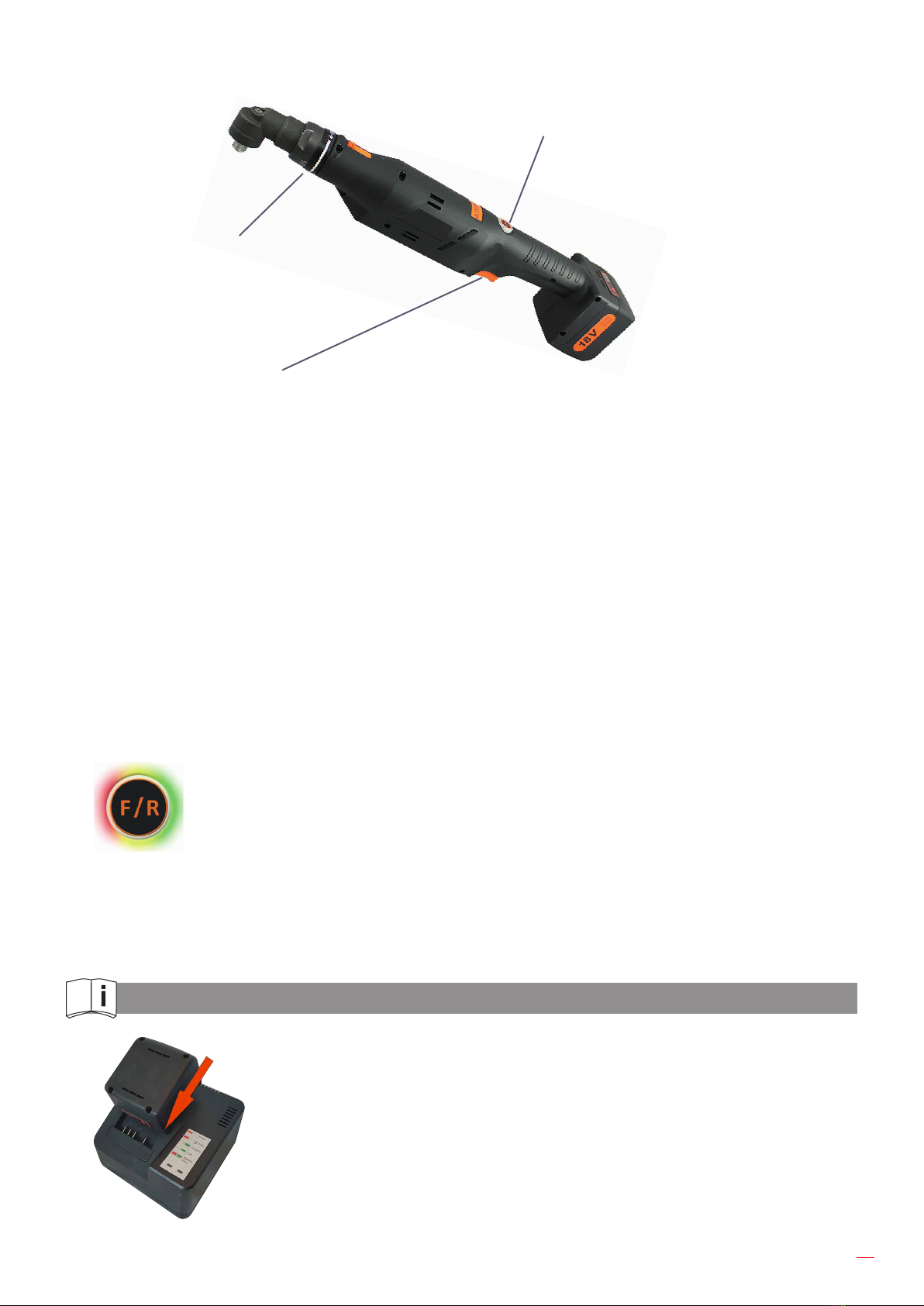

F/R Switch for Reverse:
Double-click within 1sec for F/R rotation
LED Indictor for process information
LED light for working in dark place.
Power Switch:
A. In Forward operation, 1/2 trigger will be soft-start. Full trigger for high speed.
B. In Reverse operation is always in high speed.
El indicador LED y el botón de interruptor F / R proporcionan información del proceso para
el operador.
GREEN..............OKGreen,thetighteningisOK,andshut-o.
RED....................NO OK Red,handle shock with long beep & vibration.
GREEN-RED.....Reverse Green-Red for reverse operation.
YELLOW............Yellow, Low Battery, change battery.
1. Short beep,low battery:
Toolcanstillnishtighteningcorrectly.
2. Long beep,battery is too low:
Motor is locked,change the battery immedicately .
F/R Rotation Switch Operation:
1. Double-click within 1 sec and does not release for 3 seconds.
2.LongBeep,thenGreenandRedlightash,themodelistransformedsuc-
cessfully.
Mode 1 - AUTO: Tool return to Forward automatically after Rev operation.
Mode 2 - MANUAL: Tool needs to be adjusted manually to Forward operation after Rev
operation.
CHARGING THE BATTERY
1. Place charger in a cool and well-ventilated area.
2. Slide the battery into charger easily and push to the bottom.
8

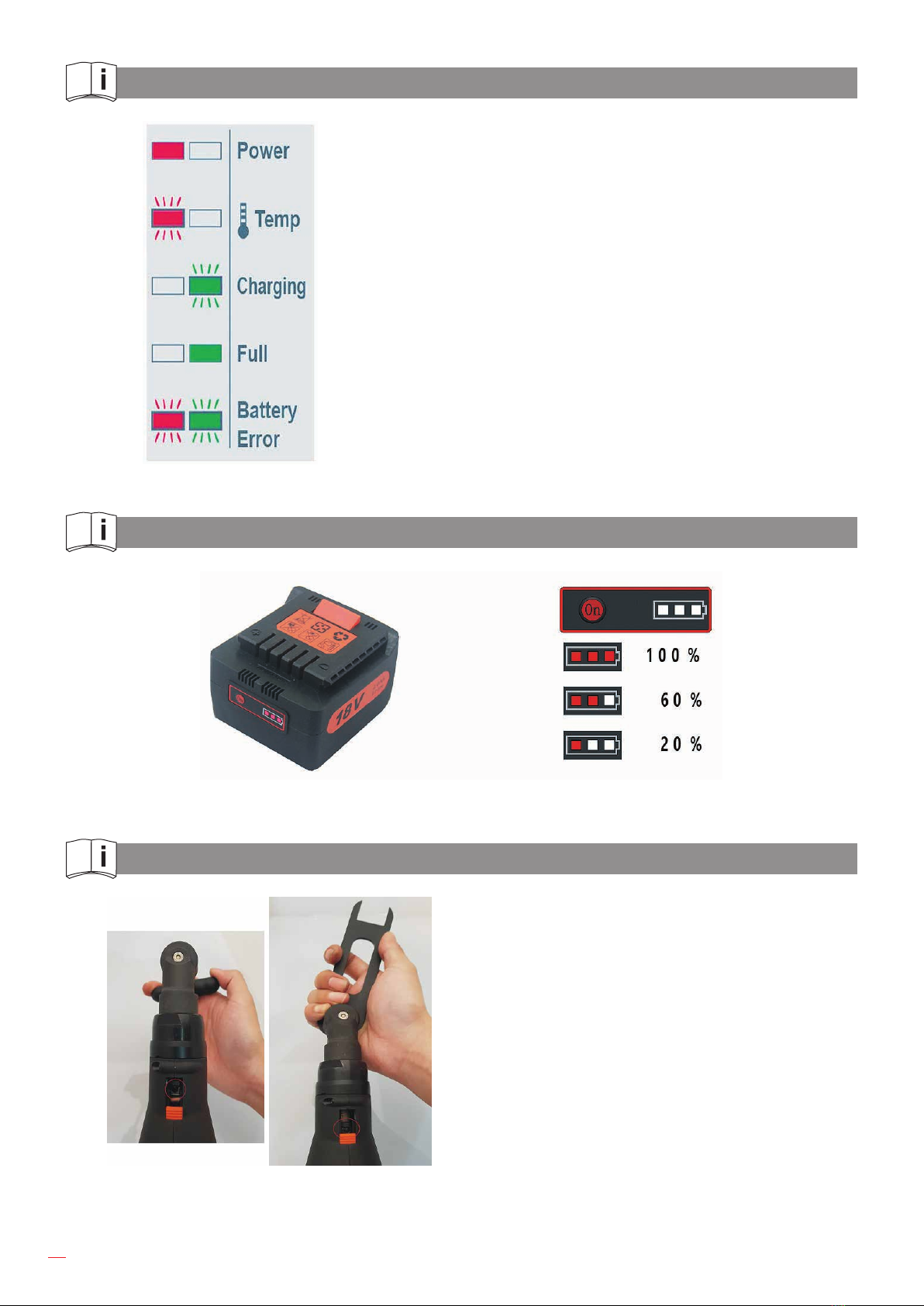

CHARGER LED INDICATIONS
Red Lit: Ready to charge.
Flashing Red: The temperature of the battery is too high,
it will start to charge at temperature drop.
Greenashing:Charging.
Green Lit: Battery is fully charged and trickle charge.
Flashing Red+Green: Battery Error, change battery.
BATTERY INDICATOR
TORQUE ADJUSTMENT
Note: During the adjustment, remove the
battery pack for your safety.
9

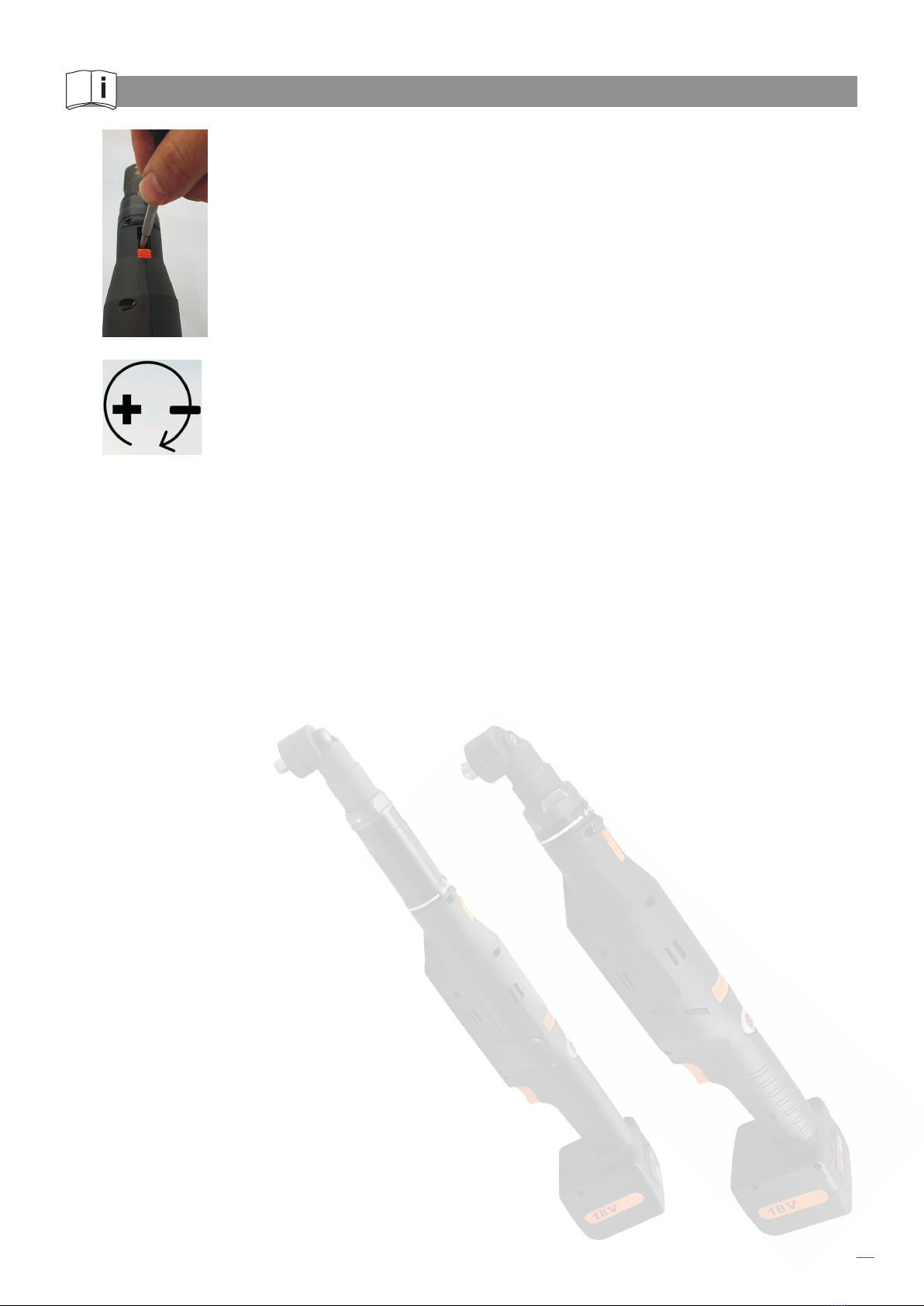

ADJUST HOLE
1. Lift the adjustment cover.
2. Take the adjust tool and insert to the bit holder.
3. Turn until the adjust hole shows up.
1. Insert the adjust tool into the adjust hole.
2. Turn clockwise to decrease torque.
Turn counterclockwise to increase torque.
3.Testthetorquebyqualiedtester.
10
FRANÇAIS
18V 3/8''
COD. 58916 COD.58917
CODE Taille Volts
Vitesse
libre
(R.P.M)
Plage de
couple
(N.m)
Capacité
(mm) Cmk ±10% Poids
(kgs)
58916 Carré
3/8" 18 450 4~15 M4~M6 1,67 1,65
58917 200 15~35 M6~M8 2,17
