EGAmaster COD.66265 Manuel utilisateur

CALIBRE DIGITAL

DIGITAL CALIPER

PIED À COULISSE DIGITAL

COD.66265

BLUETOOTH

ESPAÑOL............................... 2

ENGLISH................................ 7

FRANÇAIS ........................... 12

GARANTIA / GUARANTEE /

GARANTIE........................... 17

MANUAL DE INSTRUCCIONES

OPERATING INSTRUCTIONS

MANUEL D’INSTRUCTIONS

Lea atentamente las instrucciones del producto y use el producto correctamente según las

instrucciones.

1. FIGURA Y BOTONES DEL PRODUCTO

1. Botón INC: pulsación corta para conversión de medición incremental.

Botón 2.mm/in: pulsación corta para conversión de pulgadas/métricas.

3. Botón /0: presione brevemente para encender o apagar, presione prolongadamente para

establecer cero.

4. Tapa de la pila: reemplace de la pila

5. Rodillo

6. Escala

7. Haz

8. Varilla de medición de profundidad: profundidad de medición

9. Tornillo de bloqueo: en sentido contrario a las agujas del reloj para jar el control deslizante

en cualquier lugar, en sentido contrario a las agujas del reloj para desbloquear.

10. Pantalla LCD: muestra el valor de medición

11. Botón de DATOS: botón de función bluetooth, use la función para el producto bluetooth, vea

la operación bluetooth y realice una instrucción detallada.

12. Mordazas internas: medición de la dimensión interna

13. Medición de pasos: dimensión de paso de medición

14. Mordaza externa: medición de la dimensión externa.

2. PASOS DE USO

Antes de usar, asegúrese de que la pila esté instalada.

1. Gire para liberar el bloqueo de la pinza en sentido contrario a las agujas del reloj, y la pinza

de rodillo empujada a mano se puede mover.

2. Encienda para vericar si la pinza funciona bien.

3. Limpie la supercie de medición de la herramienta de medición. Cierre la garra de medición

con la fuerza adecuada, presione brevemente para encender y poner a cero, y la pinza se

puede usar normalmente, el tamaño de las diferentes partes se puede medir siguiendo la

operación.

ESPAÑOL

Medida exterior Medida interna

Medida de paso Medición de profundidad

3. FUNCIÓN BLUETOOTH

Solo los productos con forma de bluetooth pueden usar esta función.

Cuando lo use, intente no aplicar demasiados programas al mismo tiempo para evitar la

operación del sistema de tropiezos y afectar la transmisión de datos.

1. Coincidencia: cuando la herramienta de medición coincide con el dispositivo receptor con

bluetooth por primera vez, ambos deben coincidir para la operación, encienda la función

de búsqueda bluetooth del dispositivo receptor (computadora, teléfono), al mismo tiempo,

largo- presione el botón DATA en la herramienta de medición durante más de 3 segundos,

hasta que la pantalla parpadee lentamente, signica que la herramienta de medición ingresa

en el modo de búsqueda, aoje el botón DATA, espere hasta que el equipo receptor busque

el dispositivo de teclado Bluetooth, luego haga clic para conéctese y espere la conexión

entre la herramienta de medición y el dispositivo. Después de conectarse, se mostrará en la

pantalla todo el tiempo. Si no se puede conectar en 5 minutos, desaparecerá, la herramienta

de medición saldrá del modo de búsqueda automáticamente. Si continúa la conexión, repita

las acciones anteriores.

2. Enviar datos: después de conectarse, presione brevemente el botón DATA, los datos se

pueden enviar al dispositivo receptor (computadora, teléfono), la pantalla parpadeará al

mismo tiempo para recordar que se enviaron los datos. Cuando la herramienta de medición

y el dispositivo receptor coincidan y se conecten, intente mantener la distancia más cercana

para evitar que el bluetooth se altere o interrumpa, cuando la herramienta de medición no

envíe datos durante más de 15 minutos, el bluetooth se apagará automáticamente para

ahorra energía.

3. Precaución: si una herramienta de medición coincide y se conecta con varios dispositivos

receptores, el dispositivo que se conectó recientemente tiene prioridad de conexión. Debido

a la diferencia del sistema del dispositivo receptor, después de que una herramienta de

medición coincida y se conecte con un dispositivo receptor, cuando se conecta con una

computadora con Windows, no se puede conectar presionando prolongadamente el botón

DATA de la herramienta de medición para la reconexión directamente, es necesario eliminar

Bluetooth Teclado que se muestra en la computadora, y haga coincidir nuevamente para

conectarse.

4. CARACTERISTICAS DE PRODUCTO

1. Sistema de medida relativo inductivo.

2. Clase de protección: IP67, puede evitar que entren cuerpos extraños en el producto y puede

usarse en agua a menos de 1 metro de profundidad en poco tiempo.

3. Velocidad de respuesta: 3,2 m/s.

4. Apagado automático, función de encendido. Nota: cuando el calibrador no se usa durante 8

horas, si desea volver a usar el calibrador, cierre las mordazas de medición suavemente y

presione brevemente la tecla “0/” para establecer cero.

5. Pila de litio CR2032, duración de la pila> 1 año.

6. Altura de la palabra de la pantalla LCD: 11 mm

7. Alarma de baja potencia: cuando el voltaje de la pila es demasiado bajo, la pantalla muestra

“B” para recordarle al usuario que reemplace la pila

8. Opción: función de puntuación en inglés

Rango de medida

Resolución: 0,01 mm/0,0005”

0-150 mm/0-6” Precisión: 0,02 mm/0,001”

0-200 mm/0-8” Precisión: 0,03 mm/0,0015”

0-300 mm/0-12” Precisión: 0,03 mm/0,0015”

Resolución: 0,001 mm/0,00005” (opcional)

0-150 mm/0-6” Precisión: 0,01 mm/0,0004”

0-200 mm/0-8” Precisión: 0,01 mm/0,0004”

0-300 mm/0-12” Precisión: 0,02 mm/0,0008”

Temperatura de trabajo: 0-40ºC

Almacenamiento y transporte: -20-70ºC

Humedad ambiental: ilimitada

5. REEMPLAZAR LA PILA

1. Prepare un destornillador recto y un paño suave.

2. Envuelva el destornillador con el paño suave para evitar rayar la supercie de la mordaza.

3. Alinee el destornillador recto con la tapa de la pila de forma plana.

4. Con el dedo índice como punto de apoyo, la tapa de la pila se puede quitar y la pila vieja se

puede sacar con una ligera fuerza hacia arriba.

5. La nueva pila se carga en la tapa de la pila de acuerdo con el polo positivo hacia arriba y

luego la tapa de la pila se inserta en la posición correspondiente.

6. Presiona suavemente la tapa de la pila para completar la instalación.

1 2 3

4 5 6

6. PRECAUCIÓN

Aunque usted posee el producto de alta calidad, como cualquier otro producto electrónico,

es necesaria la atención adecuada,

1. El producto pertenece a la herramienta de medición precisa, evite el contacto del producto

con líquido, la exposición a la luz solar, no desmonte ni golpee el producto.

2. Acerca de la pila: prohibido cargar o quemar, la pila vieja debe desecharse de acuerdo con

las leyes y regulaciones locales.

3. Para garantizar el buen estado de la herramienta de medición durante mucho tiempo, limpie

la contaminación del aceite y el líquido de la herramienta de medición con un paño suave

después de usarla.

4. Si no lo usa durante mucho tiempo, saque la pila.

7. ELIMINACIÓN DE FALLOS

Cuando el número parpadee en la pantalla o se muestre “B” en la pantalla, cambie la pila.

NOTAS

¡IMPORTANTE!

El fabricante no se responsabiliza de los daños o mal funcionamiento del aparato en caso

de un uso incorrecto o se haya utilizado para trabajos para los que no está diseñado.

Según la directiva sobre residuos eléctricos de aparatos eléctricos y electrónicos

(RAEE), éstos deberán recogerse y tratarse por separado. Si en el futuro tiene que deshacerse

de este producto, no se deshaga de él junto con la basura doméstica. Póngase en contacto con

su distribuidor para proceder a su reciclaje de manera gratuita cuando sea posible.

GARANTÍA

El fabricante garantiza al comprador de este aparato la garantía total durante 12 meses de

las piezas con defectos de fabricación.

Esta garantía no cubre aquellas piezas que por su uso normal tienen un desgaste.

Nota: para obtener la validez de la garantía, es absolutamente imprescindible que com-

plete y remita al fabricante el documento de “CERTIFICADO DE GARANTIA”, dentro de

los siete días a partir de la fecha de compra.

Please read the product instruction carefully and use the product correctly under the instruction.

1. PRODUCT FIGURE AND BUTTONS

1.INC button:Short press for incremental measurement conversion.

2.mm/in button:Short press for inch/metric conversion.

3. /0 button:short press to turn on or turn o󰀨, long press to set zero.

4.Battery cover: replace battery

5.Thumb roller

6.Scale

7.Beam

8.Depth measurement rod: measuring depth

9.Locking screw:unclockwise for xing the slider in any place,unclockwise for unlock.

10.LCD screen: display measurement value

11.DATA button: bluetooth function button, use the function for the bluetooth product, see the

bluetooth operation and made a detailed istrunction.

12.Internal jaws: measuring Internal dimension

13.Step measurement: measuring step dimension

14.External jaw: measuring external dimension

2. USE STEPS

Before use, please make sure that the battery is installed.

1. Rotate to unclockwise release the lock of the caliper, and hand-pushed roller caliper can be

moved.

2. Turn on to check if the caliper work well.

3. Clean the measuring surface of the measuring tool. Close the measuring claw with

appropriate force, short-press to turn on and set zero, and the caliper can be used normally,

size of di󰀨erent parts can be measured by following operation.

ENGLISH

External measurement Internal measurement

Step measurement Depth measurement

3. BLUETOOTH OPERATION

Only bluetooth form products can use this function.

When using, please try not to apply too many other software at the same time to avoid the

stumble system operation and a󰀨ect the data transmission.

1. Matching: When the measuring tool matches with the receiving device with bluetooth for the

rst time use, both shall be matched for operation, turn on the bluetooth searching function

of receiving device (computer, phone),at the same time, long-press DATA button on the

measuring tool for more than 3 seconds,till on the screen twinkles slowly,it means that

the measuring tool enters in the searched mode, loosen DATA button, wait till the receiving

equipment searches the Bluetooth Keyboard device, then click to connect, and wait for

the connection between the measuring tool and device.After connecting, will display on

the screen all the time. If it can not be connected within 5 minutes, will disappear, the

measuring tool will exit the searched mode automatically.If continuing connection, please

repeat the above actions.

2. Send data: After connecting, short-press DATA button, data can be sent to the receiving

device (computer, phone), the screen will winkle at the same time, to remind that data has

been sent. When the measuring tool and receiving device match and connect, please try to

keep the closest distance to avoid the bluetooth from disturbance and interruption, when the

measuring tool doesn’t send data for more than 15 minutes, the bluetooth will be turned o󰀨

automatically to save power.

3. Caution: If one measuring tool matches and connects with several receiving device, the

device which is connected recently has the priority of connection. Because of the receiving

device system di󰀨erence, after one measuring tool matches and connects with one receiving

device, when connecting with Windows computer, it can not be connected by long-pressing

DATA button of measuring tool for the reconnection directly, it’s needed to delete Bluetooth

Keyboard shown on the computer, and match again to connect.

4. PRODUCT CHARACTERISTICS

1. Inductive relative measurement system.

2. Protection class: IP67, it can prevent foreign bodies from entering the product, and can be

used in water less than 1 meter deep in short time.

3. Response speed: 3.2m/s.

4. Automatic power o󰀨, power on function.Note: when the caliper no use for 8 hours, if you want

to use the caliper again, please close the measuring jaws gently and short press the “0/ “

key to set zero.

5. CR2032 lithium battery, battery life>1 year.

6. LCD screen word height: 11mm

7. Low power alrm: when the battery voltage is too low, the screen displays “B” to remind the

user to replace the battery

8. Option: English score function

Range of measurement

Resolution : 0.01mm/0.0005”

0-150mm/0-6” Accuracy :0.02mm/0.001”

0-200mm/0-8” Accuracy :0.03mm/0.0015”

0-300mm/0-12” Accuracy :0.03mm/0.0015”

Resolution : 0.001mm/0.00005”(optional)

0-150mm/0-6” Accuracy :0.01mm/0.0004”

0-200mm/0-8” Accuracy :0.01mm/0.0004”

0-300mm/0-12” Accuracy :0.02mm/0.0008”

Working temperature: 0-40ºC

Storage and transportation: -20-70ºC

Environmental humidity: unlimited

5. REPLACE BATTERY

1.Prepare for the caliper, straight screwdriver and soft cloth.

2.Wrap a screwdriver with soft cloth to avoid scratching the caliper surface.

3.Align the straight screwdriver with the battery cover atly.

4.With the index nger as the fulcrum, the battery cover can be removed and the old battery can

be taken out with a slight upward force.

5.The new battery is loaded into the battery cover according to the positive pole upward, and

then the battery cover is inserted into the corresponding position.

6.Gently press the battery cover to complete installation.

1 2 3

4 5 6

6. CAUTION

Although you own the high-quality product, like any other electronic product, appropriate

attention is necessary,

1.The product belongs to the precise measuring tool, please avoid the product contact with

liquid, exposure in sunshine, do not disassemble or collide the product.

2.About the battery: forbid to charge or burn, the old battery must be disposed according to

the local laws and regulations.

3.In order to ensure the good condition of measuring tool for long time, clean the oil contami-

nation and liquid on the measuring tool with the soft cloth after using.

4.If you do not use for a long time,please take out the battery.

7. FAILURE REMOVAL

When the number twinkles on the screen or “ B “ is displayed on the screen,please change

the battery.

Table des matières

Langues :

Autres manuels EGAmaster Instrument de mesure

EGAmaster

EGAmaster 51266 Series Manuel utilisateur

EGAmaster

EGAmaster 57666 Manuel utilisateur

EGAmaster

EGAmaster 65507 Manuel utilisateur

EGAmaster

EGAmaster Ega Tronic Manuel utilisateur

EGAmaster

EGAmaster 57542 Manuel utilisateur

EGAmaster

EGAmaster EGAtronik 51664 Manuel utilisateur

EGAmaster

EGAmaster 51251 Manuel utilisateur

EGAmaster

EGAmaster 65189 Manuel utilisateur

EGAmaster

EGAmaster 79502 Manuel utilisateur

EGAmaster

EGAmaster 62981 Manuel utilisateur

EGAmaster

EGAmaster 66266 Manuel utilisateur

EGAmaster

EGAmaster EGAtronik 51719 Manuel utilisateur

EGAmaster

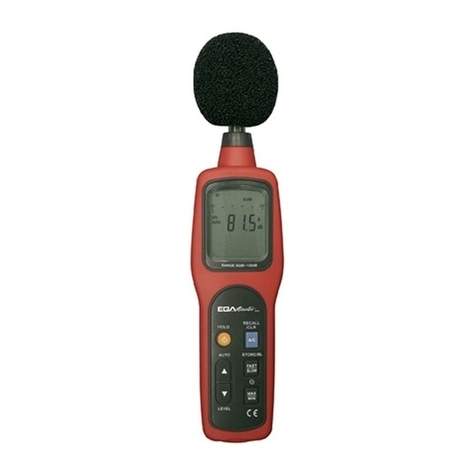

EGAmaster EGATRONIK Manuel utilisateur

EGAmaster

EGAmaster EGATRONIK 51247 Manuel utilisateur

EGAmaster

EGAmaster 66578 Manuel utilisateur

EGAmaster

EGAmaster 51248 Manuel utilisateur

EGAmaster

EGAmaster EGAtronik 51265 Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
